Dụng cụ mài sắc mũi khoan cho PARKSIDE Multi-Grinder

Món này là bản remix từ một mẫu gốc cực hay, in rất dễ và dùng ngon lành.
Mình thiết kế lại để vừa với máy Parkside (thương hiệu Lidl) AC Multi-Tool kiểu “Dremel”, đồng thời bổ sung thêm vài tính năng.

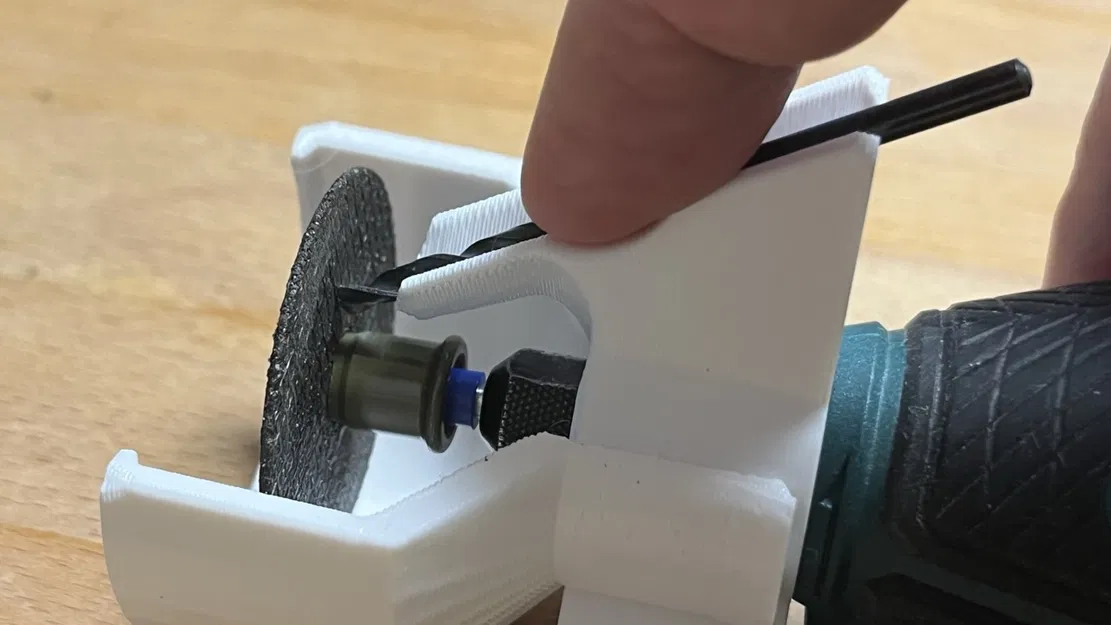

Với mũi khoan nhỏ: đẩy đĩa xoay (rotating disc) vào hết trong ngàm giữ.

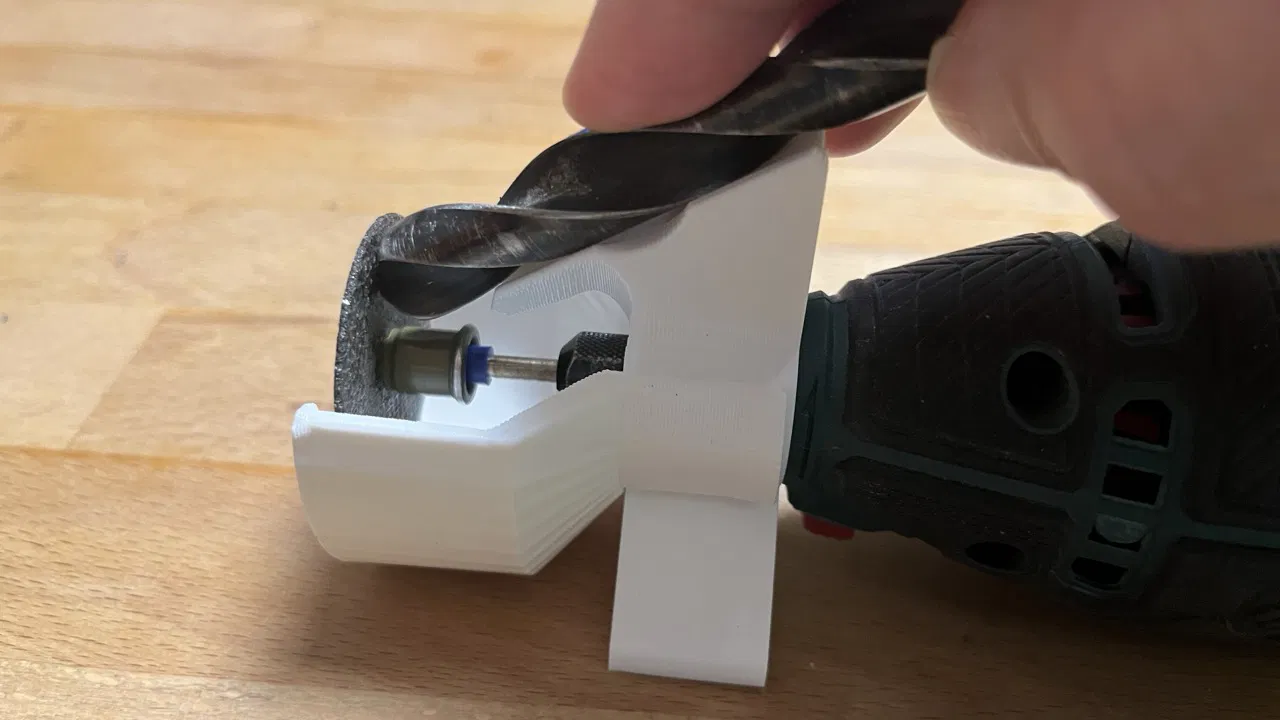

Với mũi khoan lớn: kéo đĩa xoay ra ngoài một chút. Xem hình.

Có thể dùng với Cutting Disc hoặc Grinding Disc để mài sắc.

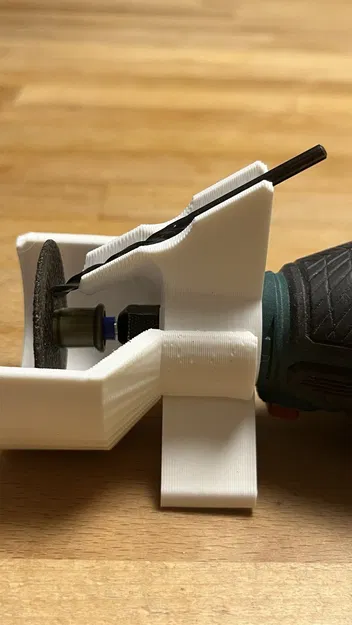

Để tạo relief angle thì chỉ cần nhấc nhẹ mũi khoan ở đầu còn lại.

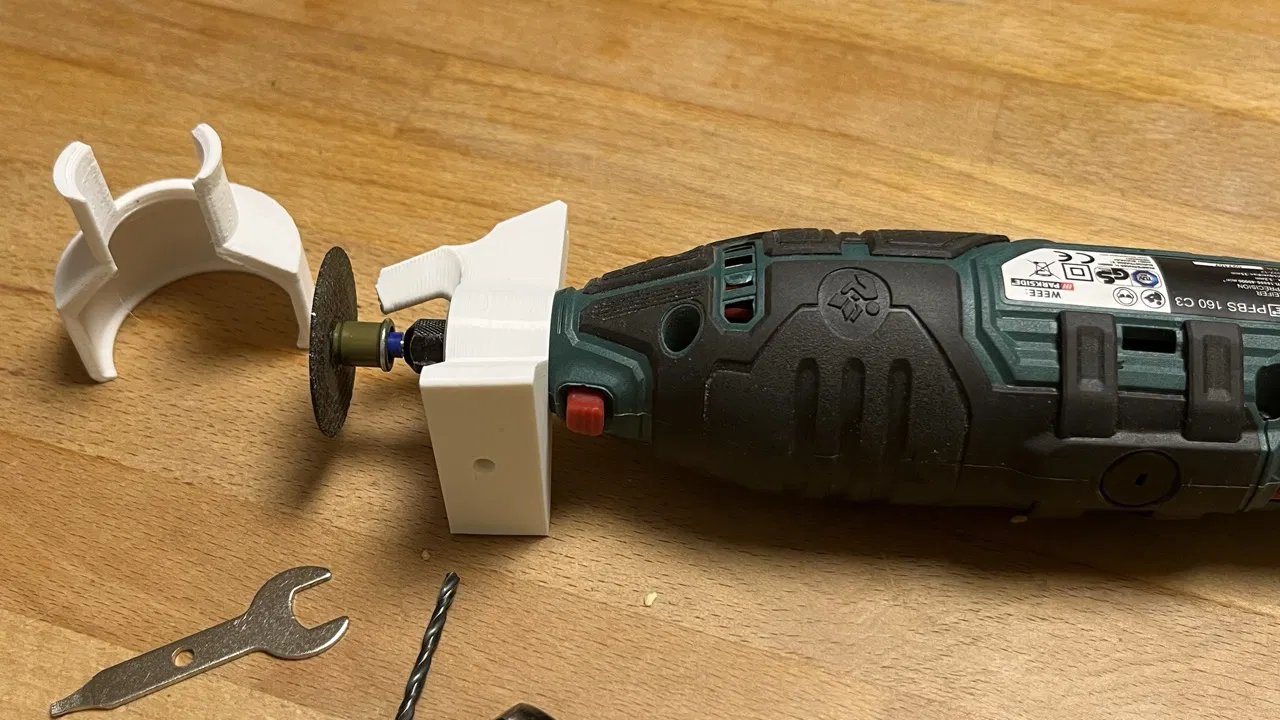

Nắp chắn bụi (dust cover) tháo rời được.

V1:

• Chỉnh ren lắp (mounting thread) tương thích PARKSIDE Multi-Tool (dùng điện AC)

• Thêm bo R 2mm cách xa rotating disc, để mài được nhiều hơn ở phía ngoài của đĩa.

• Thêm bevel để không còn cạnh sắc

• Thêm rãnh ngón tay cái để giữ và xoay mũi khoan

• Thêm đế phẳng để đứng vững, còn có lỗ để bắt lên bàn

• Thêm dust cover tháo rời

• Bồi thêm vật liệu chỗ này chỗ kia để gia cường kết cấu

V2:

• Đổi góc ren, để công tắc on/off nằm phía trên.

• Nâng ngàm giữ mũi khoan dạng chữ V lên cao hơn 2mm và bo cạnh để xoay mượt với mũi khoan lớn

• Dust cover dễ lắp hơn và hứng được nhiều bụi/tia lửa hơn.

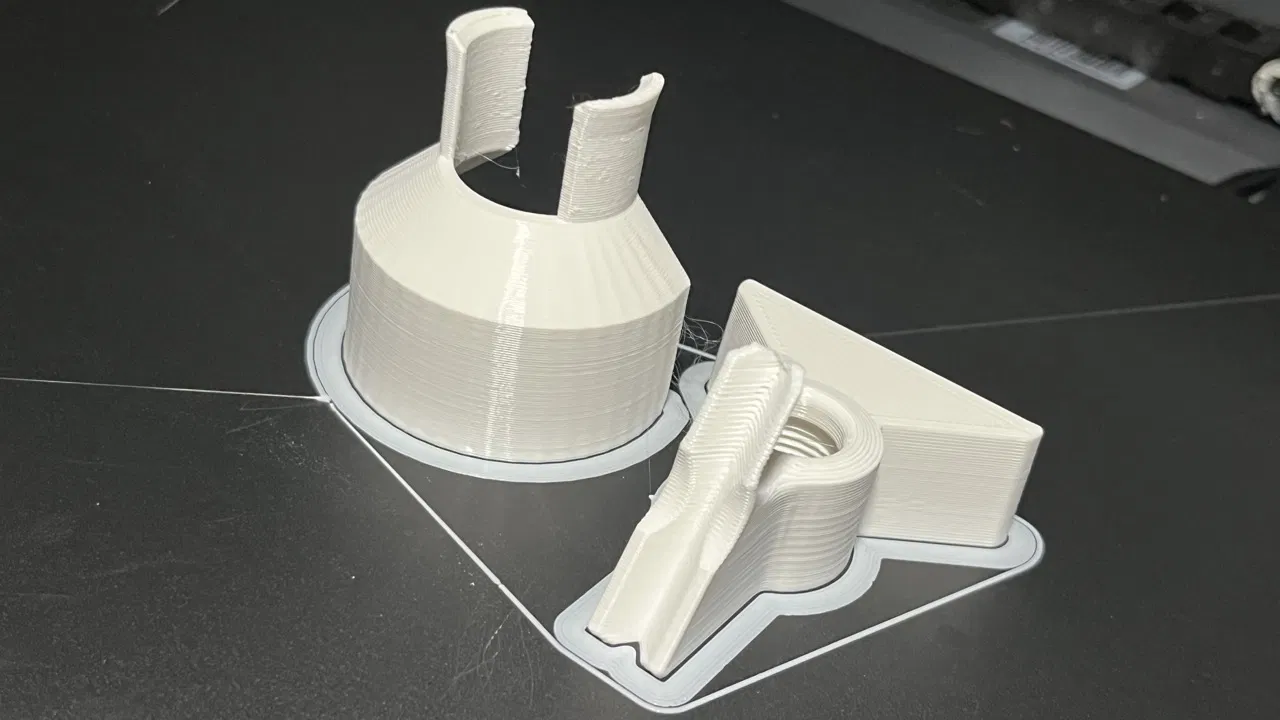

In 3D:

Không cần support, khuyến nghị dùng brim.

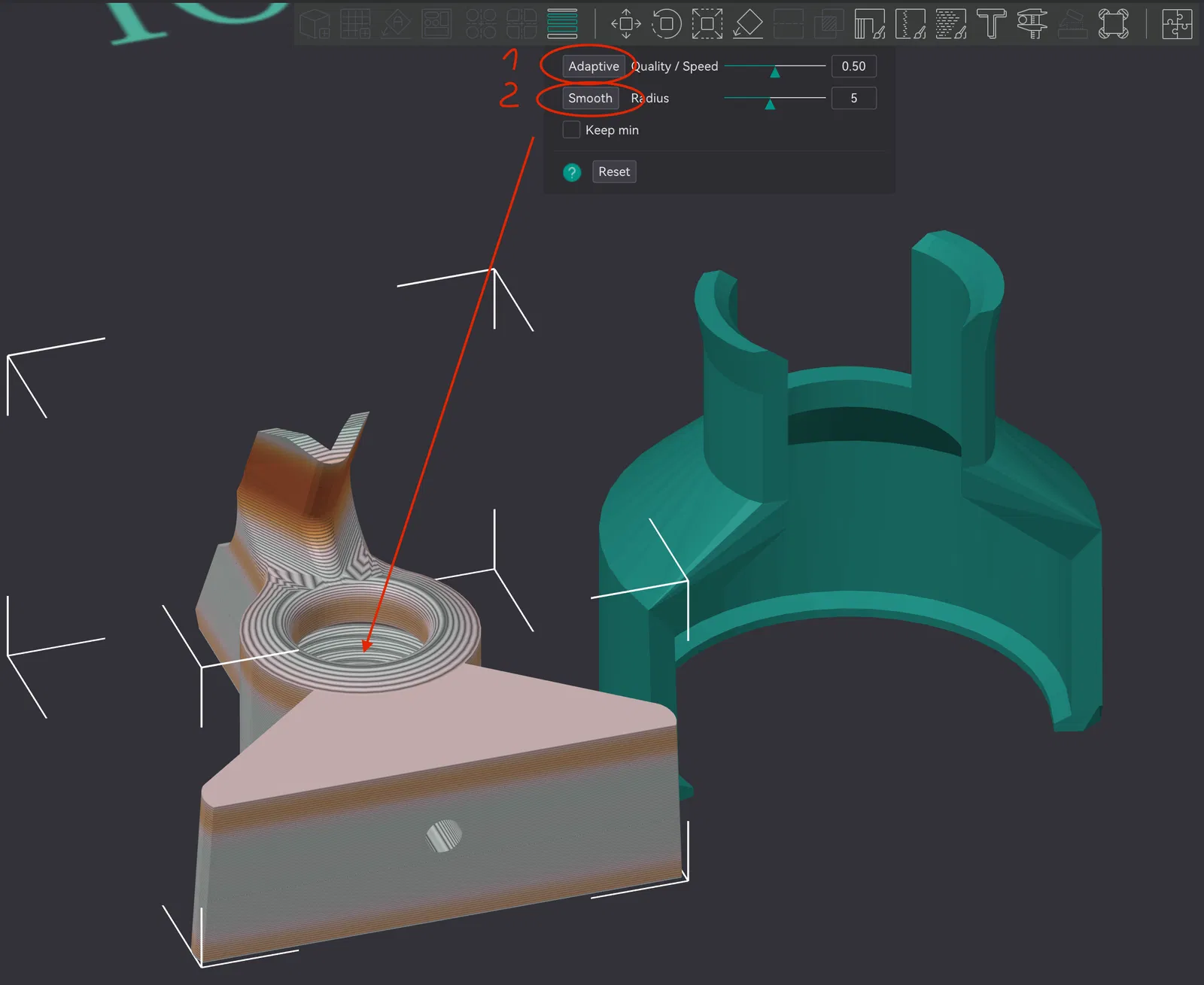

Để ren bắt (screw mount thread) hoạt động chuẩn, mình khuyên dùng layer height 0.2mm VÀ bật Adaptive Layer Height VÀ Adaptive Layer Smoothing. Xem hình. Setting này cho ren rất đẹp.
Mình nghĩ PETG sẽ tốt hơn PLA để tránh việc dust cover tháo rời bị nóng chảy do tia lửa nóng.
