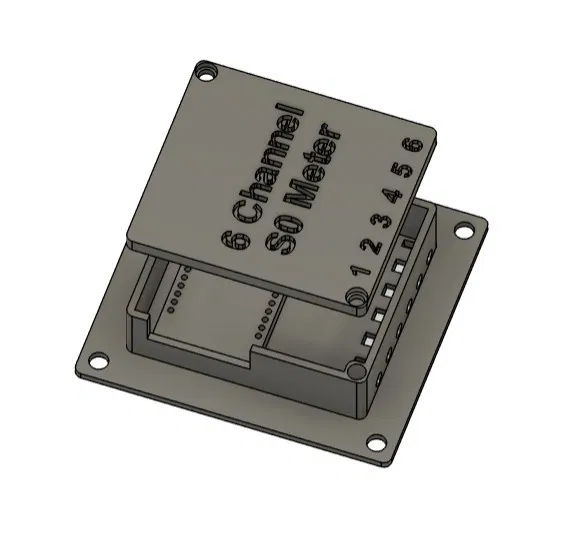

6 Channel S0 Meter – Vỏ case cho ESP32 (6 kênh)
Vỏ case cho ESP32 (WEMOS Lolin32 hoặc tương đương) để làm S0 power meter 6 kênh. Dùng điện trở pull-down cho 6 GPIO, nắp bắt bằng insert M3 ép nóng. Chạy ESPHome và gửi dữ liệu về Home Assistant.
Mô tả

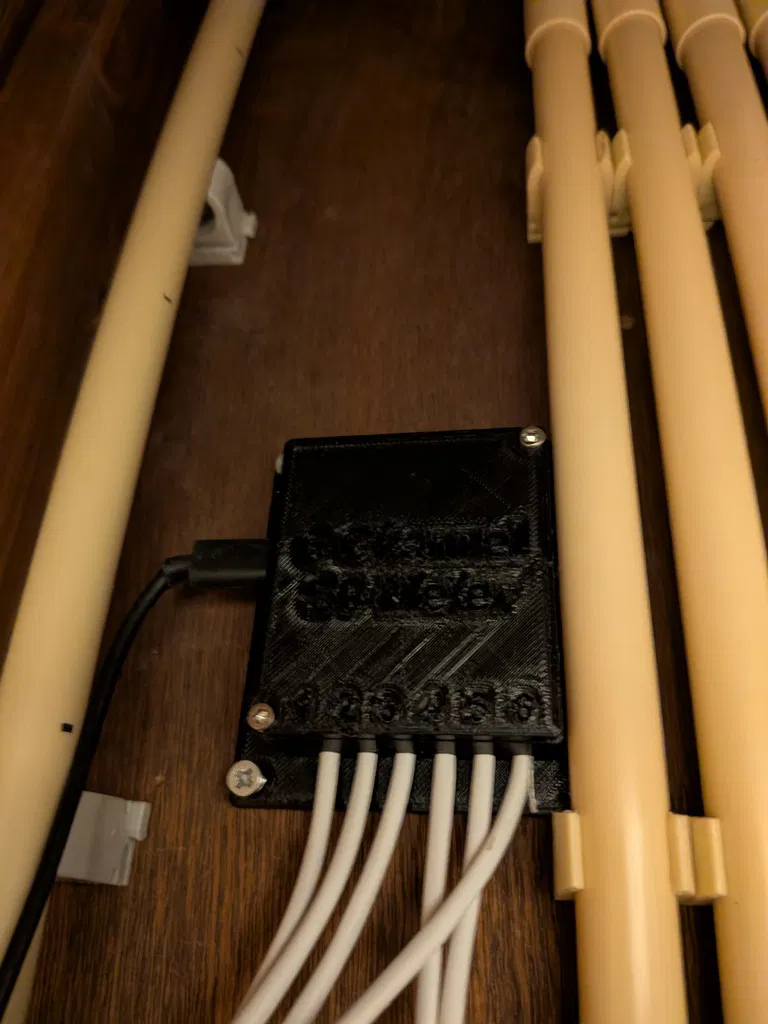

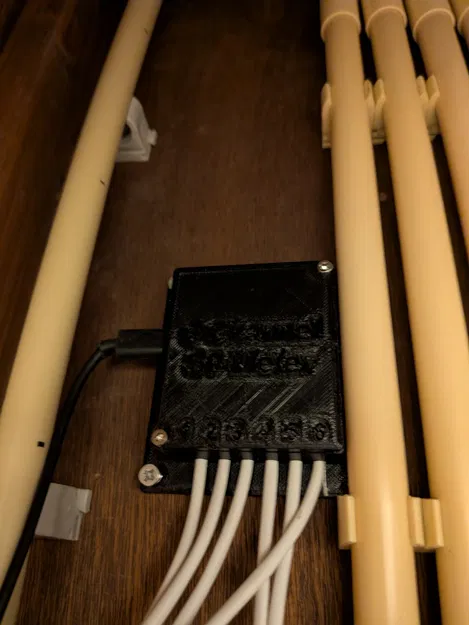

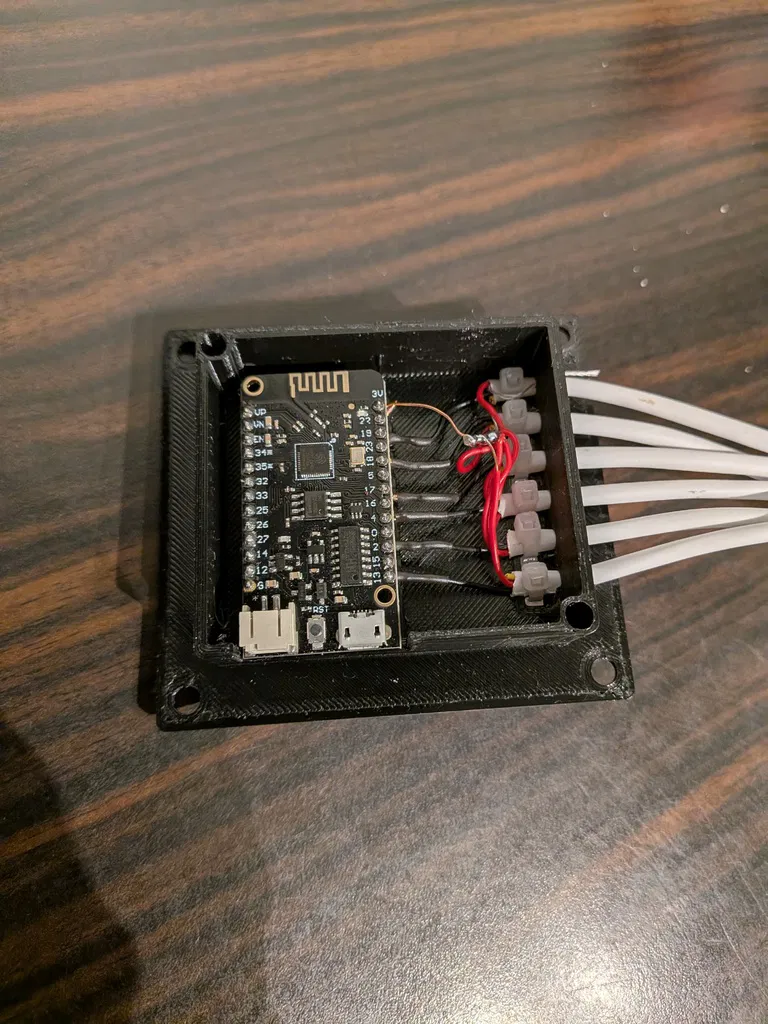

Vỏ case này chứa một board phát triển ESP32 để có thể dùng như một đồng hồ điện S0 với 6 kênh độc lập. Mình dùng board WEMOS Lolin32 Development nhưng nhiều board khác chắc cũng sẽ vừa (có thể cần chỉnh thiết kế chút xíu). Các điện trở pull-down cho 6 ngõ vào GPIO mà mình dùng được hàn ở mặt dưới của board. (Có thể hơi dư vì ESP32 có thể bật internal pull-ups, nhưng cẩn thận vẫn hơn). Hai lỗ bắt vít cho nắp dùng insert đồng M3 dạng ép nóng (cái của mình sâu 8mm nhưng sâu bao nhiêu cũng được). ESP32 đang chạy ESPHome và gửi số đo về Home Assistant. (mình sẽ kèm file YAML cho mẫu này)
Nếu bạn dùng mẫu này, nhớ up vài tấm hình và chia sẻ kết quả/nha.
Print Settings
Printer Brand:
Creality
Printer:
Ender 3
Rafts:
No
Supports:
No
Resolution:
0.2
Infill:
20%
Filament: JAYO PETG Black
Notes:
Không cần Support.
Post-Printing
Ép nóng các insert M3 vào
How I Designed This
Fusion360
Category: Electronics
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
