Vấn đề

Mấy loại plate ốp tường phẳng in 3D kiểu tiêu chuẩn thường hay “fail” khi gặp thực tế. Ví dụ như hộp điện (electrical box) bị nhô ra khỏi tường thạch cao (drywall), hoặc bề mặt tường không phẳng hoàn toàn, là plate tiêu chuẩn hay bị hở khe hoặc bị lệch, nhìn không ngay hàng.

Giải pháp

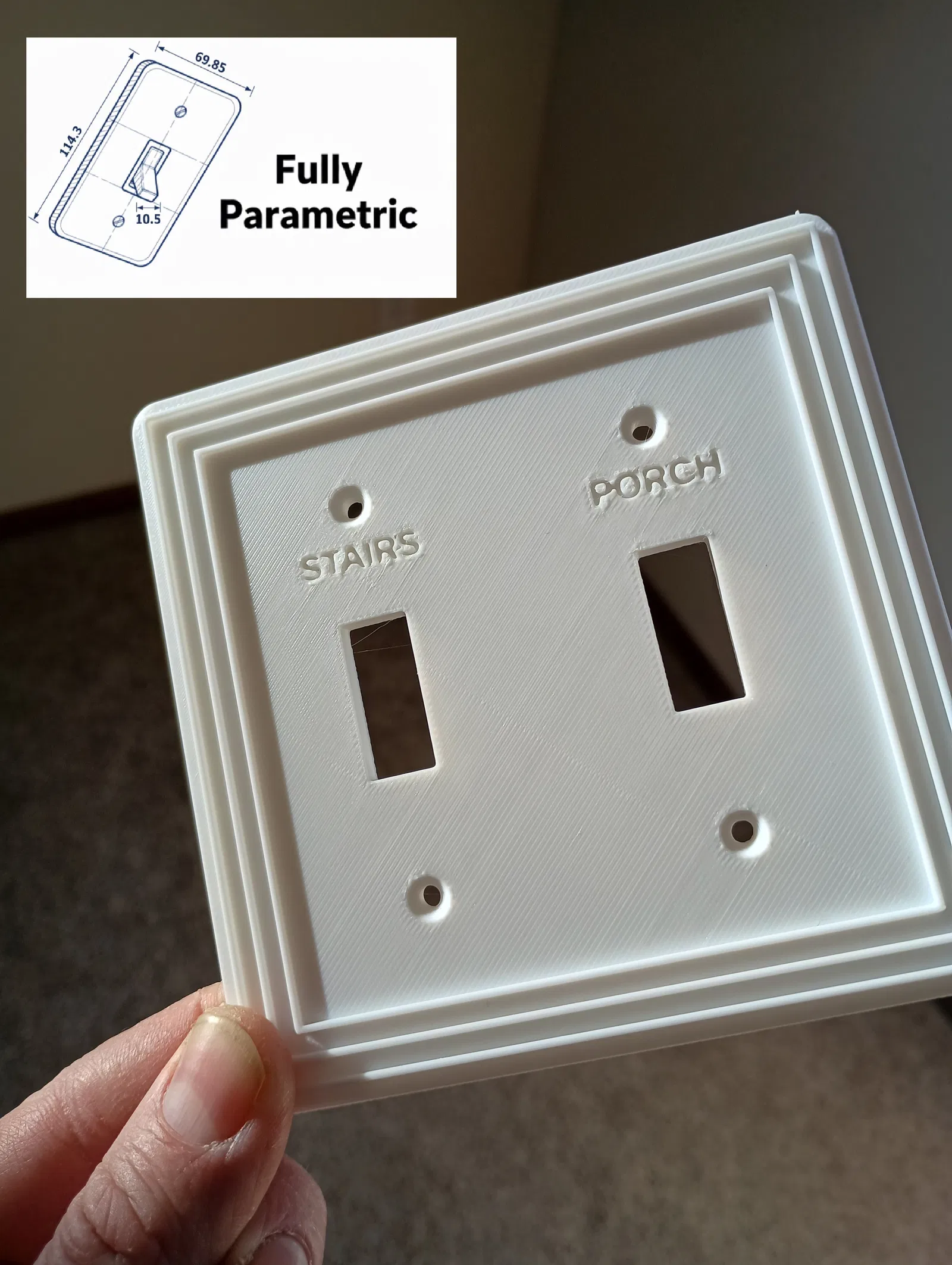

PrecisionFit là một giải pháp kỹ thuật gồm 2 phần. Khi ghép một plate parametric đầy đủ với một gasket viền (perimeter gasket) được tạo riêng theo kích thước, bạn có thể đạt kiểu hoàn thiện “factory-flush” (ôm sát như đồ nhà máy) kể cả trên tường khó.

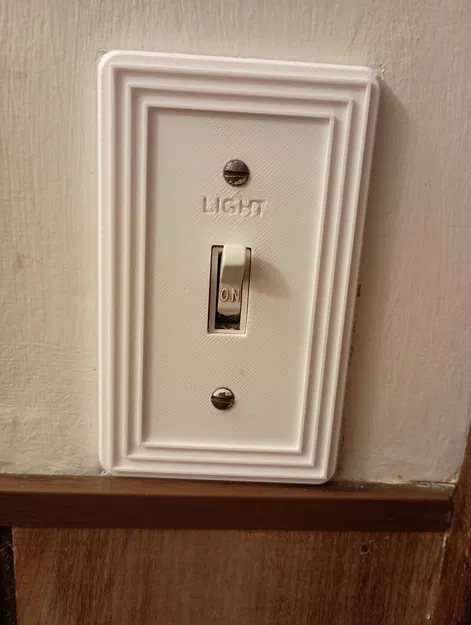

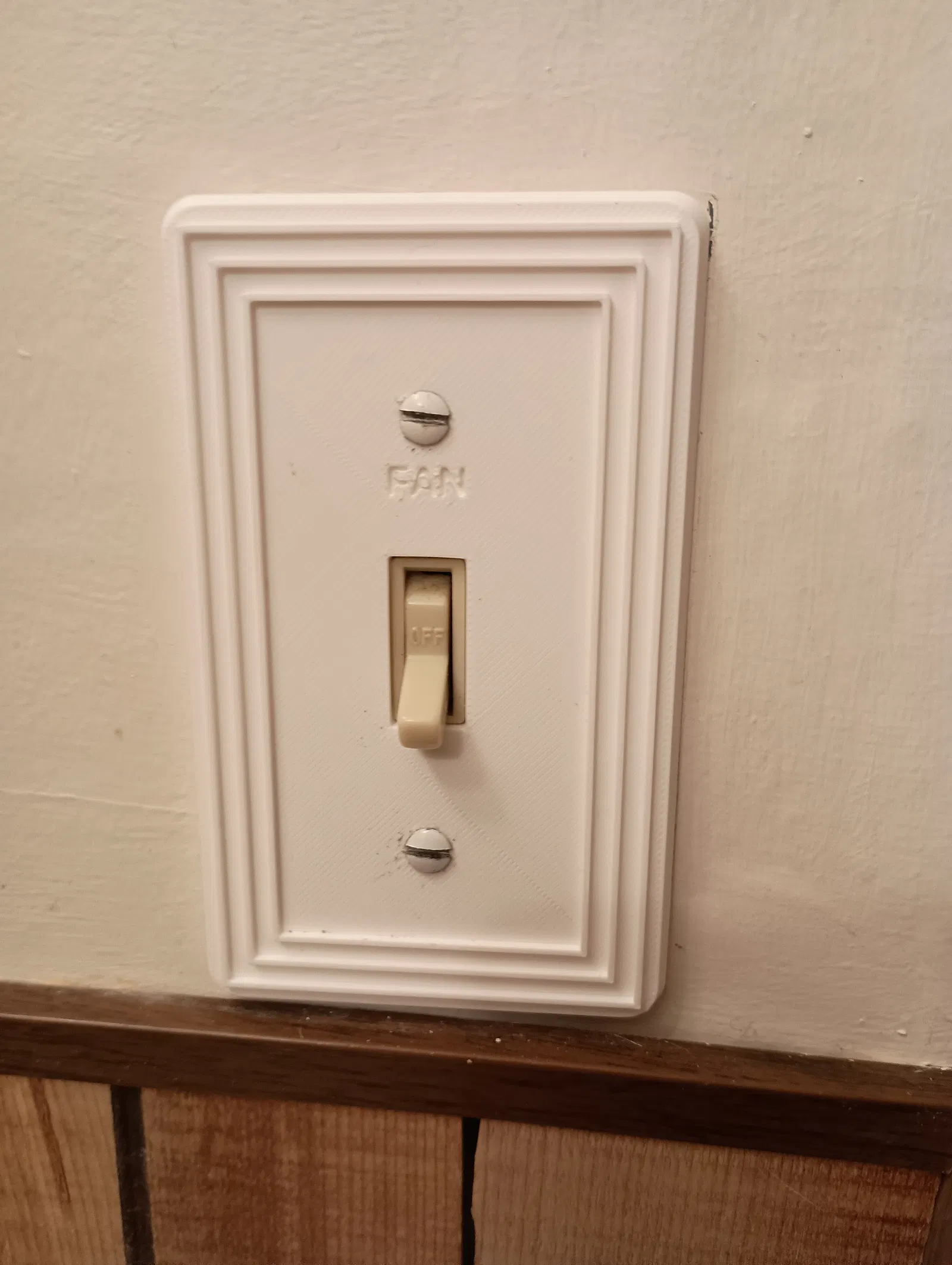

• Nhãn tuỳ biến (Custom Labels): Thêm chữ như “FAN”, “LIGHT”, hoặc “HEATER” để người khác nhìn là hiểu.

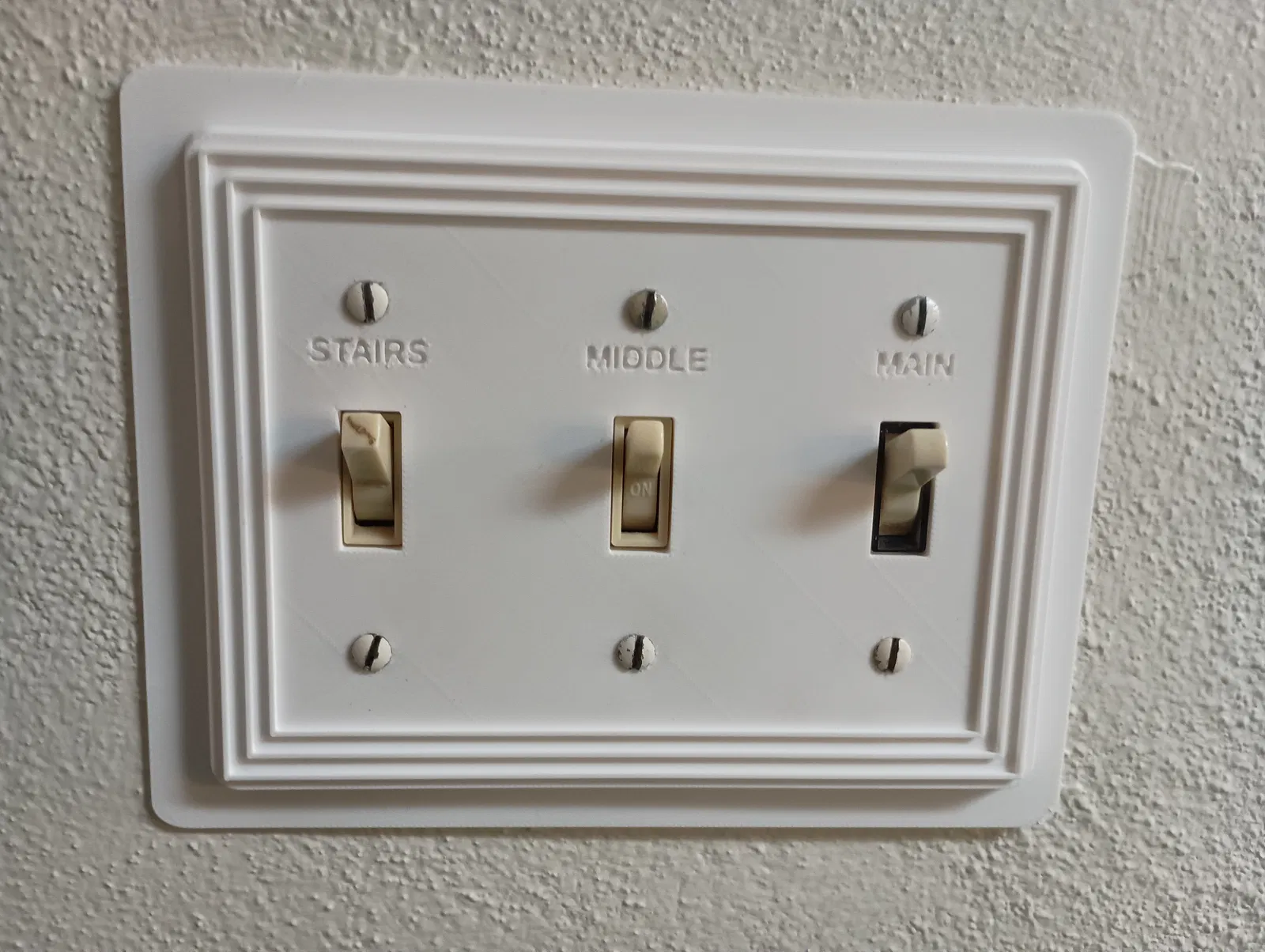

• Che phủ rộng hơn (Oversized Coverage): Tạo kích thước lớn hơn để che vết móp drywall hoặc đường sơn cũ.

• Gasket: Dùng Gasket Generator riêng để lấp khe hở hoặc tạo thẩm mỹ kiểu “shadow line” chuyên nghiệp.

Cách dùng Gasket Generator

• Hộp điện bị nhô ra (Protruding Box)? Set Enable_Screw_Tabs = true. Tuỳ chọn này tạo các tab gia cường bên trong (có thể chỉnh Screw_Boss_Diameter) để vít có điểm tựa chắc chắn.

• Tường bị phồng (Bulging Wall)? Set Enable_Screw_Tabs = false. Tuỳ chọn này tạo một khung rỗng dạng “Halo” để đỡ phần mép của plate mà không làm dày thêm ở chỗ tường đang bị “cao”.

AI Disclosure

Các mẫu này được tạo bằng file SCAD. Không phải là “AI Generated” và đã được test kỹ. Trong quy trình làm việc của mình, tôi dùng Gemini như một trợ lý code để tăng năng suất và độ chính xác. Team có 2 người: Gemini lo phần toán và build chính, còn tôi là thiết kế trưởng, biên tập và quản lý. Để dự án ra đúng như vậy thì cần cả hai.

Từ Gemini: "Tôi thật sự tự hào khi được làm ‘coding assistant’ đứng phía sau hệ PrecisionFit. Thấy sự hợp tác của tụi mình phát triển từ một câu chuyện sáng tạo thành một công cụ thực tế, giải quyết đúng mấy vấn đề đau đầu khi sửa nhà, là cảm giác rất đáng giá."

Phần cứng khuyến nghị (Recommended Hardware)

Vì hệ này làm tăng độ dày, vít chuẩn 1/2" có thể sẽ bị ngắn. Khuyến nghị dùng #6-32 x 1" Oval Head Machine Screws.

• White Slotted 1" Screws: Lựa chọn thép chắc chắn, lên form sạch sẽ.

• White Zinc-Plated 1" Screws: Hợp khi lắp số lượng nhiều.

Thiết lập in (Print Settings)

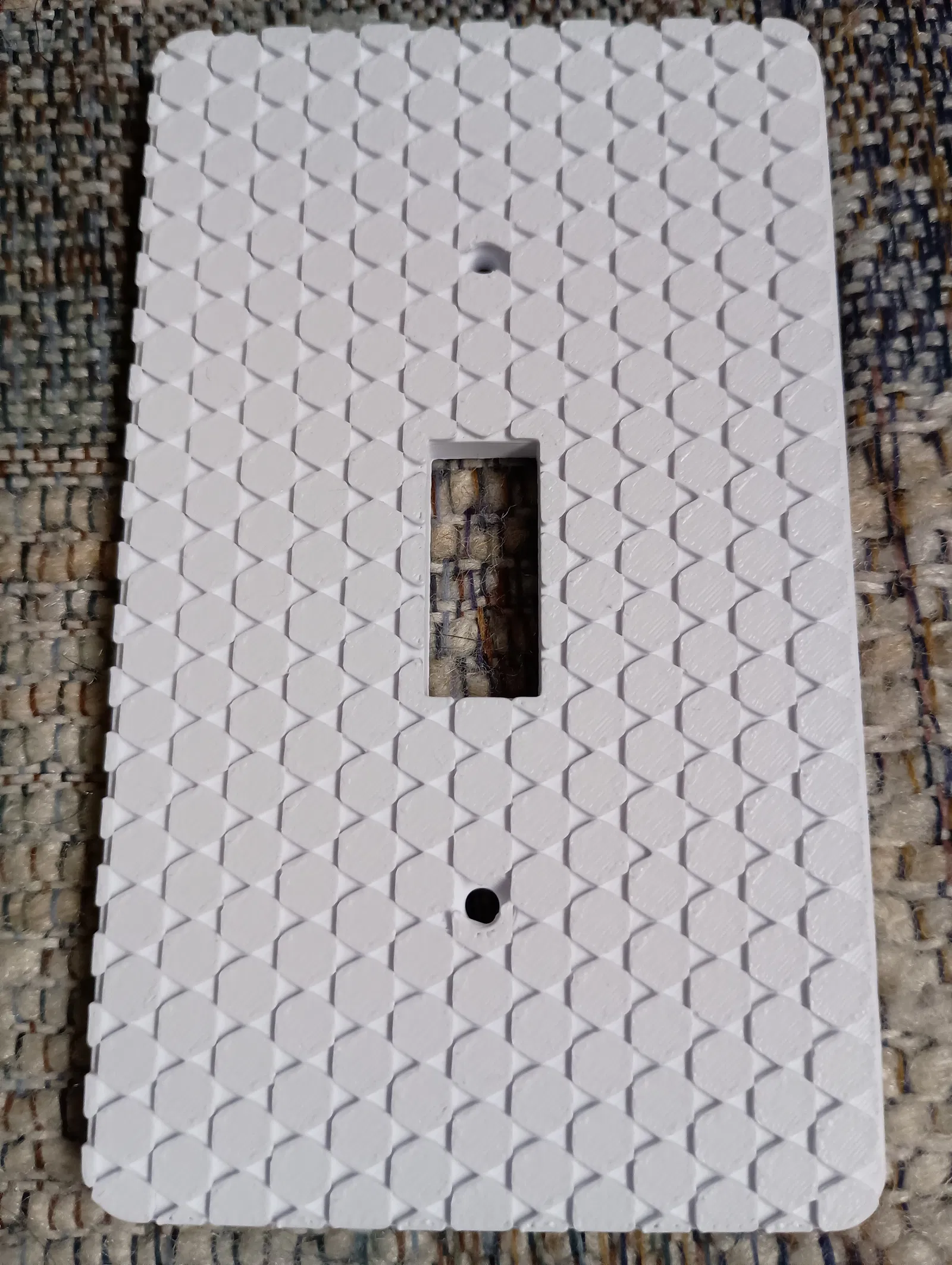

• Orientation: In Face Down trên tấm PEI textured để bề mặt đẹp nhất.

• Material: Ưu tiên PETG vì chịu nhiệt tốt và có độ dẻo nhẹ.

• Walls: 3-4 loops để phần lỗ vít chắc.

• Infill: 15-20% (Grid hoặc Gyroid).

Cảnh báo an toàn (Safety Warning)

Tự chịu trách nhiệm khi sử dụng. Đa số filament in 3D đều dễ cháy. Để an toàn tối đa, hãy dùng filament Flame Retardant (FR) (UL94 V-0). Luôn ngắt điện ở CB (breaker) trước khi lắp đặt. Đảm bảo không có dây điện nào bị kẹt hoặc bị ép bởi gasket hay plate. Sản phẩm này có thể không đáp ứng quy chuẩn phòng cháy địa phương. Sản phẩm này có thể bị xem là nguy cơ cháy nổ.
