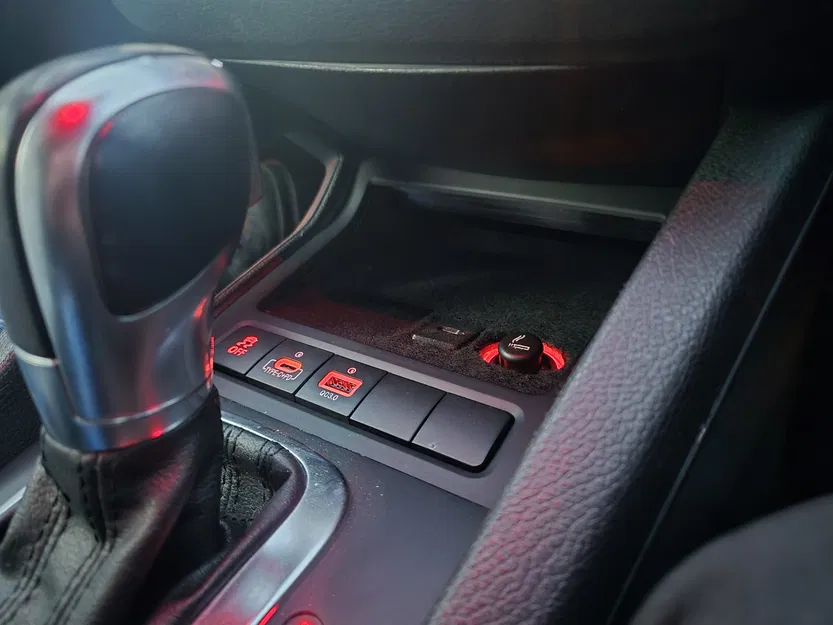

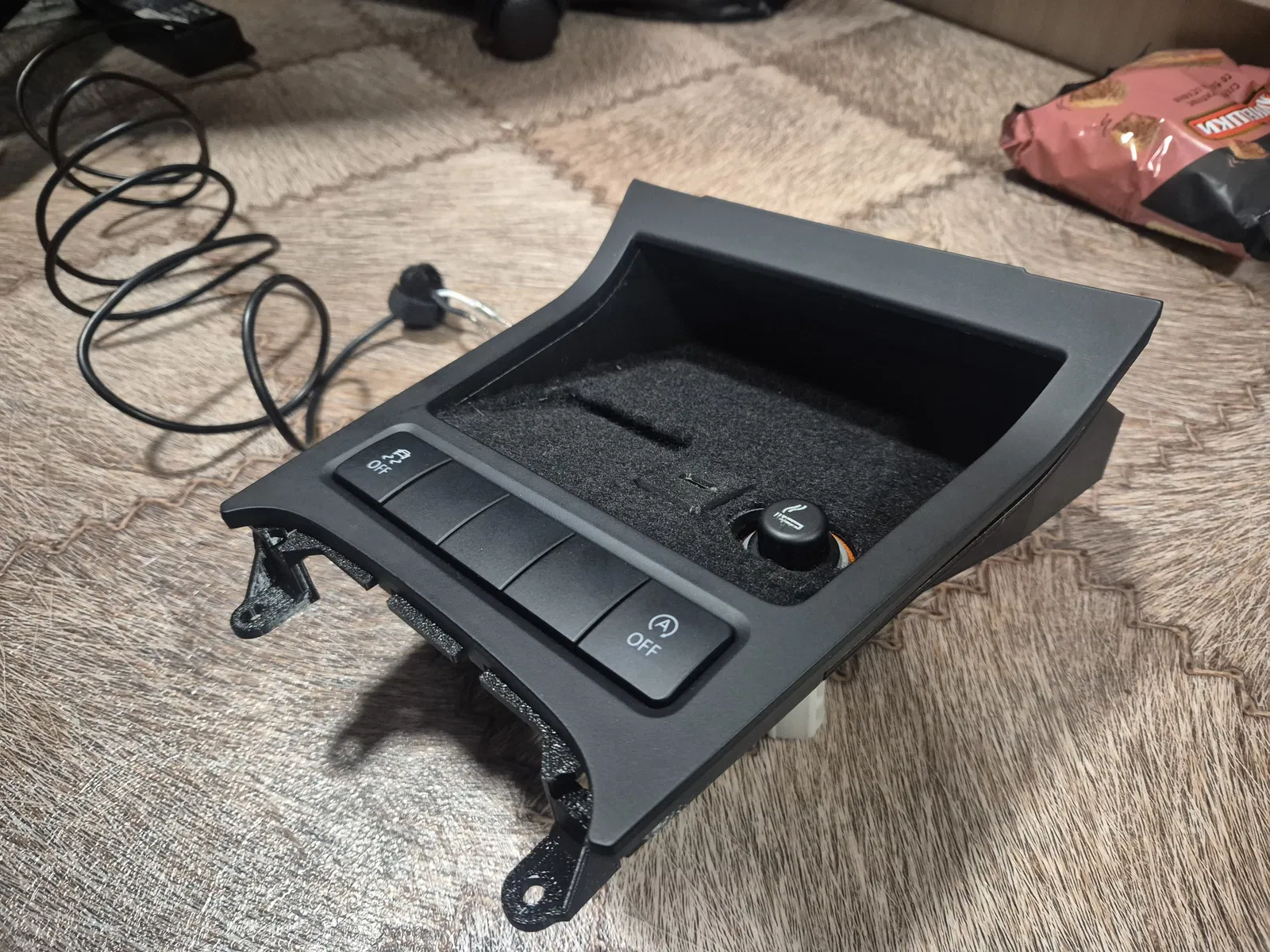

Sạc không dây VW Golf 6 (và tương tự) kèm ổ 12V & ngăn thẻ

Bản remix đơn giản(kiểu vậy) để hợp nhu cầu của mình.
Đã test trên VW Scirocco MK3

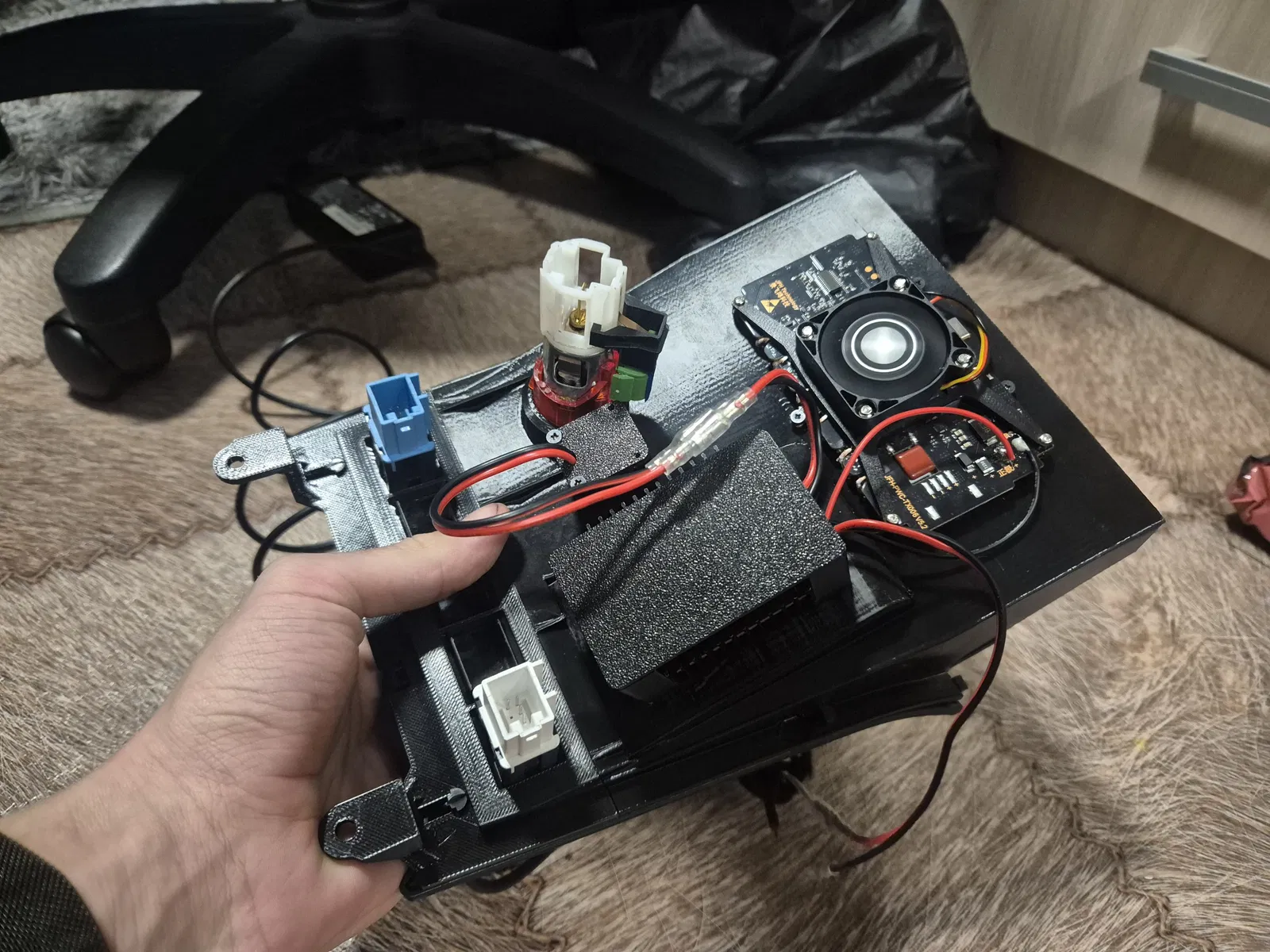

Thiết kế dựa để dùng module sạc không dây jfh-pwc-tx006 và board CKCS U1E PD hoặc tương tự (tùy chọn).
Bản remix này làm còn hơi thô vì mình không rành CAD như nhiều người ở đây, với lại remix mấy file STL phức tạp thì không “vui” như bạn nghĩ đâu. Về lý thuyết, đường 20A cho ổ 12V socket sẽ chịu được miễn là bạn không kéo tải lớn từ ổ này trong lúc vừa dùng wireless charger vừa dùng PD board.

Lưu ý/Disclaimer: Tài liệu online của jfh-pwc-tx006 bị sai vị trí lỗ nên sẽ không khớp chính xác. Tuy vậy vẫn có chút khoảng hở để canh board cho bắt đủ 4 con ốc. Nói thiệt là mình lười vẽ lại.

CẢNH BÁO: Model này làm để dùng với điện thoại nhỏ (mình dùng Samsung S24, để vô khá khít). Điện thoại lớn hơn sẽ không vừa.

BOM:

• x9 insert ren M2 (M2 threaded inserts)
• Module sạc không dây jfh-pwc-tx006
• VW 12v Socket (1J0919307 và tương tự)
• Jack/connector cho 12V Socket 1J0919321 (trên Aliexpress dễ kiếm cả male lẫn female)
• Quạt 12V 40x40mm
• Nhiều loại ốc M2 (mua nguyên bộ pack cho tiện)
• Dây điện các loại (mình dùng 18 AWG cho chắc ăn)
• CKCS U1E (tùy chọn)
• Filament trong 1.75mm (tùy chọn, nhưng bắt buộc nếu bạn gắn PD board; dùng trong phần hull của PD board để làm đèn báo)
• Một miếng thảm/carpet có sẵn keo (tùy chọn, nhưng nhìn đẹp hơn nhiều)
• 2x tản nhiệt 14x14x6mm (tùy chọn, nhưng nếu định gắn PD board thì bắt buộc)
• Boost converter 150W (tùy chọn, nhưng nếu định gắn PD board thì bắt buộc)
