Ngàm kim loại gắn motor 540/550/3650 cho belt mod Dukedoks Cramer Truggy 4x4
Bản mod giúp gắn metal bracket cho belt mod trên Dukedoks Cramer Truggy 4x4, giảm nguy cơ motor mount nhựa bị chảy do quá nhiệt. In bằng PC/Nylon, cần bracket 40x40mm và vít M3; có thể thêm washer làm belt tensioner.
Mô tả

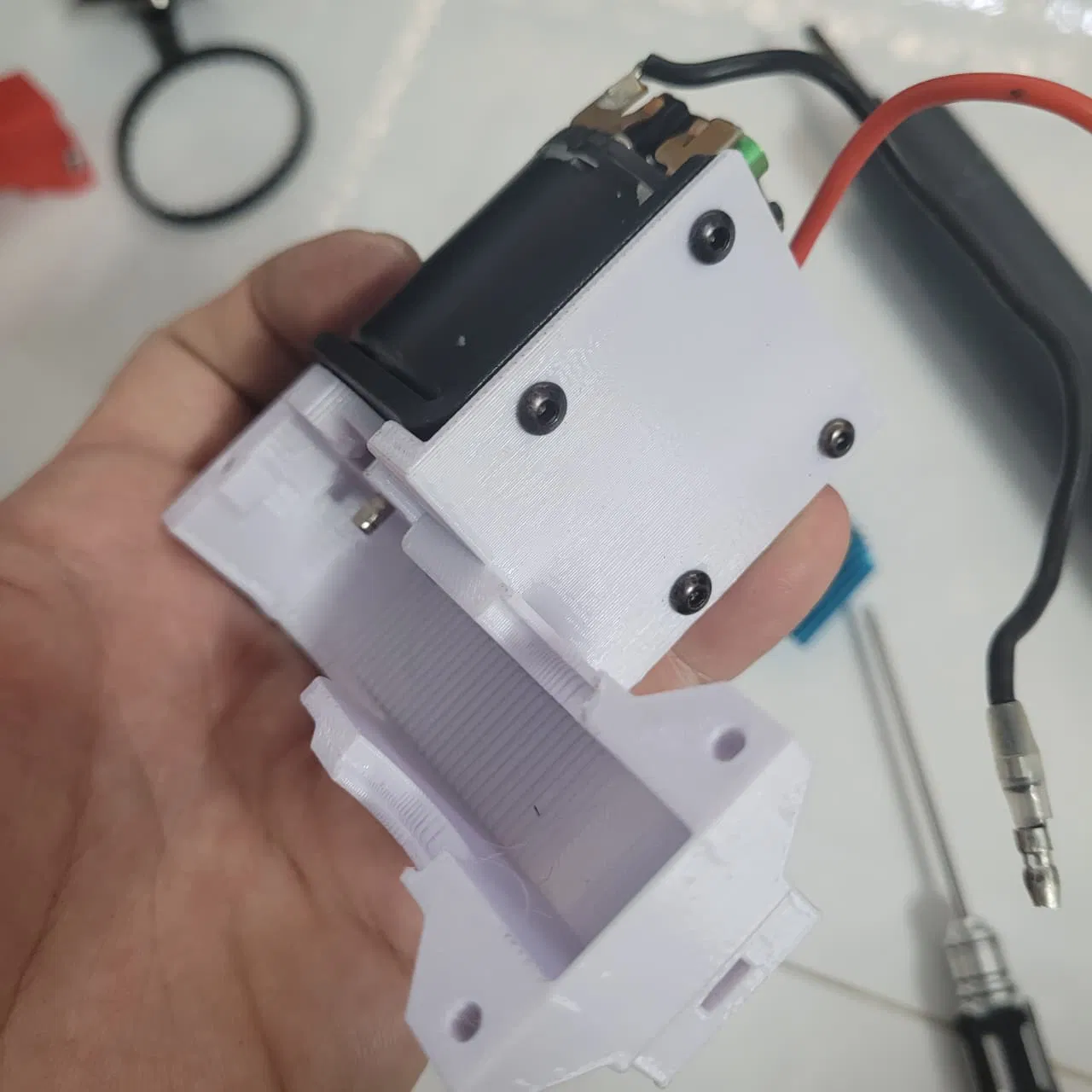

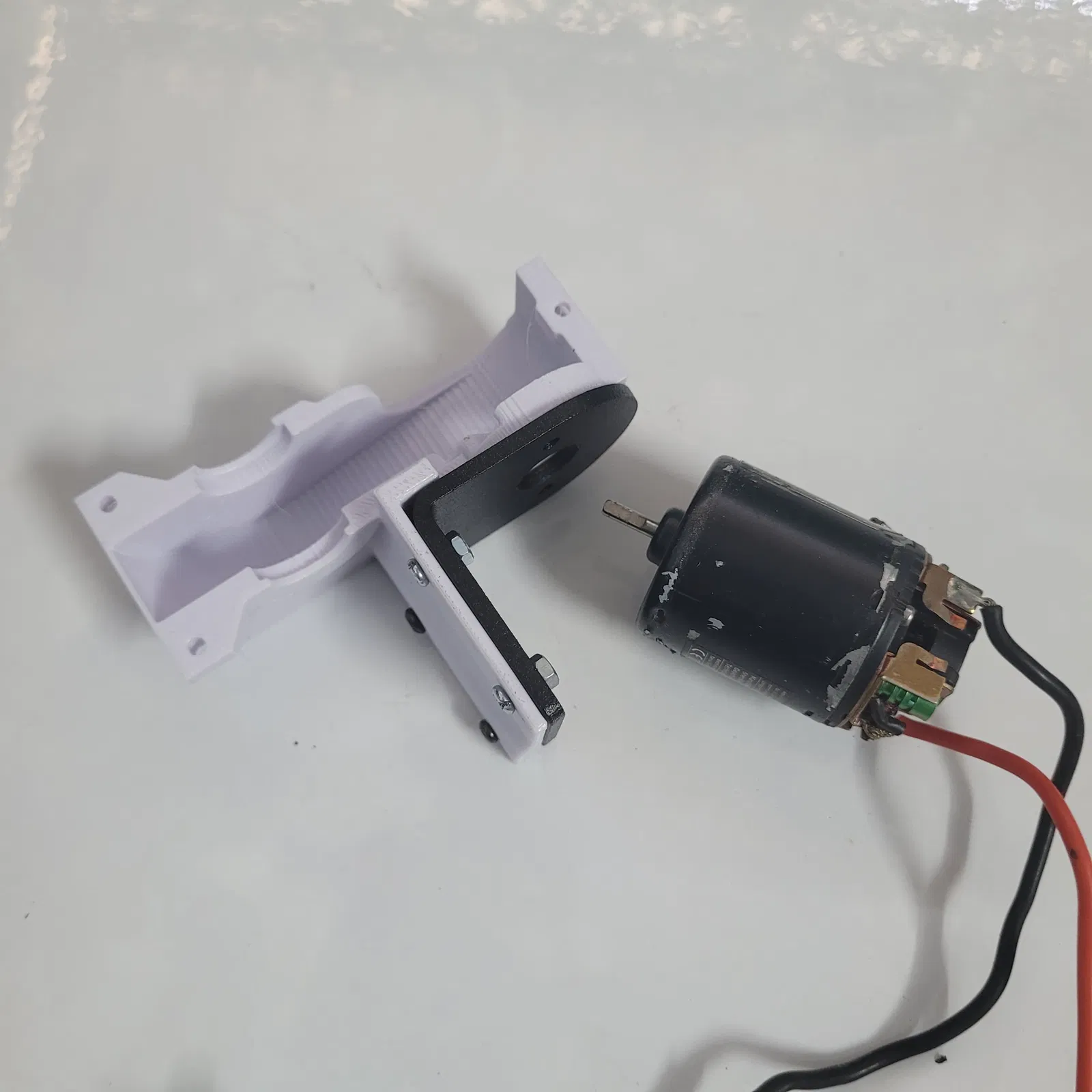

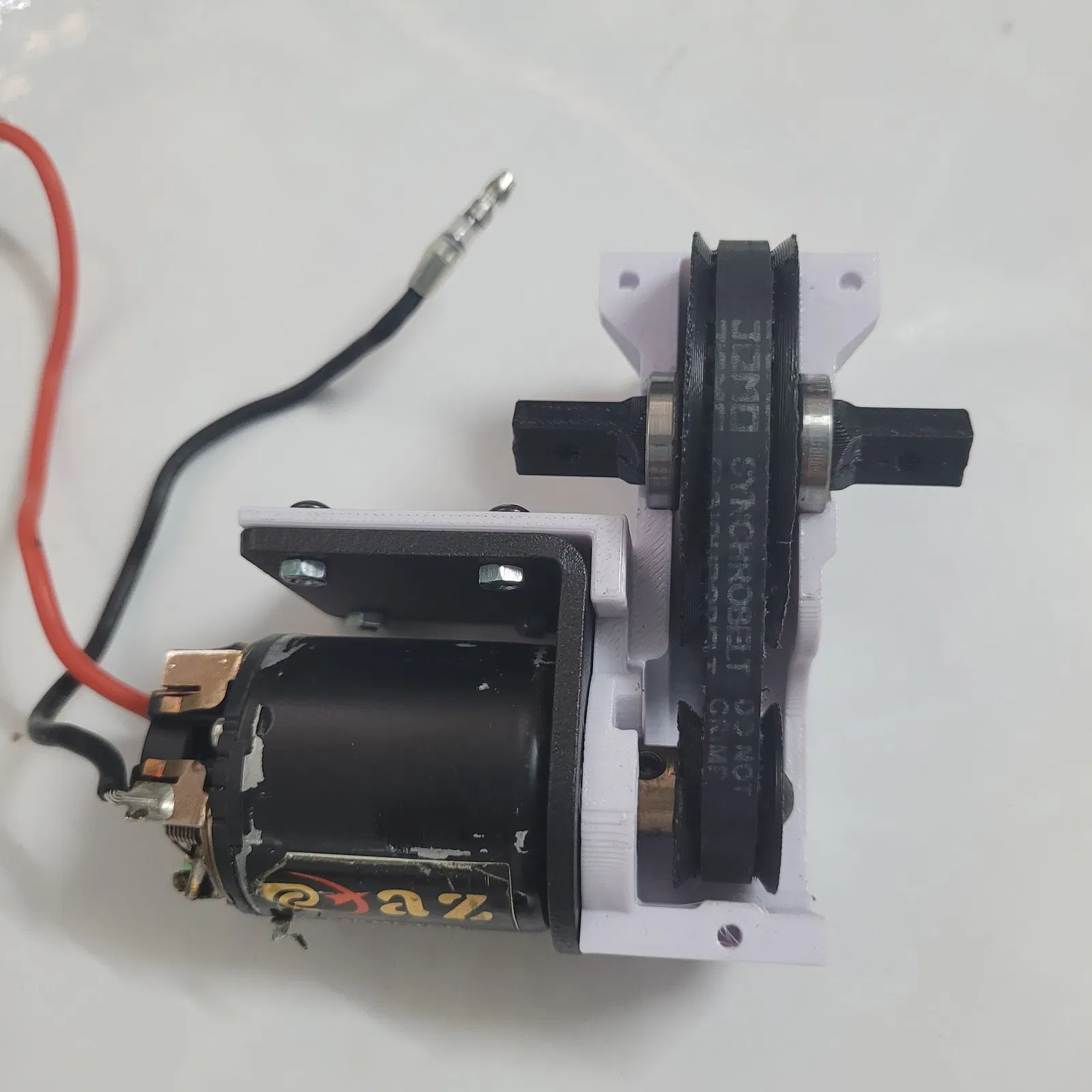

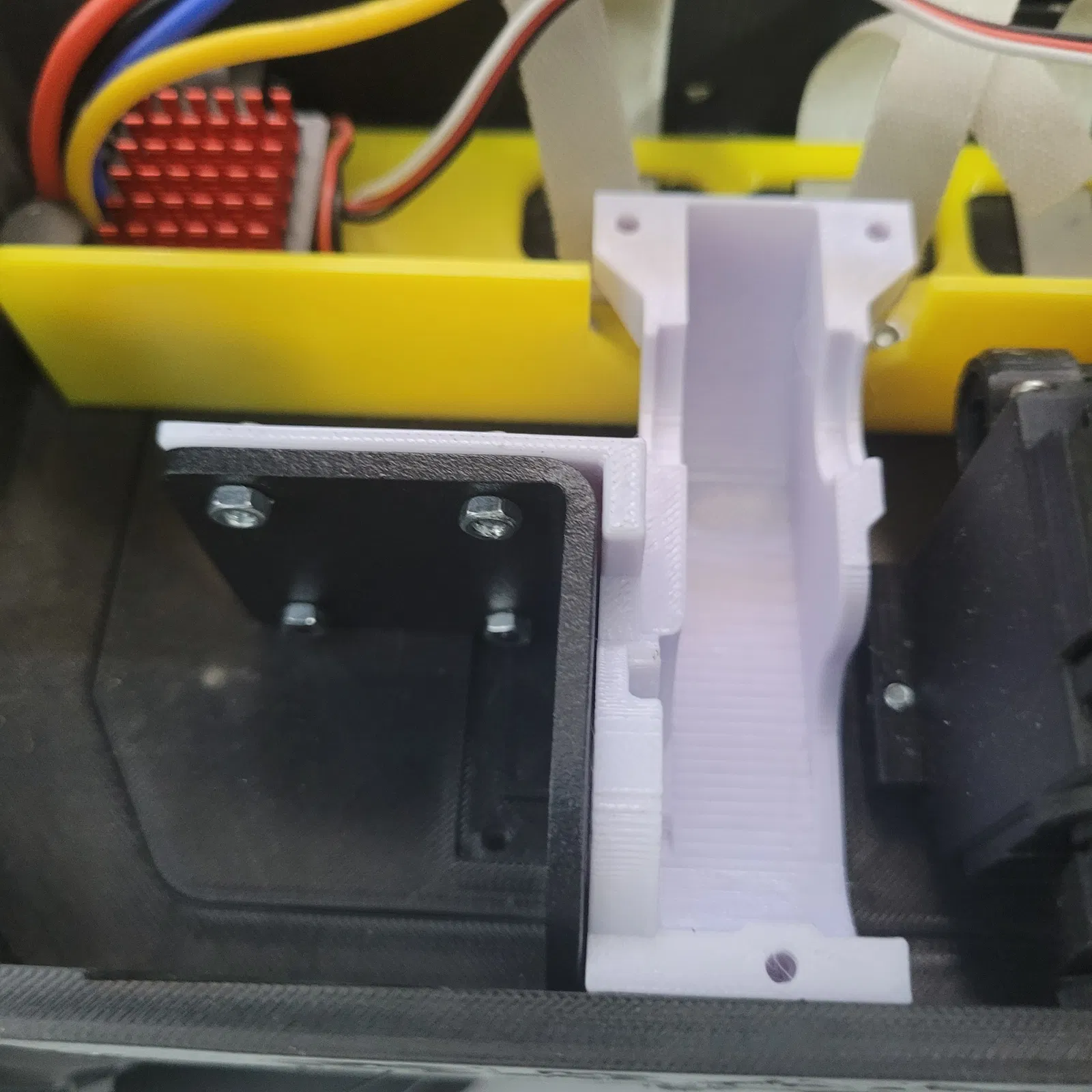

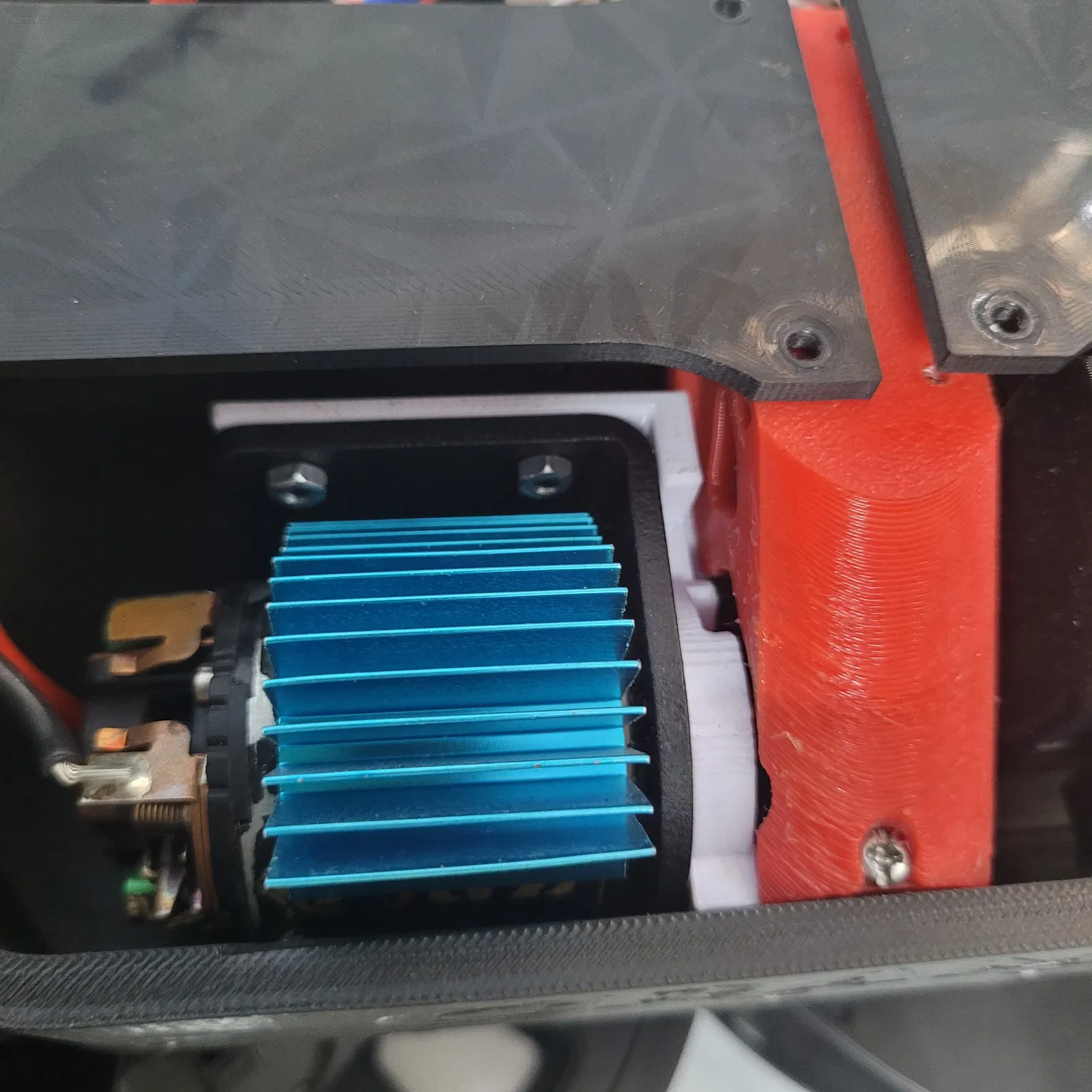

Mình làm cái bracket gắn motor mount này cho belt mod để chạy với motor brushed 540/550. Nó giúp phần nhựa chịu nhiệt cao lâu hơn.
Bật support thủ công dưới phần chữ L.
In bằng PC hoặc Nylon.

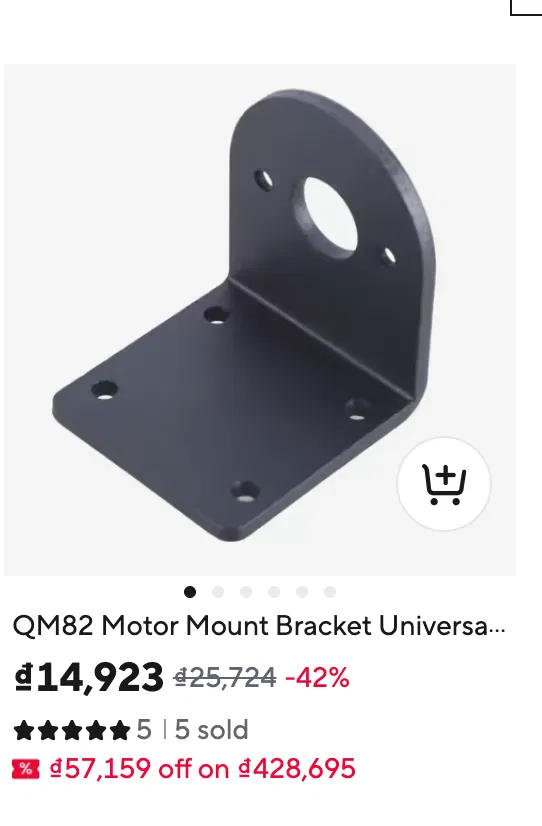

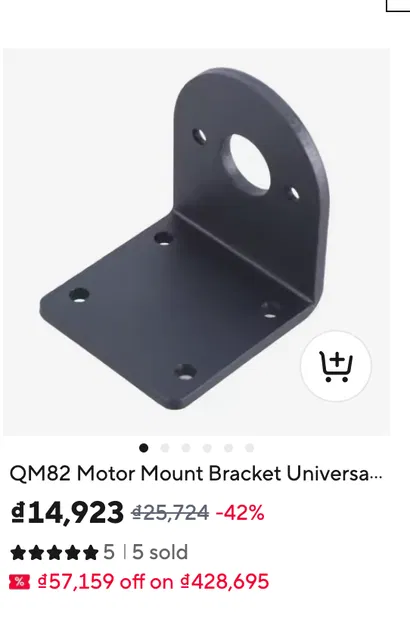

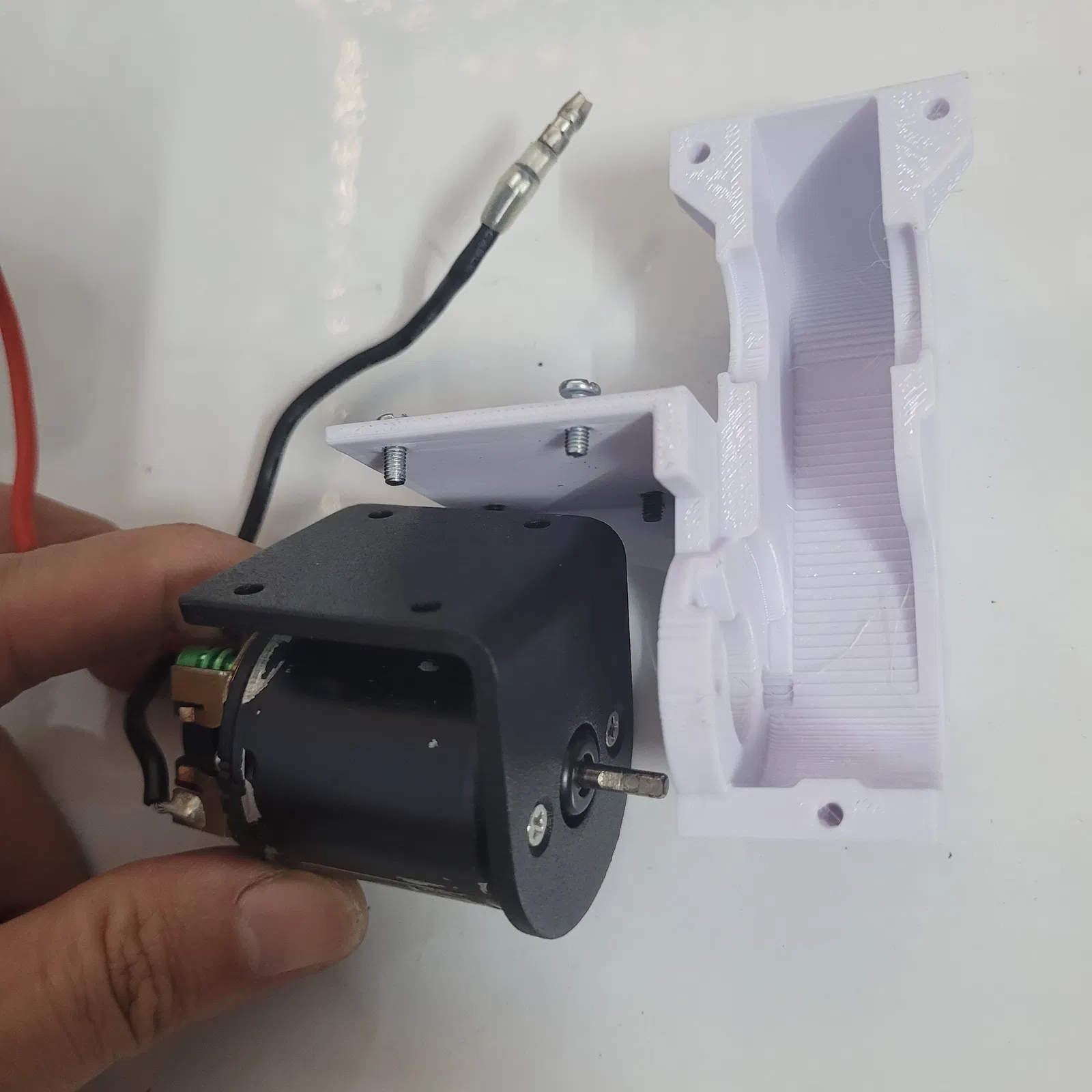

Bạn sẽ cần một metal bracket 40x40mm.
Thông số kỹ thuật:
Vật liệu: Hợp kim nhôm
Bề mặt đáy: 40x43mm
Chiều cao: 47mm
Độ dày: hợp kim nhôm dày 3mm
Lỗ trung tâm: khoảng 12.8mm
Khoảng cách giữa các lỗ bắt bên hông: 25mm
Khoảng cách lỗ bắt đáy: 25mm, 30mm (ngang)
Lỗ bắt bên hông: lỗ M3
Lỗ bắt đáy: lỗ M3

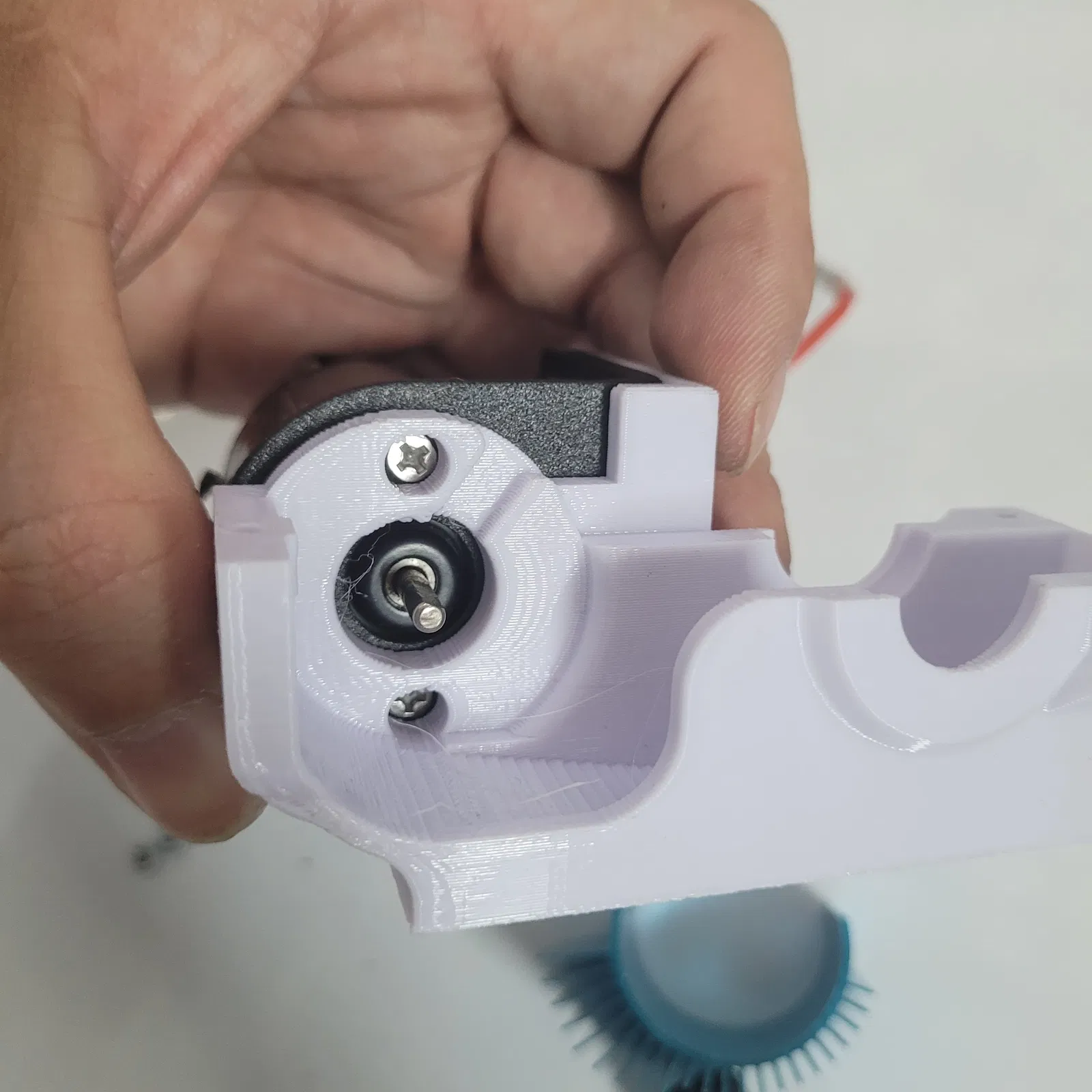

Cần 2 vít M3 đầu chìm (flathead) cho motor và 4 vít M3 cho phần đế mount.

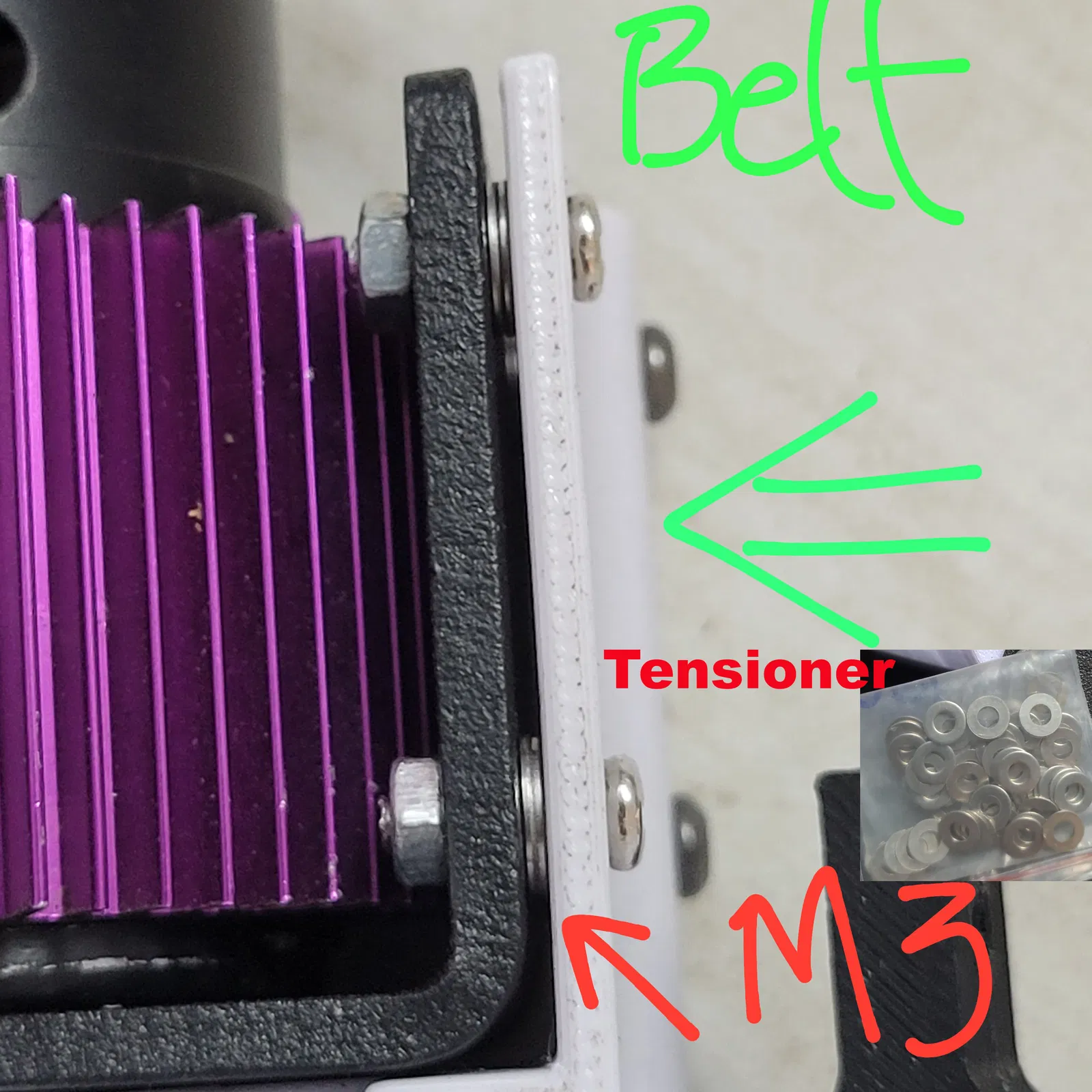

Lưu ý: Bạn có thể thêm 1 hoặc 2 long đền (washer) M3 vào các vít đế mount để dùng như belt tensioner.
Nó sẽ dịch motor khoảng 1mm về phía chassis, mình thấy rất ổn: hết trượt belt với brushed 550 21T và 540 35T khi kéo full throttle ^^.
Nếu belt 80XL của bạn không bị chùng thì khỏi cần làm bước này. Mình cũng có làm một phiên bản khác với đế mount dày hơn để khỏi phải thêm washer.
