Khay dụng cụ cho hõm tay cầm Qidi X-Max 3 (bắt vít M5 gắn chắc chắn)

Đây là một khay đựng dụng cụ (tool tray) được thiết kế cho Qidi X-Max 3. Điểm đáng chú ý là mẫu này bắt vít bằng ốc máy M5 nên gắn rất chắc.

Hiện tại có kèm 3 model để in (mình cũng kèm thêm một file STL của khay tool tray vì khả năng cao mọi người sẽ muốn tùy biến theo bộ dụng cụ riêng).

Ba model gồm:

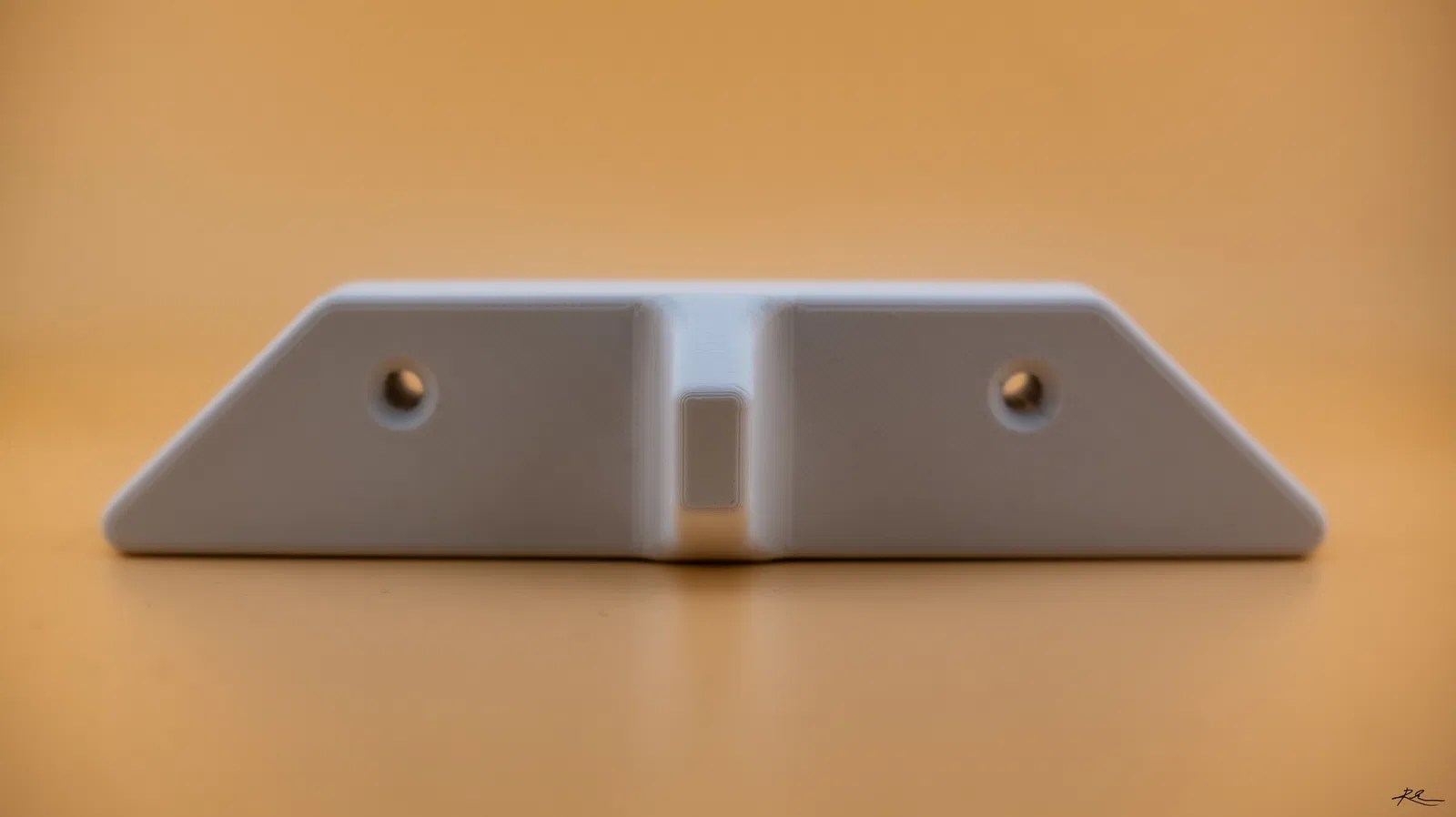

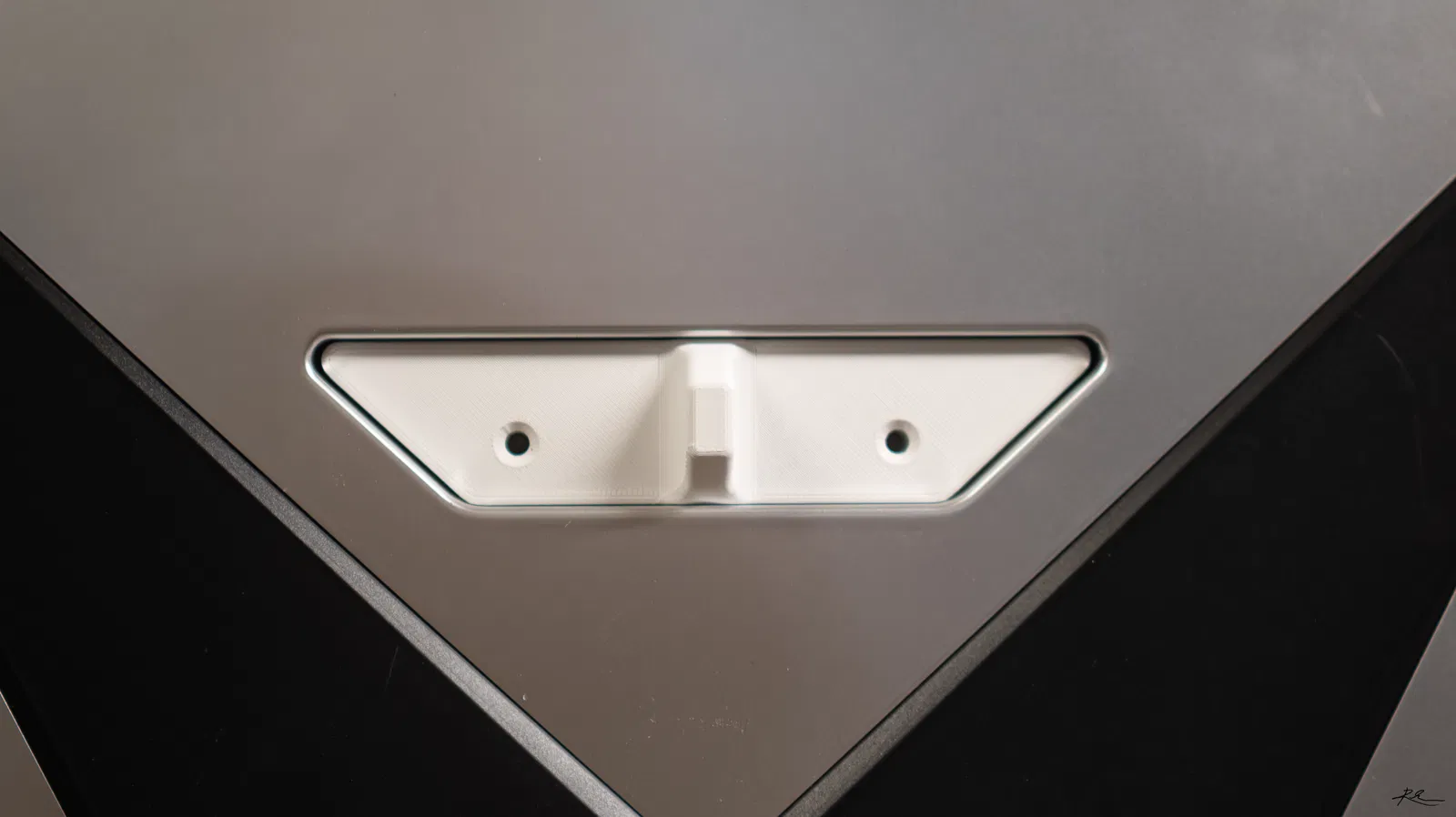

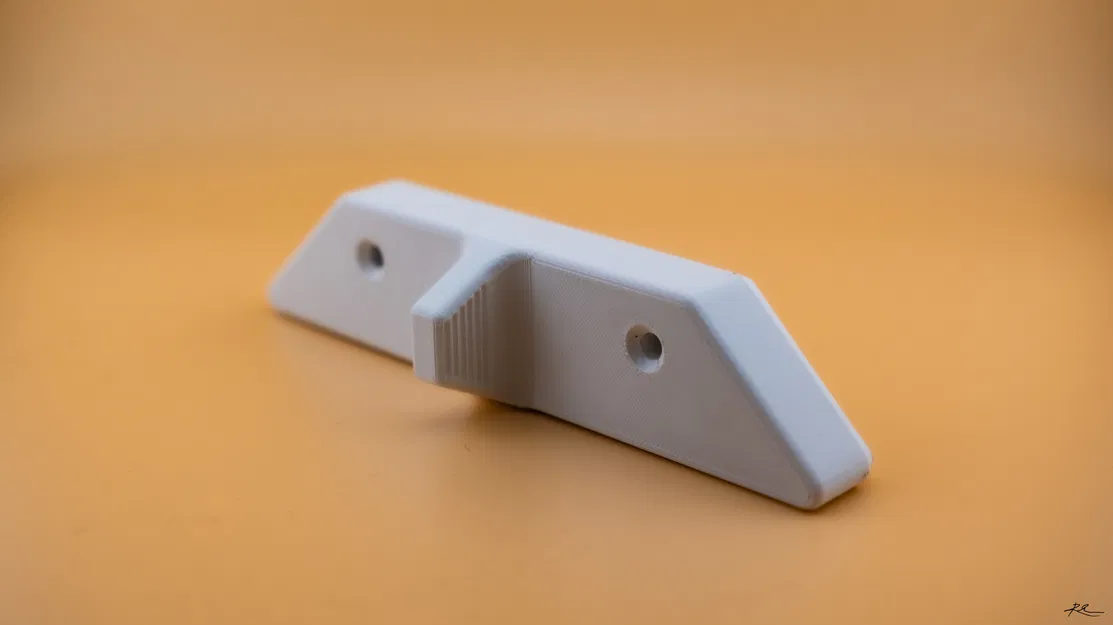

1. Insert fitment gauge and drill guide - Đây là khối có tay cầm nhỏ ở phía trước và 2 lỗ vát (chamfer). Mục đích là để kiểm tra kích thước của bạn có đúng không (bù trừ kích thước thân XY và bù trừ lỗ XY). Khối này phải lắp khít (snugly) vào phần hõm tay cầm (handle inset) và mũi khoan 5mm phải vừa khít trong các lỗ. Nếu lắp khít và ổn, thì dùng nó làm đồ gá dẫn hướng khoan (drill guide) để khoan 2 lỗ xuyên qua phần handle inset trên tấm hông (side panel) của X-Max 3, để có thể gắn Tray Mounting Insert một cách chắc chắn.

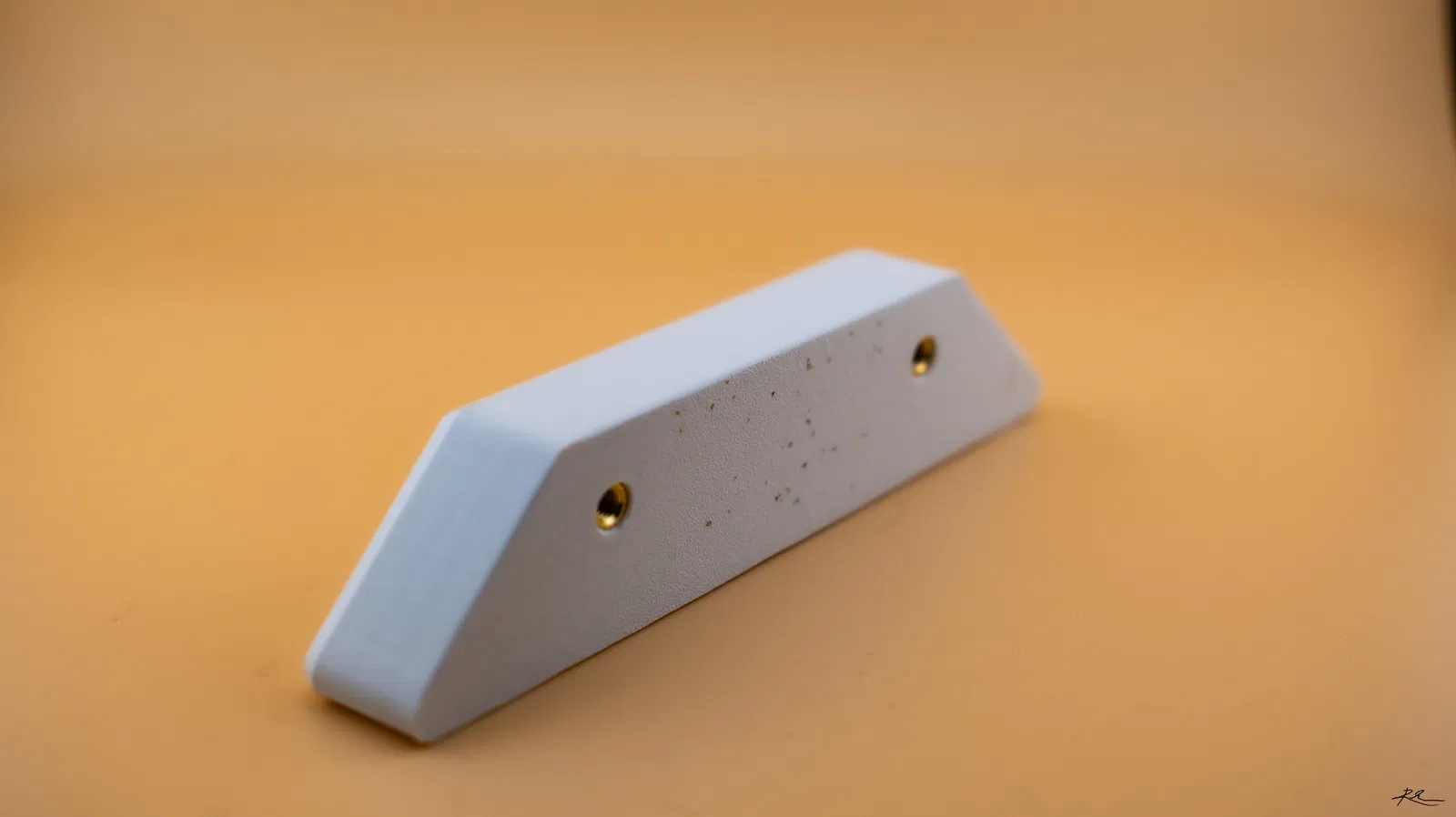

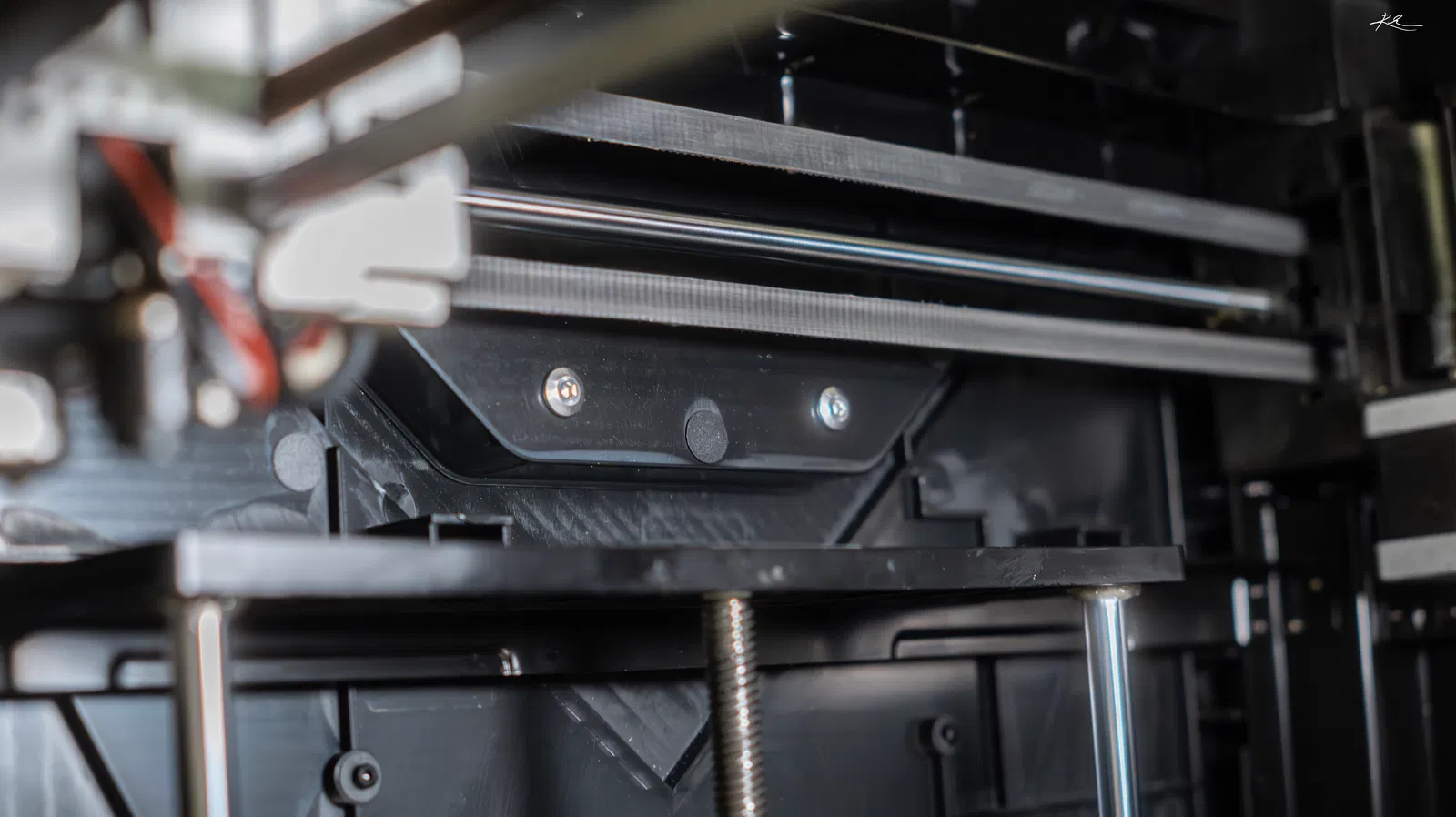

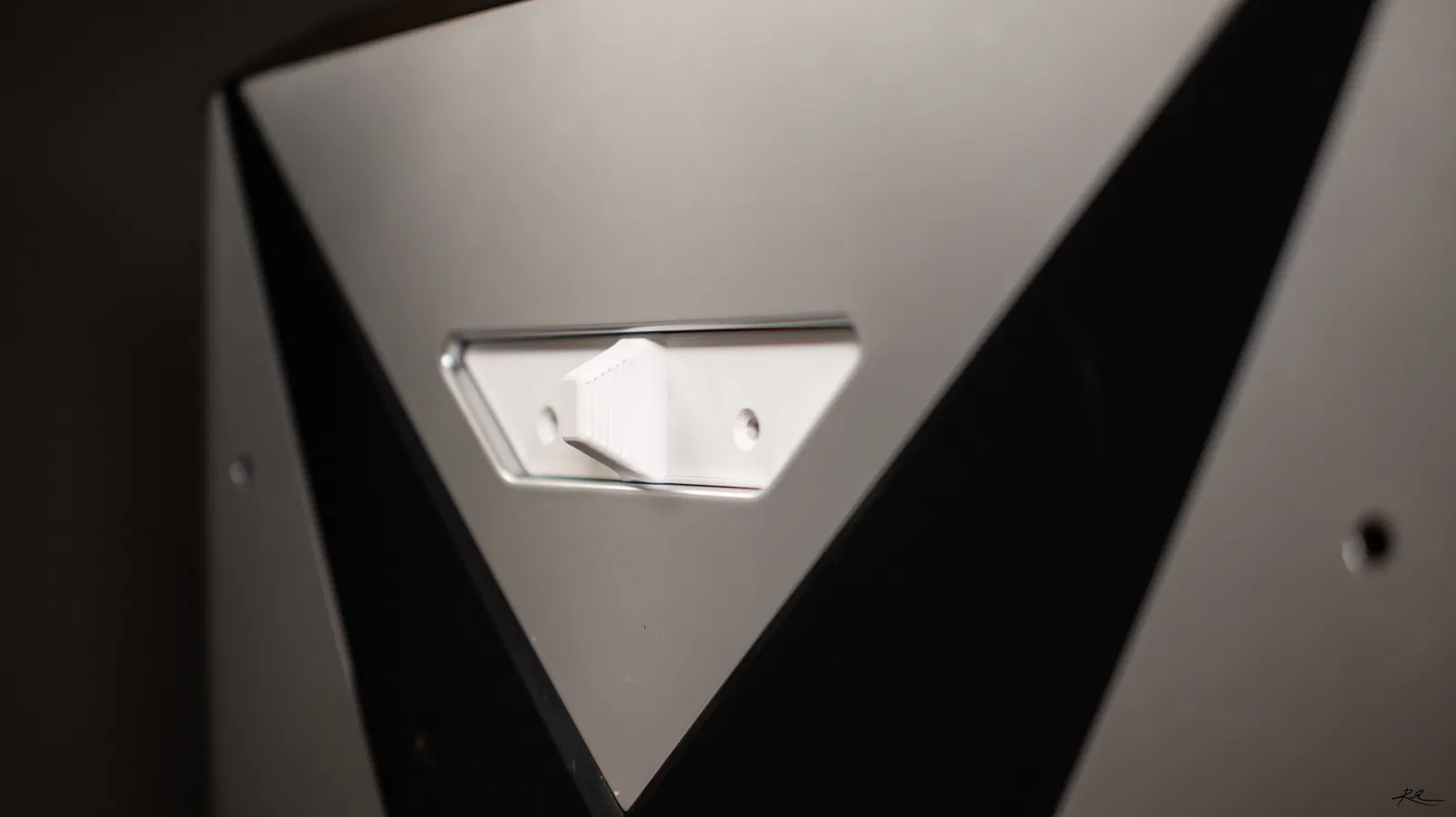

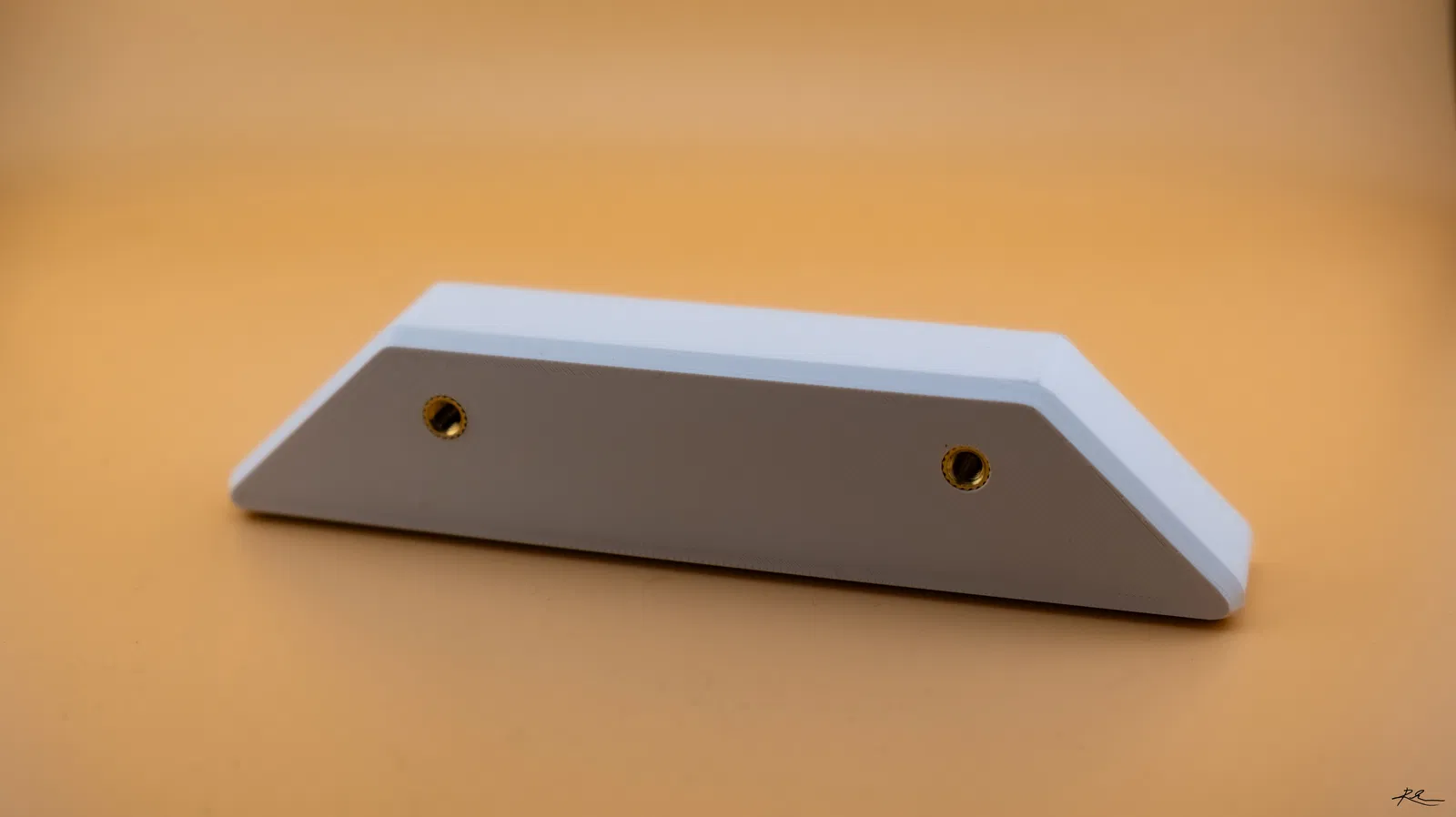

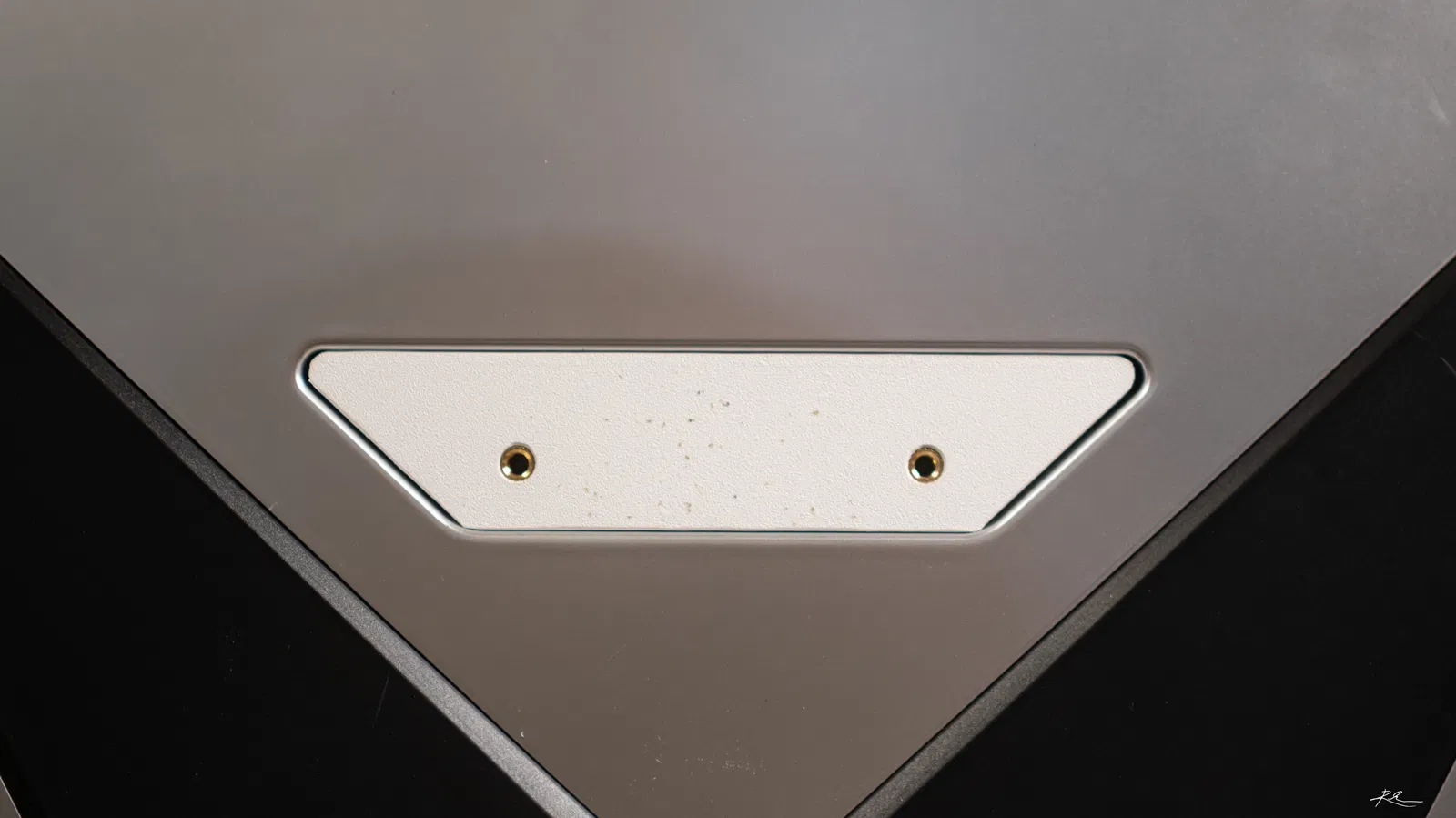

2. Tray Mounting Insert - Model này phẳng một mặt và mặt còn lại được vát nhẹ (chamfer). Nó có 2 lỗ và bạn sẽ cần lắp heat insert ren M5 vào đó. Bạn sẽ cần tổng cộng 4 insert ren M5 vì mỗi lỗ sẽ lắp 2 cái từ hai phía (một bộ để bắt ốc từ phía trong máy nhằm cố định khối này vào handle inset, bộ còn lại để bắt ốc gắn khay tool tray). KHÔNG ĐƯỢC ĐÚT KHỐI NÀY VÀO HANDLE INSET KHI CHƯA LẮP INSERT REN SẴN!! (Sẽ rất khó lấy ra, và nhiều khả năng bạn phải dùng keo CA dán một thứ gì đó vào mặt ngoài rồi kéo ra. Nếu đã có heat insert trong khối, bạn chỉ cần vặn vài con ốc vào để kéo nó ra.)

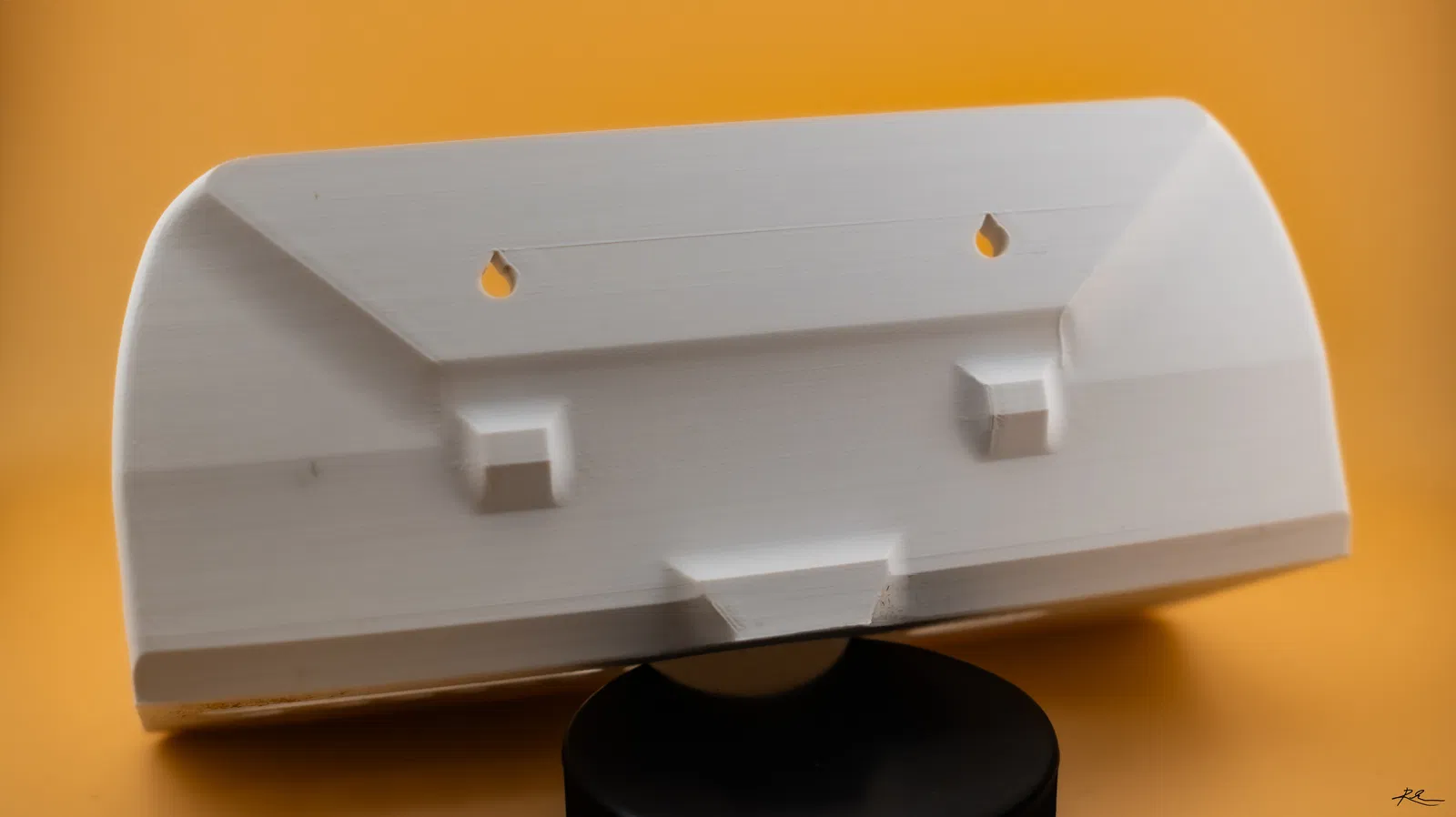

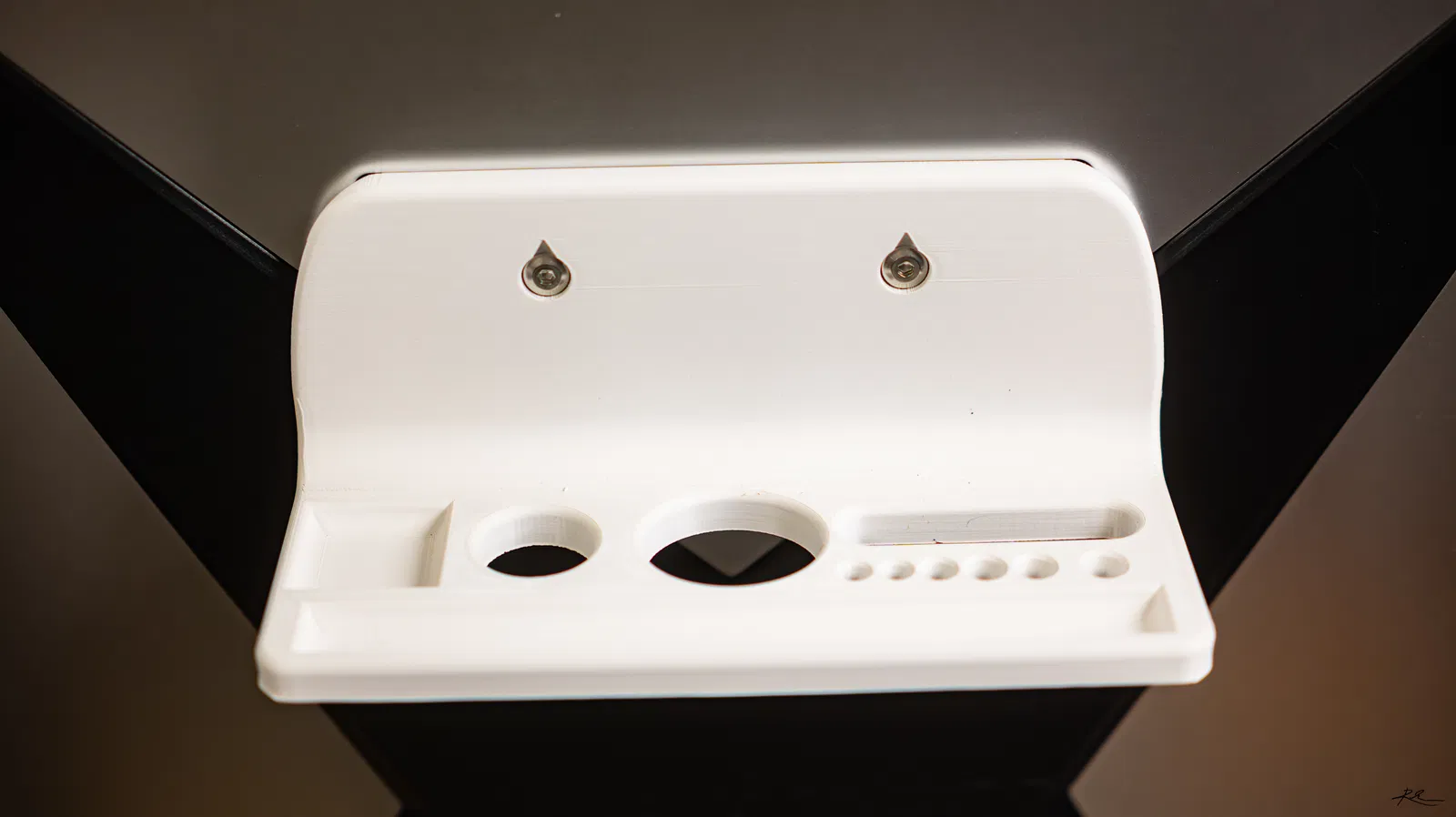

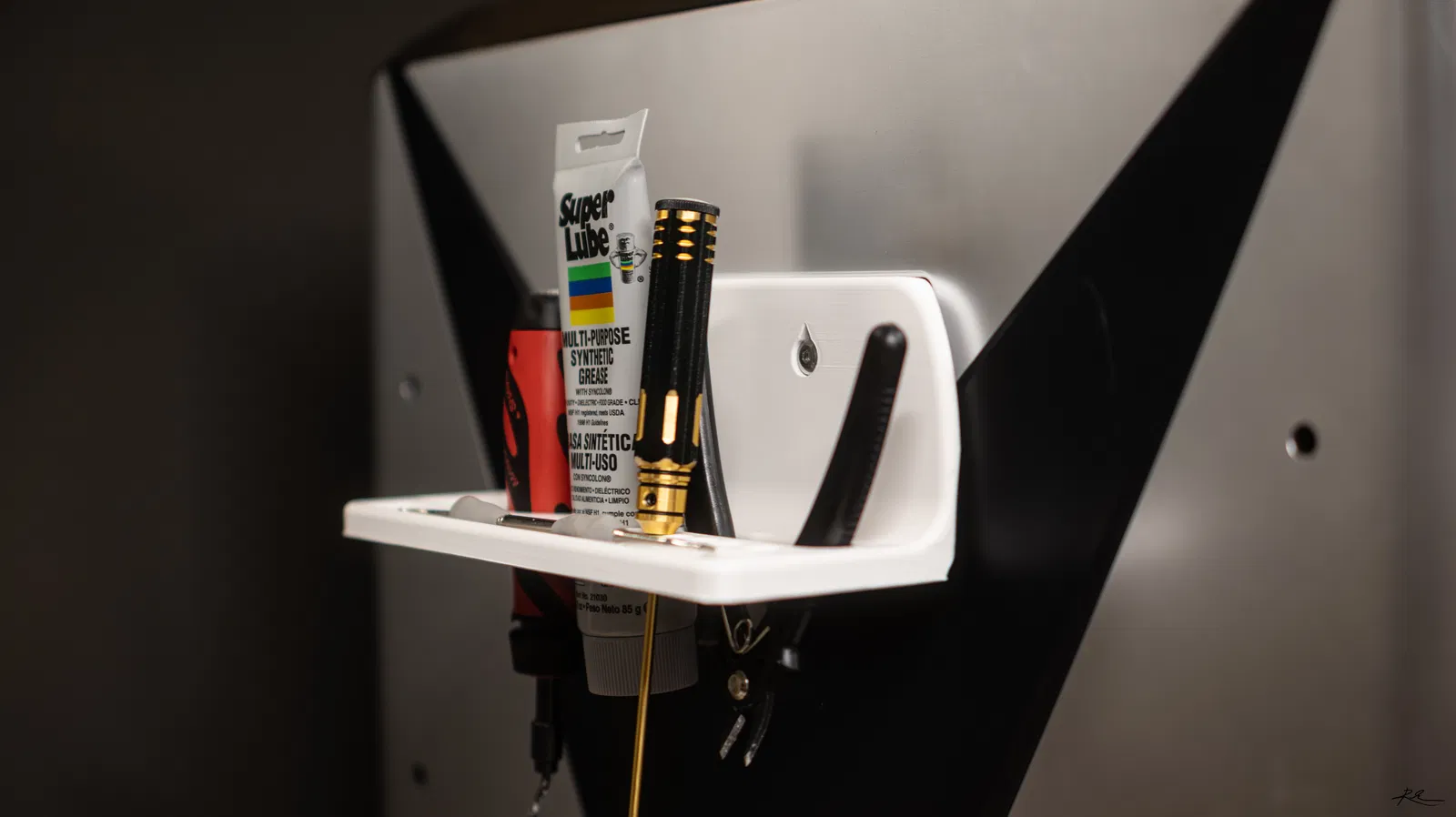

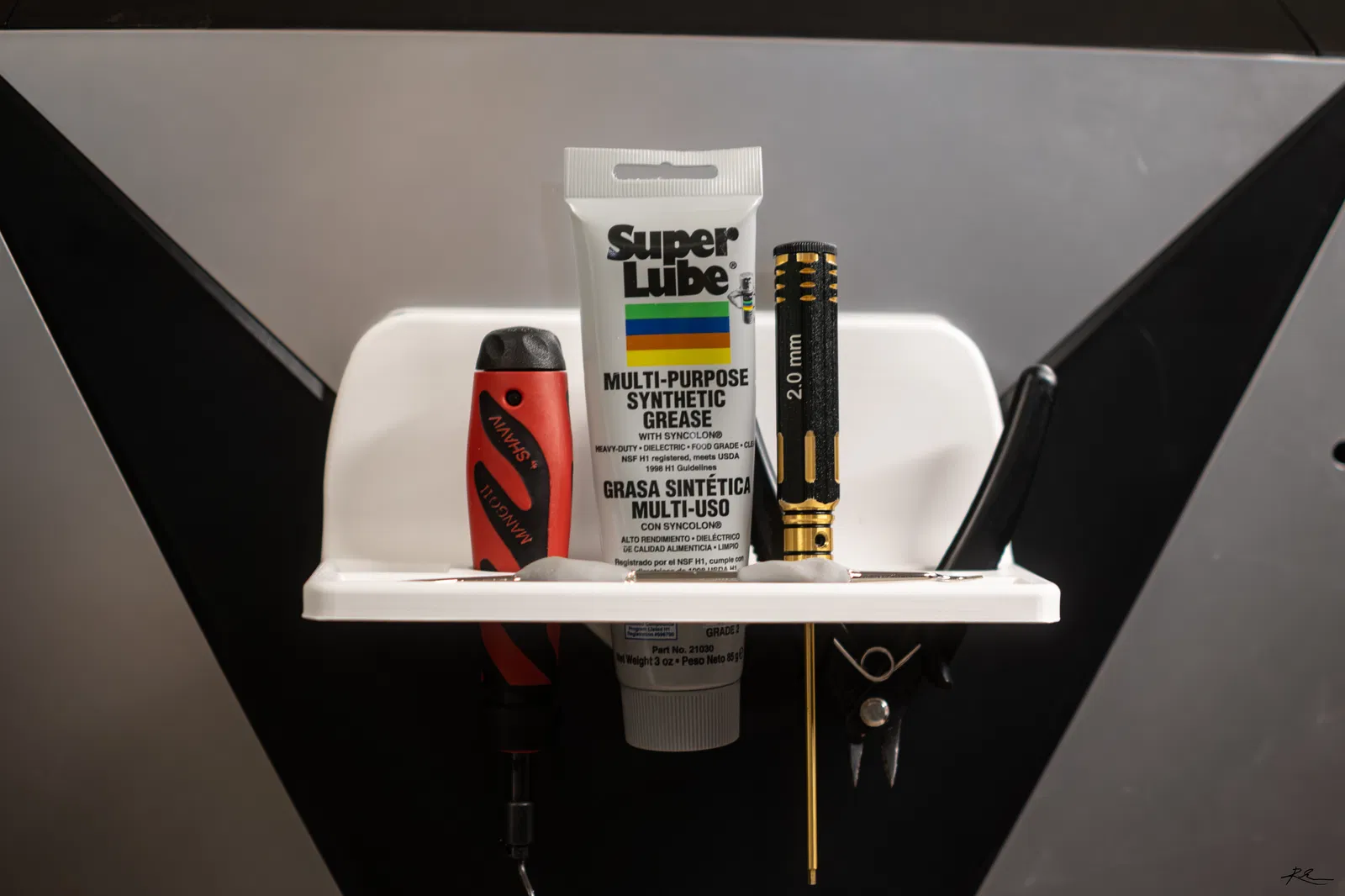

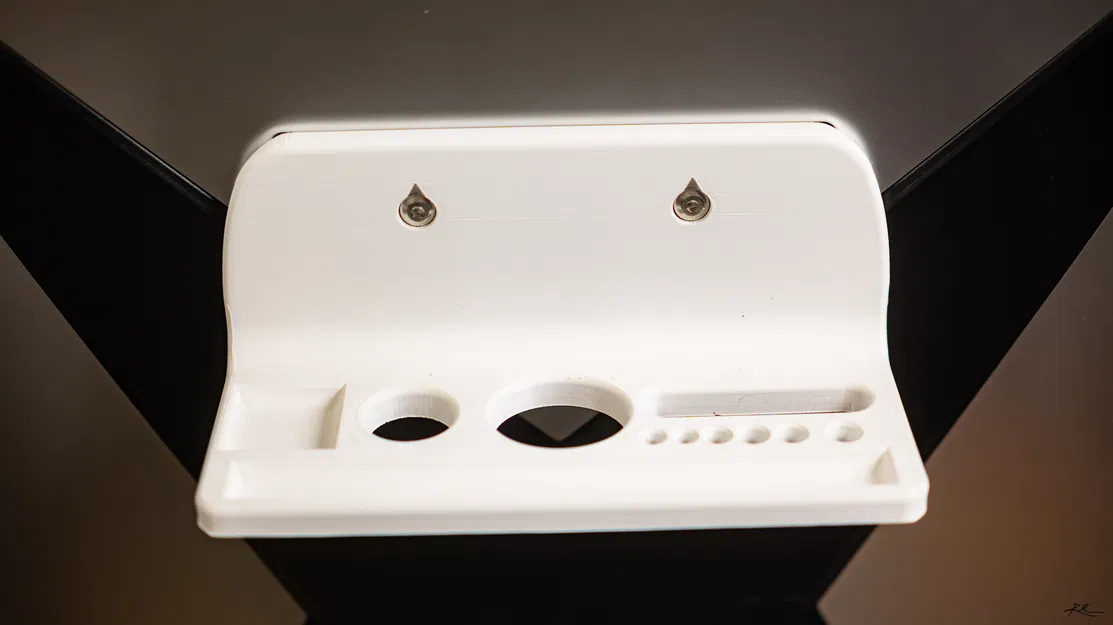

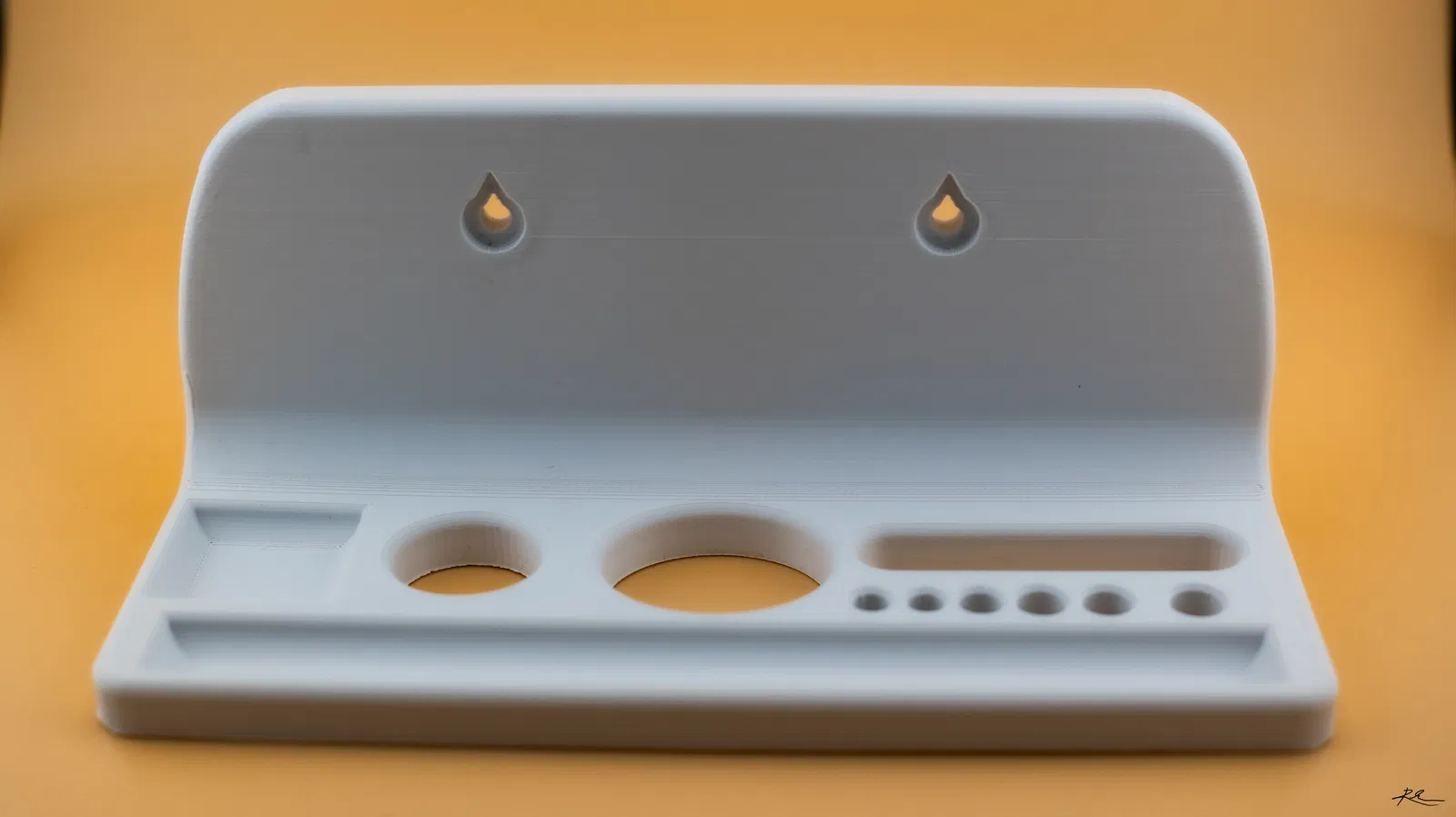

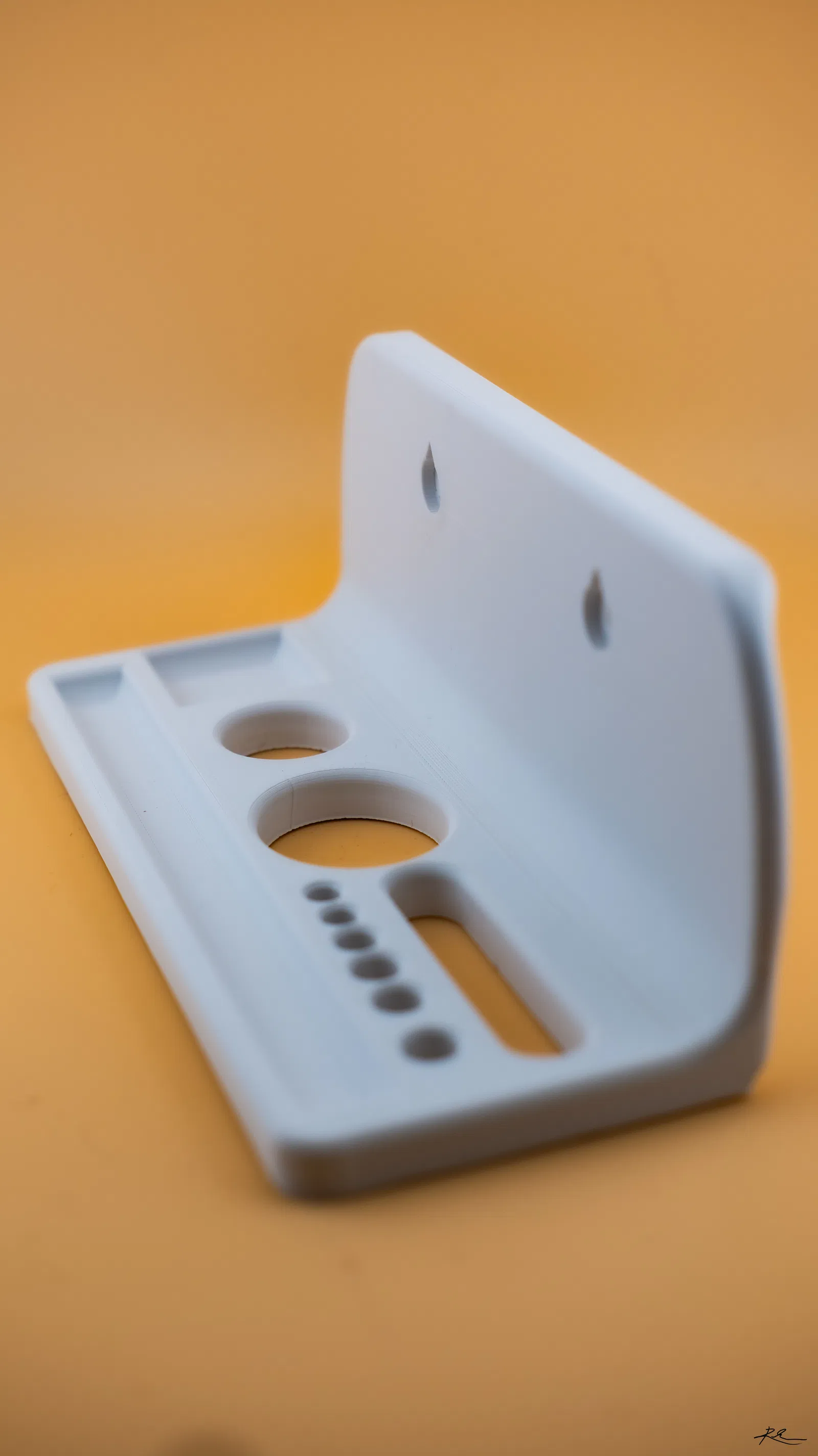

3. Tool Tray - Phần này khá dễ hiểu. Xem các hình minh họa. Nếu bạn dùng file .STL và tự thiết kế các biến thể của khay, vui lòng đăng trong phần makes; nếu muốn, bạn cũng có thể gửi mình các file model để mình thêm lên đây.

NOTE: Hệ thống gá lắp (mounting system) và khối gauge/drill guide là thiết kế độc quyền (proprietary) của mình và không được phép phân phối như là tác phẩm gốc của người khác, kể cả khi có chỉnh sửa hoặc chỉ dùng như một cái ngàm gắn rồi đem dùng cho phụ kiện khác. Chúng và mọi biến thể phải ghi công (attribution) cho mình.
