Gá/Đế gắn remote Creality Heater cho Elegoo Centauri Carbon (ECC)

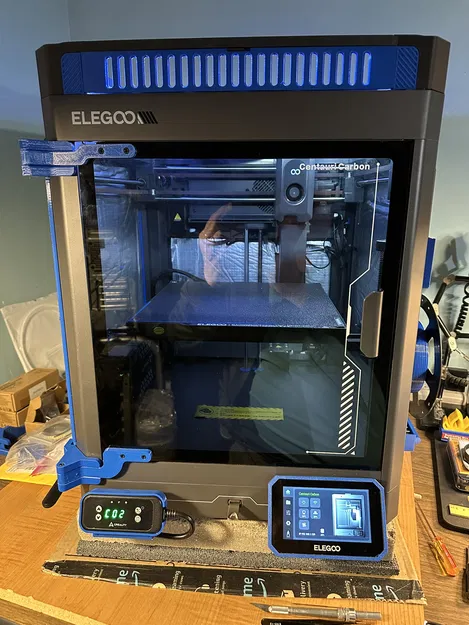

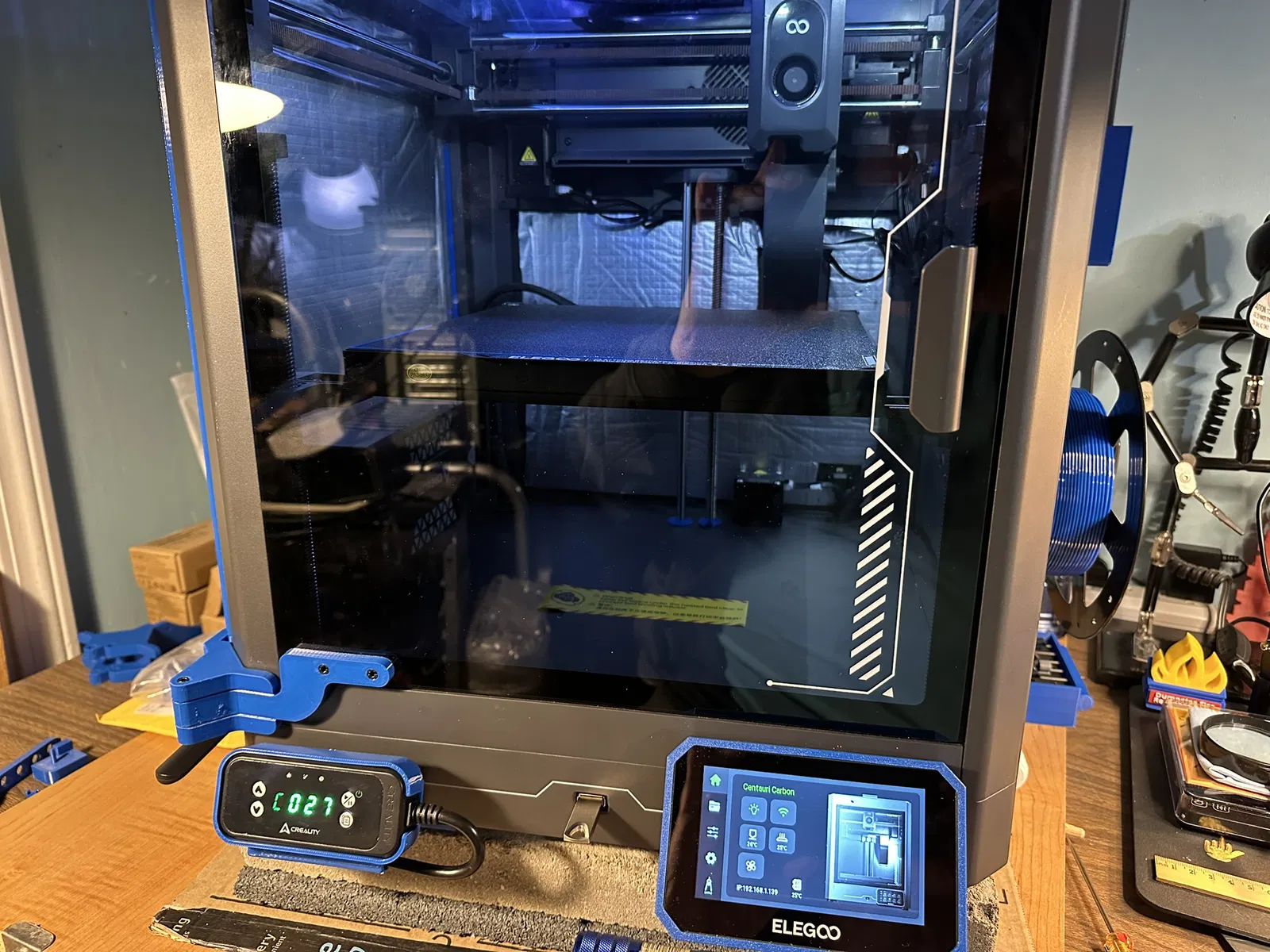

Gá nghiêng để gắn remote điều khiển Creality heater lên góc trước-bên trái của Elegoo Centauri Carbon (ECC). Dùng vít M3x12 và M3x8 (tự taro), in PETG 0.4 nozzle, layer 0.2, có khuyến nghị supports.
Mô tả

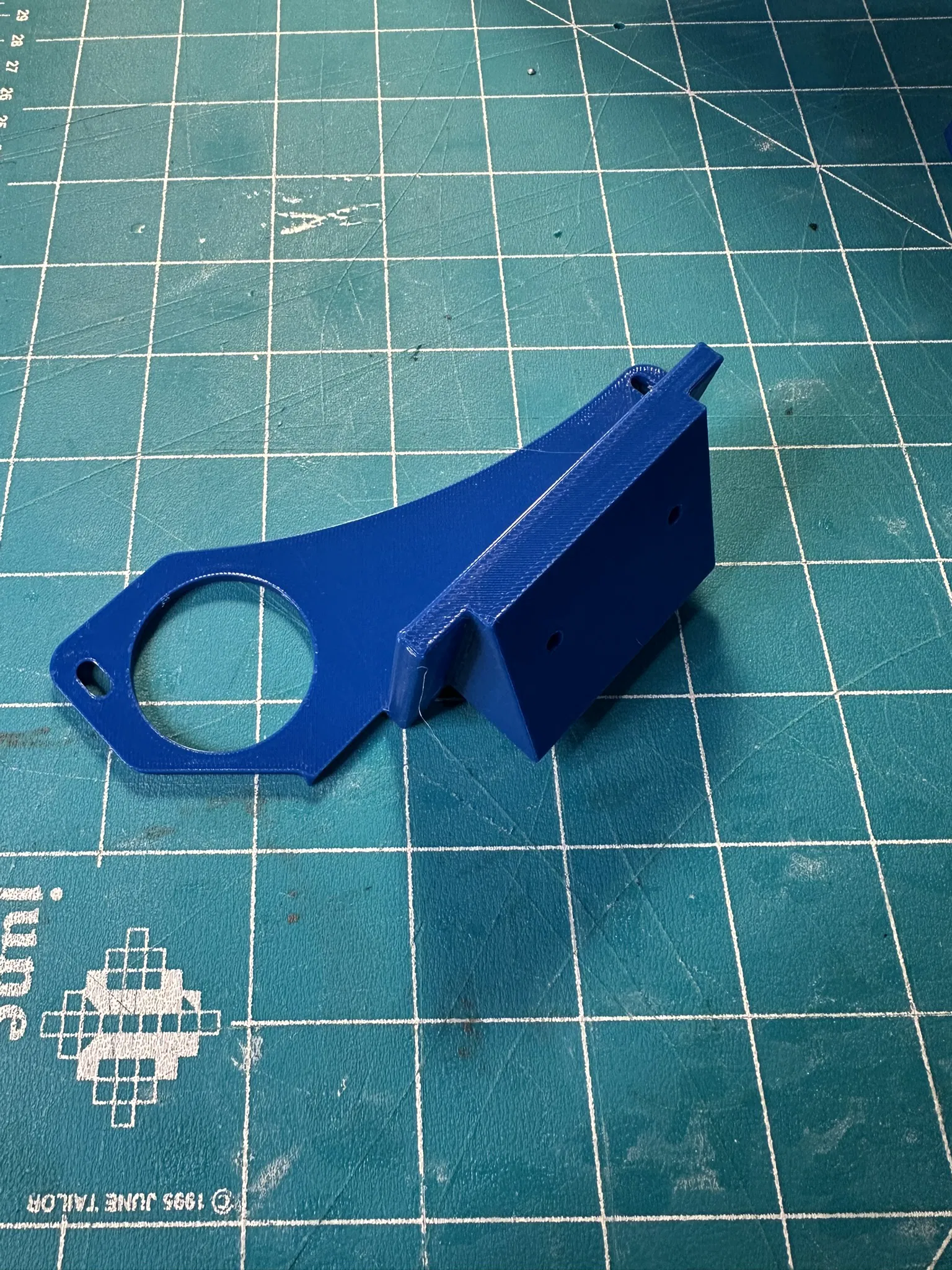

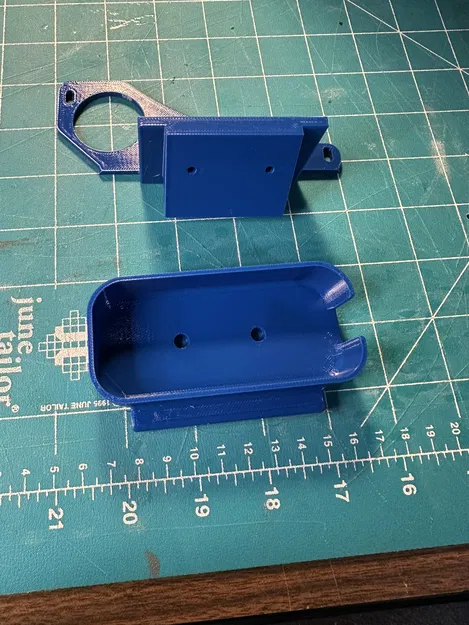

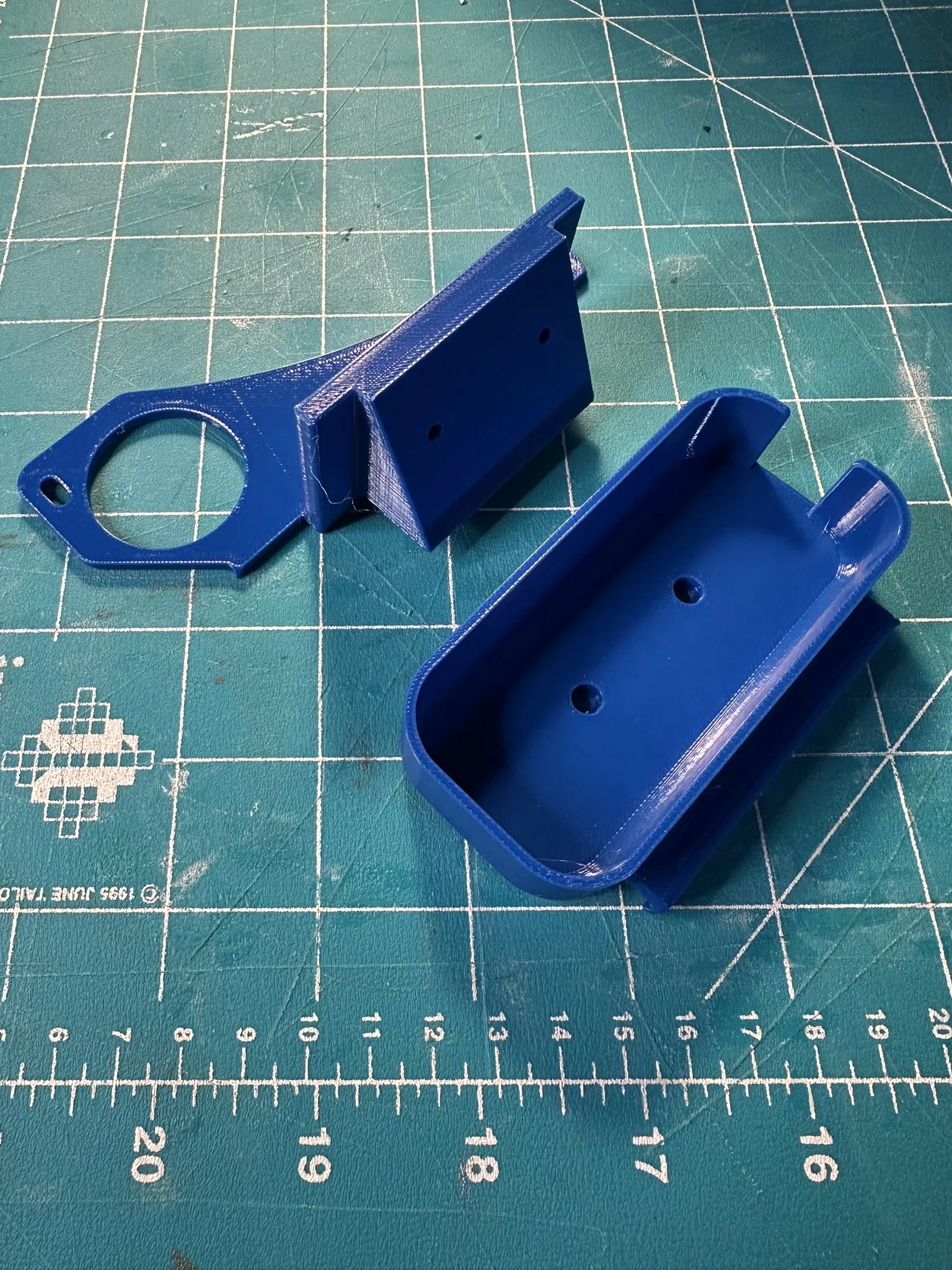

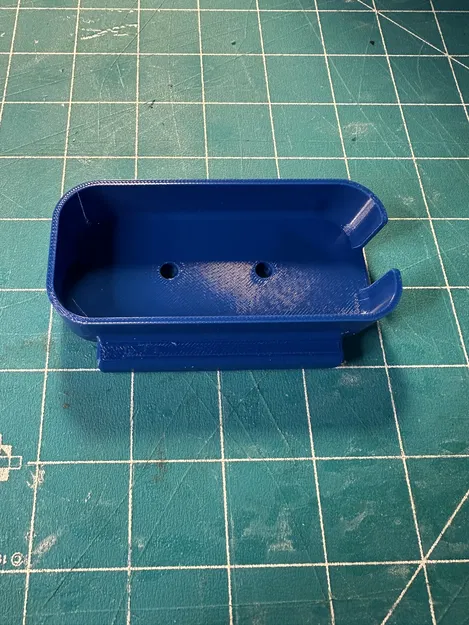

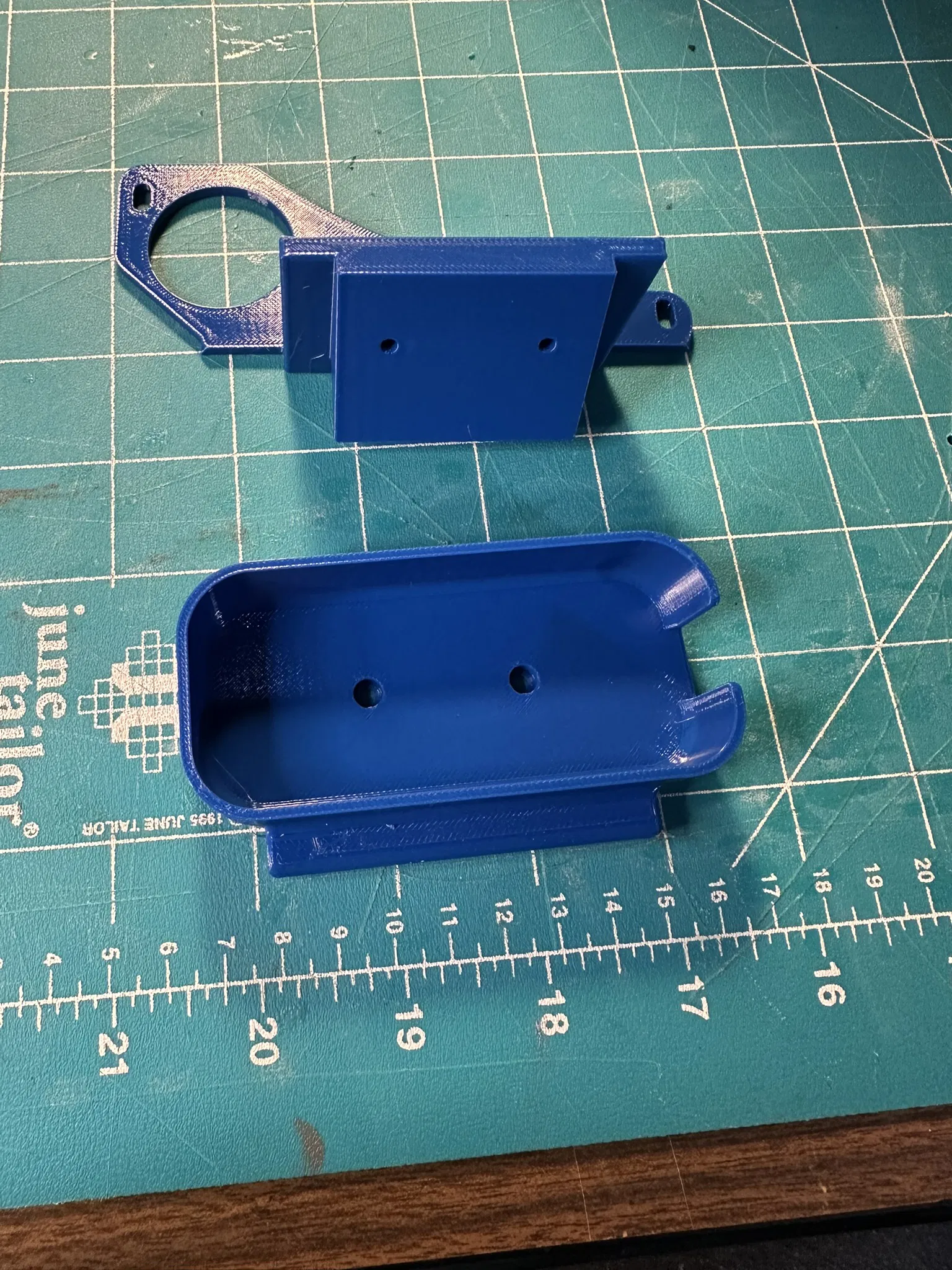

Mình lấy cái Chitu mounting plate, bỏ phần cradle cho cái remote đó đi rồi thêm một trụ dựng nghiêng có lỗ cho vít M3. Mình làm phần lưng của control cradle dày hơn một chút để có chỗ khoét âm cho vít M3 dùng để bắt cradle vào đế. Mình cũng thêm lỗ bắt vít M3x8 cho Creality remote control holder vì mình không muốn dùng băng keo để gắn.

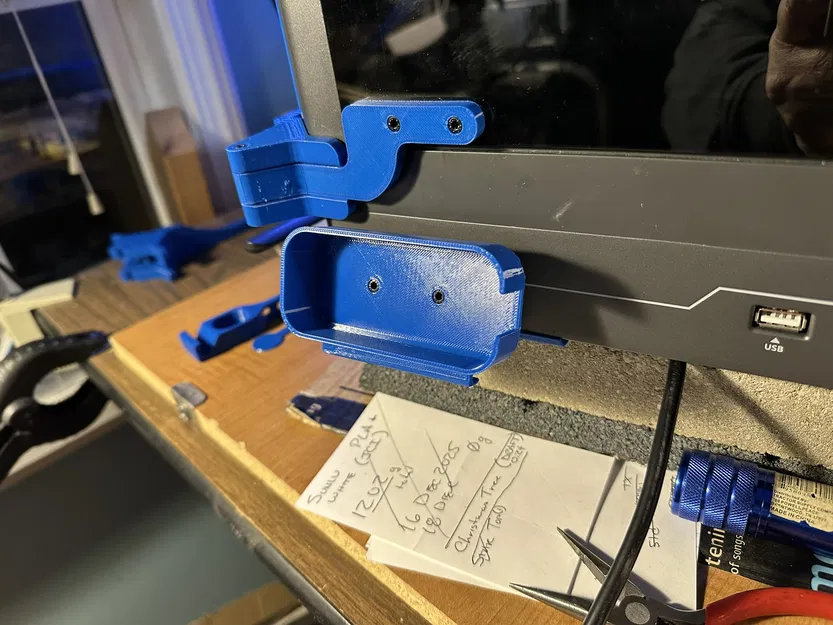

Bạn sẽ cần 2 vít M3x12 để bắt cái đế vào góc trước-bên trái của Centauri Carbon. Và bạn sẽ cần 2 vít M3x8 để bắt control cradle vào đế. Vít sẽ tự taro vào nhựa. Nếu bạn muốn gắn threaded inserts thì cần chỉnh lại kích thước lỗ trên khối bắt đế cho phù hợp.
Mình in mẫu này bằng PETG với nozzle 0.4 và layer height 0.2. Mình khuyên dùng supports cho phần đế và các overhang. Mình đã chặn supports ở các lỗ bắt vít.
Mình làm toàn bộ thiết kế trên TinkerCAD.
Hy vọng bạn thấy mẫu này hữu ích!
