{Parameterizable}ₜ Kẹp khung (Frame Clamp)

Mình không muốn khoan lỗ trong căn hộ thuê, nhưng vẫn muốn cố định cái gương để trẻ con không vô tình nhấc nó ra khỏi móc treo. Có vẻ cách khả thi nhất là dùng chính cái móc làm điểm kẹp.

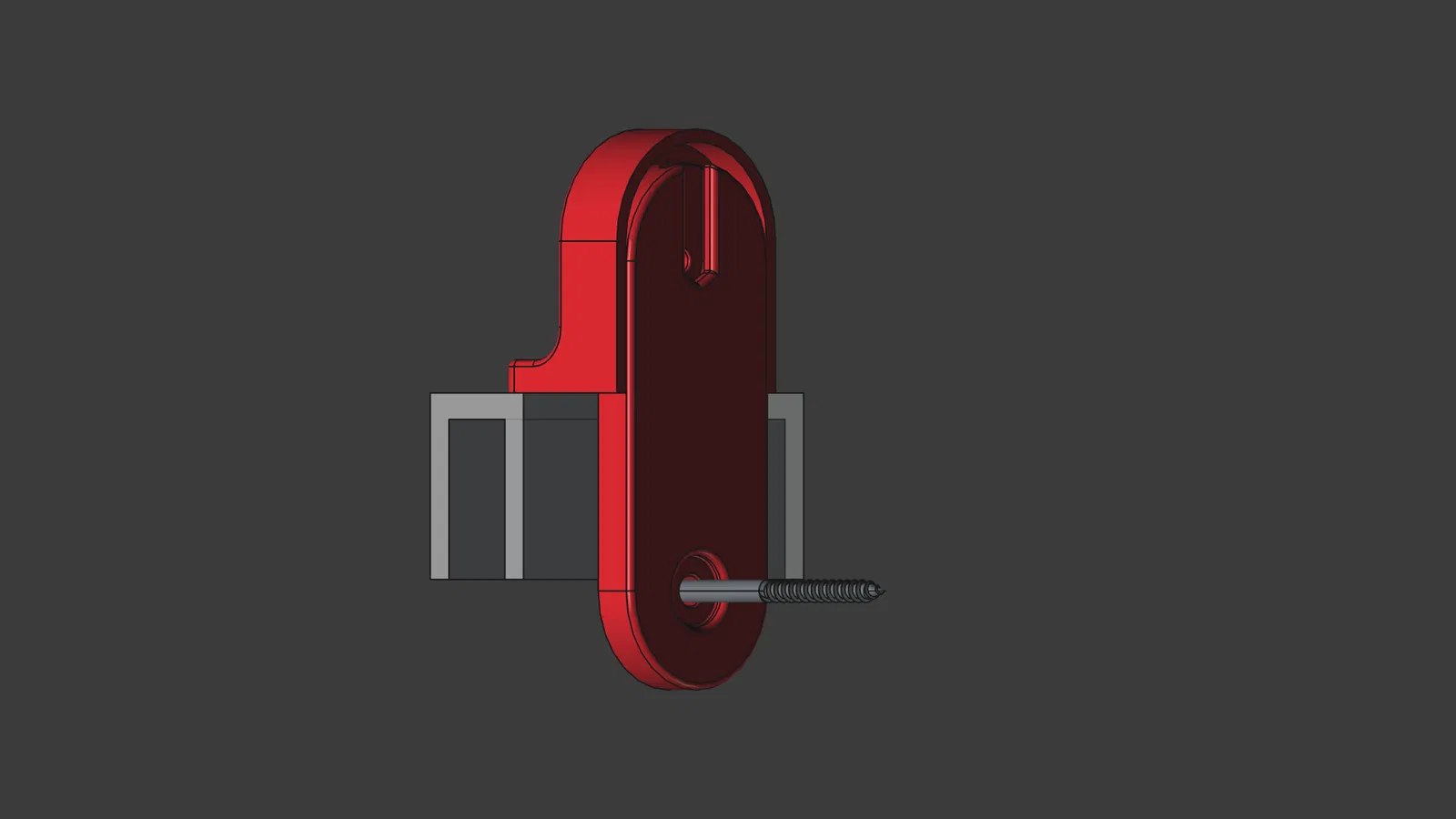

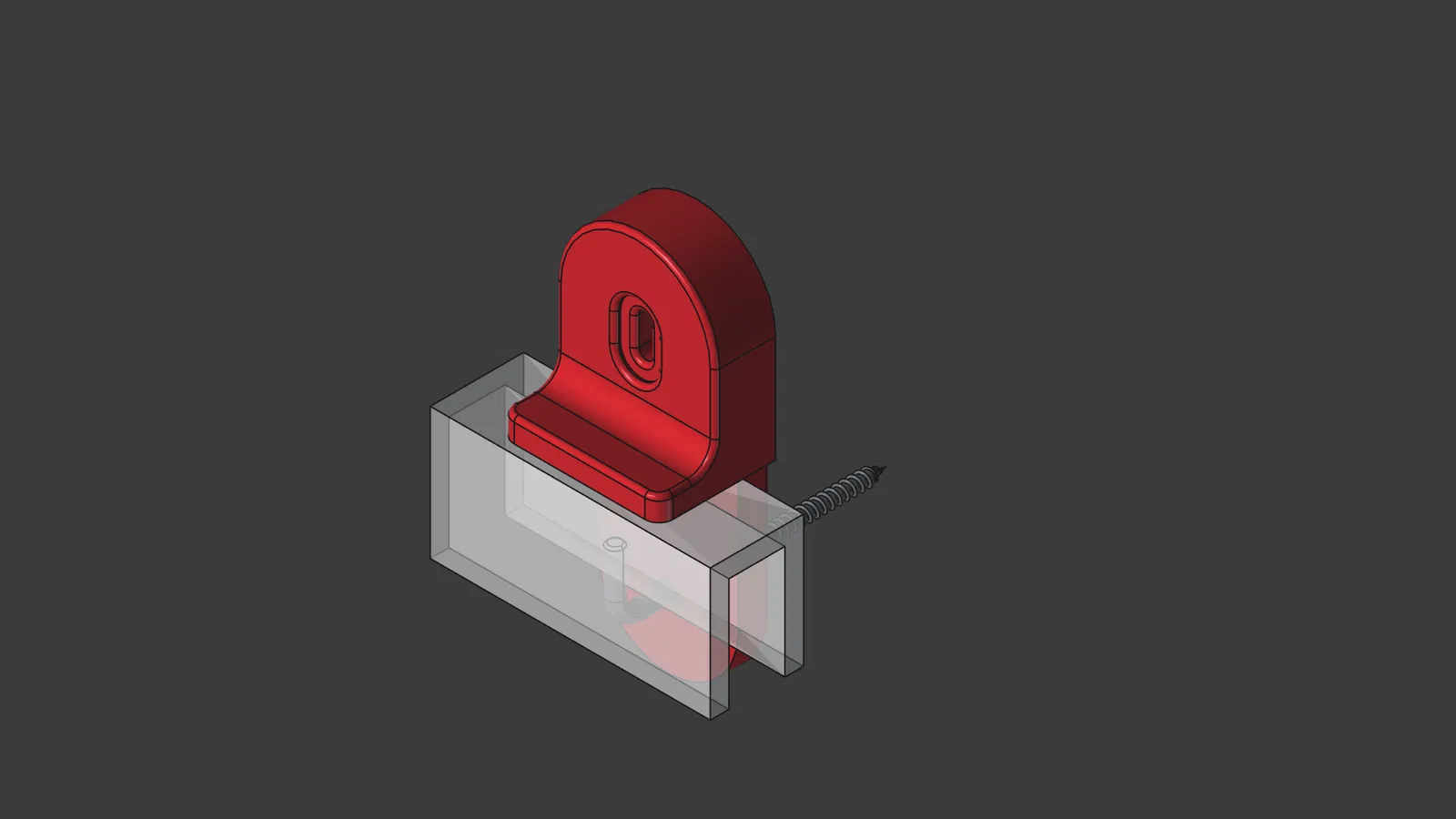

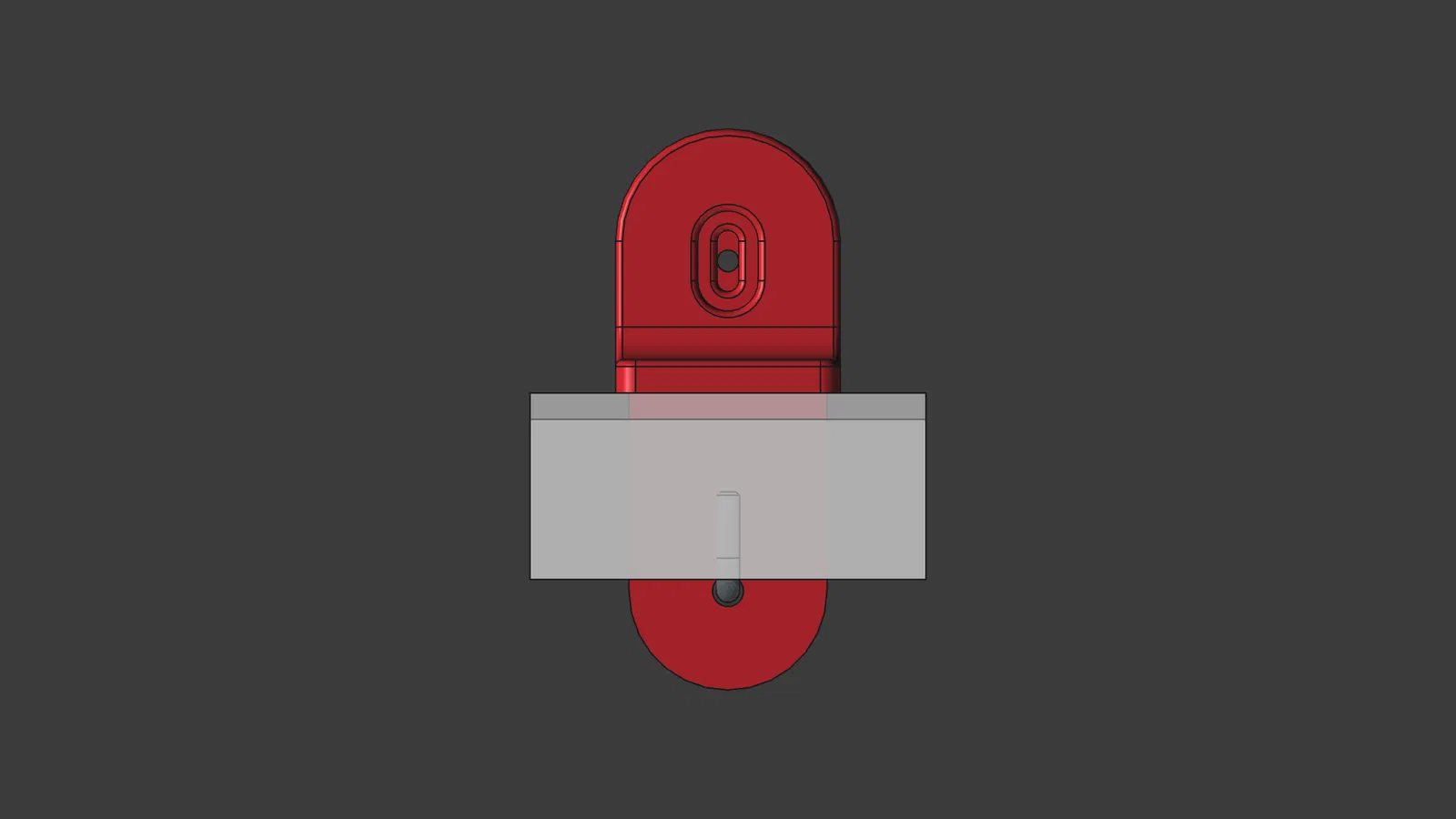

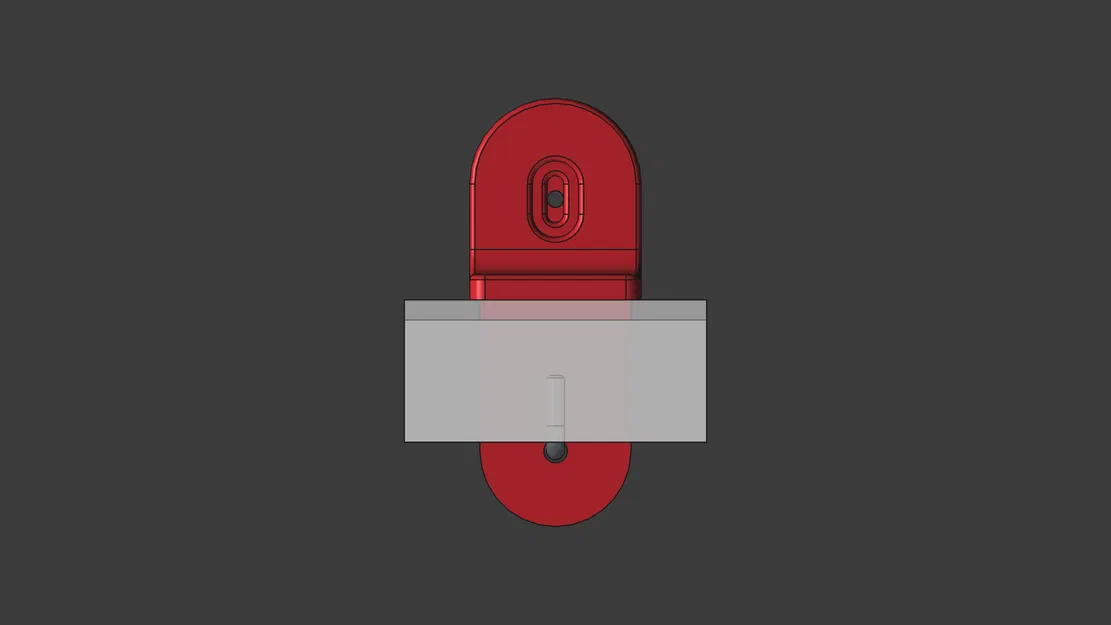

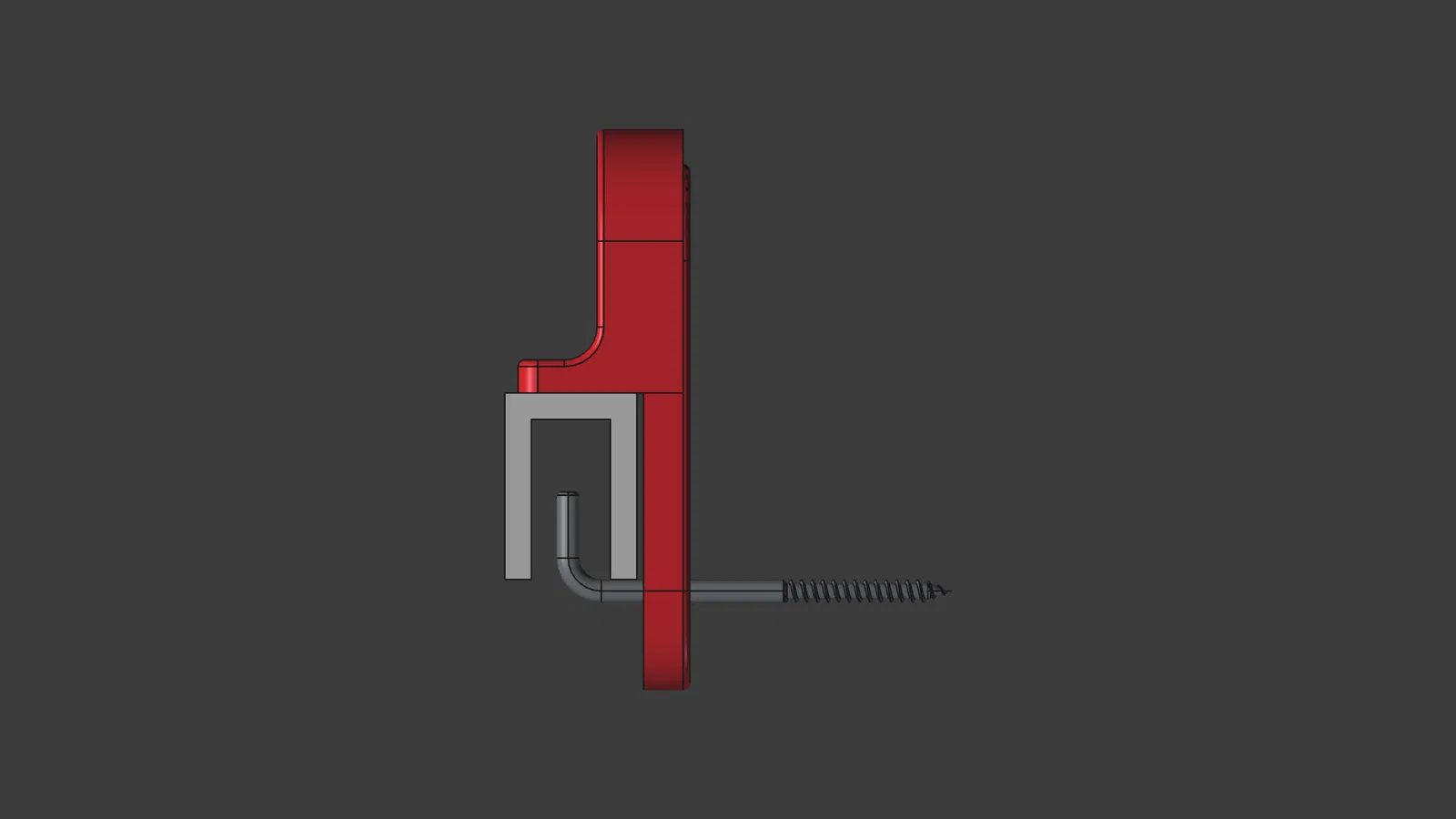

Thiết kế 2 phần này làm đúng chuyện đó. Phần đế được đặt lên móc và nằm giữa tường với khung. Sau đó phần kẹp được bắt vít vào phần đế và ép khung xuống.

Thiết kế có parameterizable, nên bạn có thể chỉnh dễ dàng đường kính móc, kích thước screw và washer, cũng như bản thân phần kẹp. Một cái rãnh (slot) trên phần kẹp cho phép chỉnh cao thấp một chút.

Parameterization

1. Dùng FreeCAD mở file CAD.

2. Chọn mục params trong tree view (bên trái), rồi kiểm tra các tham số ở property view (bên phải):



3. Giao diện (UI) của bạn có thể khác!

4. Hook Diameter điều khiển lỗ cho móc trên tấm đế. Các tham số khác của móc chủ yếu để hiển thị (visualization).

5. Frame Wall là bề rộng của “thành” dùng để treo cả khung. Frame Width và Frame Height thì đúng như tên gọi.

6. Riêng phần kẹp có khá nhiều tham số:

   1. Width là bề rộng của kẹp. Vì kẹp có bo tròn và các lỗ/pocket cho screw / washer được ràng buộc theo tâm của cung tròn này, nên cần đặt width cho thực tế.

   2. Base thickness là độ dày tấm đế. Clamp thickness là độ dày phần kẹp, và foot thickness là độ dày “chân” kẹp. Tổng base + clamp thickness nên xấp xỉ chiều dài screw. Nếu tổng độ dày nhỏ hơn, screw sẽ kẹp/ép vào tường.

   3. Phần kẹp sẽ “trùm” lên tấm đế, và mức trùm này được điều khiển bằng một tham số tương ứng.

   4. Một số tham số điều khiển kích thước của screw, nut và washer. Nhìn tên là hiểu.

   5. Cũng có một pocket cho dowel, để tấm đế tựa sát (flush) vào tường.

   6. Vertical play điều khiển kích thước của slot trên phần cover.

   7. Tolerance nên chỉnh theo khả năng in của bạn.

7. Sau khi đổi bất kỳ tham số nào, hãy recompute (Ctrl+R / F5) model và kiểm tra xem có bị “bể” không. Khả năng cao là sẽ có.

8. Hy vọng nó chỉ hư ở một trong các thao tác cuối trong tree view: các fillet. Sửa bằng cách double-click vào chúng và tự chọn lại mặt/cạnh (faces/edges), lấy file chưa chỉnh làm tham chiếu. Ví dụ ở đây giảm width xuống 20 mm làm hư finishing fillet trên phần kẹp. Trước đó fillet được áp vào mặt trước và cạnh của slot. Sửa lại chỗ đó. Đôi khi do tham số xung đột, bạn sẽ phải chỉnh một bước sớm hơn trong tree. Ở đây mình cũng giảm fillet ở phần foot:



Mounting

1. Bắt móc vào dowel xuyên qua tấm đế.

2. Cố gắng giữ tấm đế hướng lên trên (lỗ móc hơi nhỏ một chút sẽ giúp chuyện này).

3. Thả washer vào slot trên tấm đế.

4. Thả nut vào slot trên tấm đế. Nếu mọi thứ vừa khít, nut sẽ không rơi ra và sẽ nằm đúng vị trí để bắt screw.

5. Treo khung lên.

6. Canh phần kẹp với phần đế rồi bắt vít để siết chúng lại với nhau. Đừng quên dùng washer, và cũng dùng screw đúng kích cỡ.
