Bộ adapter hand guard Acerbis (Acerbis hand guard adapter)

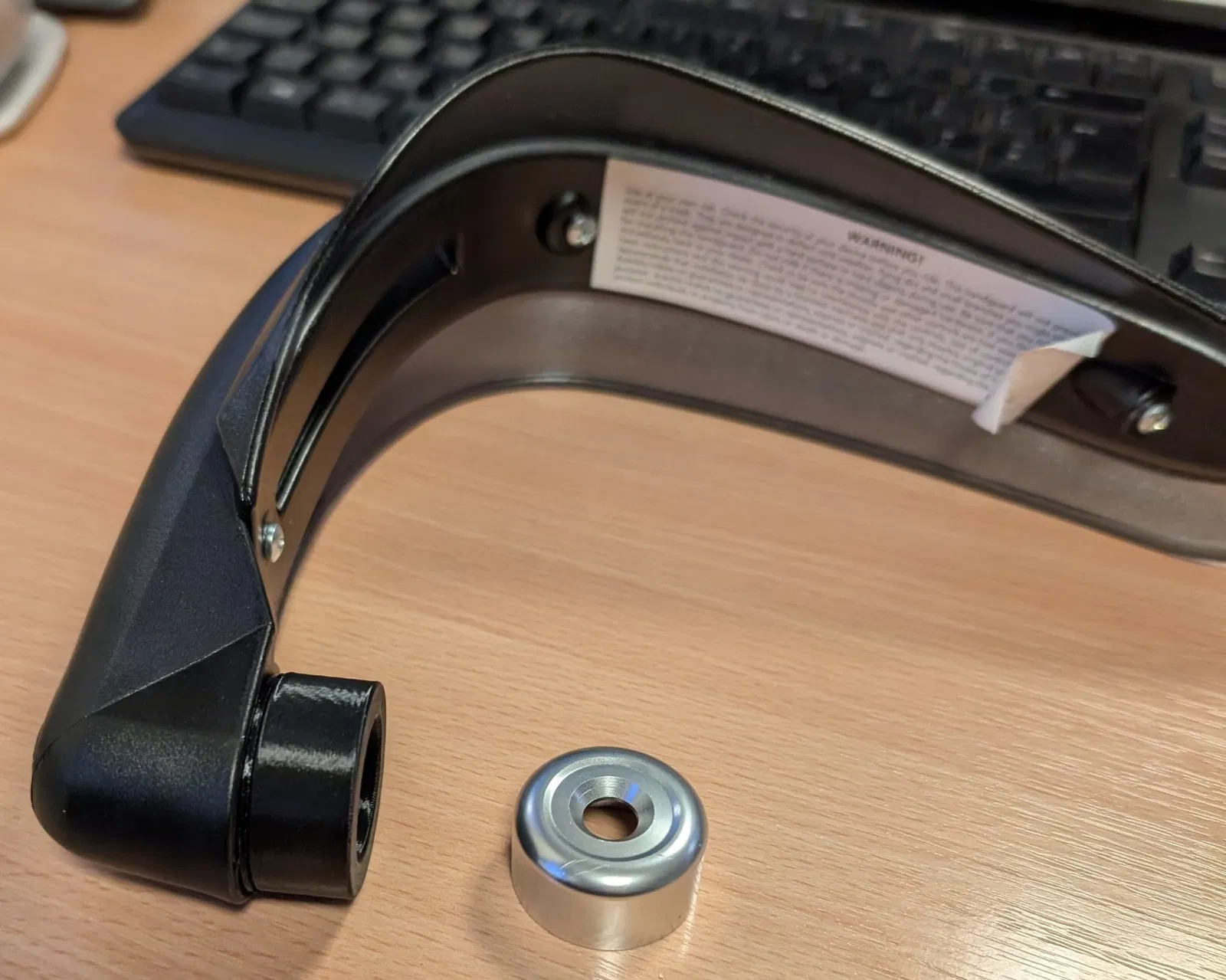

Đây là bộ adapter dạng prototype để gắn hand guard Acerbis lên xe Triumph Tiger với ghi-đông đường kính ngoài (OD) 23mm.

Handguard được thiết kế để lắp bằng bu-lông 8mm, tuy nhiên mình được biết trên xe có sẵn đai ốc 6mm được gắn cố định bên trong ghi-đông, nên bộ này dùng để có thể lắp hand guard lên xe bằng bu-lông 6mm.

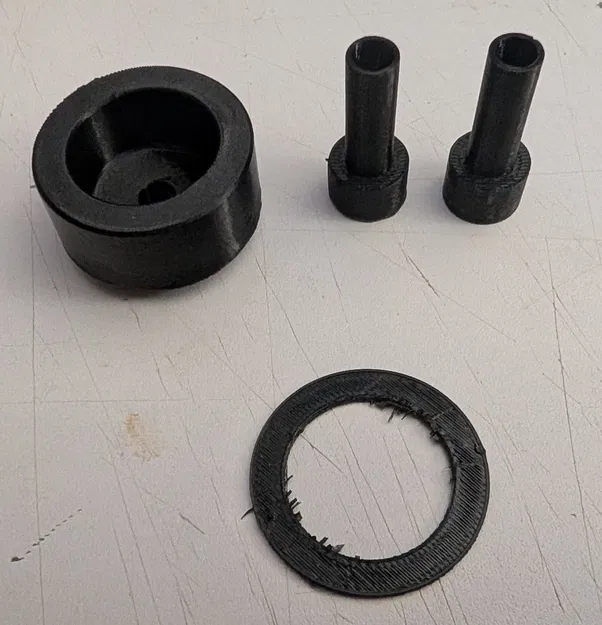

Có 2 mẫu ống sleeve để căn tâm bu-lông 6mm với ghi-đông và tay nắm (grip): một loại cho bu-lông countersunk, và một loại cho bu-lông cap head.

Bạn sẽ cần mỗi loại 2 cái như sau:

• Sleeve 6mm, chọn bản Cap head hoặc bản Countersunk

• Bar end adapter; nếu bạn cắt bớt 1mm ở phần trên của gờ đường kính 22mm thì có thể bỏ qua gioăng TPU

• Gioăng TPU 95A (tùy chọn để hạn chế bụi bẩn/đất cát lọt vào giữa bar end và handguard).

• Bu-lông inox (stainless steel) 6mm; mình được báo là sẽ cần dài khoảng 150mm.

Mình in các Sleeve 6mm và bar end adapter bằng PETG với 4 walls và 25% cubic infill. Các chi tiết này chưa được test fit trên xe thực tế nhưng lắp vừa với handguard.

Mình dự định sẽ in lại các chi tiết này bằng ABS sau khi xác nhận là lắp đúng và vừa chuẩn.

Khi lắp các chi tiết này và tay nắm, siết bu-lông 6mm ở lực 5Nm.

Bộ kit này không liên quan, không được Acerbis chứng thực hay bảo trợ và bạn tự chịu rủi ro khi sử dụng các chi tiết này. Nếu bạn còn bất kỳ nghi ngờ nào, hãy tìm mua bộ fitting kit chính hãng từ nhà sản xuất
