Khóa định hướng Dupont cho connector 5x2

Món gadget nhỏ này gọn, đơn giản mà “lợi hại”. Mình làm cái này vì mình cần dây cáp cho display theo kiểu tùy biến cho mấy dự án, mà thường thì mình tự bấm bằng đầu nối Dupont.

Mấy đầu nối đó tiện ở chỗ khá dễ thao tác, nhưng cũng có rủi ro là cắm ngược. Trong khi đó, đa số display và controller board lại dùng IDC headers, giúp ngăn việc cắm cáp sai chiều.

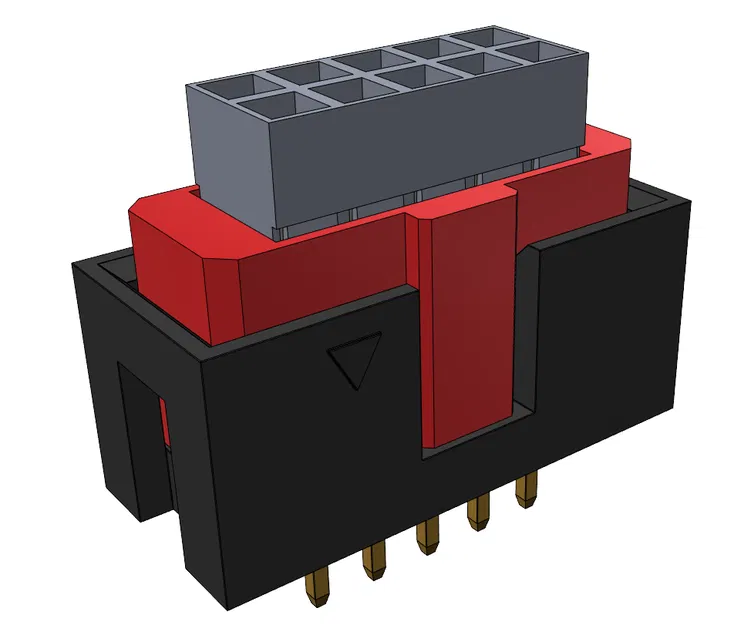

Vì vậy, mình đã thiết kế cái “key” này: bạn chỉ cần in ra rồi luồn/kéo nó trùm lên đầu connector để biến nó thành connector có khóa định hướng.

Lưu ý: Chi tiết này được thiết kế fit khá chặt để đảm bảo không dễ tuột ra. Nếu nó không trượt vào IDC header trên PCB controller/display một cách nhẹ nhàng, chỉ cần chà nhám hoặc dũa bớt một chút.

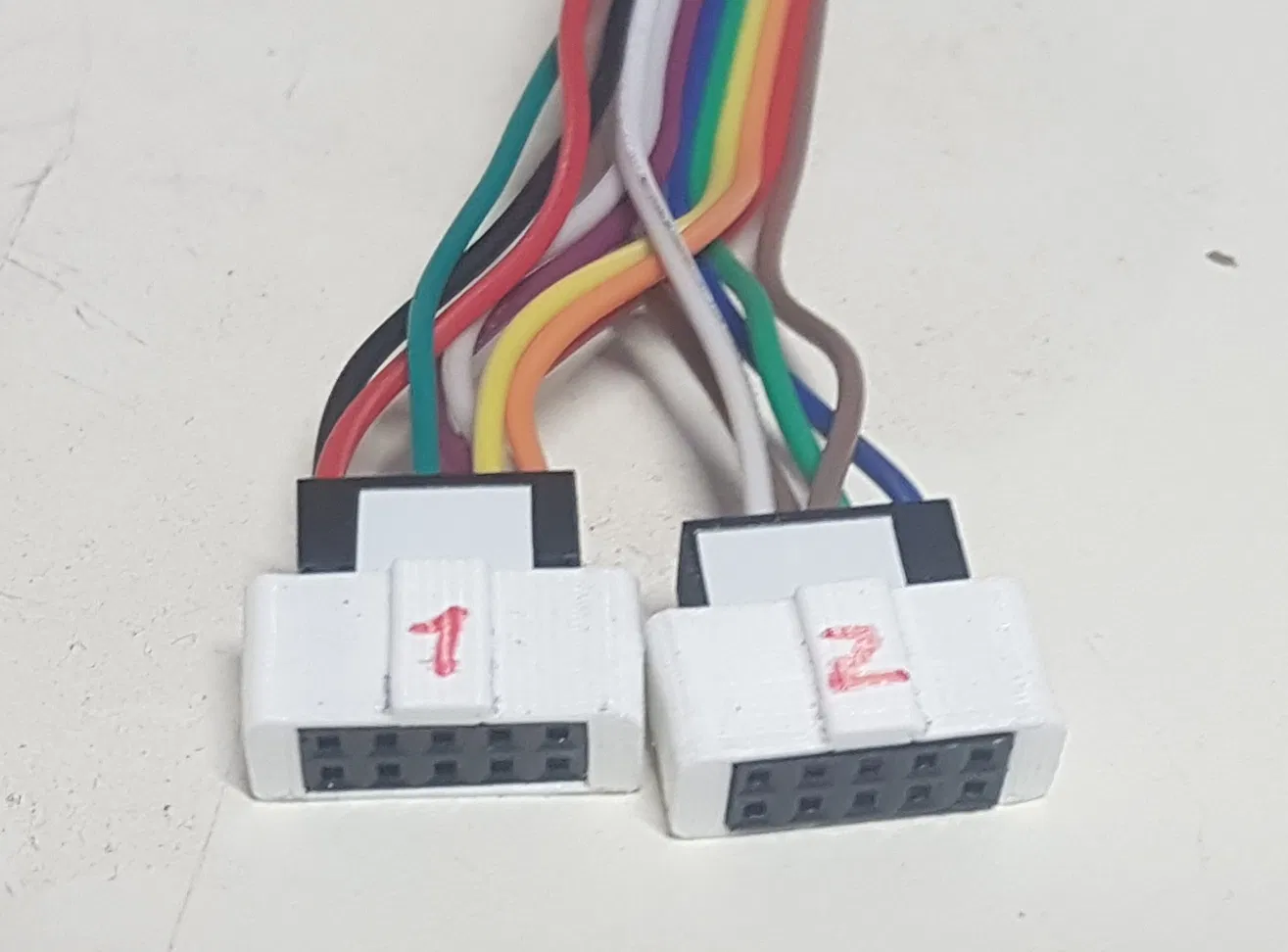

Nếu bạn có hai connector (thường ở phía display), hãy ghi số slot lên phần “mũi” (ví dụ 1 hoặc 2 cho EXP1, EXP2) là xong. Từ đó về sau khỏi lo cắm sai chiều hay cắm nhầm slot nữa!

In phần này với nozzle 0.4 (tốt hơn là 0.3) mm, layer height 0.2 mm, theo hướng dựng đứng như trong hình đính kèm.

Có kèm file STEP cho anh em muốn mod/chỉnh sửa.
