K1C Hinged Riser Tích Hợp LED Light Bars

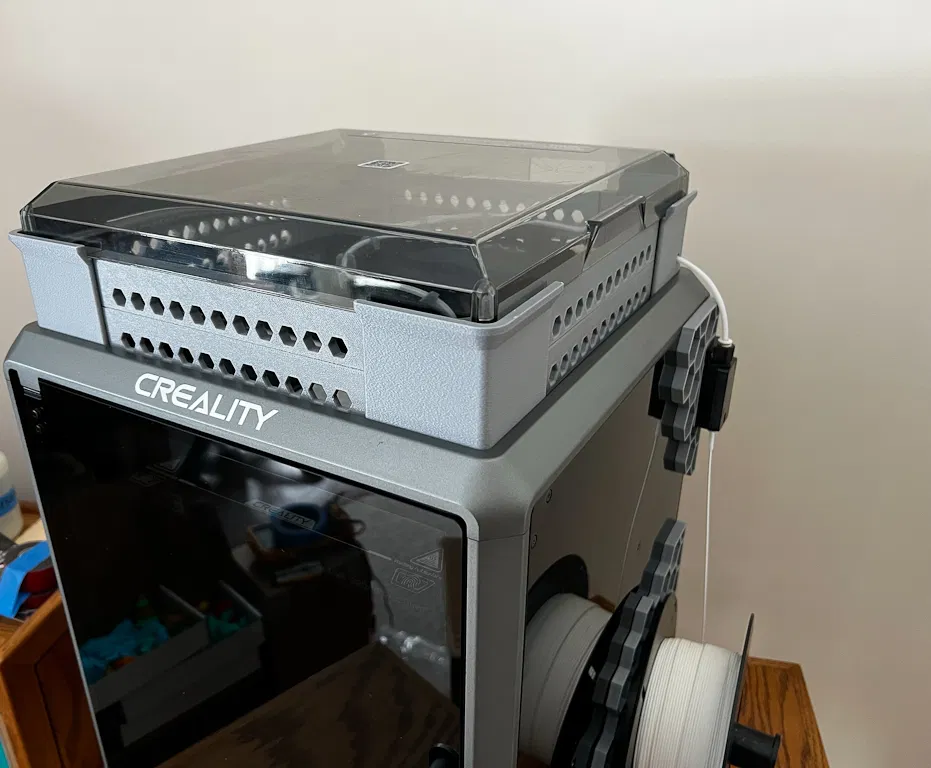

Lớn tuổi rồi nên tôi cần thêm ánh sáng để nhìn vào cái “hang tối” bên trong K1C. Ban đầu tôi lắp cái hinged lid rất hay của Joe Cooper để dễ thao tác khi thay filament. Khi tính chuyện gắn thêm LED light strips ở đâu cho hợp lý, tôi nhận ra cách duy nhất là đưa lên cao.

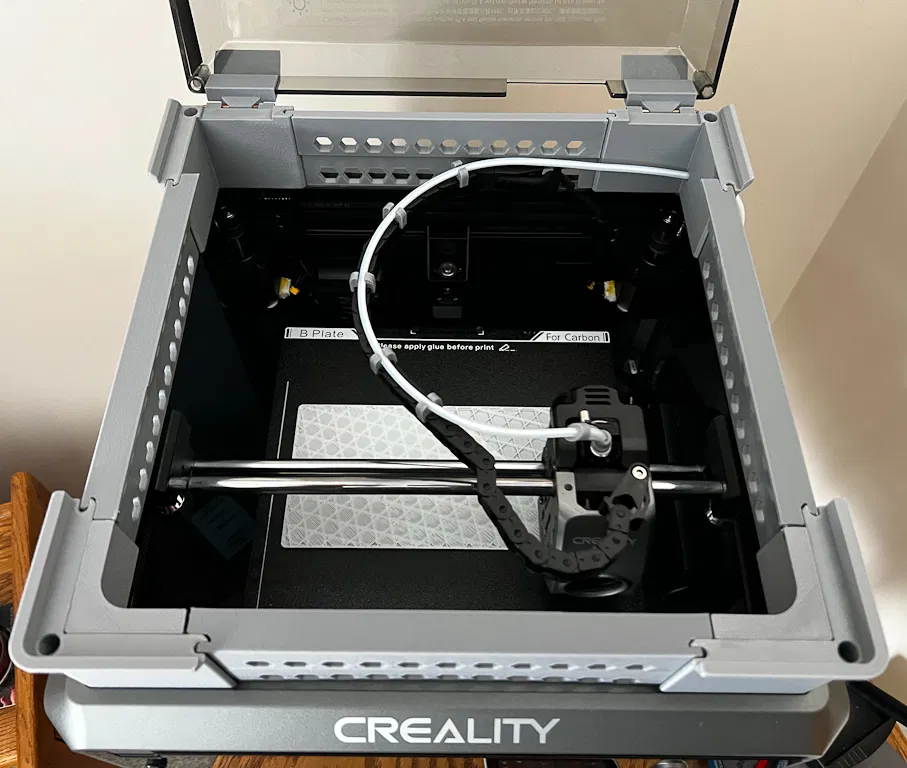

Tôi remaster lại thiết kế của Joe trong Fusion và tăng chiều cao. Mẫu này có thể dùng các “inbetweeners” bản gốc của anh ấy cho tầng dưới. Tôi làm lại chúng với lỗ thông gió dạng hex, đồng thời lấp phần khoảng trống tạo ra khi dời ống filament để thoát ra qua trụ sau bên phải, trên inbetweener phía sau.

Trong bộ file có hai phiên bản trụ sau bên phải, bạn chọn cái mình muốn: có hoặc không có lỗ cho ống filament. Số lượng từng chi tiết cần in được ghi ngay trong tiêu đề của mỗi part.

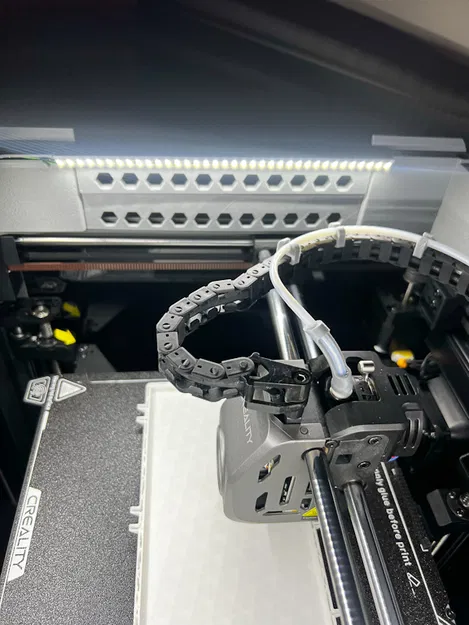

Tôi không đặt light bar ở phía sau vì sợ làm chói camera. Với cấu hình tôi đang dùng thì không bị flare ở vị trí camera zin.

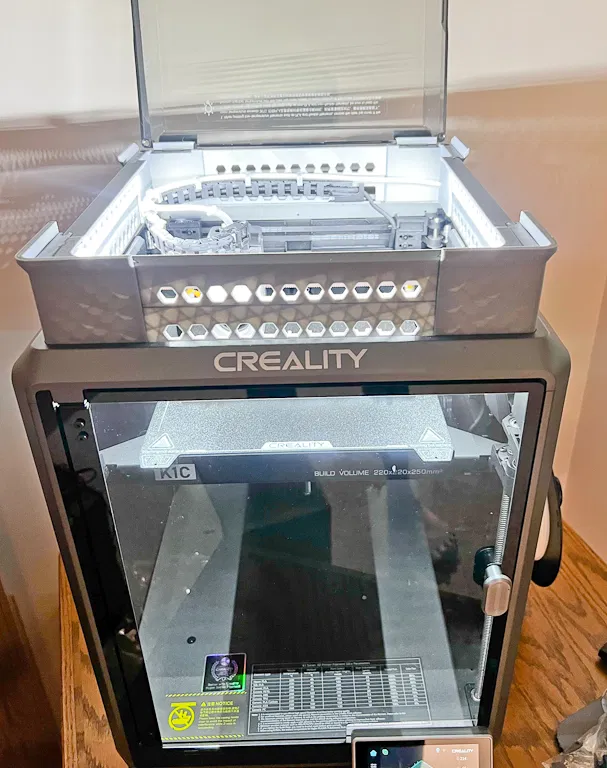

Các rãnh trên upper inbetweeners được thiết kế cho loại LED light strips phổ biến bản rộng 10 mm, dùng nguồn 24V DC, mua được từ nhiều nơi.

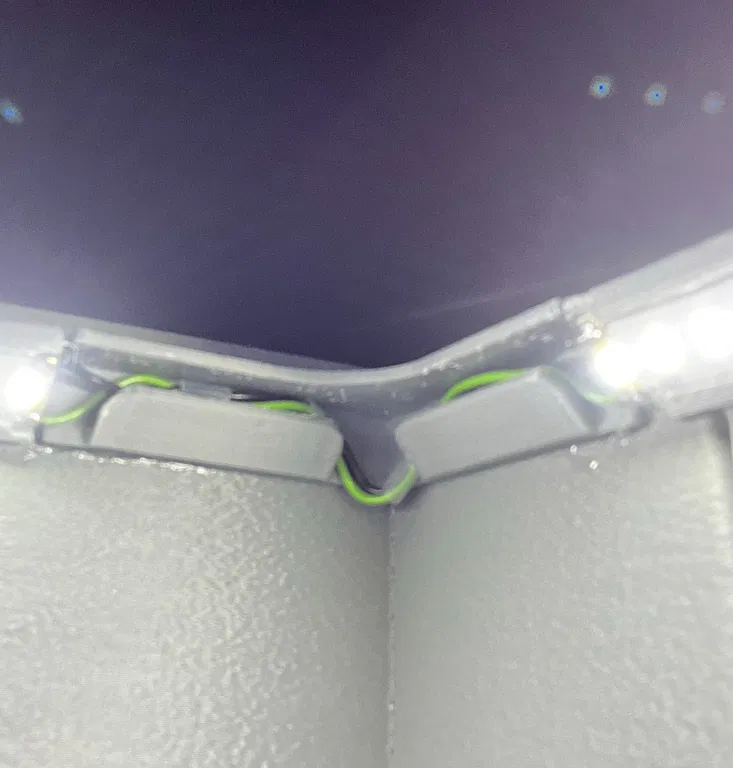

Dự án nhỏ vui vui và tới giờ dùng rất bền. Bản của tôi in bằng SUNLU Silver PLA+ với thiết lập bình thường. Các trụ cần Qty(4) vít dài 30 mm, loại 3 mm. Chốt bản lề thì tôi dùng dây đồng đặc #10 lấy từ một đoạn ngắn dây ROMEX. Tôi bẻ thành hình chữ “L” và bấm (crimp) nhẹ ở giữa để khít trong bản lề của nắp. Tôi dán các miếng che dây ở góc bằng keo superglue dạng gel.
