Bảng điều khiển A320: Landing Gear và Autobrake

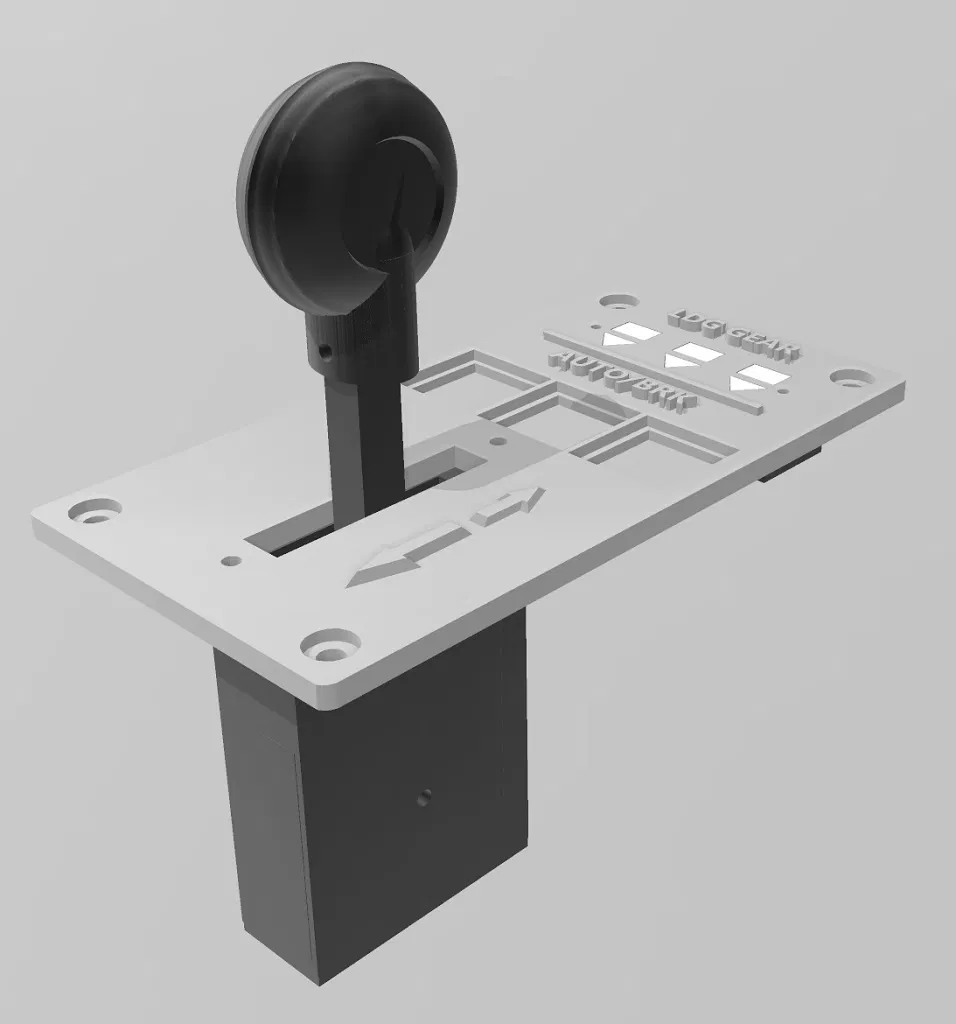

Panel này cho home cockpit của mình chứa càng đáp (landing gear) hoạt động đầy đủ, 3 nút autobrake và 6 LED để hiển thị trạng thái của càng đáp.

Với các nút autobrake mình dùng loại nút KD2-22 quen thuộc.

Phần điện tử và logic làm bằng Arduino và Mobiflight.

Gear Sign Mask được in bằng PLA trong (transparent PLA).

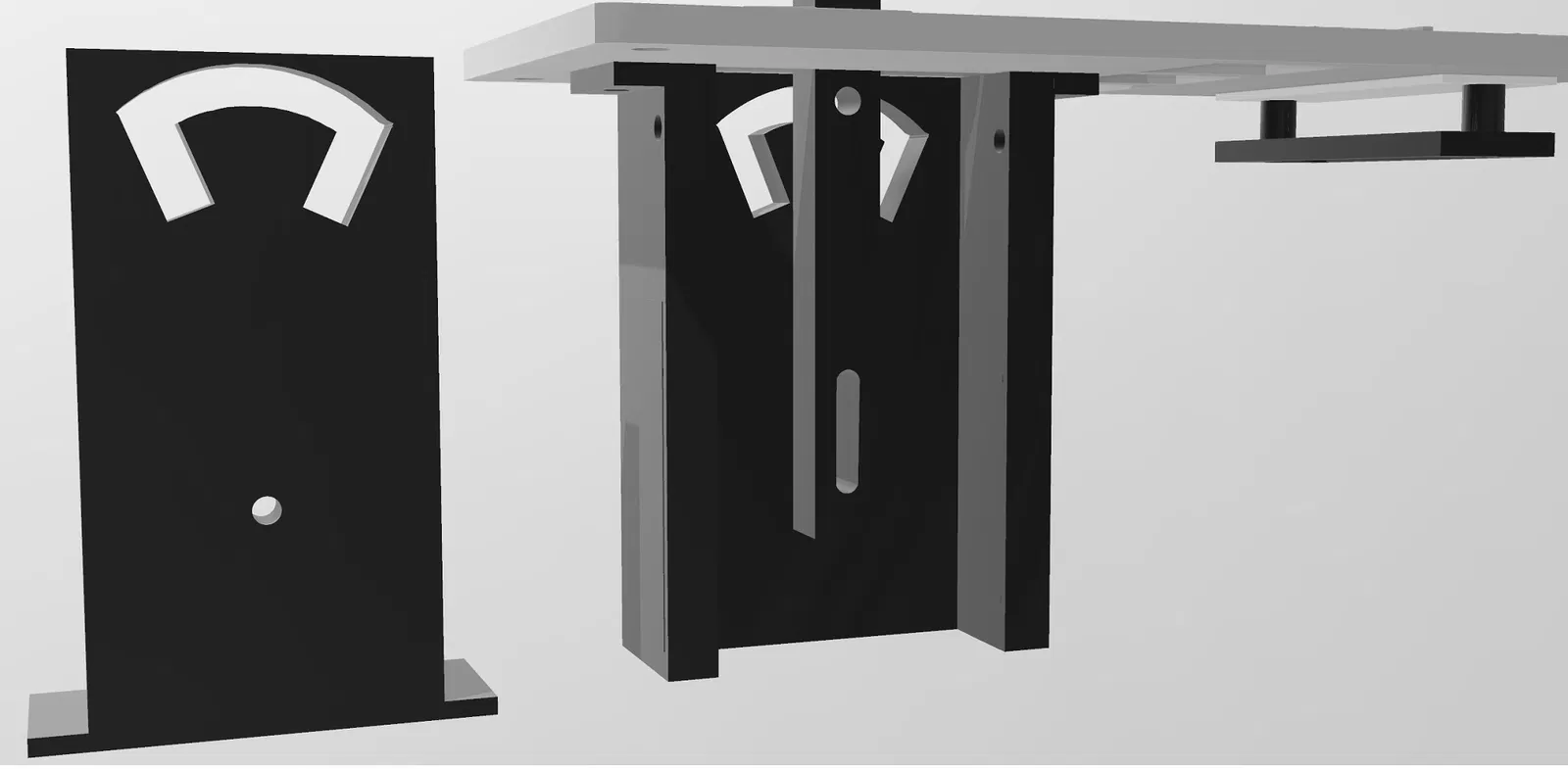

Gear PCB Holder giữ một PCB nhỏ, nơi các LED được hàn lên.

Không cần bộ phận đặc biệt nào và so với thiết kế gốc thì mình dùng dây thun thường thay cho lò xo.

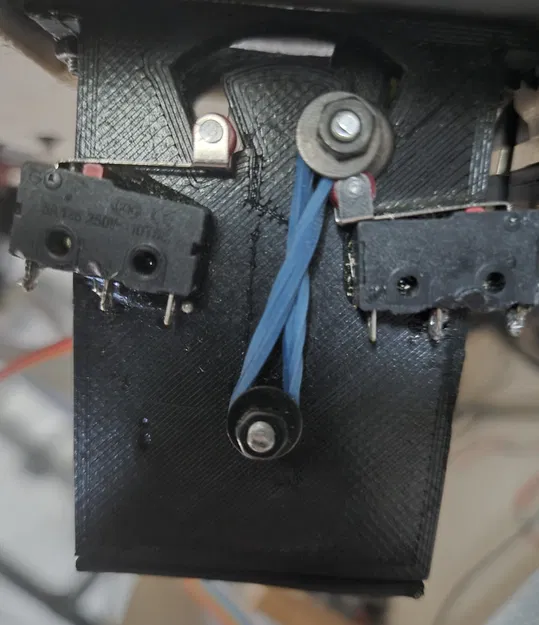

Hình ảnh cho thấy cách lắp với hai con M3*30, một ít long đền (washers) và ê-cu (nuts), cùng một vít chặn M2 (M2 grub screw) để cố định phần đầu vào cần gạt.

Hai microswitch được dán vào vỏ bằng keo 502 (super glue).

Cập nhật ngày 18 tháng 11, 2025

Mình thêm một “light protector” nhỏ để đặt lên PCB Holder sau khi đặt PCB vào, nhằm che bớt ánh sáng đỏ hoặc xanh một chút.
