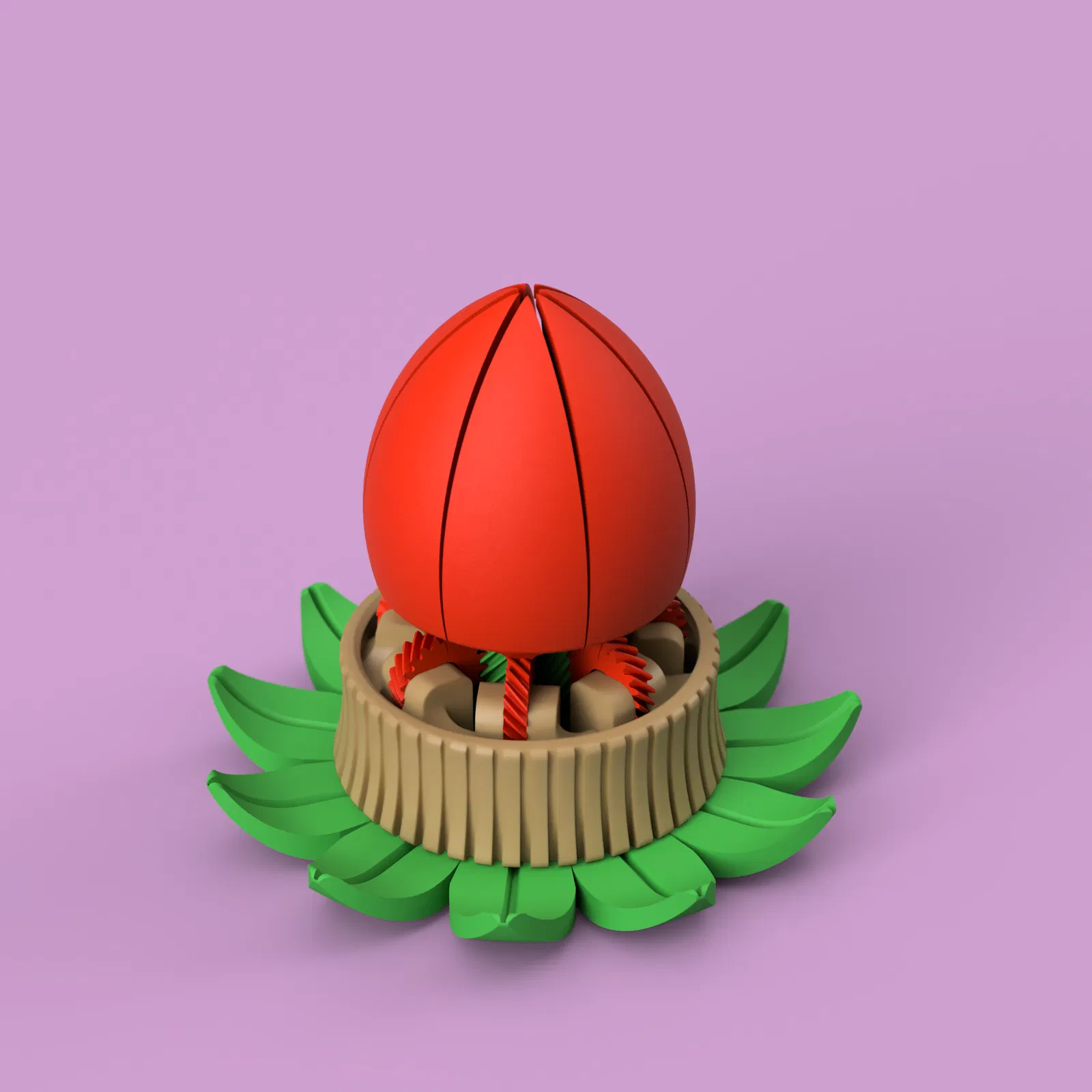

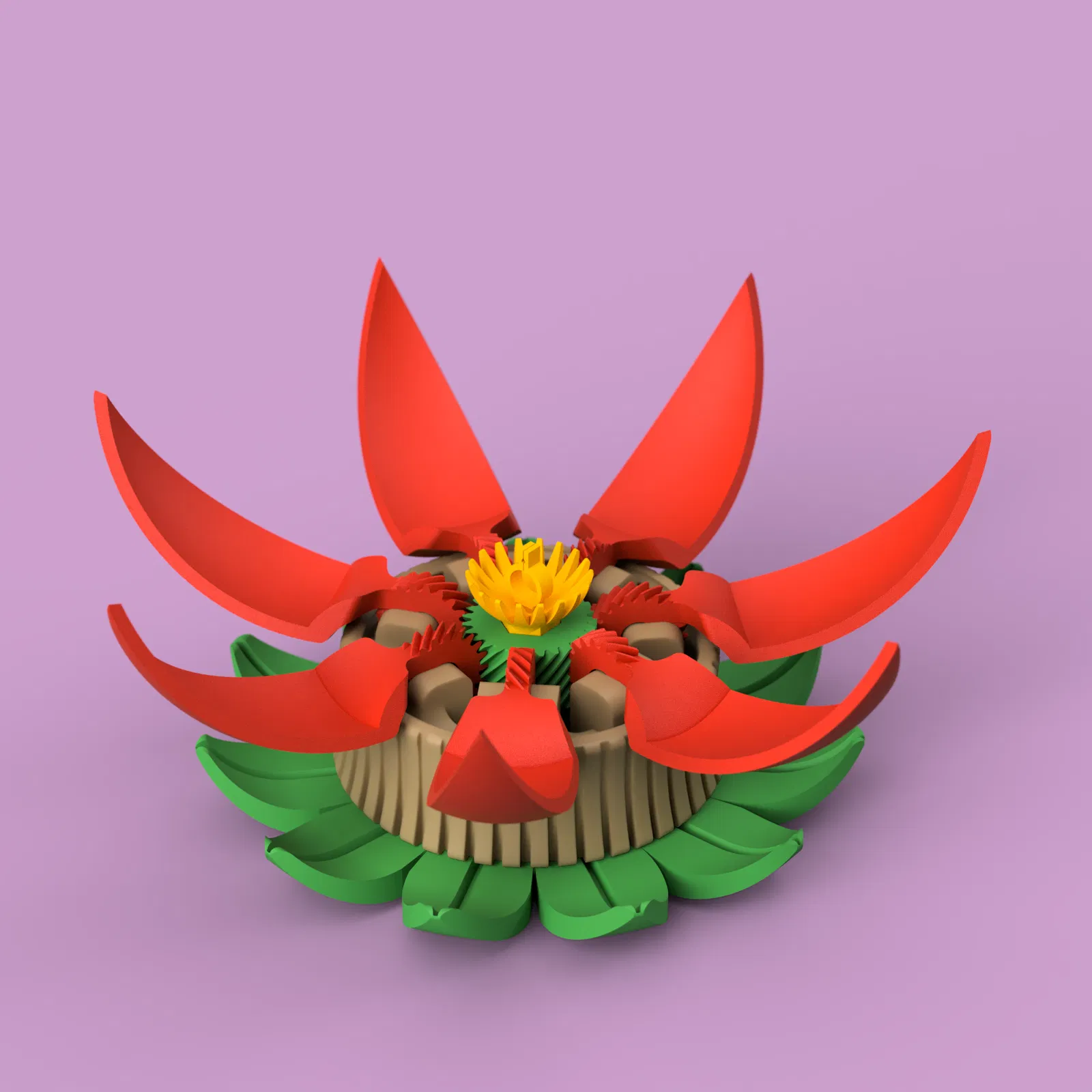

Flower Box – Hộp hoa xoay mở (twist-open) tùy biến

Về mẫu (Model):

Flower Box này kiểu mô-đun, rất dễ tùy biến. Mình dùng ren (threads) in 3D để ráp các phần của hộp lại với nhau, nên bạn có thể thay phần “box” bằng thiết kế của riêng bạn, miễn là phần ren khớp là được!

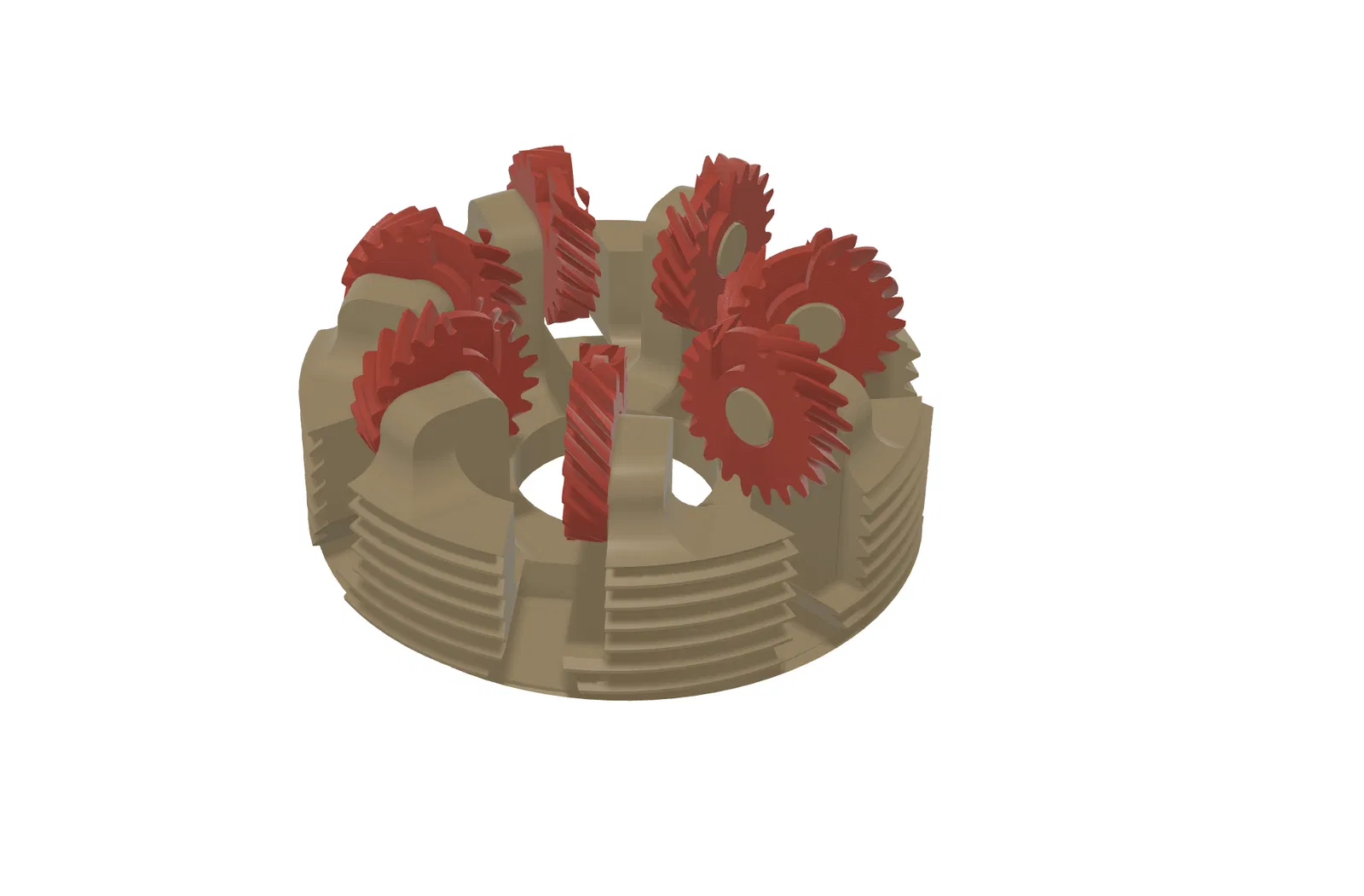

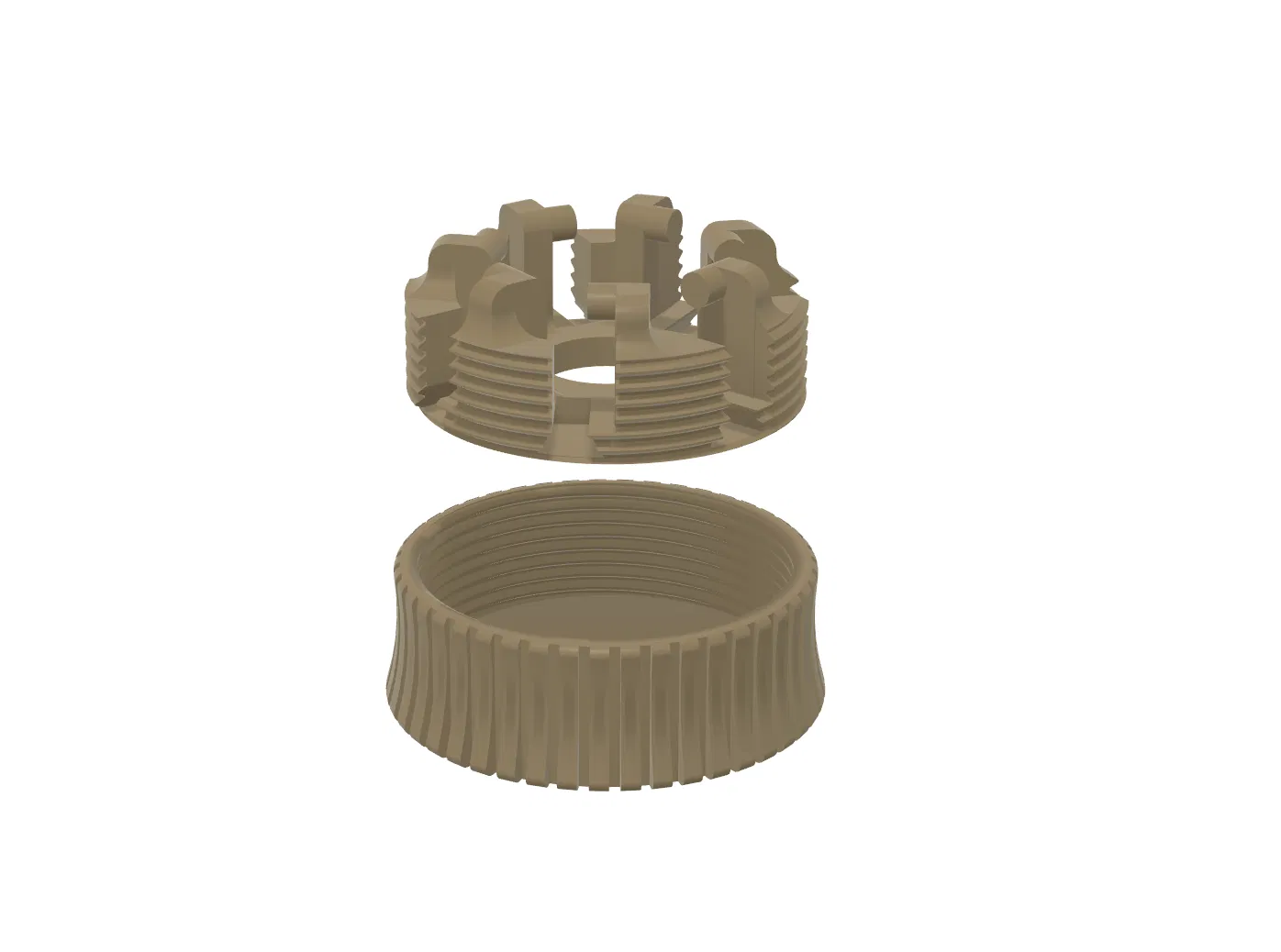

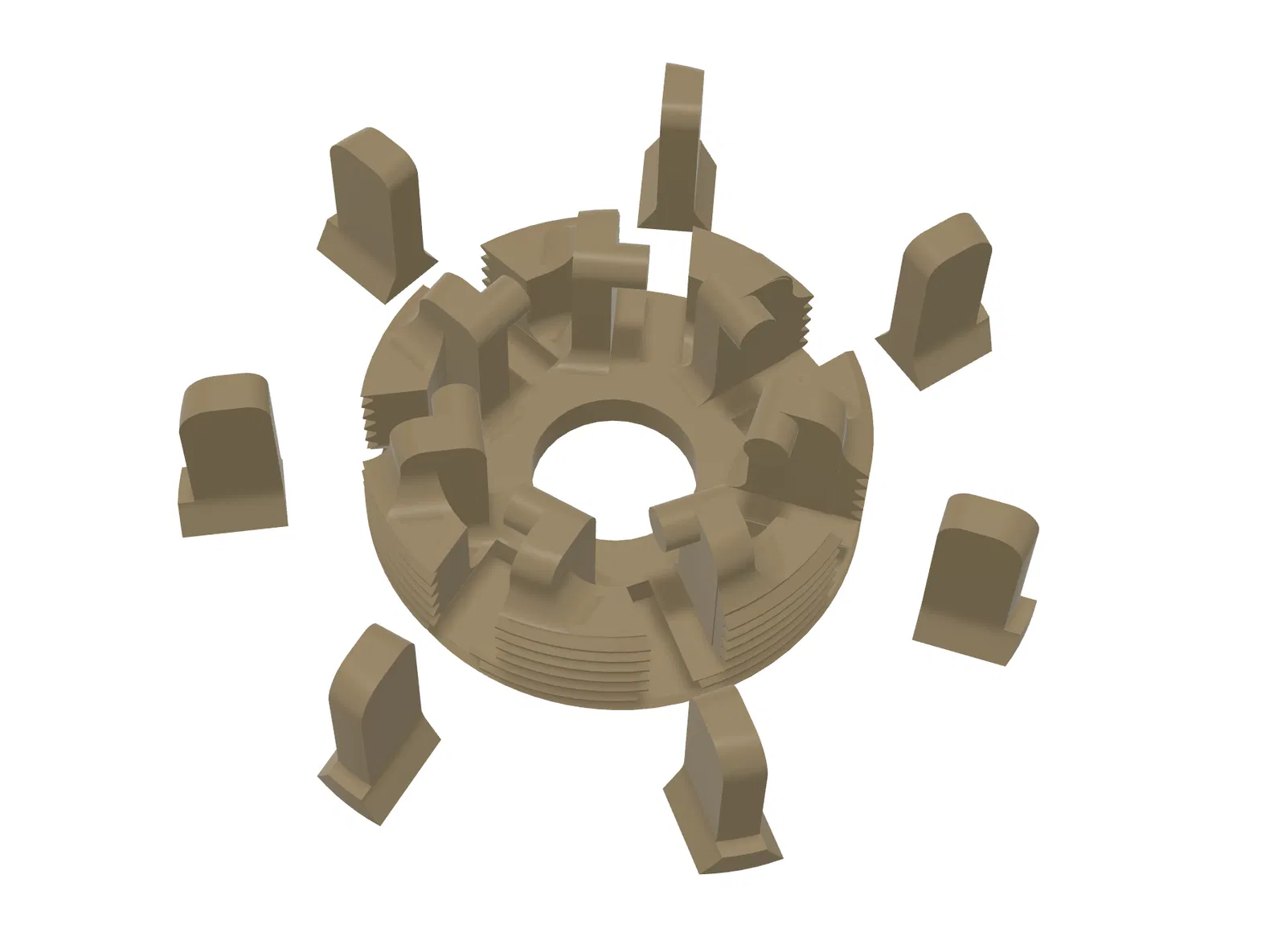

Flower Box dùng cơ cấu screw gear với góc xoay 45° để chuyển chuyển động quay từ một trục sang trục khác. Phần holder giữ các driven gears; dung sai (tolerances) chỗ này phải thấp, vì nếu driven gears bị lắc (wobble) thì sẽ không chạy. Holder vặn vào sleeve để bạn tùy biến phần thân giữa của hộp và giúp kẹp/giữ chắc hơn.

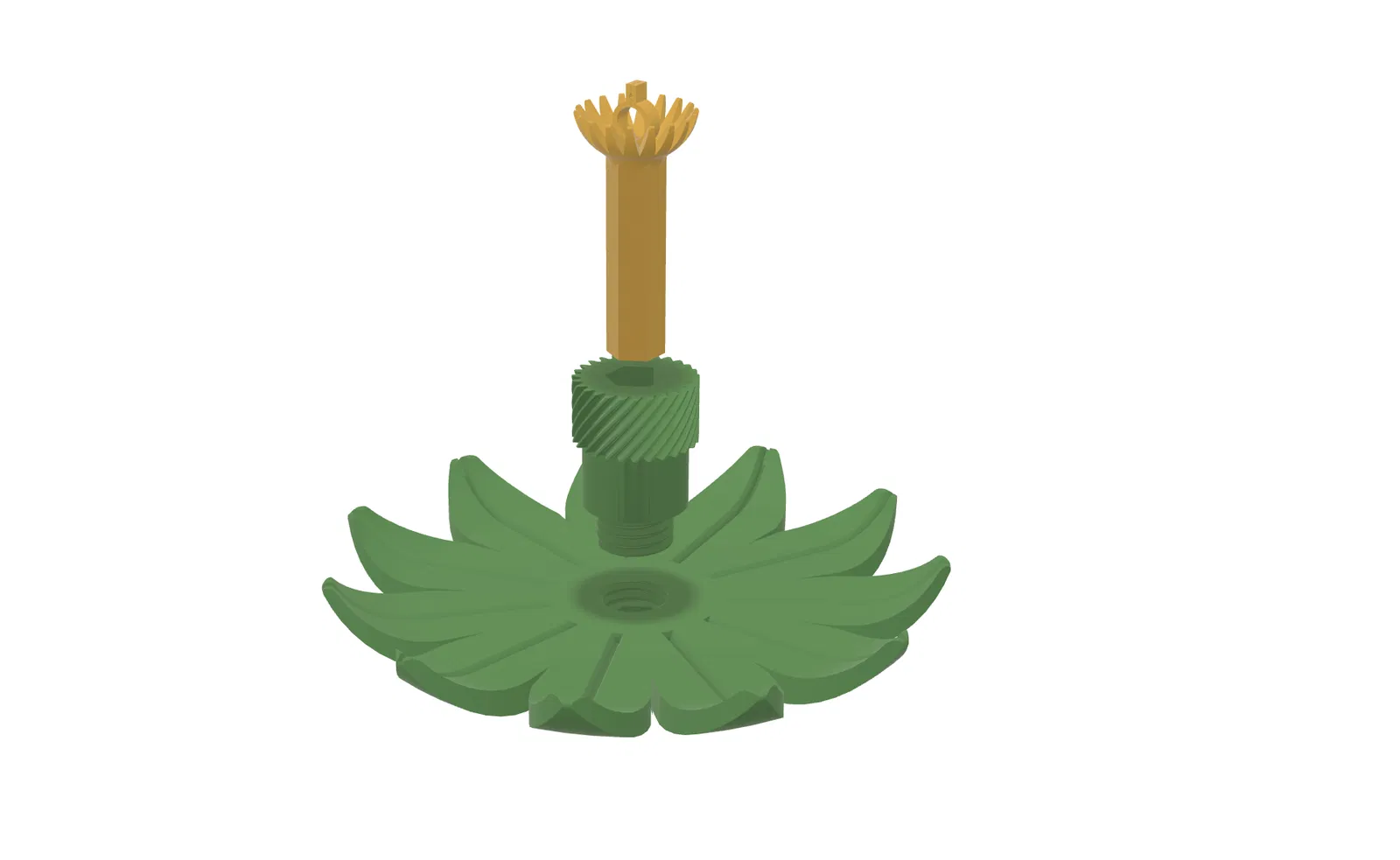

Driving gear trượt vào phần giữa, có một đoạn ren thò ra ở đầu. Bạn có thể vặn phần base (phần sẽ xoay ở đây) vào. Vặn xong thì gắn stem (miếng khóa) để tránh base bị tự tháo ren, đồng thời stem cũng là món trang trí/trưng bày — mình làm dạng ring holder, nhưng bạn đổi sang thứ khác cũng dễ, ví dụ như làm kiểu “giơ ngón tay” với ai đó ;)

Lắp ráp (Assembly):

1. Lắp các bánh răng (gears) và các cánh hoa (petals)

2. Đưa chúng vào đúng các khe (slots)

3. Khóa cố định bằng slider để chúng không tuột ra

4. Vặn sleeve vào

5. Đẩy petals vào hết cỡ (cần ở cùng một vị trí để canh thẳng)

6. Trượt driving gear vào, cố gắng đừng làm petals xê dịch để giữ đúng canh hàng.

7. Vặn base vào

8. Gắn miếng khóa lục giác (hexagon locking piece).

Thiết lập in (My Print settings):

• Gears:

  • Mình thiết kế gears để bạn có thể in petals và gears riêng. Sau đó mình dùng keo để dán cố định lại với nhau. Gears mình in bình thường với mặt phẳng đặt xuống bàn in, còn petals thì dựng cạnh (on their edge) và dùng tree supports cho các phần overhang.

• Holder và sleeve:

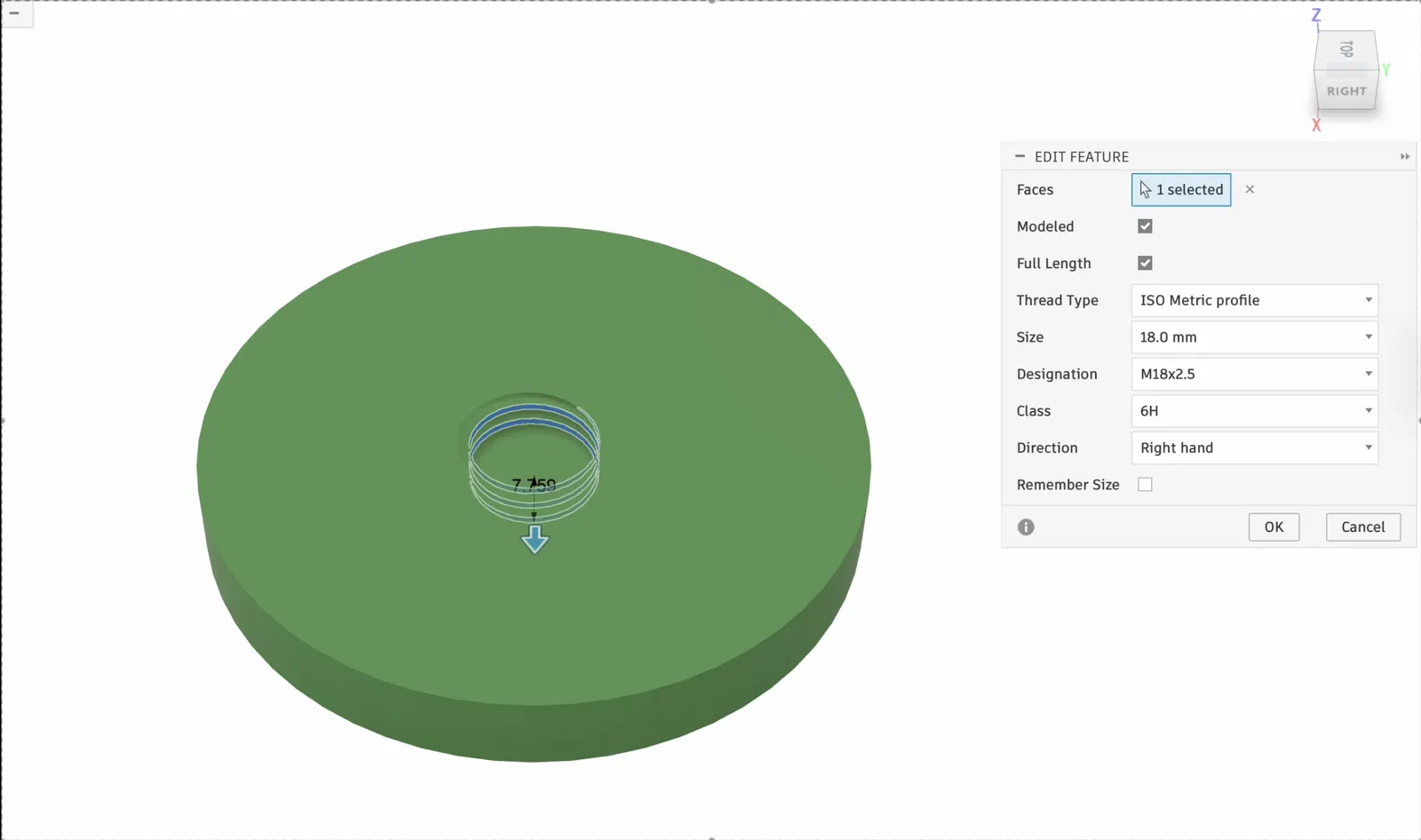

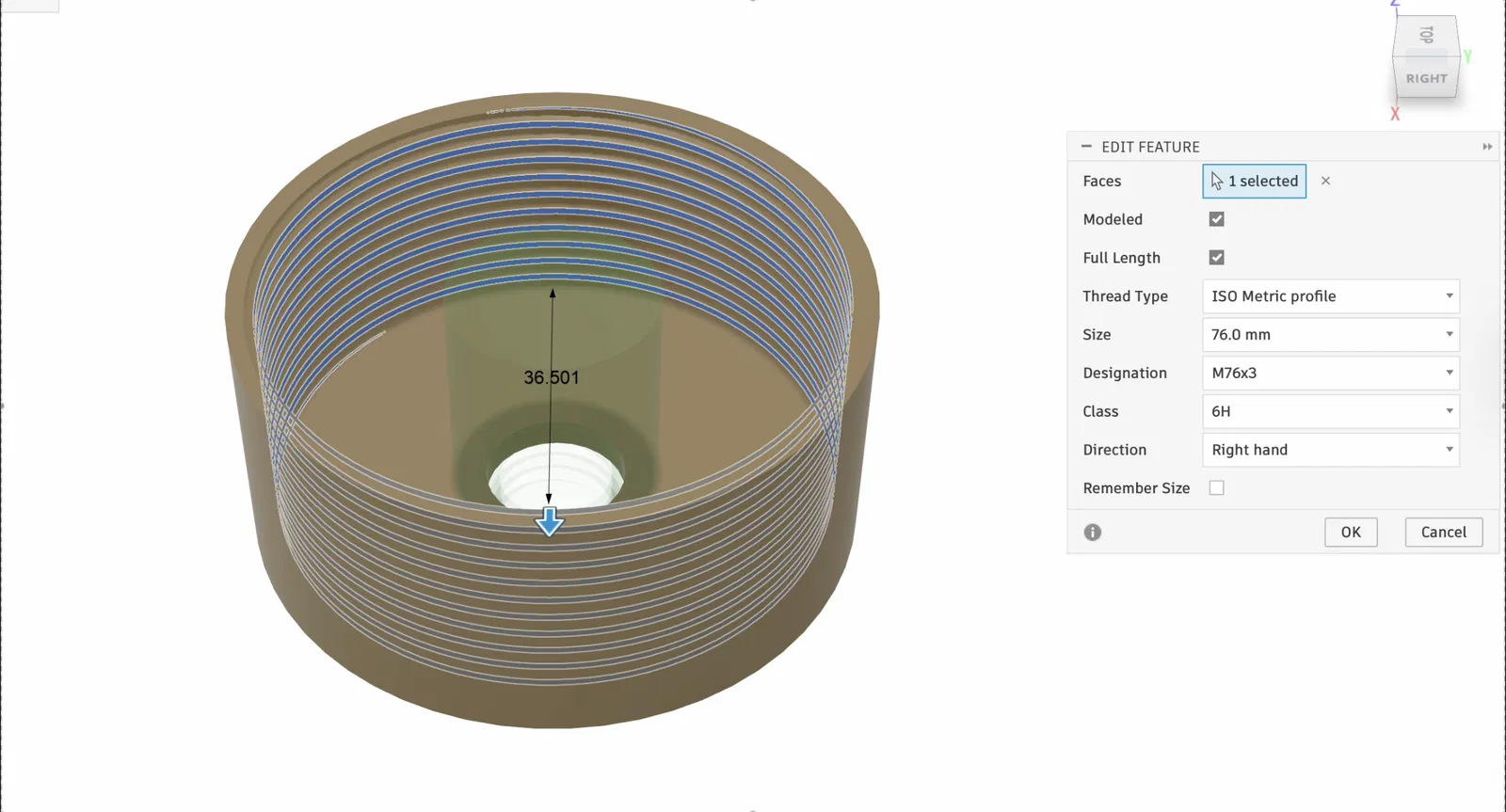

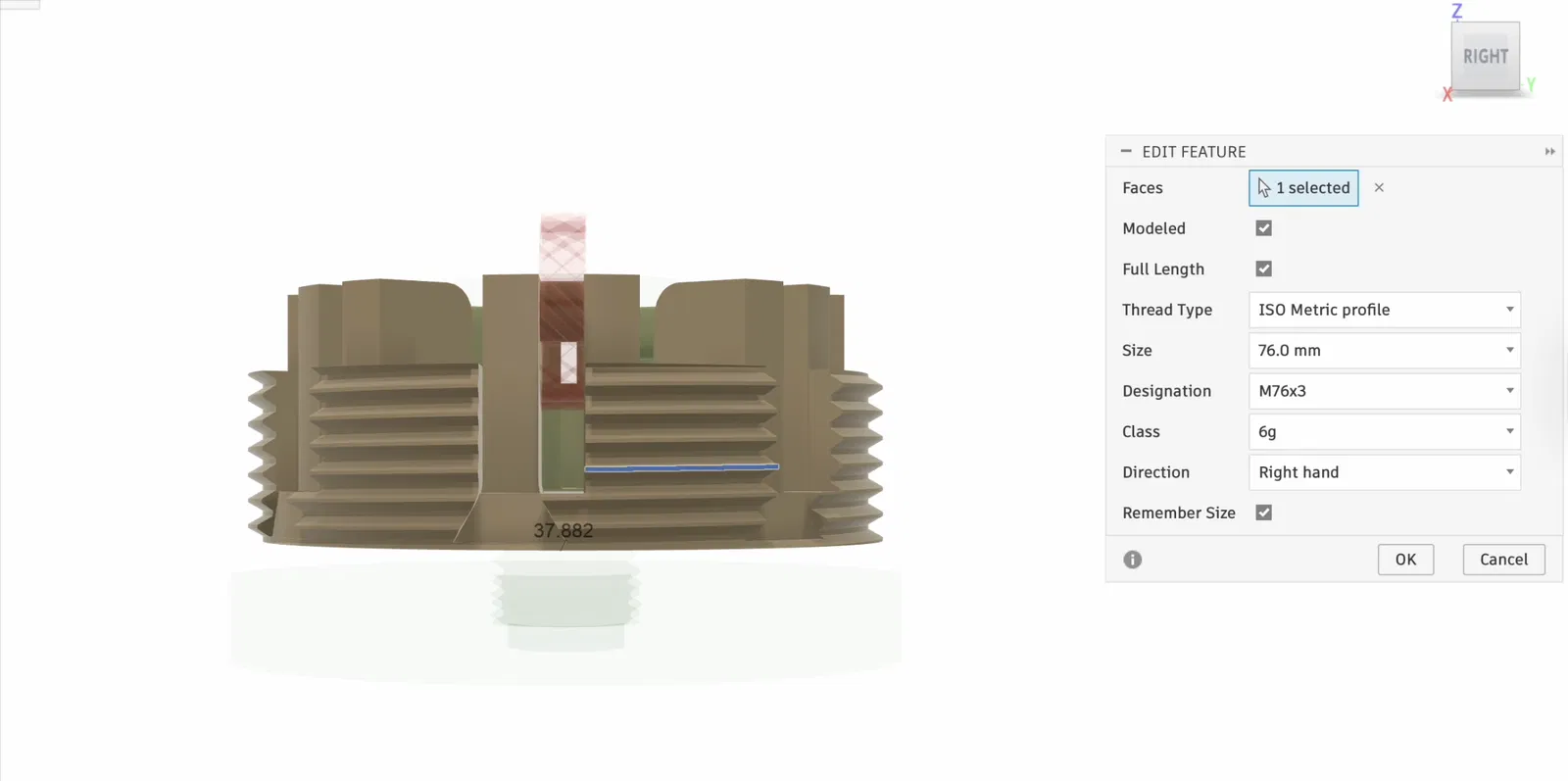

  • Ren của sleeve mình có làm offset vì máy in của mình cứ in hỏng chỗ đó, còn holder thì dùng tree supports cho phần trục (shaft).

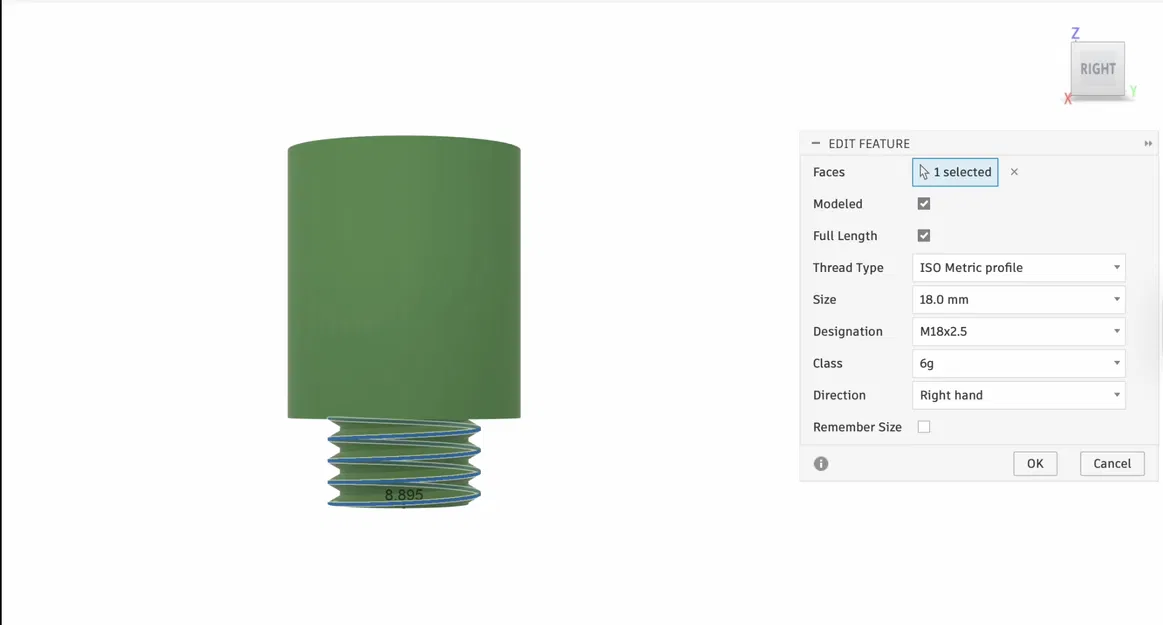

• Driving gear:

  • Đặt phần gear phẳng xuống mặt bàn in, phần ren hướng lên trên.

• Base/ Slider Attachment:

  • Vì mặt đáy không phẳng nên mình không thể in theo đúng hướng “bình thường”, mình in nghiêng 45°. Chất lượng in sẽ không đẹp nhất tại chỗ chạm mặt bàn in, nhưng các chỗ khác thì ổn. Mình dùng tree supports cho phần này.
