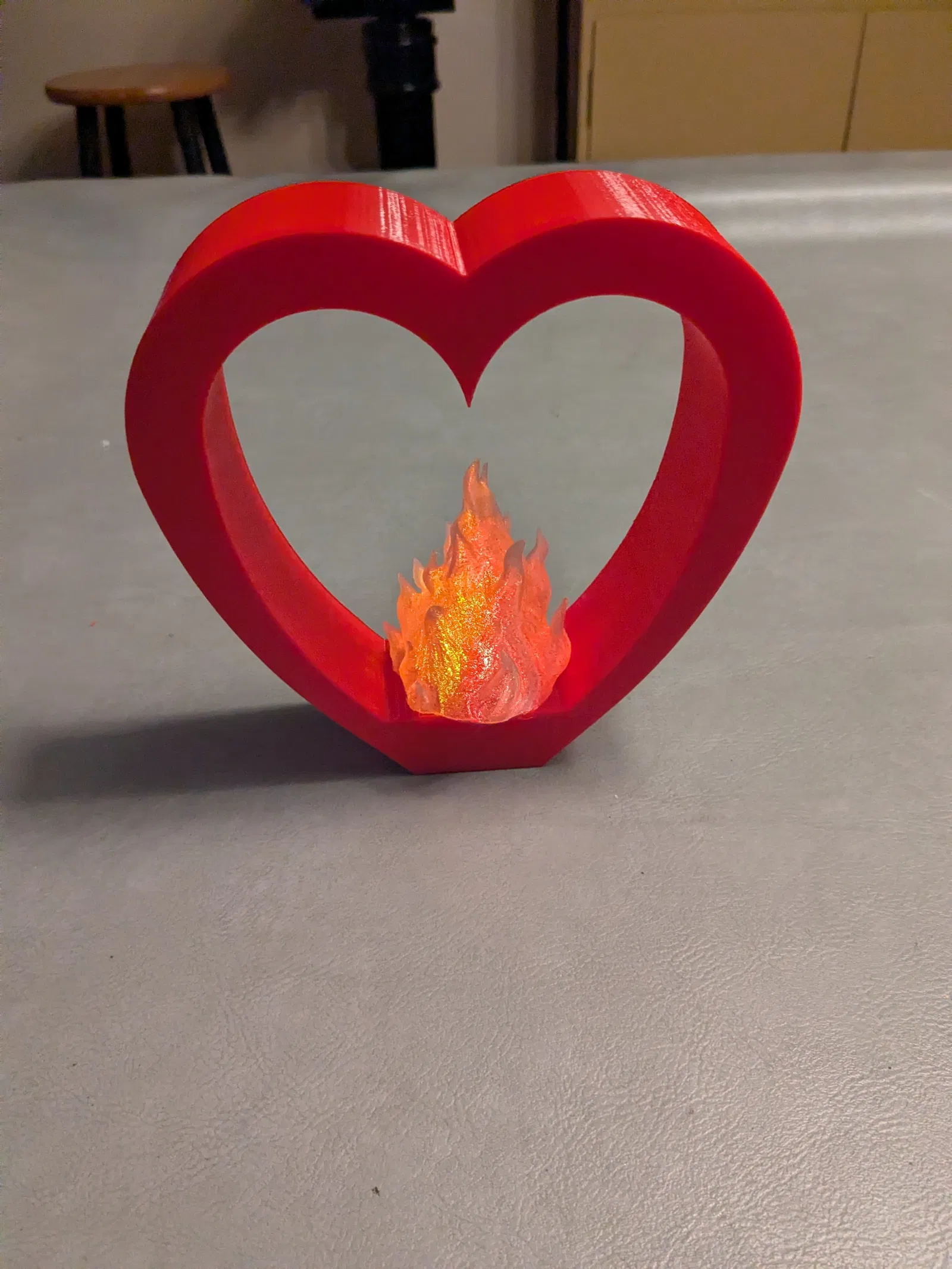

Burning Heart flashing LEDs – Đế LED nhấp nháy cho tim bốc lửa

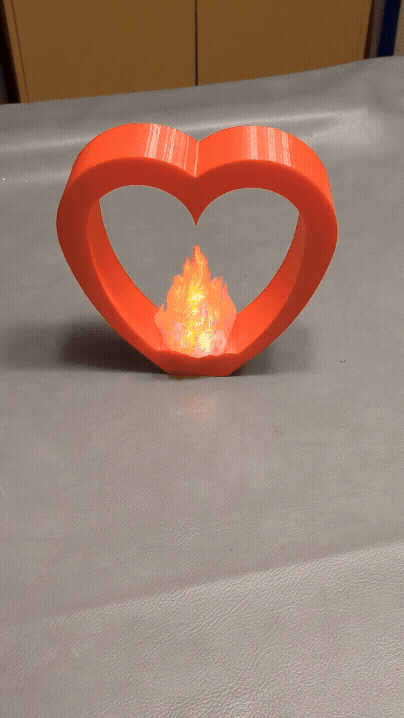

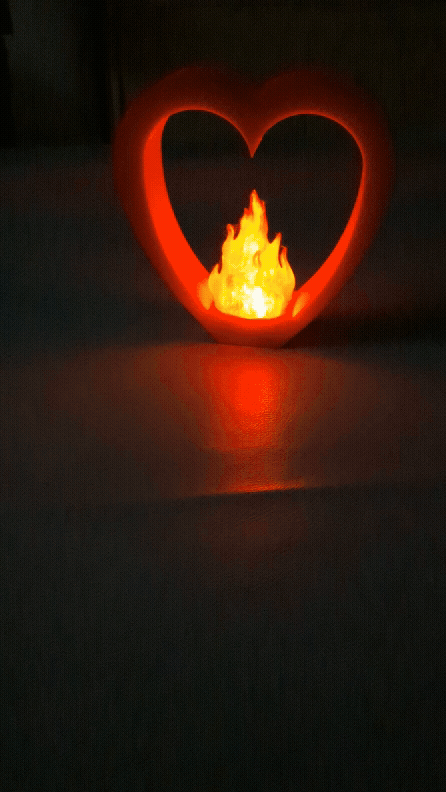

Mẫu này là một đế LED cho tượng/điêu khắc hình Trái tim. Đế LED được thiết kế để dùng với LED nhấp nháy (flashing LEDs) loại 3mm. Hiệu ứng nhấp nháy nằm sẵn trong LED nên không cần gì thêm ngoài pin 2032. Mình dùng kết hợp LED đỏ và vàng để ra đúng hiệu ứng mong muốn – xem file gif đính kèm.

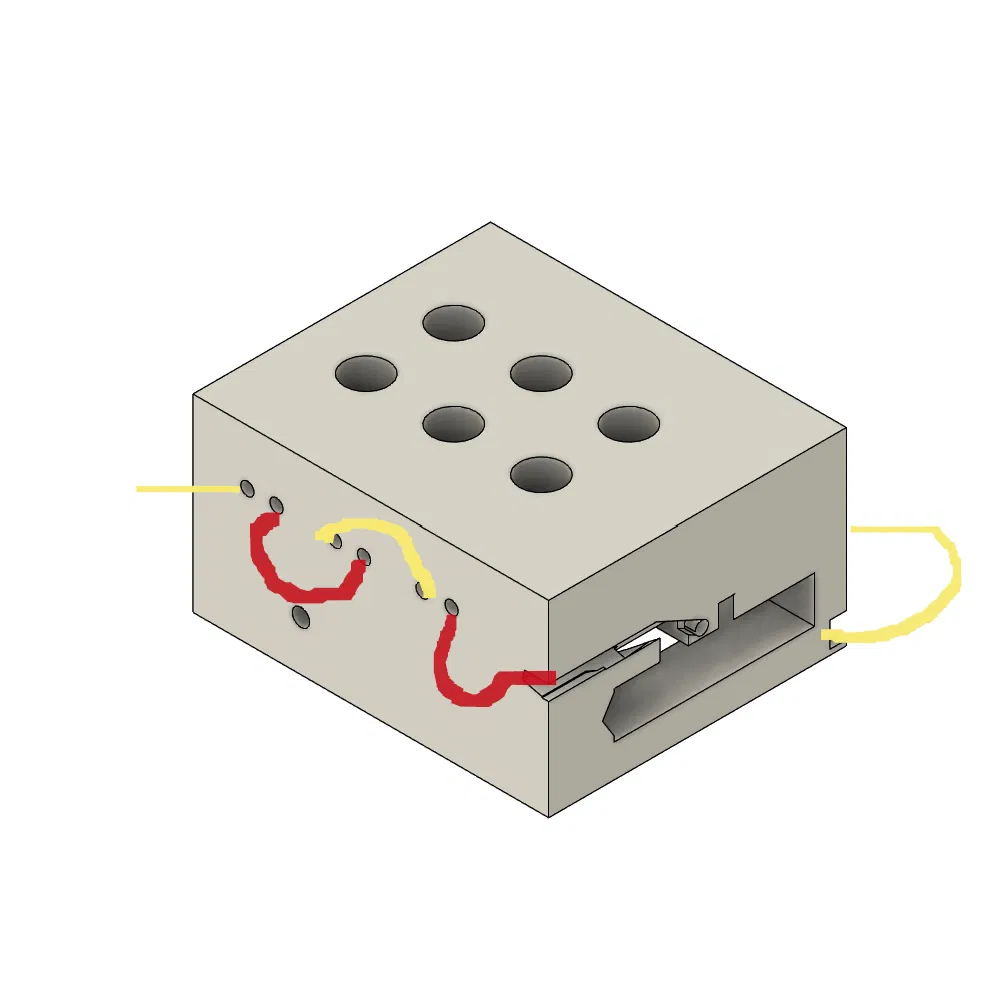

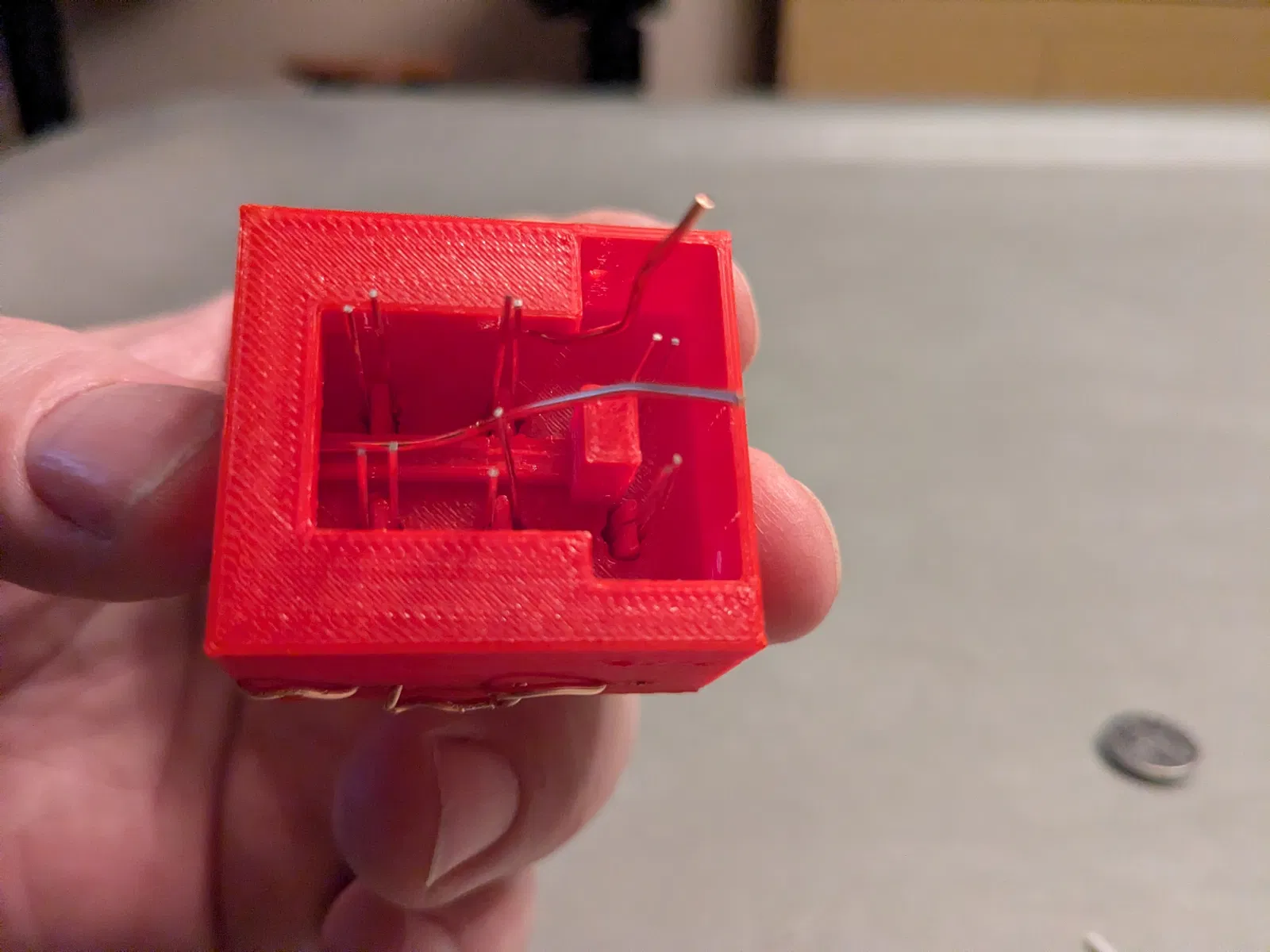

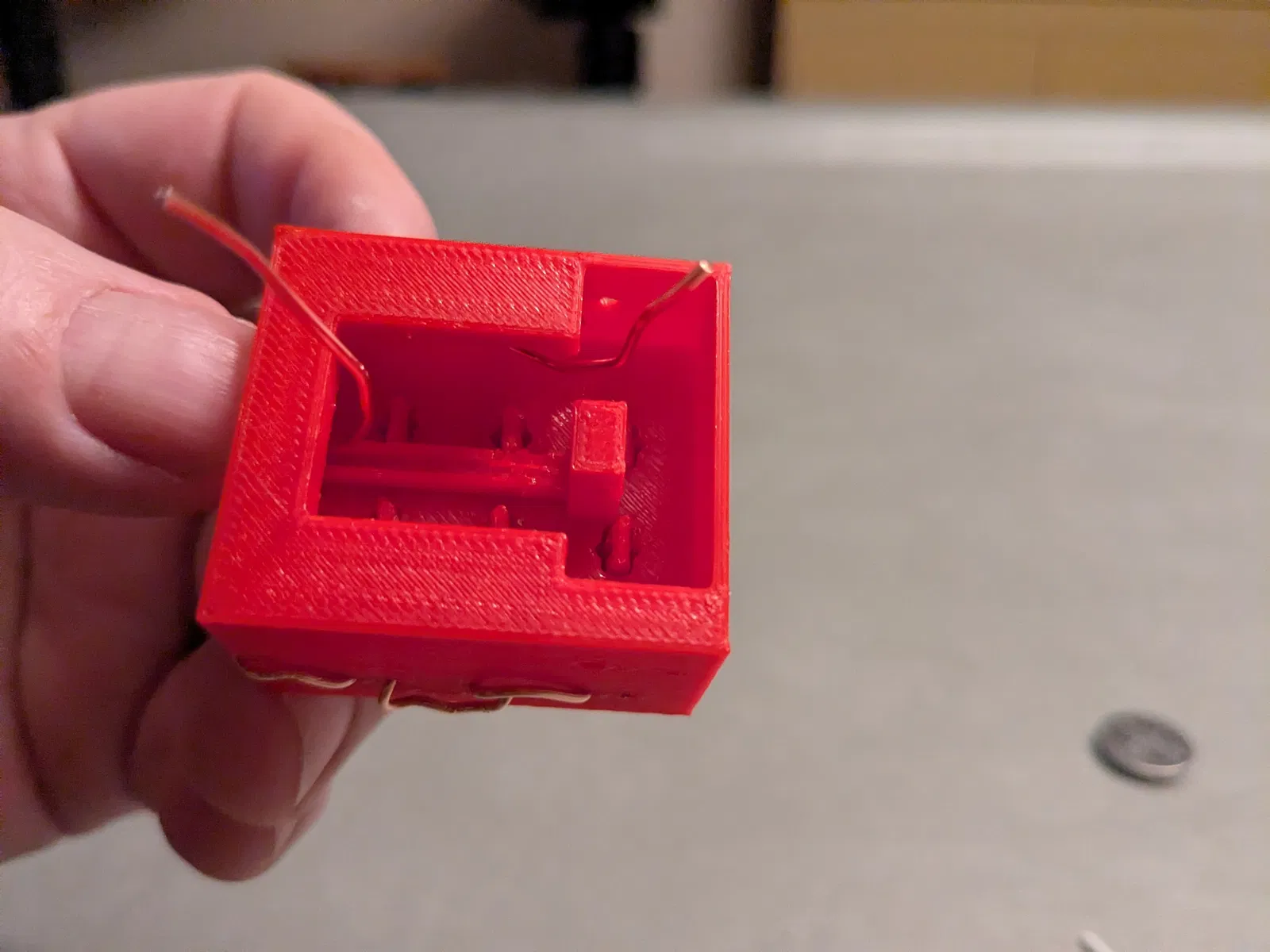

Phần đế được đi dây bằng dây chuông 24ga (bell wire) và tuốt bỏ lớp cách điện. Dây chuông được luồn xuyên qua đế và vào khu vực đặt pin để làm các điểm tiếp xúc. Xem sơ đồ để đấu dây.

LED được gắn vào các ngàm/holder đi kèm rồi ép khít (press fit) vào đế để tiếp xúc với dây chuông. Chân dài của LED là cực dương (+). Bạn sẽ cần cắt chân LED khá sát để chúng không chạm/ảnh hưởng tới khay/holder pin.

Red LEDs: Amazon.com: Chanzon 100 pcs 3mm Blinking Red LED Diode Lights 1.5Hz Flashing (Diffused Lens Frosted Round DC 2V 20mA) Bright Lighting Bulb Lamps Electronics Components Indicator Light Emitting Diodes : Industrial & Scientific

Yellow LEDs: Amazon.com: Chanzon 100 pcs 3mm Blinking Yellow LED Diode Lights 1.5Hz Flashing (Diffused Lens Frosted Round DC 2V 20mA) Bright Lighting Bulb Lamps Electronics Components Indicator Light Emitting Diodes : Industrial & Scientific

In PETG với nozzle .4 và layer .2, dùng supports chọn lọc (xem file gcode).

Lưu ý: file gcode dành cho Prusa Mini có gắn Bondtech extruder. Không dùng cho Mini tiêu chuẩn. File này cũng giúp hình dung khá rõ mình đặt organic supports ở đâu.

Mình đã cập nhật mẫu để dùng một phần ngọn lửa (flame) có thể chia sẻ, nên bản này giờ là một derivative.

Phần của mình được cấp phép sử dụng miễn phí. Nếu có thì mình sẽ dùng beerware license.
