Kệ để tay cầm game kèm gác tai nghe tuỳ chọn

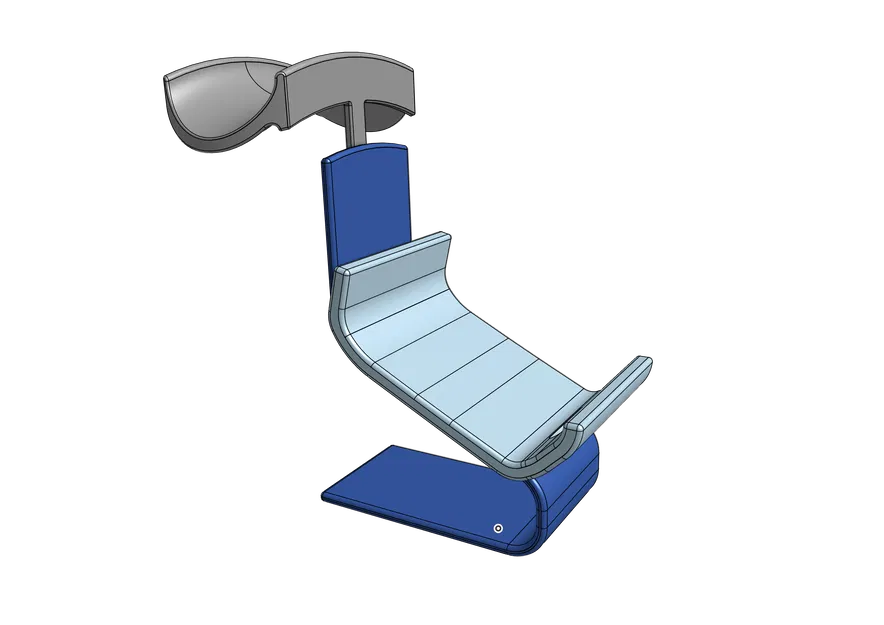

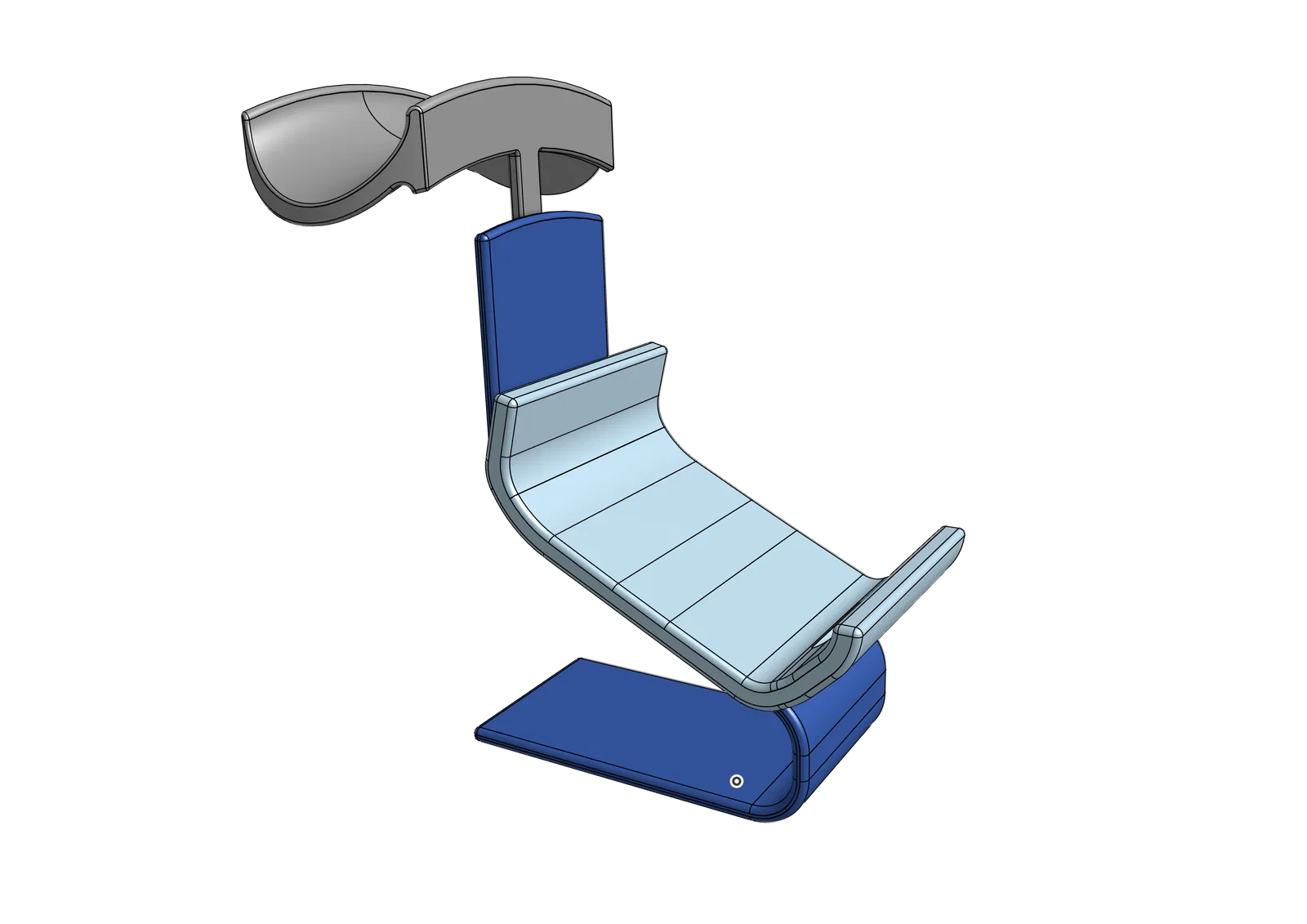

Kệ để game controller dạng 3 phần, dùng chi tiết chữ “S” để liên kết và có ngàm chữ “C” lắp vào khe chữ nhật (có thể cần dán keo tuỳ dung sai). Có file riêng cho gác tai nghe tuỳ chọn; kèm STEP và link OnShape.
Mô tả

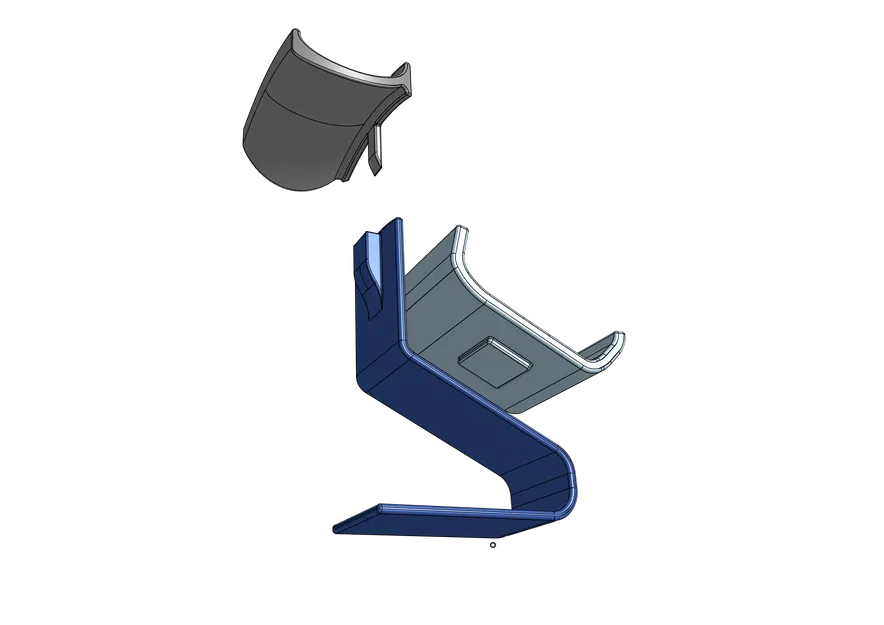

Kệ được chia thành 3 phần, trong đó phần cong hình chữ "S" là chi tiết dùng để giữ và liên kết mọi thứ lại với nhau. Ngàm kẹp hình chữ "C" sẽ lắp vào khe chữ nhật trên kệ như ở hình thứ 2, và tuỳ theo dung sai (tolerances) của máy in của bạn thì có thể CẦN DÁN KEO.
Hãy slice và in file ModelLayout cho kệ tay cầm (controller stand). Phần gác tai nghe (Optional Headset rest) được để trong một file riêng.
Phần gác tai nghe tuỳ chọn có một mặt hoàn toàn phẳng ở cạnh phần “đuôi”, nên nếu máy in của bạn ổn thì có thể in phần này không cần supports.
Mẫu được thiết kế bằng OnShape, lưu tại "https://cad.onshape.com/documents/f2dcb4c9ec14406658633678/w/27da633af2bbc4584612b07b/e/53c70077460bd6e50748ecab?renderMode=0&leftPanel=false&uiState=698190687017f869f03fc23f" và được để public/free để ai có tài khoản OnShape cũng có thể copy. Mình cũng đã kèm file STEP trong này.
Mẫu được làm theo hướng parametric nhiều nhất có thể (trong khả năng của mình), và mình đã mô tả các parameters rồi, nên bạn cứ thoải mái chỉnh thông số rồi in. Cảm ơn.
