Jig khoan bản lề cửa (HINGE DRILL JIG)

Tác giả PGold

Lượt tải: 1.354
Lượt thích: 290
Lượt coi: 6.501
Bản remix: 1
Bình luận: 0

Tải tất cả (.zip)· 5 file · 1,3 MB· 1,3 MB

File 5 1,3 MB

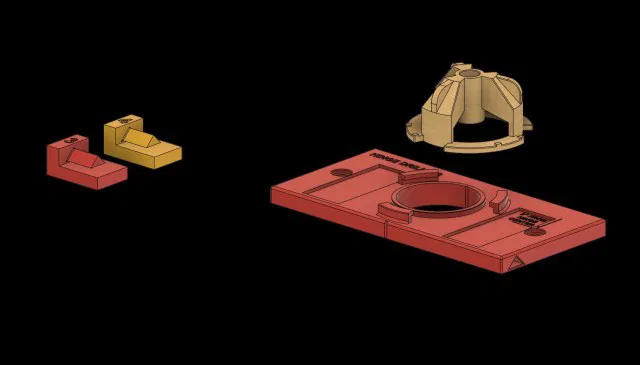

HINGE_DRILL_JIG_BASE_v7_1770603910.stlSTL · 954,8 KB
FORSTNER_HOLDER_1770603911.stlSTL · 293,3 KB
PIN_HEADED_M8_1770603912.stlSTL · 51,4 KB
STOPPER_3mm_1770603912.stlSTL · 30 KB
STOPPER_4mm_1770603913.stlSTL · 12,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Chưa lấy được danh sách bản remix lúc này.

Coi hết 1 bản remix

Thông tin

Mã mẫu: #214851
Danh mục: DIY
Ngày đăng: 09/02/2026
Giấy phép: CC0 — Phạm vi công cộng

Mô tả

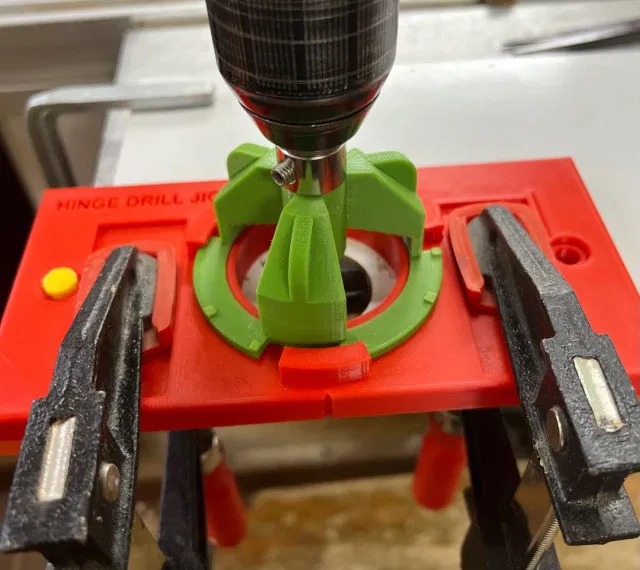

Mình không hài lòng khi dùng một bộ jig khoan bản lề cửa (lỗ đường kính 35mm) sản xuất Trung Quốc vì kích thước và có nhiều tùy chọn mình không cần. Giữ lại nguyên lý hoạt động của nó, mình chỉnh sửa để phù hợp nhu cầu của một người mê làm mộc bình thường.

In bằng PRUSA MK3s, vật liệu PLA.

Phần FORSTNER HOLDER bắt buộc phải dùng support (trên PRUSA chọn “Support on build plate only”).
Tất cả các phần còn lại – không cần support.
In toàn bộ chi tiết với layer height 0.15mm (Speed type) và 20% infill.

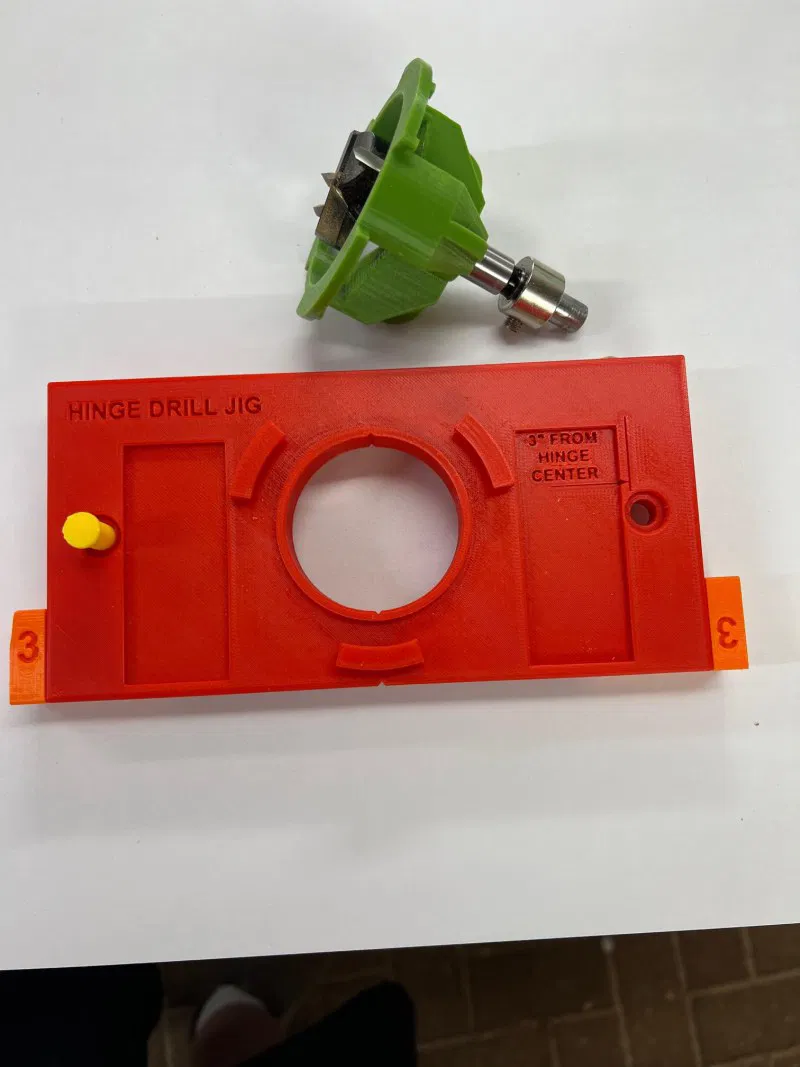

Chọn kích thước Stopper theo nhu cầu (cần in 2 cái cùng kích thước). Kích thước này sẽ quyết định khoảng cách giữa tiếp tuyến của vòng tròn khoan và mép cánh cửa.

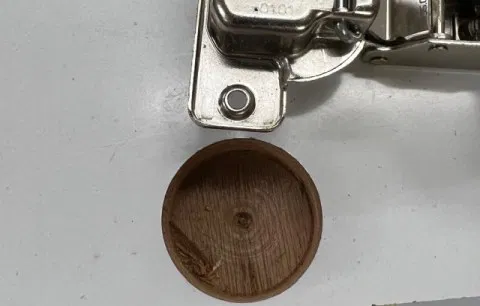

Mình không thấy cần thiết phải khoan các lỗ gia cố cho bản lề vì mỗi hãng sẽ có kích thước khác nhau, và các lỗ này có thể khoan trực tiếp thông qua các lỗ có sẵn trên bản lề.
