Đồ gá Dewalt 600/611 Palm Router cho Makita Track – Bản Robust

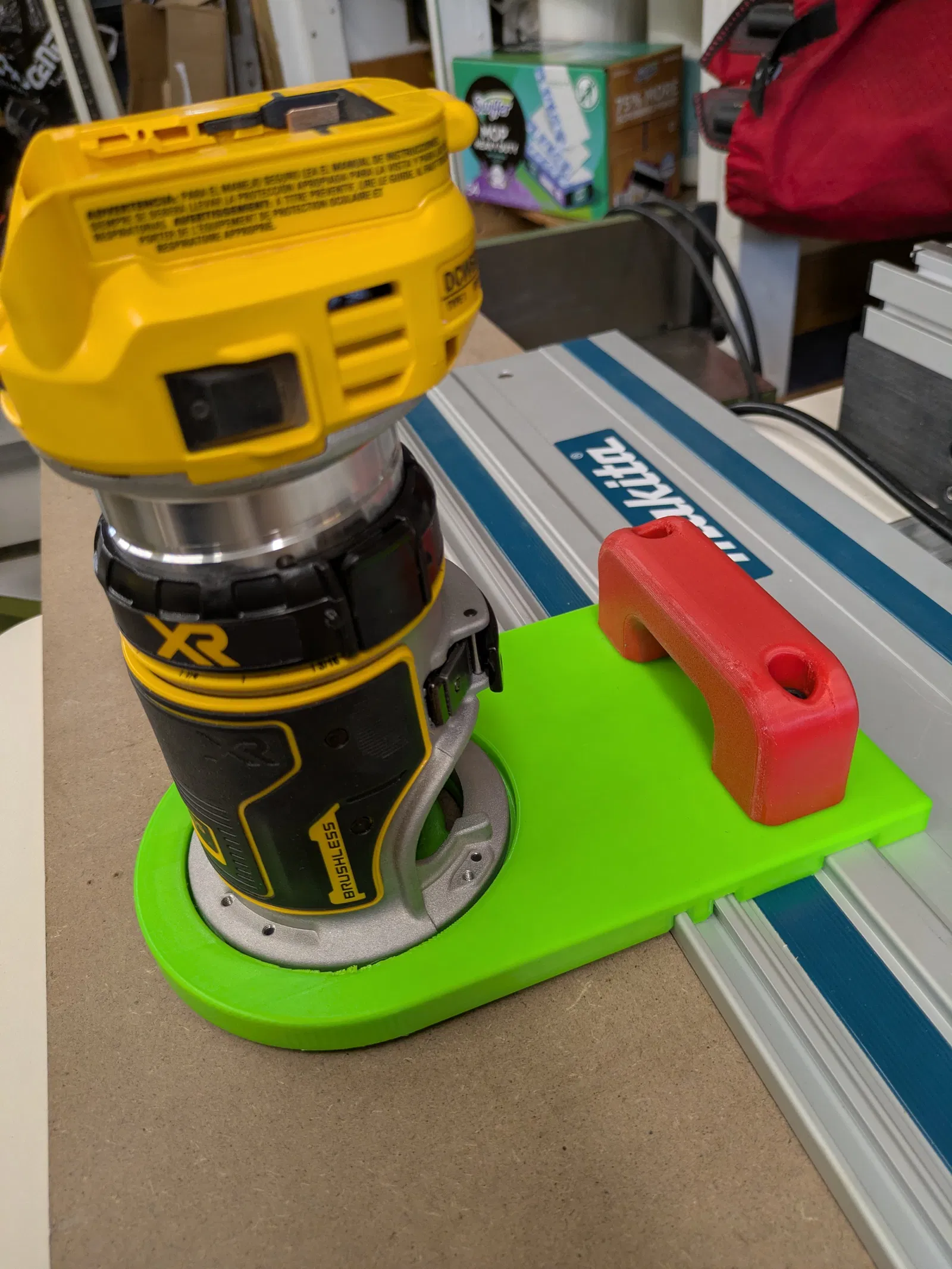

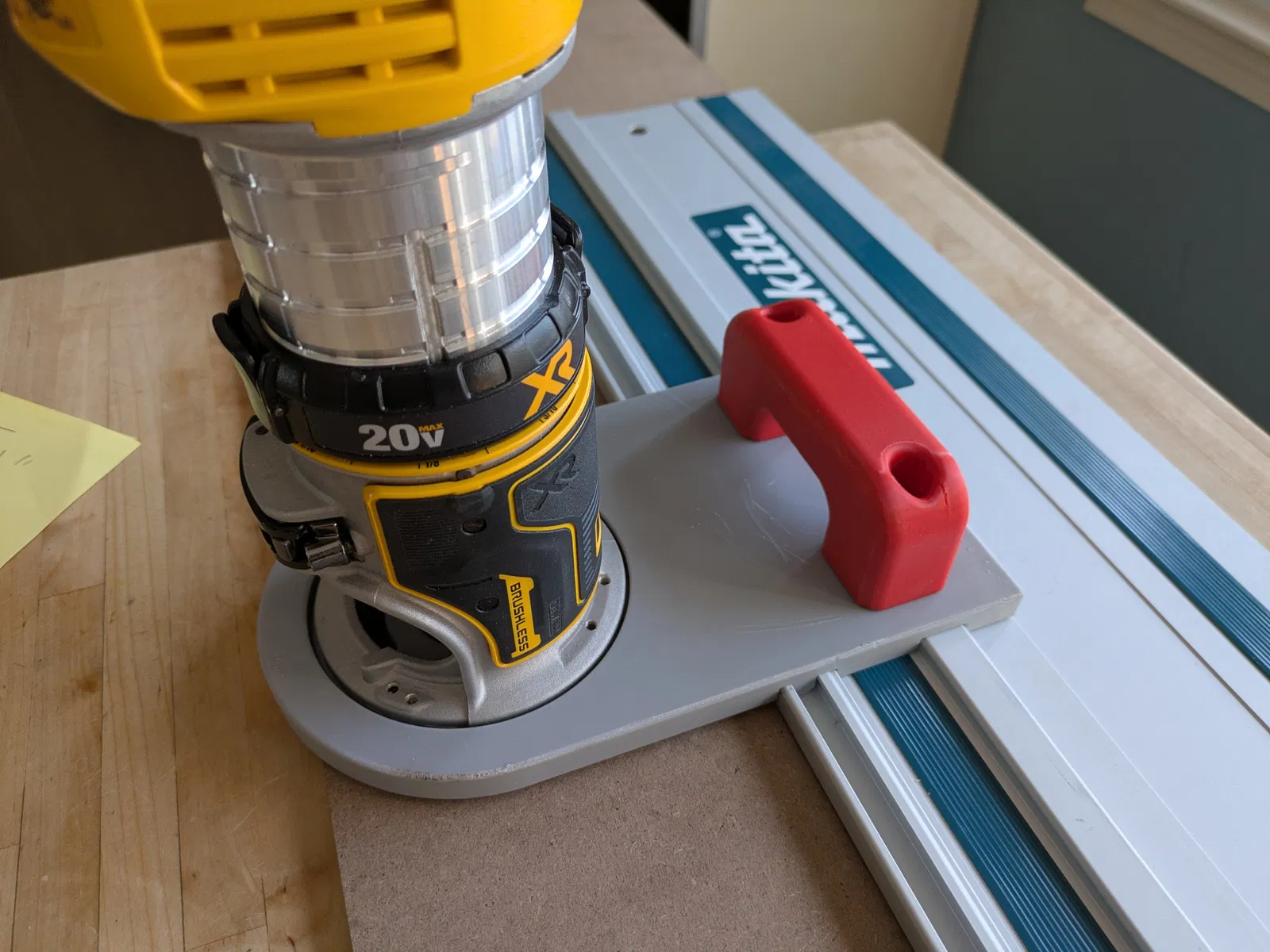

Đồ gá (jig) chắc chắn này gắn máy router cầm tay Dewalt 1.25hp bản dùng điện (DWP611) hoặc pin (DCW600) vào thanh ray Makita track rail. Tính năng:

A. Router được bắt vào jig bằng các ốc của đế (plate) zin.

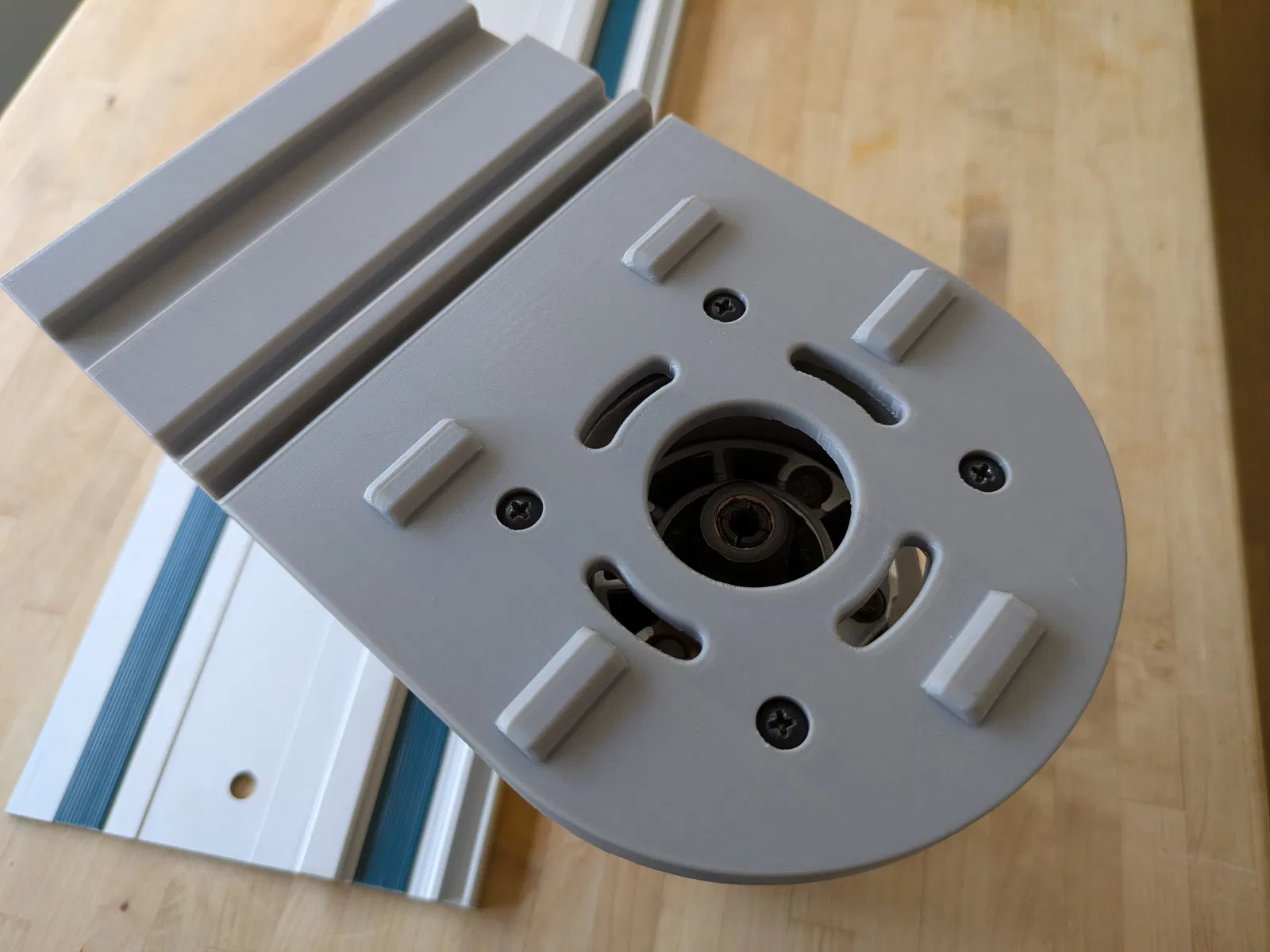

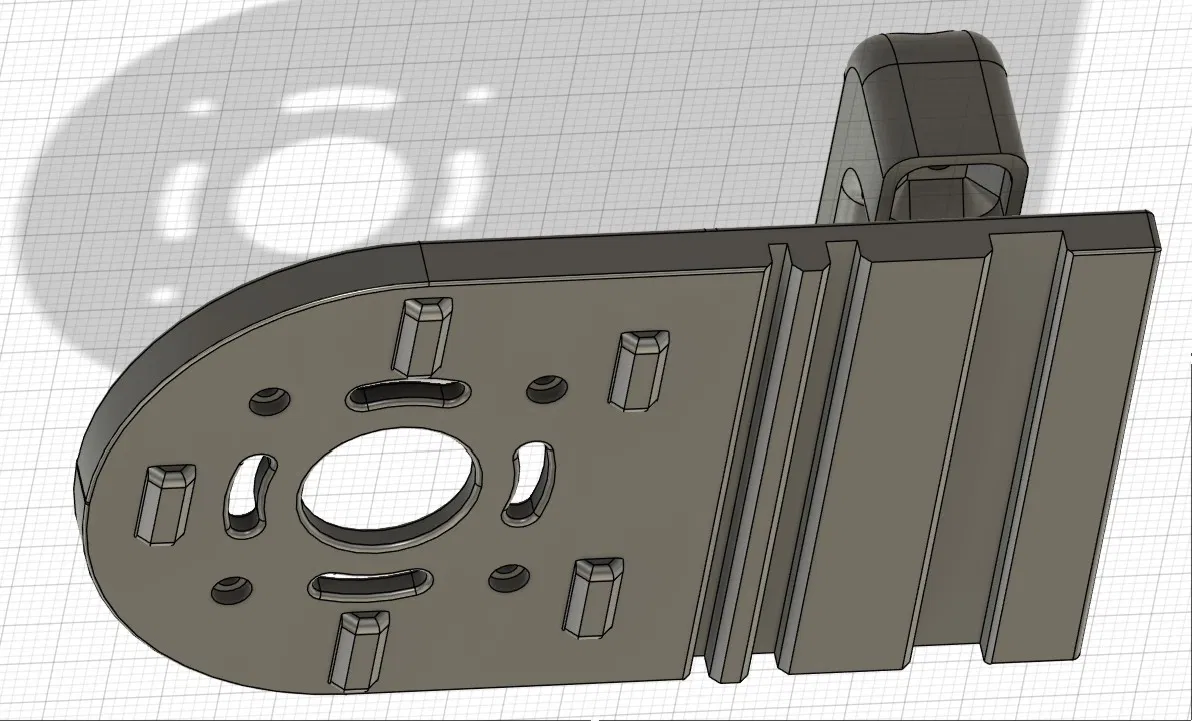

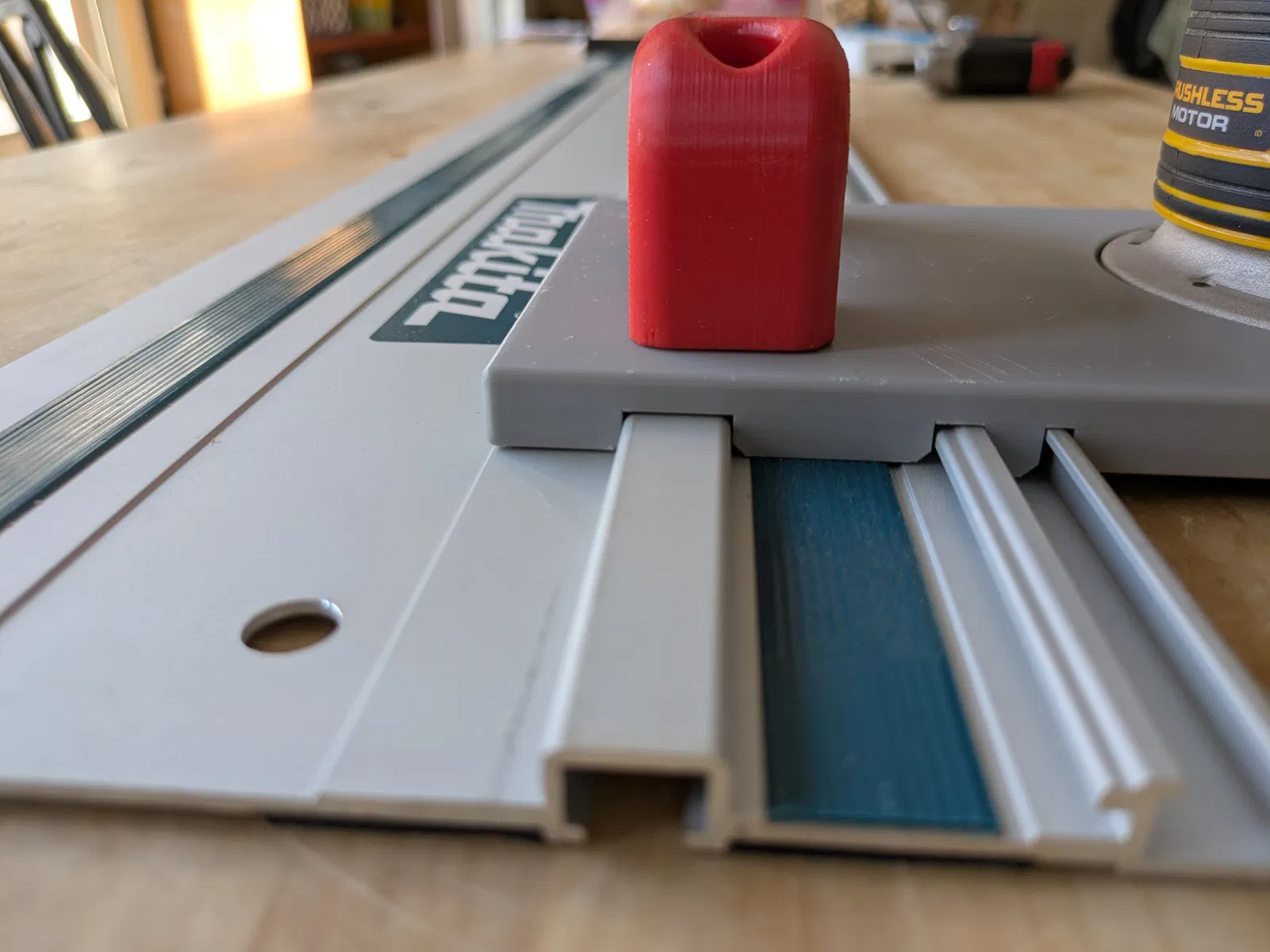

B. Mình vẽ đúng biên dạng Makita track, rồi in và chỉnh nhiều lần để khít nhưng vẫn trượt êm, in bằng PLA hoặc PETG. Mình cũng kéo dài tấm plate để tăng diện tích tiếp xúc với track rail.

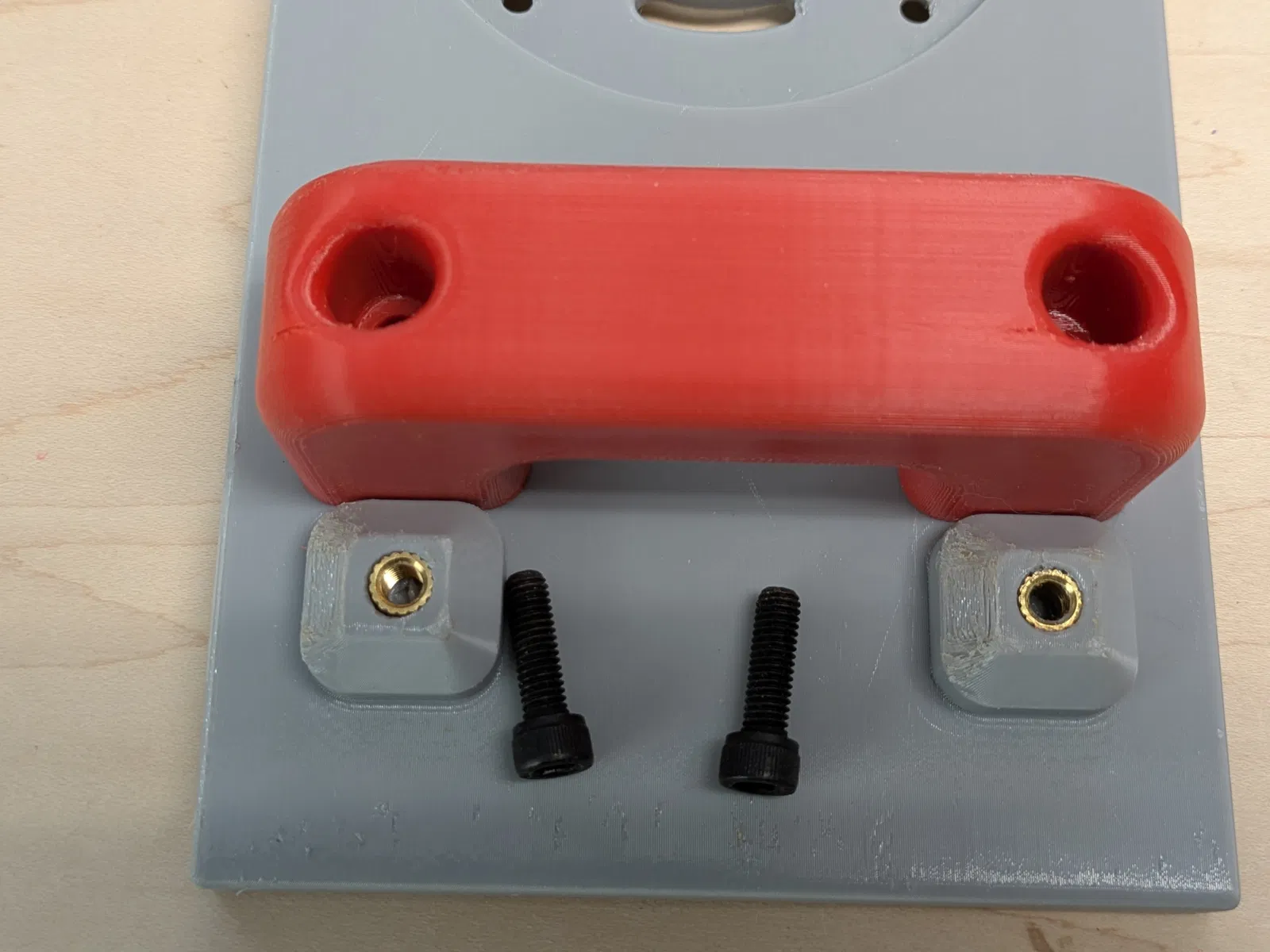

C. Tay cầm cứng cáp giúp phay (routing) ổn định, chắc tay, cầm được 2 tay. Để gắn tay cầm vào plate, dùng mỗi loại 2 cái:

1. Insert ren nhiệt (heat-set threaded inserts) M6*8*10*8 (hoặc M6*8*8*8) (mua ở đây), nung chảy và ép vào các khối bắt vít (screw blocks) vừa khít trên plate, và

2. Bu lông lục giác chìm M6*20mm (hex socket head cap bolts), luồn từ trên xuống qua hai trụ đứng của tay cầm.

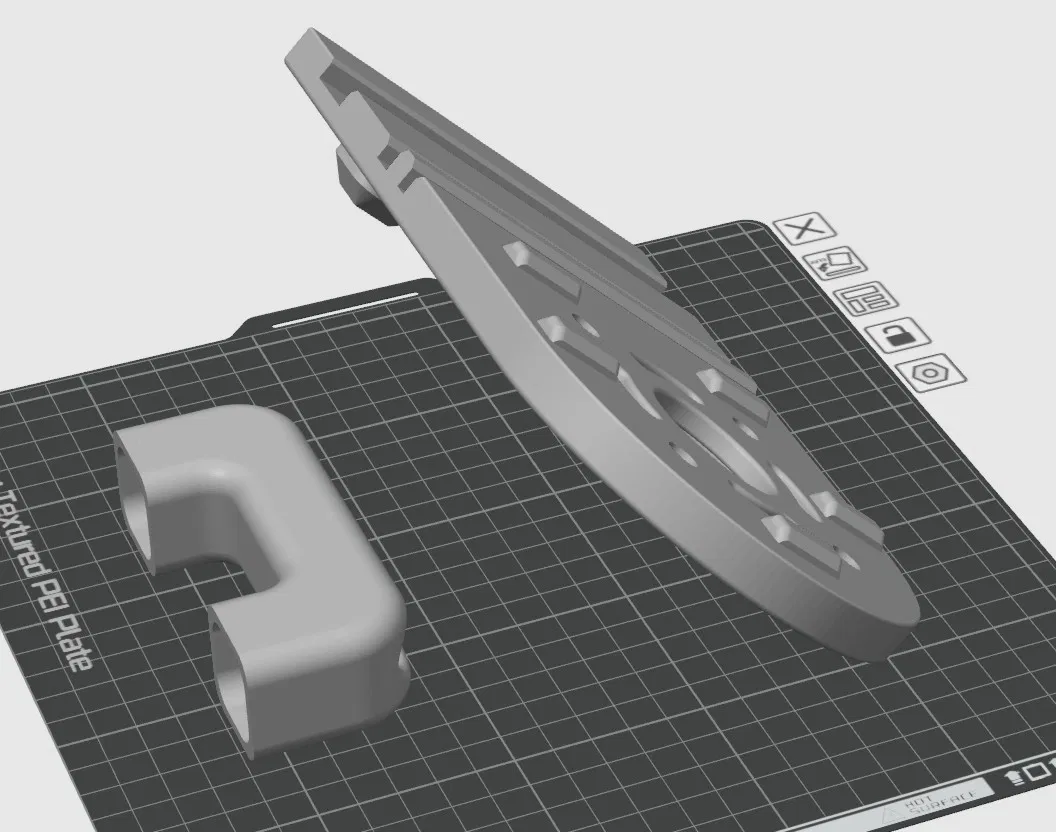

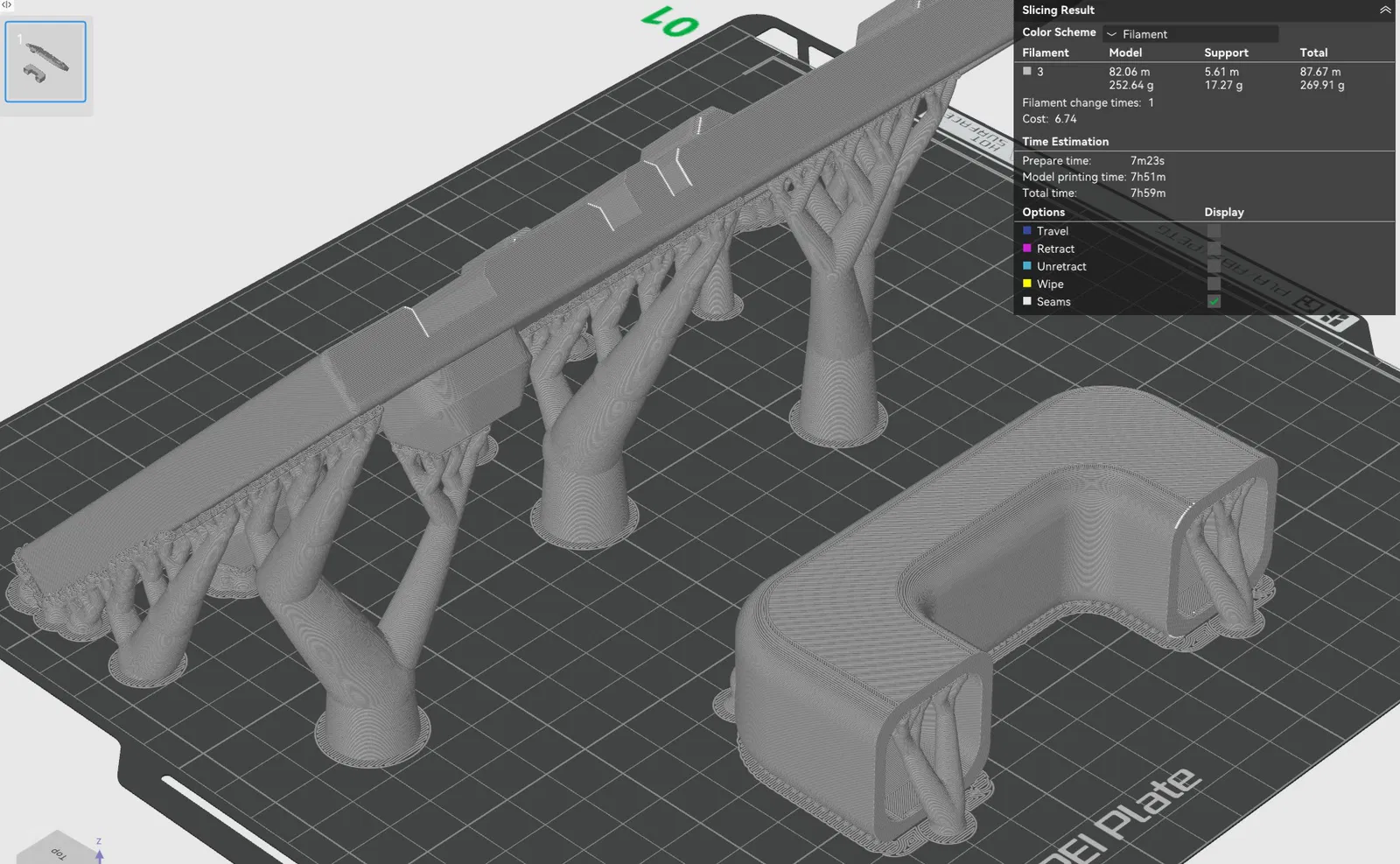

In ấn: Độ mịn mặt đáy là quan trọng nhất; xoay plate để tránh phải tạo support ở bề mặt đó. Để đạt độ bền, in tay cầm nằm ngang (on its side) hoặc dựng sao cho hai chân hướng lên. Có 0.14mm độ hở giữa các screw blocks và phần rãnh âm tương ứng trên tay cầm; nếu khít quá thì giũa bớt các blocks chút xíu.

File 3MF là định dạng Bambu Lab; có kèm file STEP và STL.

Cũng có trên Makerworld.
