Terminal cho OLED SSD1306 1.3" & Wemos D1 Mini *NEW* Double Screen

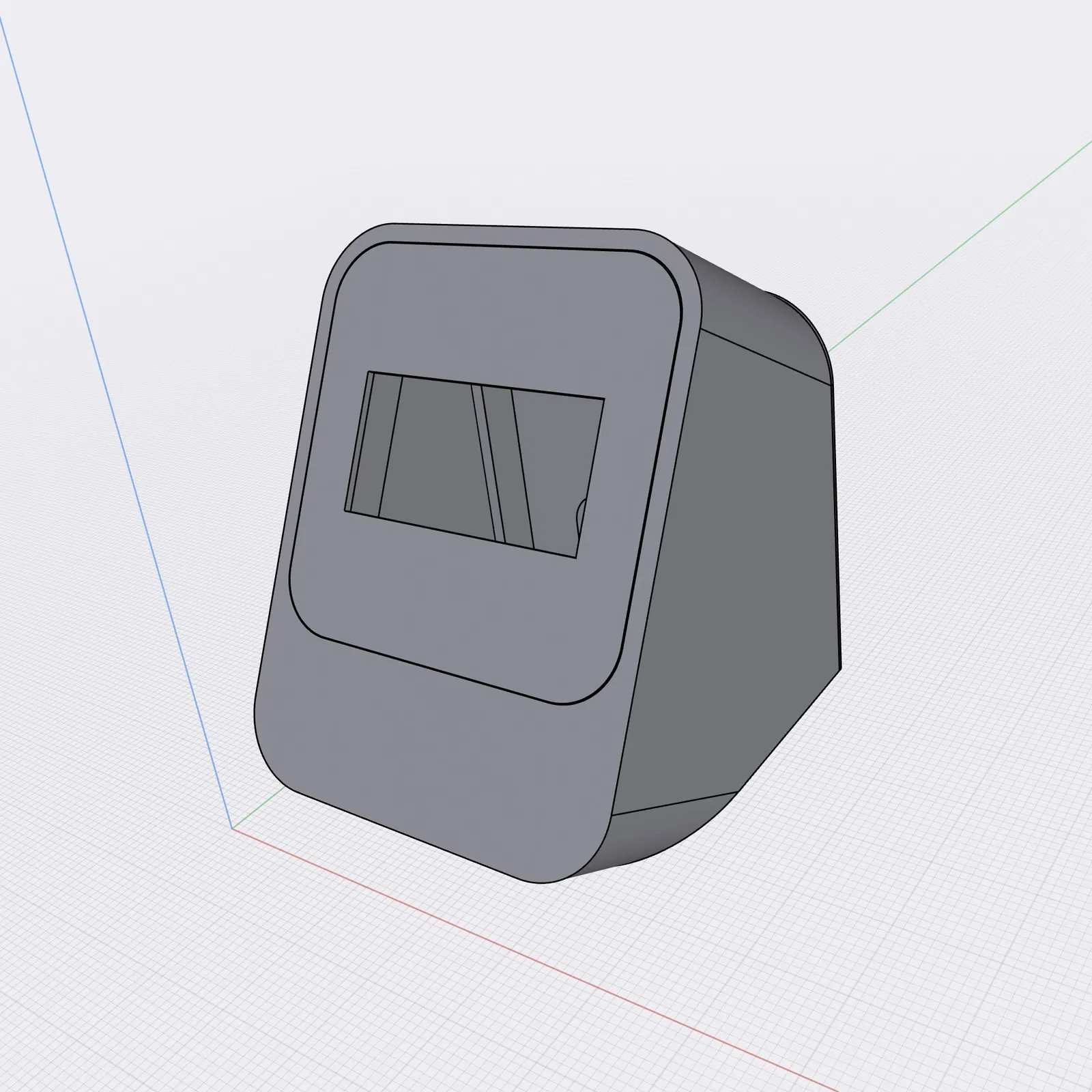

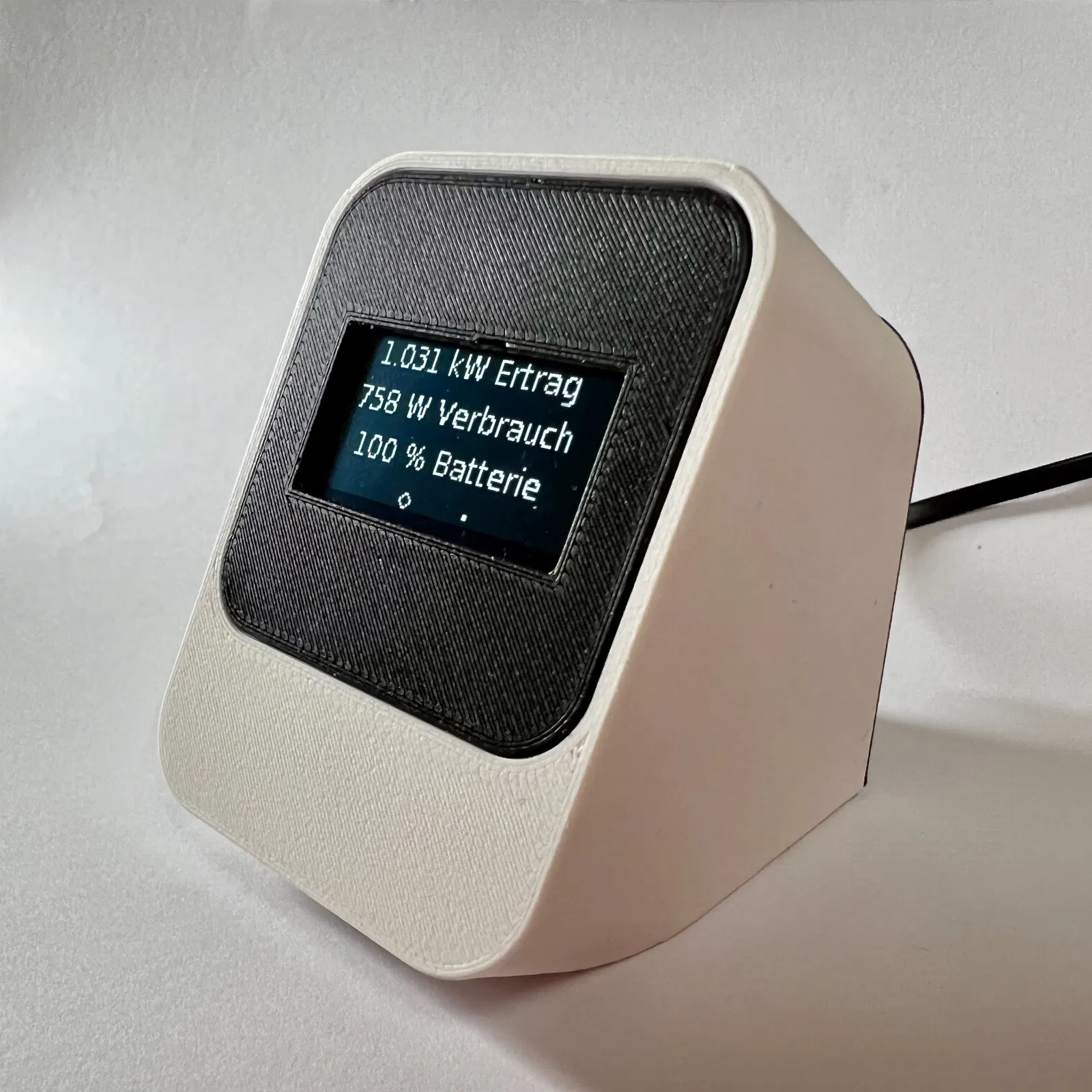

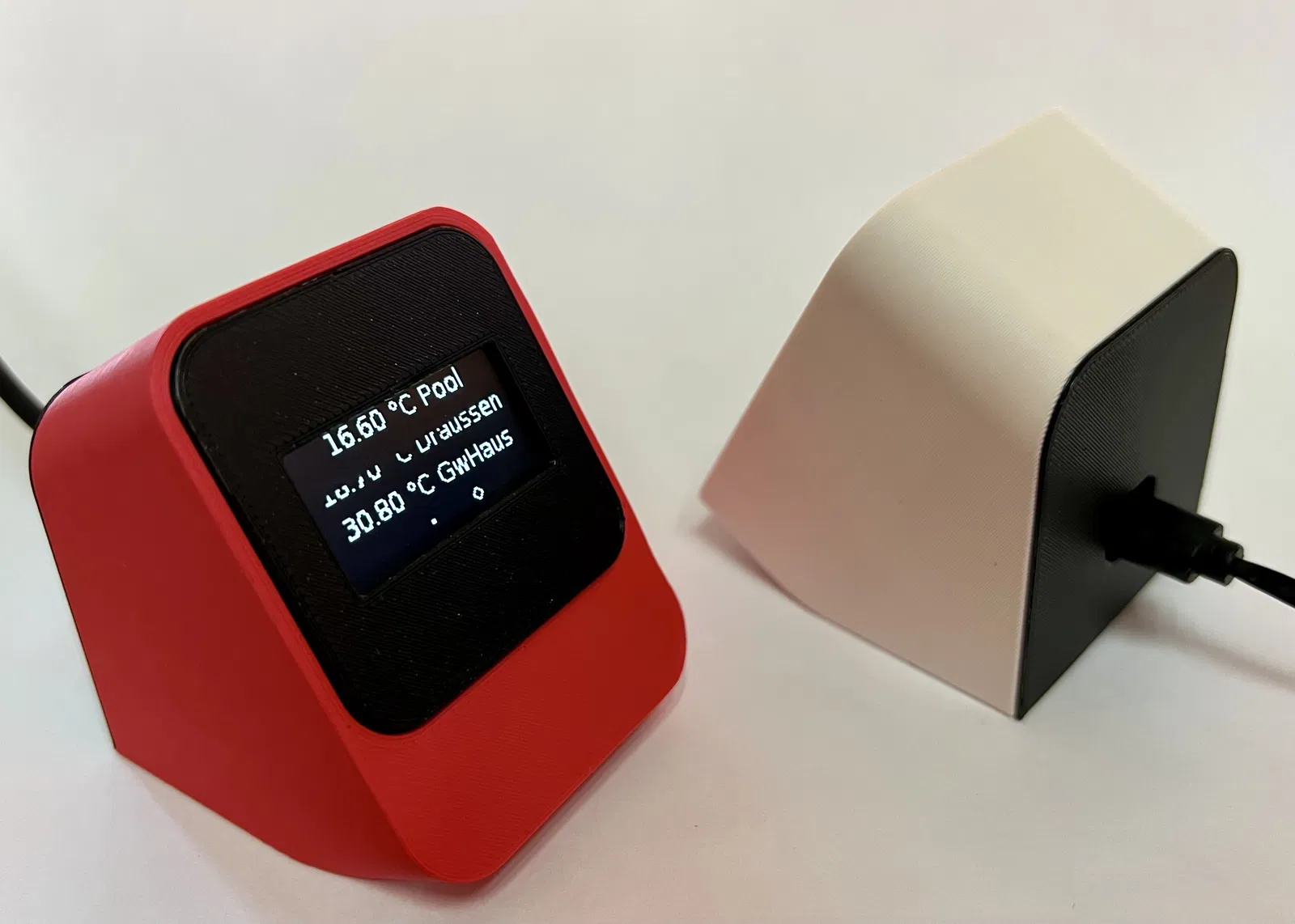

Vỏ (housing) cho màn hình OLED SSD1306/SSH1106 1.3" và Wemos D1 Mini. Có nhiều cách dùng như làm màn hình Octoprint, Tasmota hoặc ESP Easy (kể vài cái tiêu biểu) — bạn sẽ cần làm theo các hướng dẫn/step setup tương ứng trên mạng. Mình dùng để hiển thị dữ liệu MQTT từ Smart Home như thông số PV hoặc từ cảm biến nhiệt độ. Những gì bạn thấy là ESP Easy (Let’s control it).

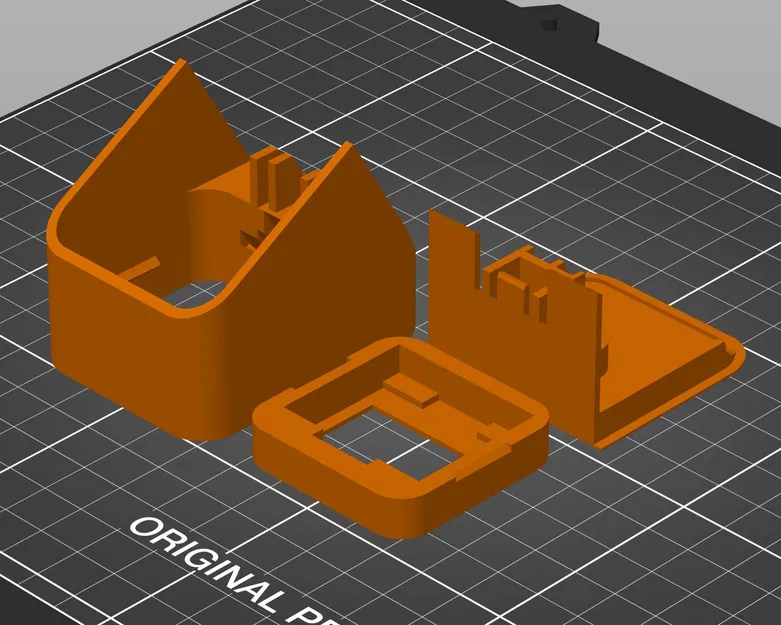

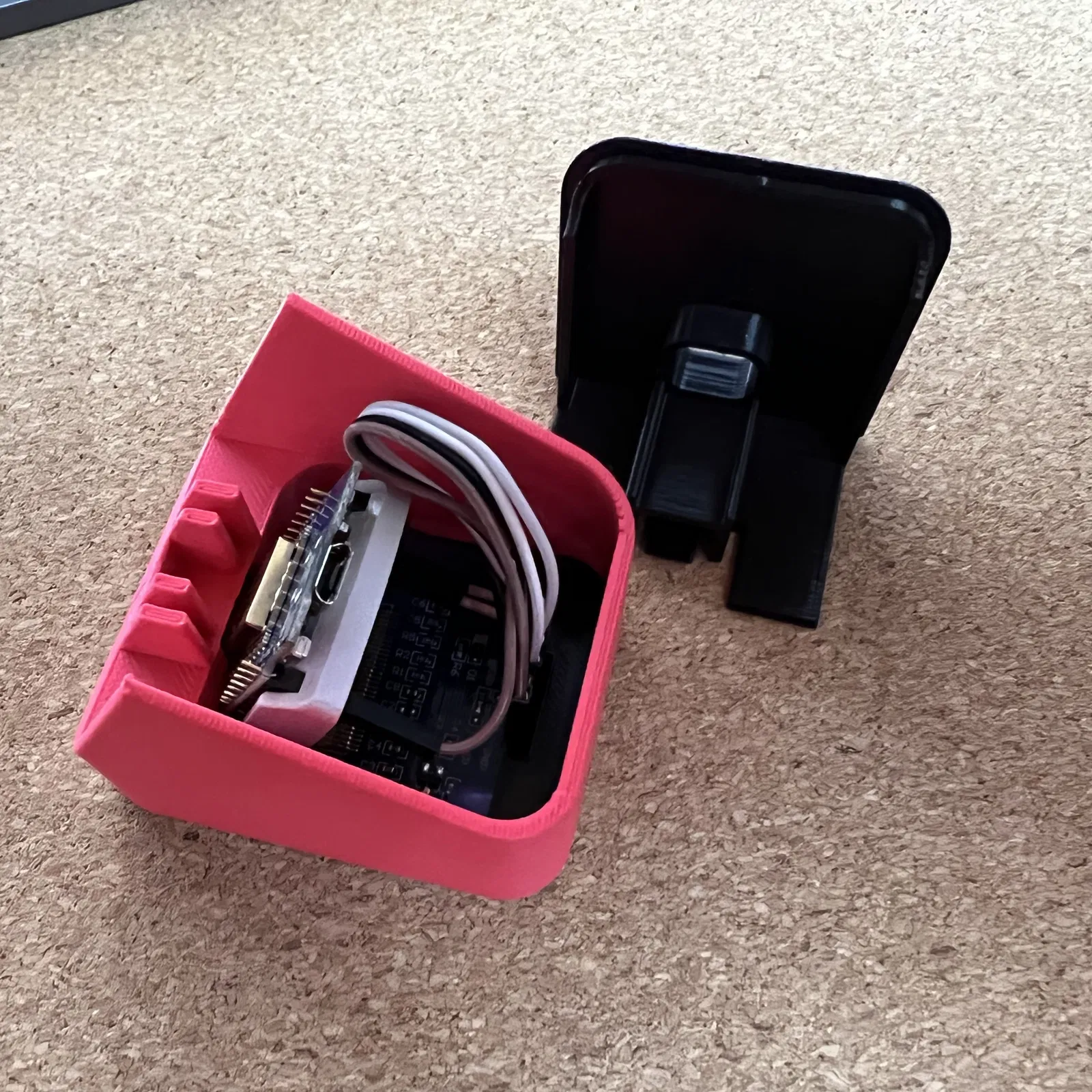

Màn hình cần chút keo nến (hot glue) để cố định vào SSD Frame. Wemos nên vừa khít khi gắn header pins hoặc hàn trực tiếp. Mình để không hàn, chỉ dùng vài dây jumper với cái breadboard in được gọn gàng này:

Esp Easy: https://www.letscontrolit.com/wiki/index.php?title=Main_Page

https://github.com/letscontrolit/ESPEasy/releases

Tasmota: https://tasmota.github.io/docs/

Octoprint Monitor: https://github.com/Qrome/printer-monitor

Cập nhật: Thêm file STEP (Jan. 2023)

Cập nhật: (Mar. 2023)

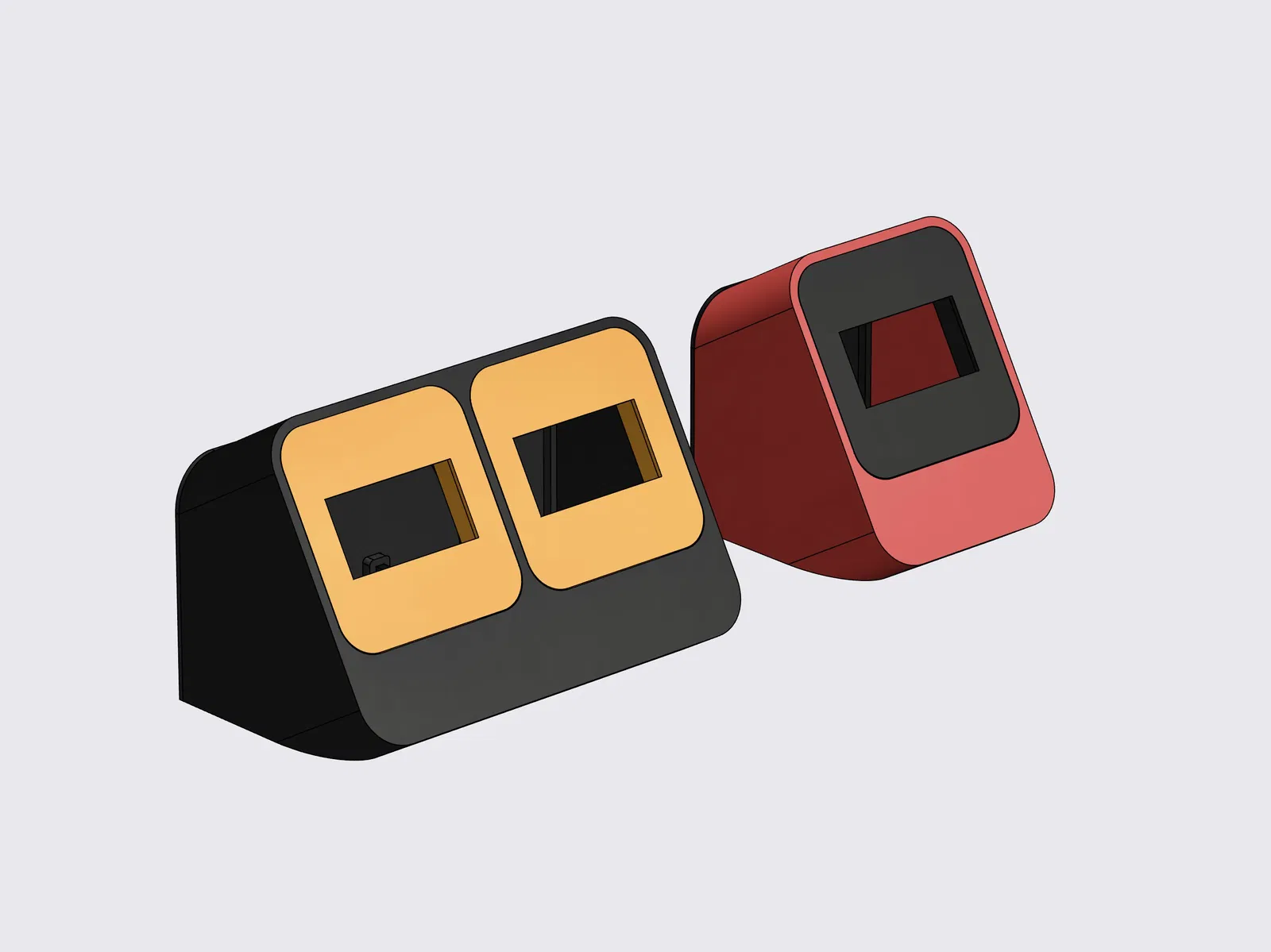

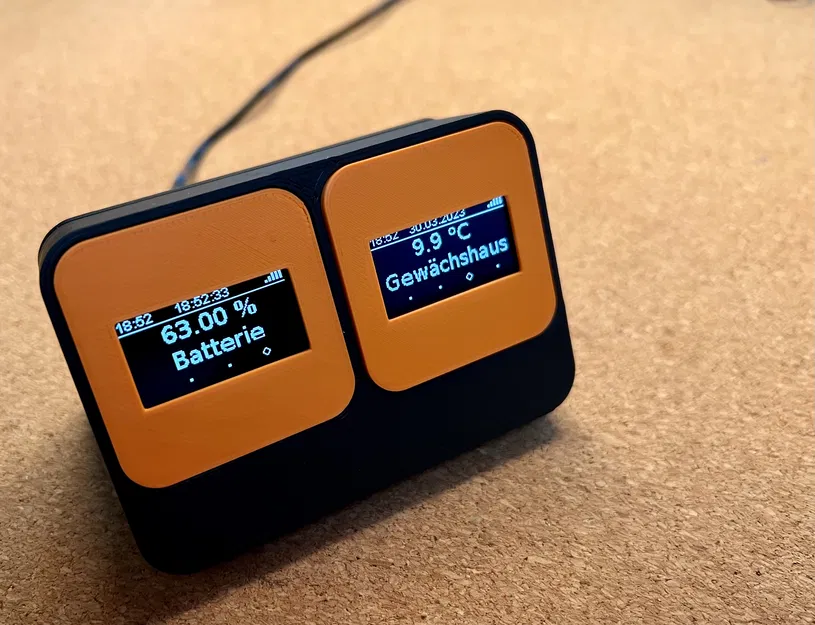

Phiên bản NEW Double Screen và phiên bản Single Screen cập nhật — có kèm 3MF và Step

QUAN TRỌNG: Thường thì màn SSD1306/SSH1106 sẽ có địa chỉ IIC/I2C cố định là 0x3C. Muốn dùng 2 màn hình chỉ với 1 Wemos D1 Mini thì bạn cần một màn hình khác có thể đổi địa chỉ sang 0x3D. Không nên làm nếu bạn không rành hàn, vì phải dời một con điện trở rất nhỏ. Trước khi làm cháy màn hình thì dùng thêm một con Wemos khác cho lành — tính ra có khi còn rẻ hơn ;-)

*Khay mới cho Wemos D1 Mini - mình đề xuất hàn các tiếp điểm (slot contacts) vào board
Khay này là tùy chọn khi in, nhưng giúp giữ mọi thứ cố định.

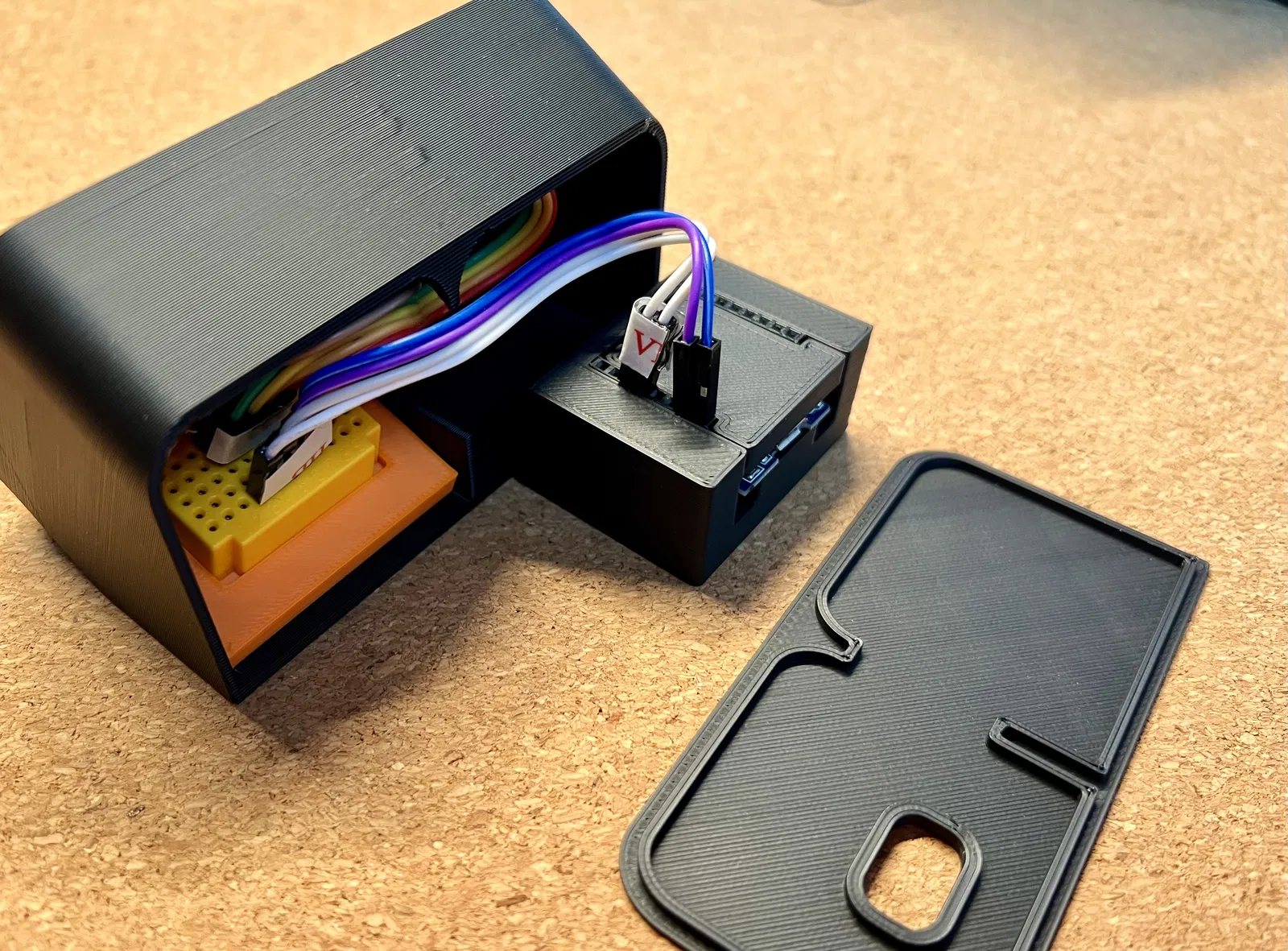

*Khay mới cho Micro Breadboard 55 (20x30mm)

Mình rất khuyến nghị cái kẹp màn hình này: của steve

dùng vui vẻ!
