Radial Spool của Ham Radio Passion (LB8IJ) cho antenna ham radio portable

Background

Vì lúc nào cũng “khát” thêm thời gian để đi vận hành portable, nên mình hay tìm mấy cách mới để tiết kiệm thời gian. Trong hơn 90% những lần mình đi portable, mình dùng cây Chinese Ground Plane Vertical Antenna này vì nó dễ mang theo, bền, và dựng lên rất nhanh. Vì vậy nó cũng là antenna “ruột” của mình cho mấy chuyến POTA Rover.

Cái điểm nhỏ duy nhất làm mình chậm lại là phần trải radials. Bộ radials đi kèm theo antenna rất dễ rối và bừa bộn, nhiều khi phải mất một lúc mới gỡ rối và trải ra được. Nên mình xem đây là chỗ có thể cải thiện để đỡ tốn thời gian và bớt bực.

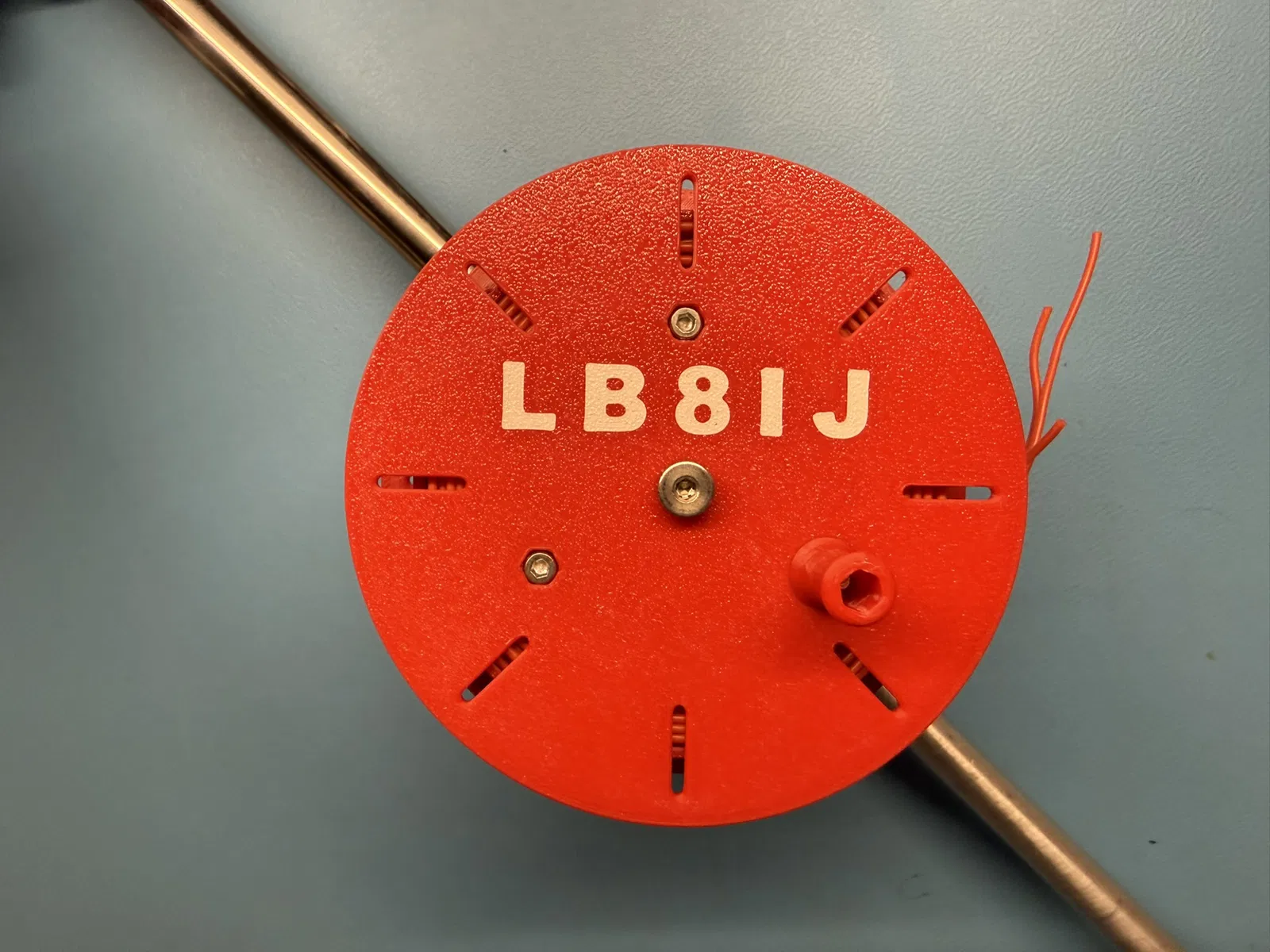

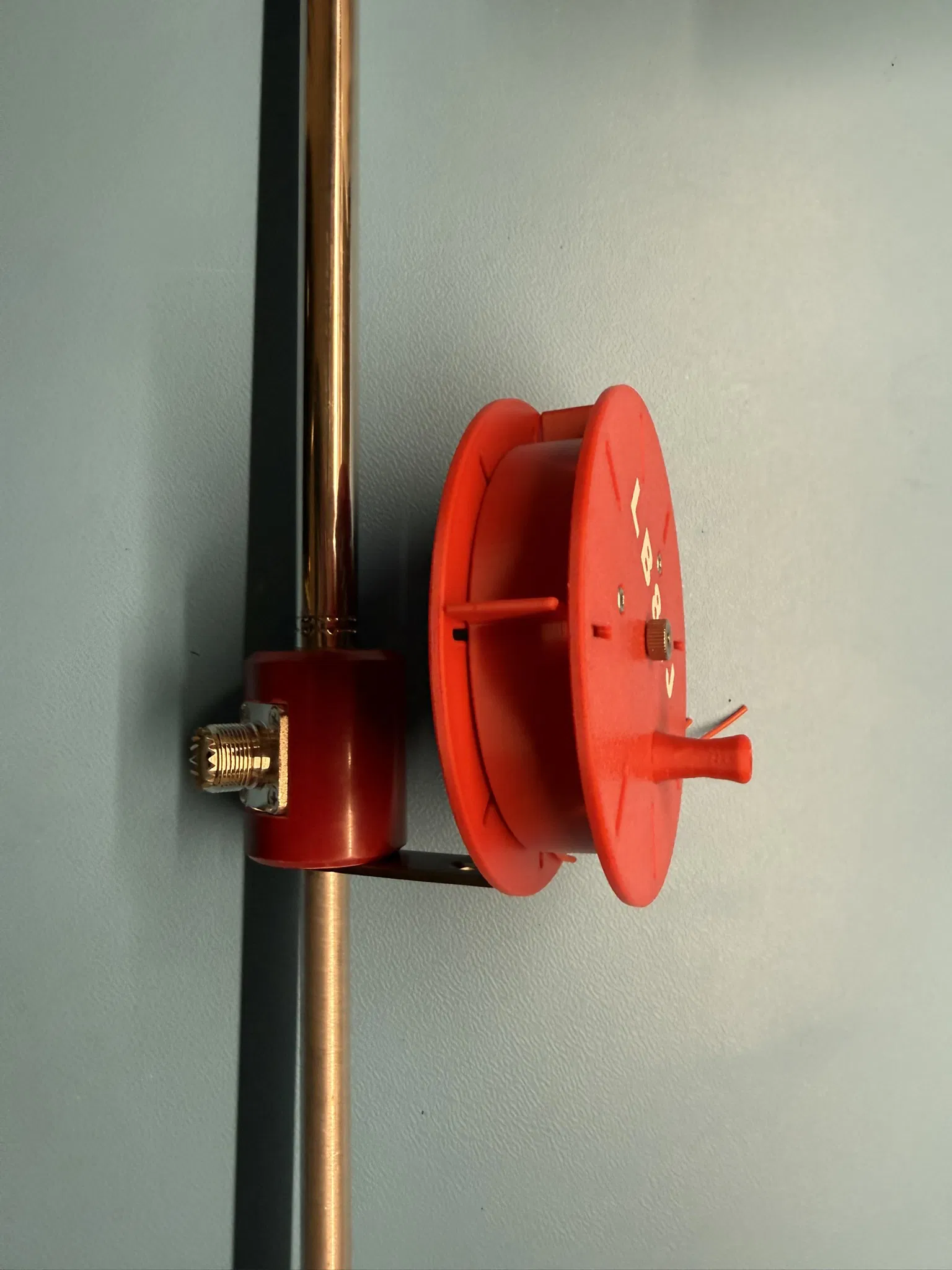

Giải pháp của mình là Ham Radio Passion Radial Spool. Đây là một cái spool gắn cố định ở chân antenna, nên bạn chỉ cần đặt antenna xuống, tháo cái clip của spool, kéo radials ra và trải theo ý là xong—chỉ vài giây. Lúc kết thúc phiên vận hành trong ngày, bạn cũng quấn lại chỉ trong vài giây.

Bill of Materials

• 1x Electric Drill Motor brush https://s.click.aliexpress.com/e/_c4Ei8qnh

• 1x set of your favorite connector https://s.click.aliexpress.com/e/_c2vzxQKJ

• 2x 10cm wire [Bạn có thể dùng cùng loại dây như dây radials]

• 1x Angle bracket [65x65mm] https://s.click.aliexpress.com/e/_c3nWgngJ

• 2x M3x25mm screw https://s.click.aliexpress.com/e/_c3u4NOsj

• 1x M3x35mm screw https://s.click.aliexpress.com/e/_c3u4NOsj

• 4x M3 Nuts https://s.click.aliexpress.com/e/_c3HmywU3

• 1x 30x6mm Shaft with M4 screw [D6-M4,L30,VCN610-SS] https://s.click.aliexpress.com/e/_c3zQMqdV

• 1x M6 washer [M6x12x1] https://s.click.aliexpress.com/e/_c3MsFdsB

• 1x M4 washer [M4x9x1] https://s.click.aliexpress.com/e/_c3MsFdsB

• 1x M4 lock nut https://s.click.aliexpress.com/e/_c3NNYsXp

• Dây 26awg soft silicone wire để làm radials https://s.click.aliexpress.com/e/_c3bCmZcJ

• Cây antenna https://s.click.aliexpress.com/e/_c2uYV1Un

*Lưu ý: Bài này có link AliExpress Affiliate, Ham Radio Passion sẽ nhận một khoản hoa hồng nhỏ từ các đơn hàng phát sinh qua link. Bạn không tốn thêm chi phí.

Tools

• Allen Keys https://s.click.aliexpress.com/e/_c4Nm6zgP

• Wrench https://s.click.aliexpress.com/e/_c3KbEDjd

• Kìm tuốt dây (Cable Strippers) https://s.click.aliexpress.com/e/_opAJSKN

• Mỏ hàn (Soldering Iron)

• Thiếc hàn (Solder)

• Mũi khoan HSS 8mm và 10mm + máy khoan

• Máy in 3D

Assembly

Mình khuyên bạn xem video phía trên trước khi bắt đầu lắp.

• Chuẩn bị cái angle bracket

  • Cần nới rộng một trong các lỗ ngoài của bracket để vừa cái ground spike 10mm.

  • Nhớ châm nhiều dầu và khoan chậm: trước 8mm rồi mới nới lên 10mm.

  • Dùng giũa tròn để xử lý hết các cạnh sắc.

  • Lau sạch bằng cồn để tẩy hết dầu.

• Đồng thời lau sạch dầu trên cái shaft.

• Chuẩn bị phần brush

  • Tháo cái tấm kim loại đang giữ bearing của brush. Mình sẽ không dùng cái này.

  • Bẻ hai điểm kết nối ra ngoài 90 độ.

  • Hàn 2 sợi dây 10cm vào mỗi bên của brush.

  • Gom hai sợi dây lại và gắn connector.

• Đặt cụm brush vào một nửa của spool.

• Luồn shaft qua nửa đầu tiên và dẫn nó đi xuyên qua brush. (Trong video mình làm bước này muộn hơn, nhưng làm ngay lúc này sẽ dễ hơn cho bạn.)

• Gắn nửa còn lại của spool và canh đúng chiều để dây có thể đi xuyên qua cả hai nửa.

• Dùng 2 con ốc M3x25mm và 2 con tán để siết chặt hai phần lại.

• Đặt 1 con tán M3 vào bên trong núm spool (spool knob), dùng ốc M3x35mm để canh và dẫn nó vào đúng vị trí.

• Vặn ốc M3x35mm xuyên qua lỗ cuối cùng để đầu ốc thò ra phía đối diện của spool, cùng phía với shaft đang thò ra.

• Vặn spool knob vào phần ốc 35mm đang thò ra.

• Trên shaft, lắp theo thứ tự: 1 long đền M6, rồi L bracket, rồi long đền M4, rồi tán khóa M4 (M4 lock nut).

Vậy là xong, chúc mừng bạn!

Về phần radial, mình hay cắt 4 sợi radial 5m, rồi gom lại vào một connector cho khớp với connector trên spool của bạn.

Giờ chỉ việc quấn gọn lại và xách đi thôi.

Chúc may mắn!

Hy vọng gặp bạn trên các băng tần!

73 de Øystein LB8IJ
