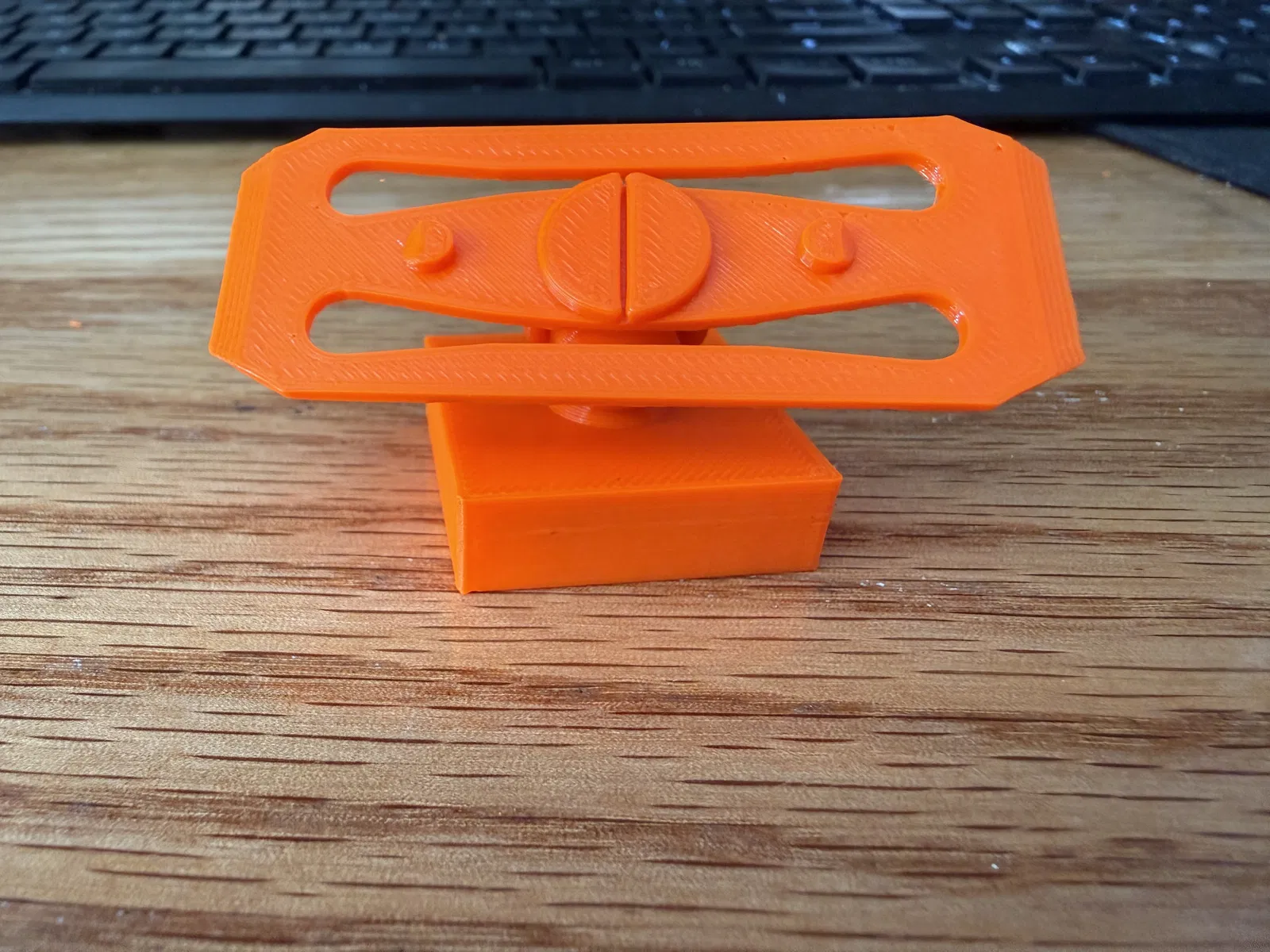

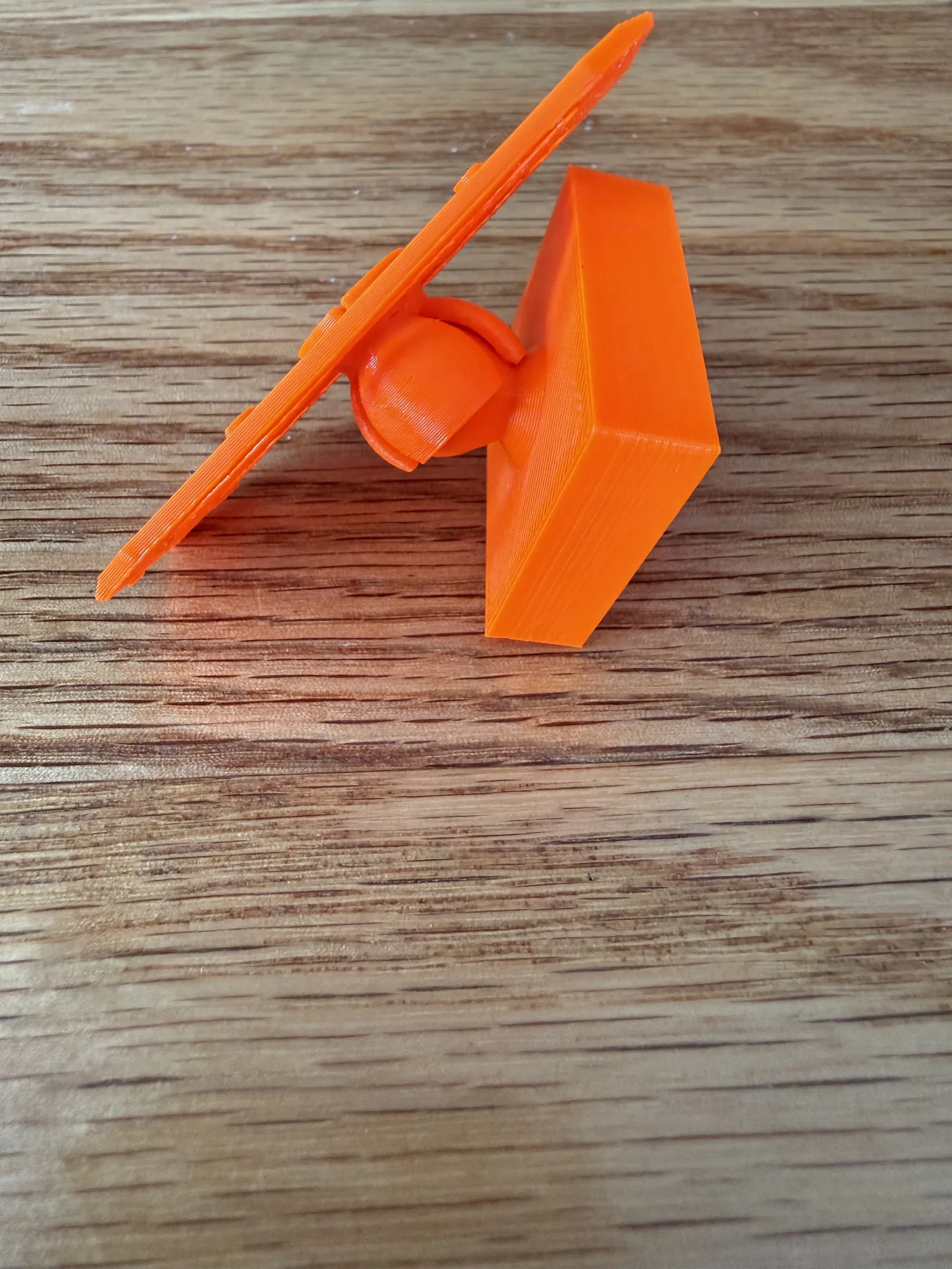

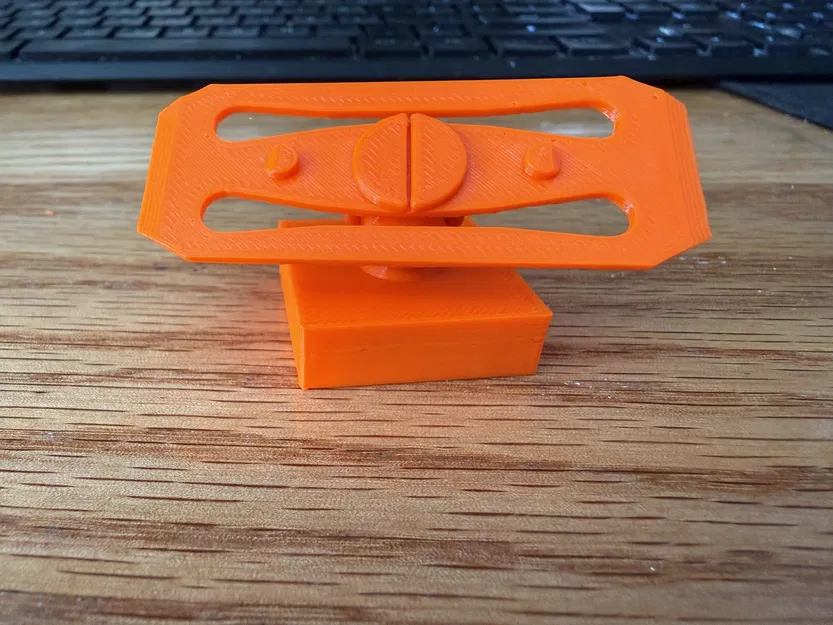

Đầu nối đường đua Hot Wheels gắn block Duplo ball joint (push button pin lock)

Tóm tắt

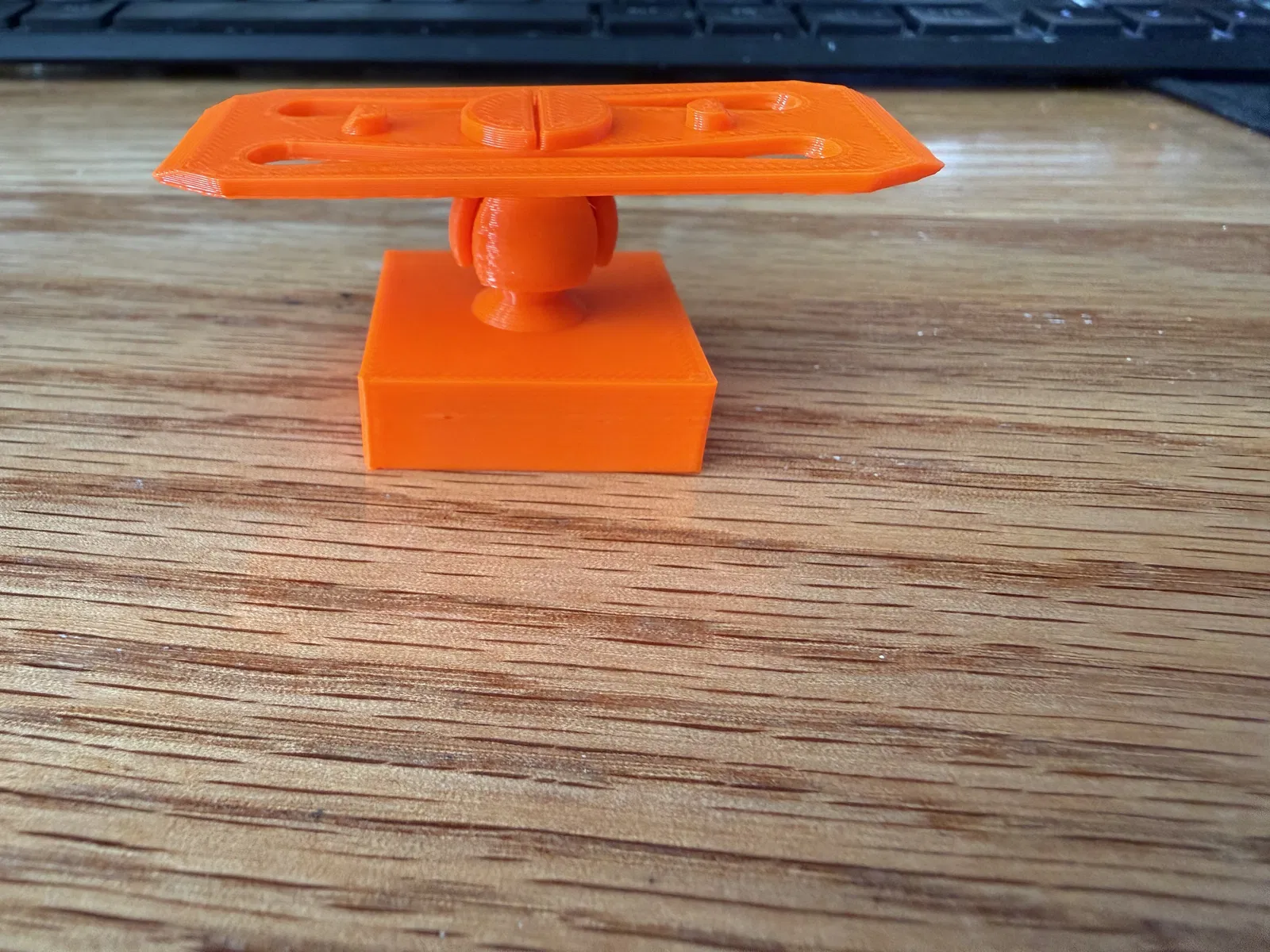

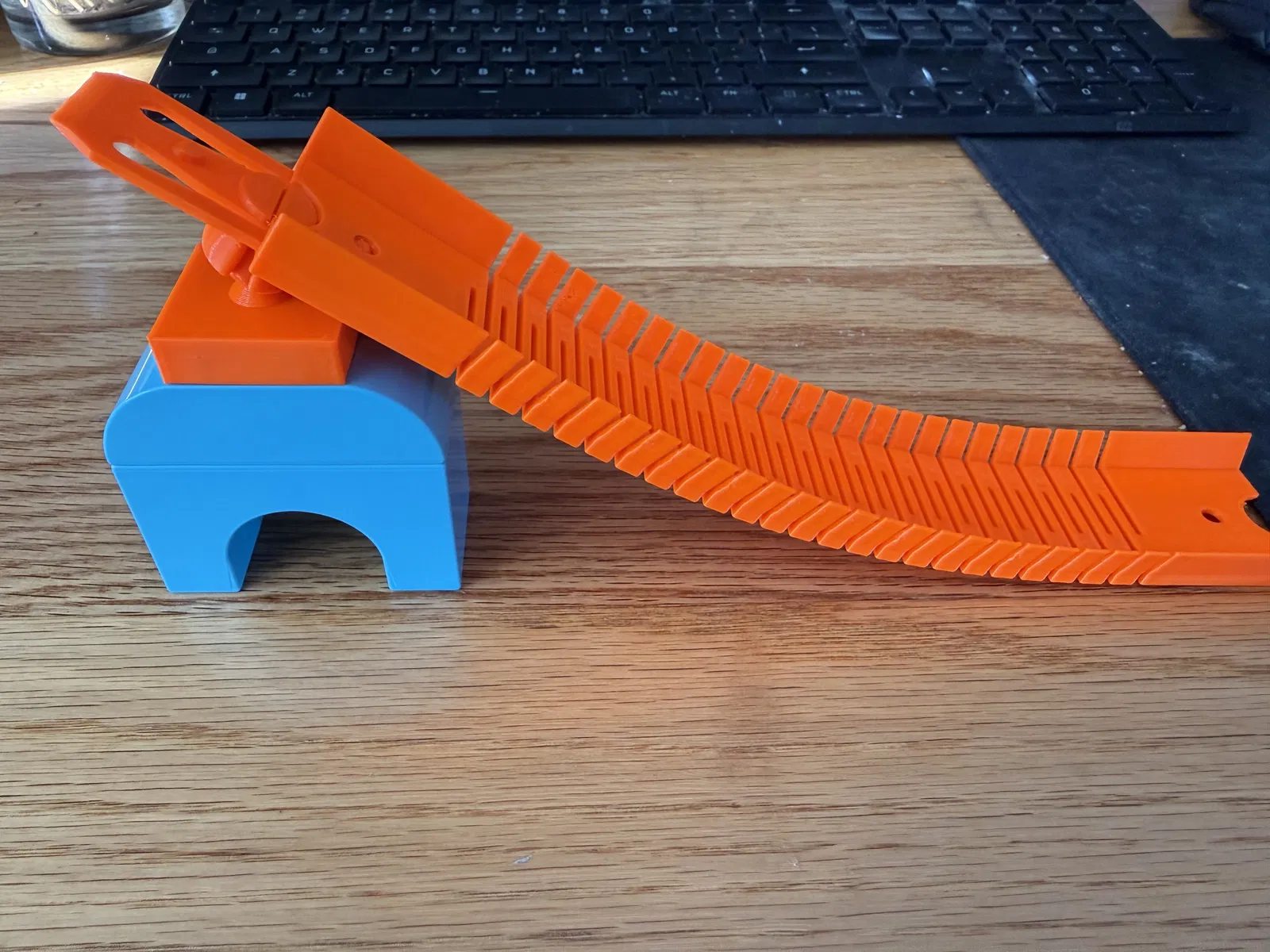

Bản remix từ adapter nối đường đua Hot Wheels dạng ball joint Duplo của @Plavatos, kết hợp remix connector Duplo Hinge Adapter của @Timbo và ball socket Duplo block của @Worti để dùng loại push button pin connector tiêu chuẩn, dày hơn, kích thước đầy đủ và có cơ chế khóa. Dùng được với nhiều mẫu đường đua Hot Wheels trên printables có dung sai connector hơi lỏng, như FlexiTrack của @TomasDivisek_3201152.

Cảm ơn rất nhiều các tác giả mẫu gốc.

Chiều cao lớp in và vật liệu

• Khuyến nghị dùng PETG để connector có độ dẻo tốt hơn.

• PLA đã test và xác nhận vẫn chạy, nhưng support sẽ khó gỡ hơn và connector rõ ràng kém dẻo hơn.

• Layer height 0.2mm cho chi tiết pin và nút bấm (push button) trên connector là ổn.

• Layer dày hơn cũng có thể in được, nhưng có thể gây gãy và delamination ở các mép chamfer do thiếu số lớp và giảm độ dẻo, nhất là khi in PLA.

Supports & Plating

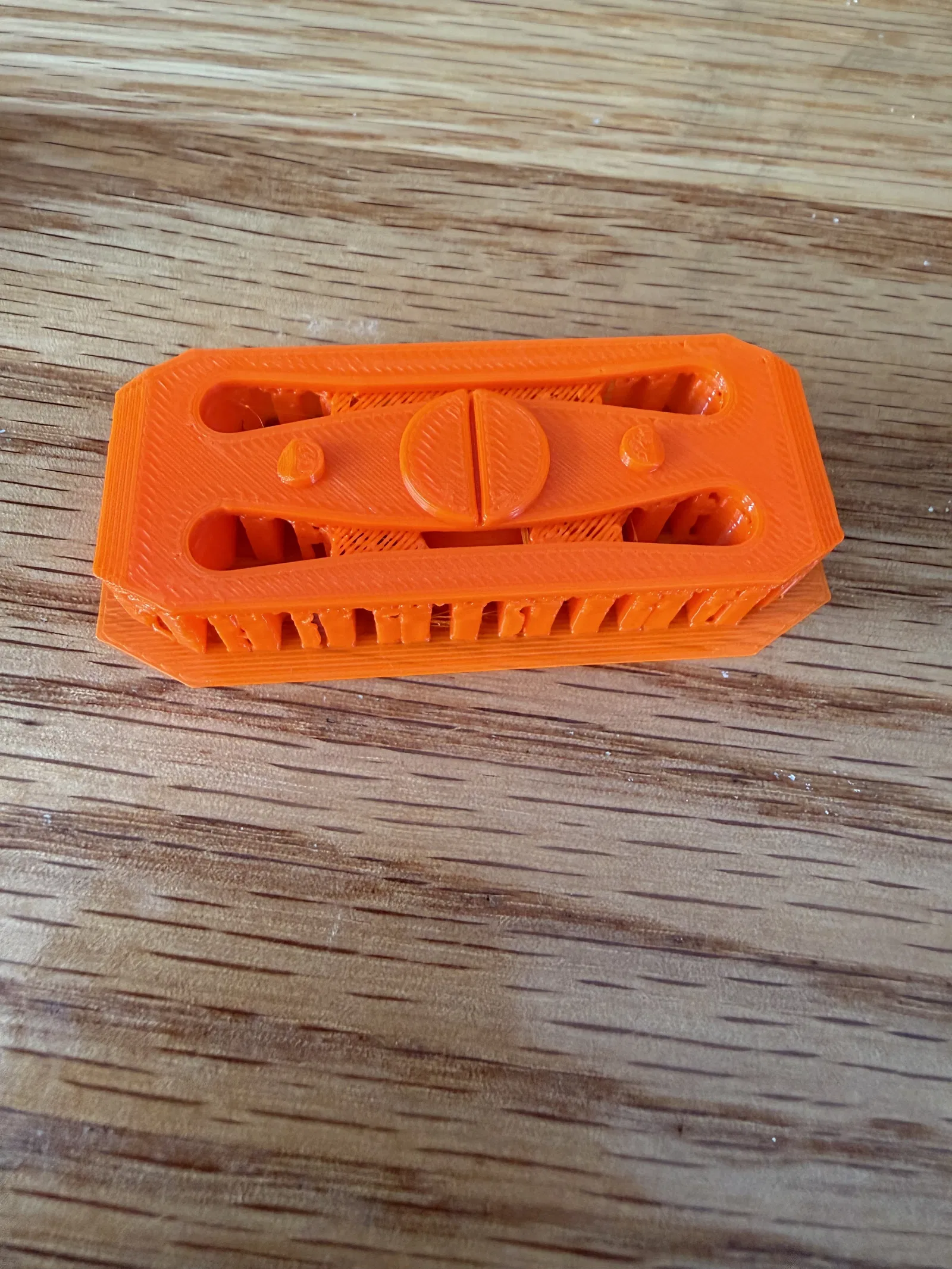

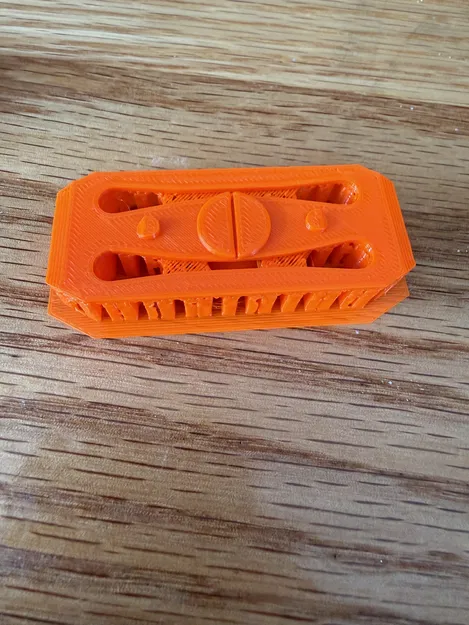

• Khuyến nghị dùng support tự động kiểu “snug”, chọn “on build plate only” như hình ví dụ (PrusaSlicer hoặc tương đương).

• Thiết lập support mặc định thường sẽ giúp gỡ support hoàn toàn bằng kìm mũi nhọn (needle nose pliers).

• Xoay/vặn và/hoặc dùng cây móc cứng dạng chữ “L” (hoặc dụng cụ tương tự) sẽ giúp nạy support bên trong khối Duplo dễ hơn.

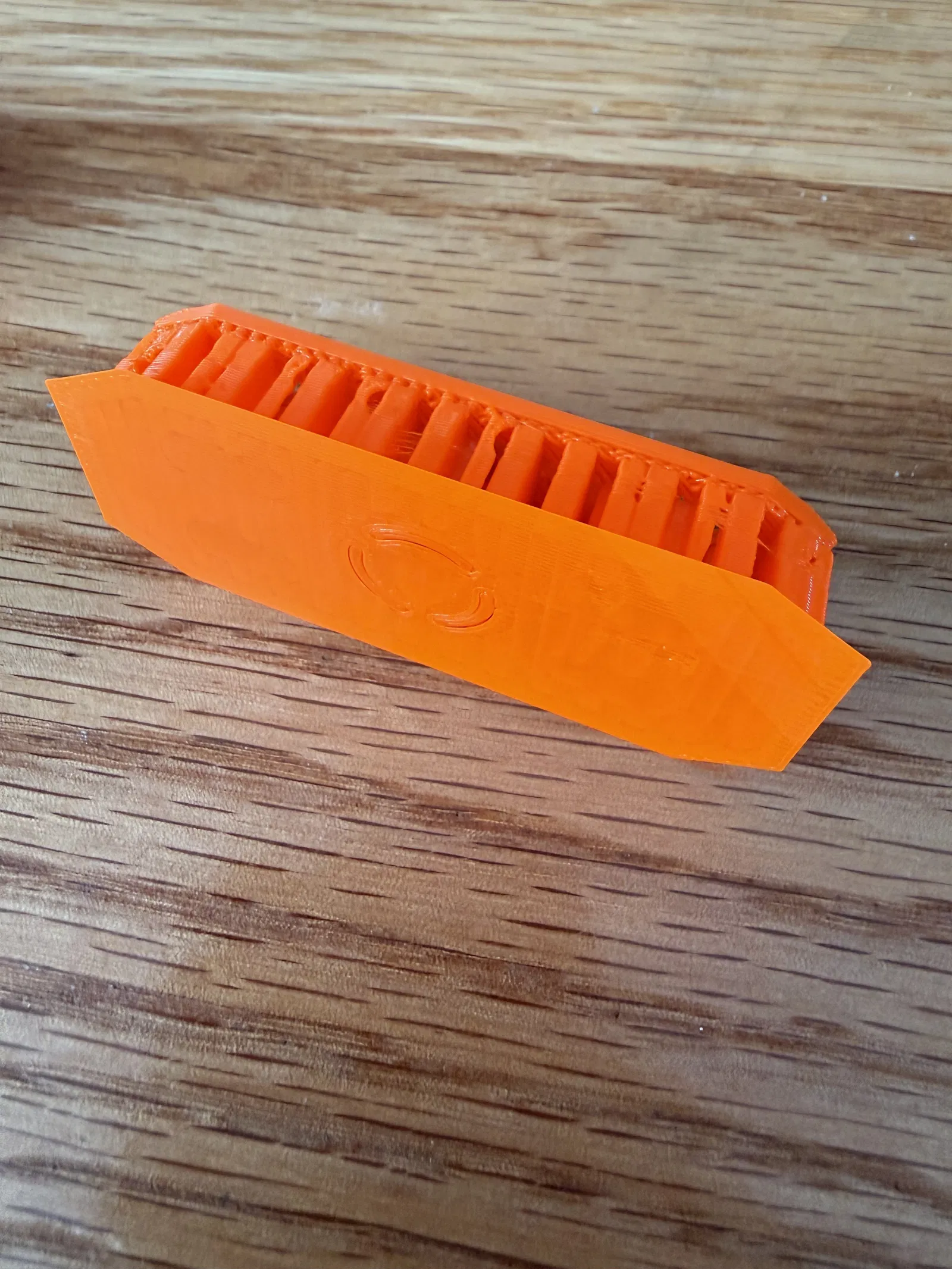

• In connector theo hướng “ball joint” quay xuống sẽ cho lớp top mịn và chi tiết tốt, giúp tháo connector dễ hơn, đặc biệt khi gắn vào các track in 3D.

• Dùng cây cạo phẳng (flat scraper) / dao rọc giấy (utility knife) sẽ tiện để gỡ support phía connector.

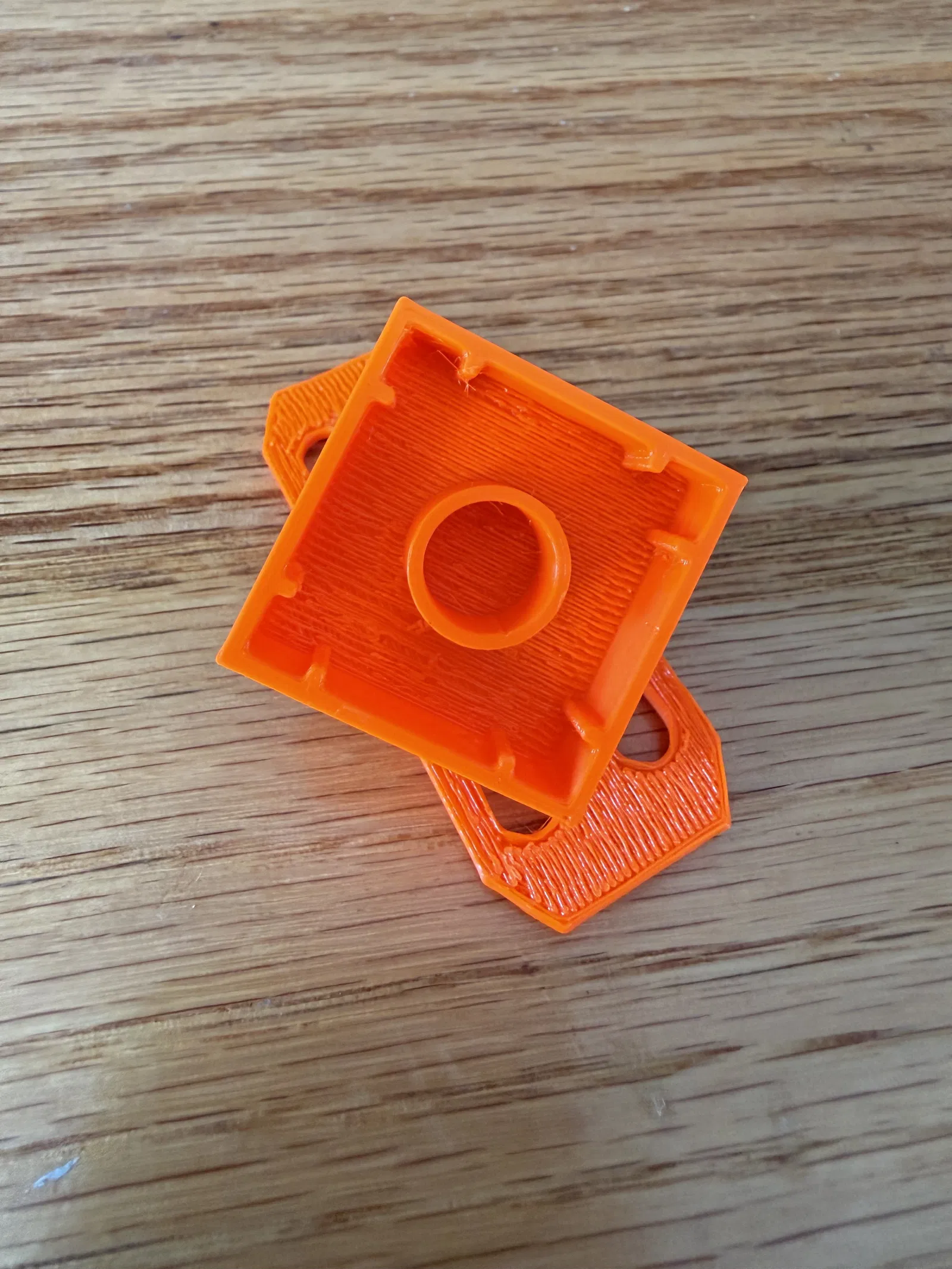

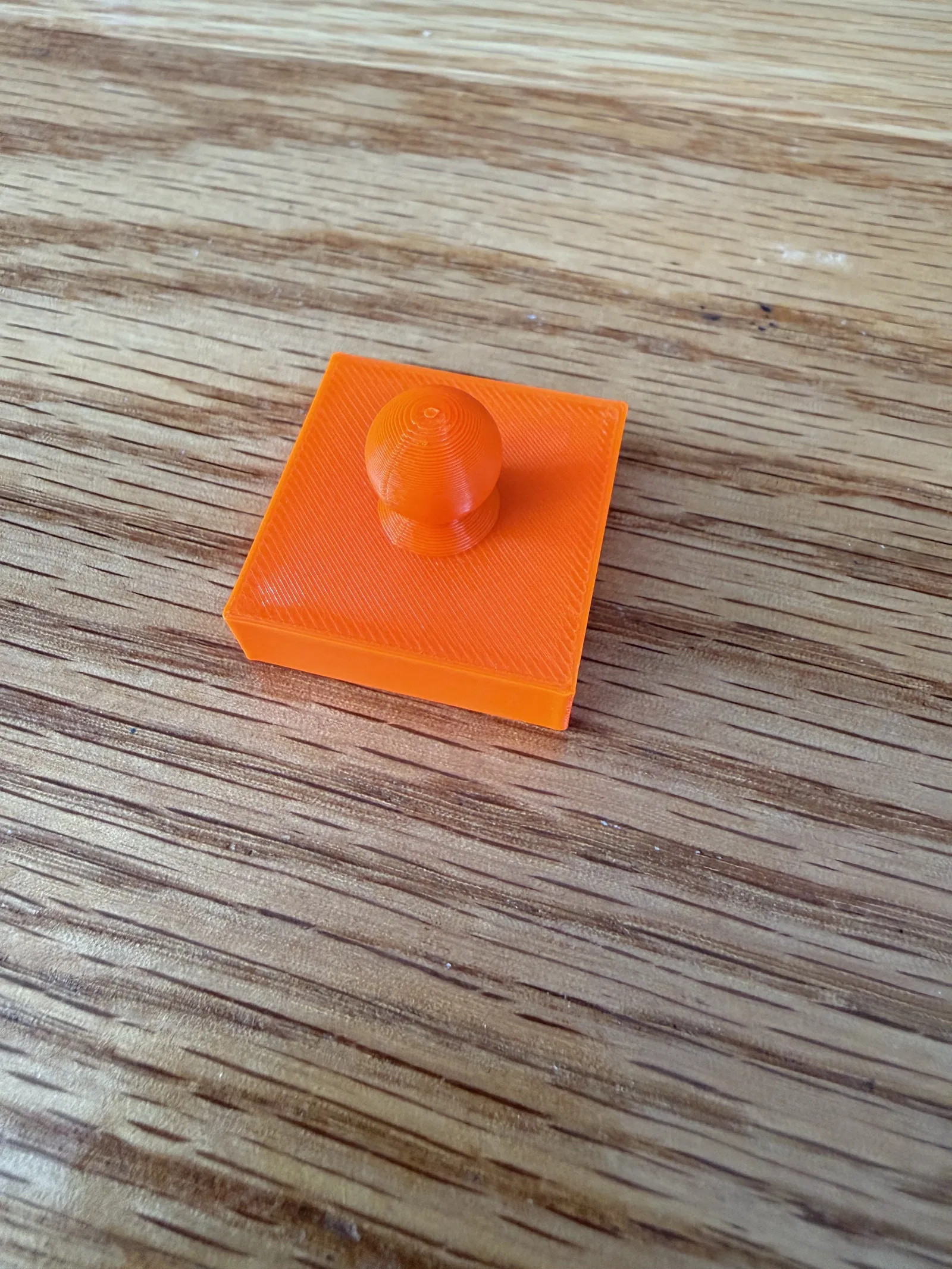

• Với phần ball socket bên trong, có thể cắt đôi support theo chiều dọc để dễ lấy ra hơn, hoặc dùng support blockers để chặn nếu in không support vẫn đạt.
