Ngàm toolhead WWBMG cho Bigtreetech BTT EBB36 GEN2 trên A4T

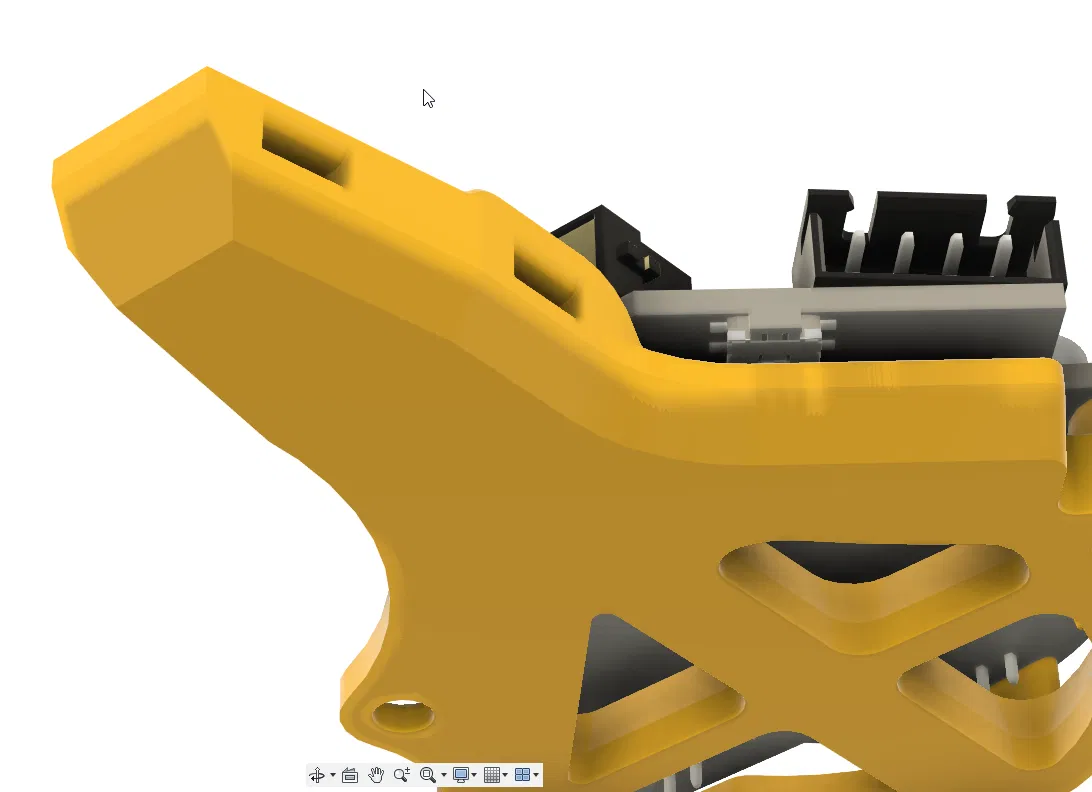

CẬP NHẬT: Đã sửa hình học phần giảm lực (cable relief) ở v5, dây cáp giờ nằm giữa hơn. Một vài chỉnh sửa hình học nhỏ khác.

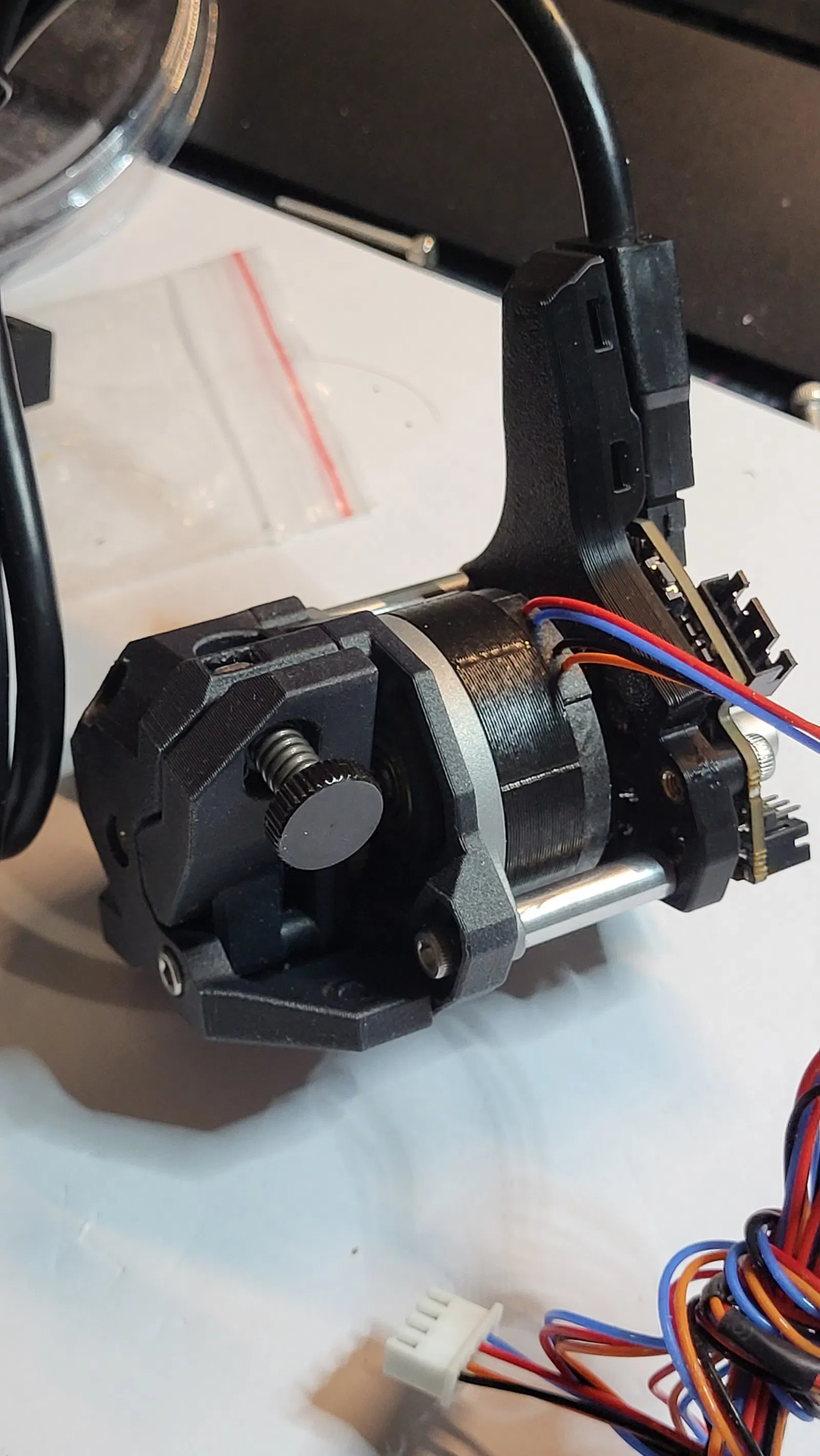

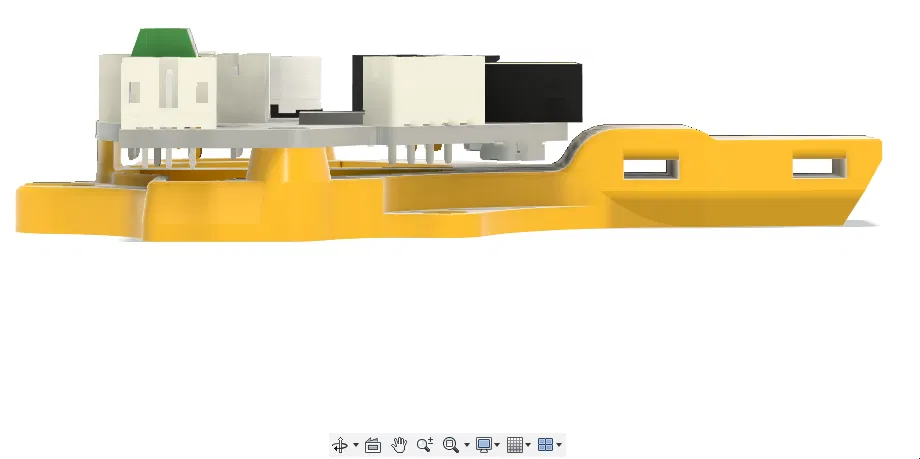

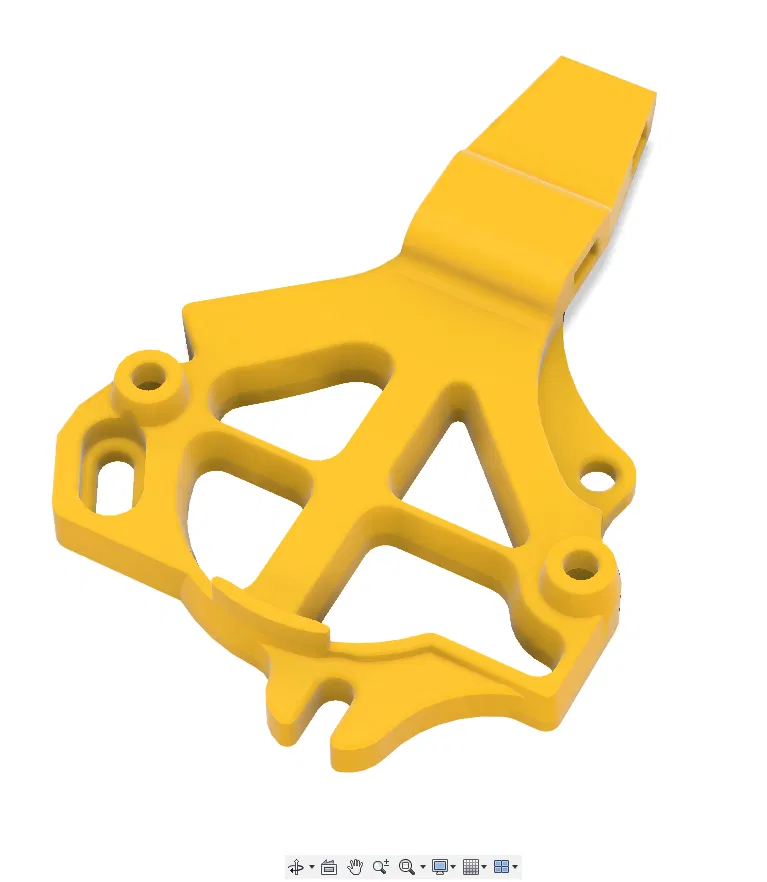

Ngàm (mount) để lắp board toolhead Bigtreetech BTT EBB36 GEN2 lên A4T toolhead khi dùng WWBMG extruder.

Đây là bản remix từ ngàm A4T THB mount gốc của Armchair Heavy Industries và DW Tas. Mẫu gốc chủ yếu dùng để lấy đúng pattern lỗ và một phần hình dáng, sau đó được chỉnh lại để vừa board EBB36 GEN2 và cấu hình extruder WWBMG.

Tính năng

Thiết kế riêng cho combo A4T toolhead + WWBMG extruder.

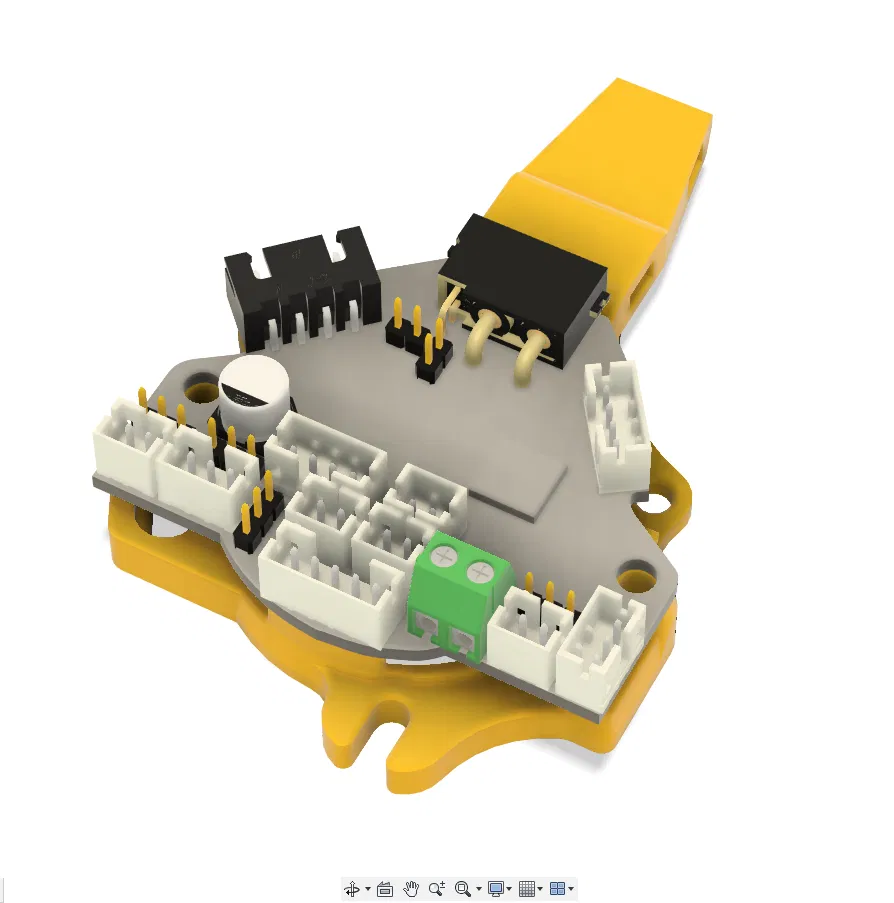

Pattern lắp được tinh chỉnh cho BTT EBB36 GEN2.
Giữ cho các đầu connector dễ tiếp cận để đi dây và bảo trì tiện hơn.
Dùng chung các điểm bắt mount của toolhead như ngàm A4T bản gốc (không cần phần cứng đặc biệt).

Khuyến nghị in

Vật liệu: ABS/ASA/PCCF… (khuyến nghị vì khu vực toolhead thường nhiệt cao).
Chiều cao lớp: ~0.2 mm
3–4 perimeters, ~30–40% infill
In úp lưng phẳng xuống bàn, không cần support

Lắp ráp

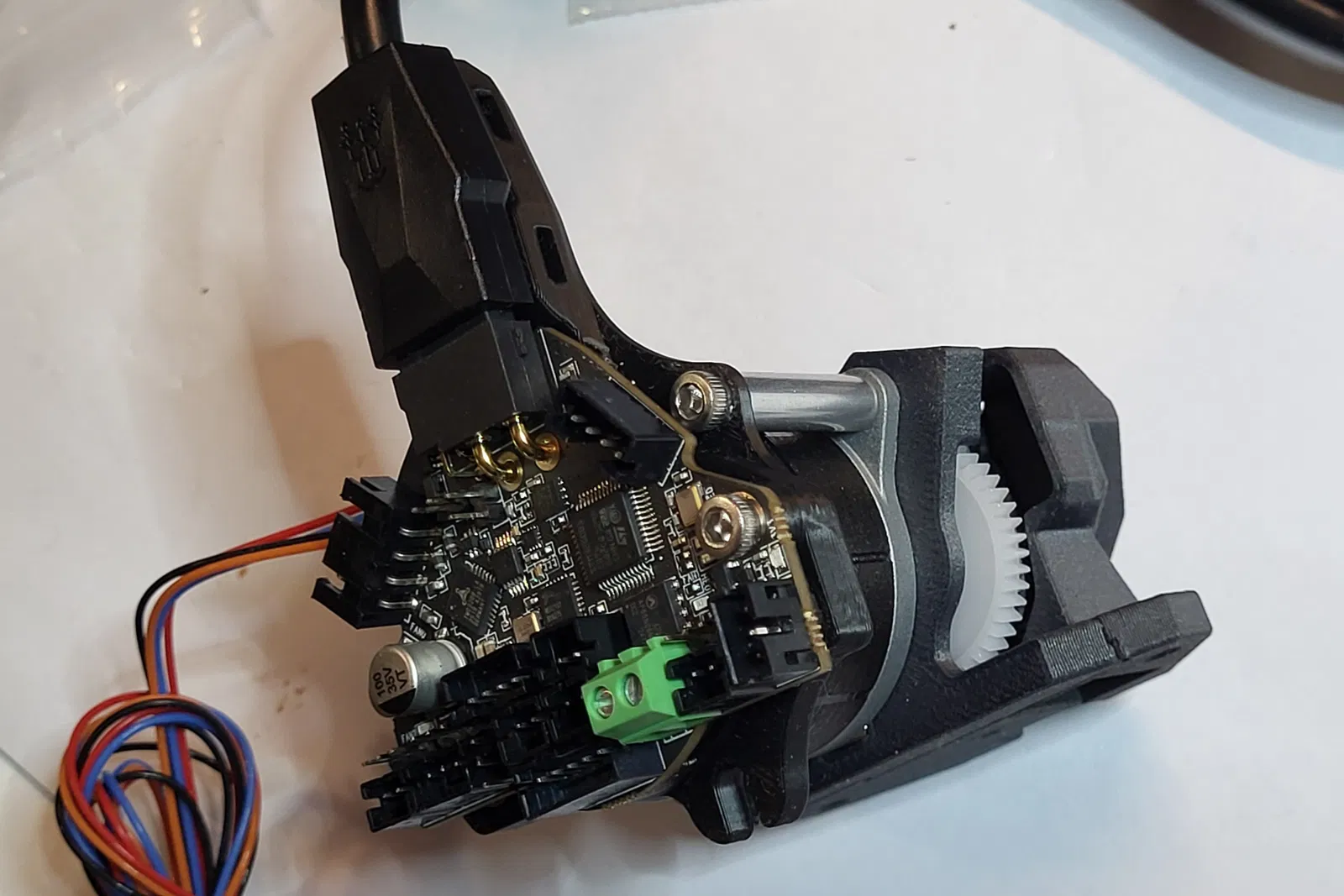

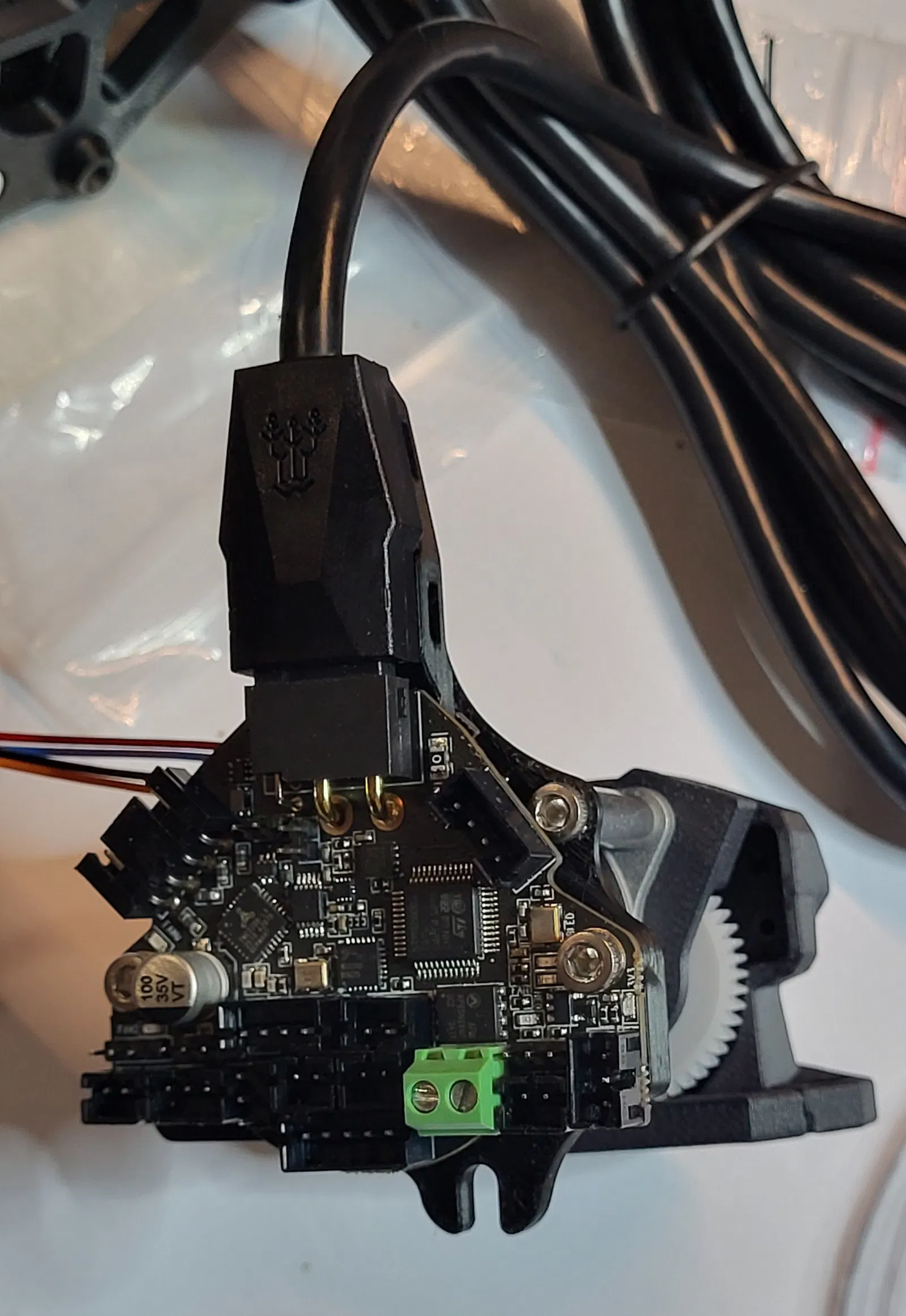

Bắt EBB36 GEN2 lên ngàm bằng vít M3 (kèm washer nếu cần).

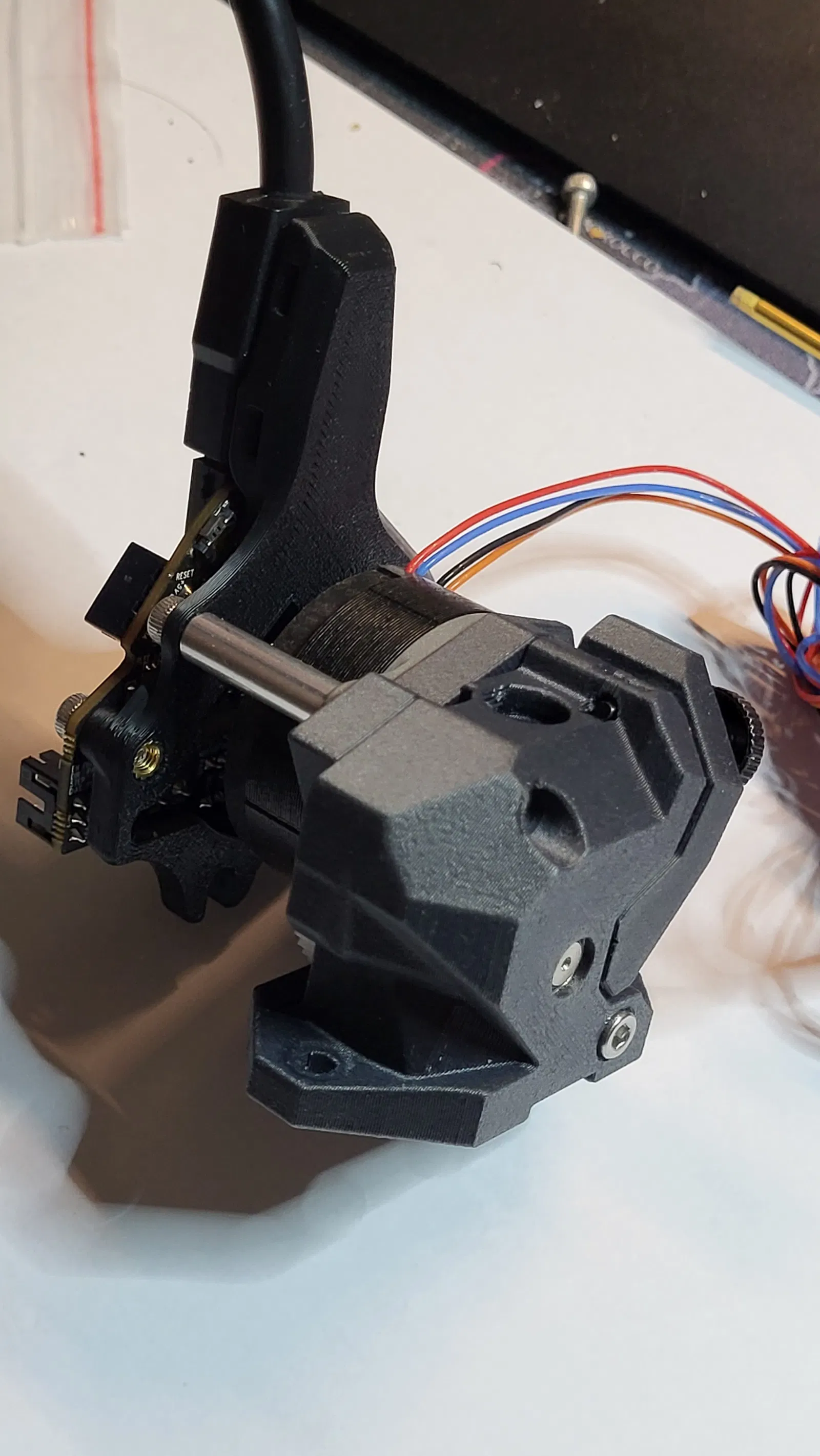

Gắn ngàm vào A4T toolhead như cách bạn gắn ngàm board bản gốc.
Lắp/đi dây và kết nối với WWBMG extruder như bình thường.

Credits

Ngàm A4T gốc bởi Armchair Heavy Industries và đặc biệt gửi lời cảm ơn tới DW Tas, tác giả của [A]nother [4]010 [T]toolhead cùng nhiều thiết kế rất hay khác
https://github.com/Armchair-Heavy-Industries/A4T

Gửi lời cảm ơn tới @AlphaAnt vì model 3D EBB36 GEN2 v1 dùng làm tham chiếu:
