Vỏ MAX7219 (x4) lắp ráp không cần dụng cụ, kèm holder nhiều loại ESP

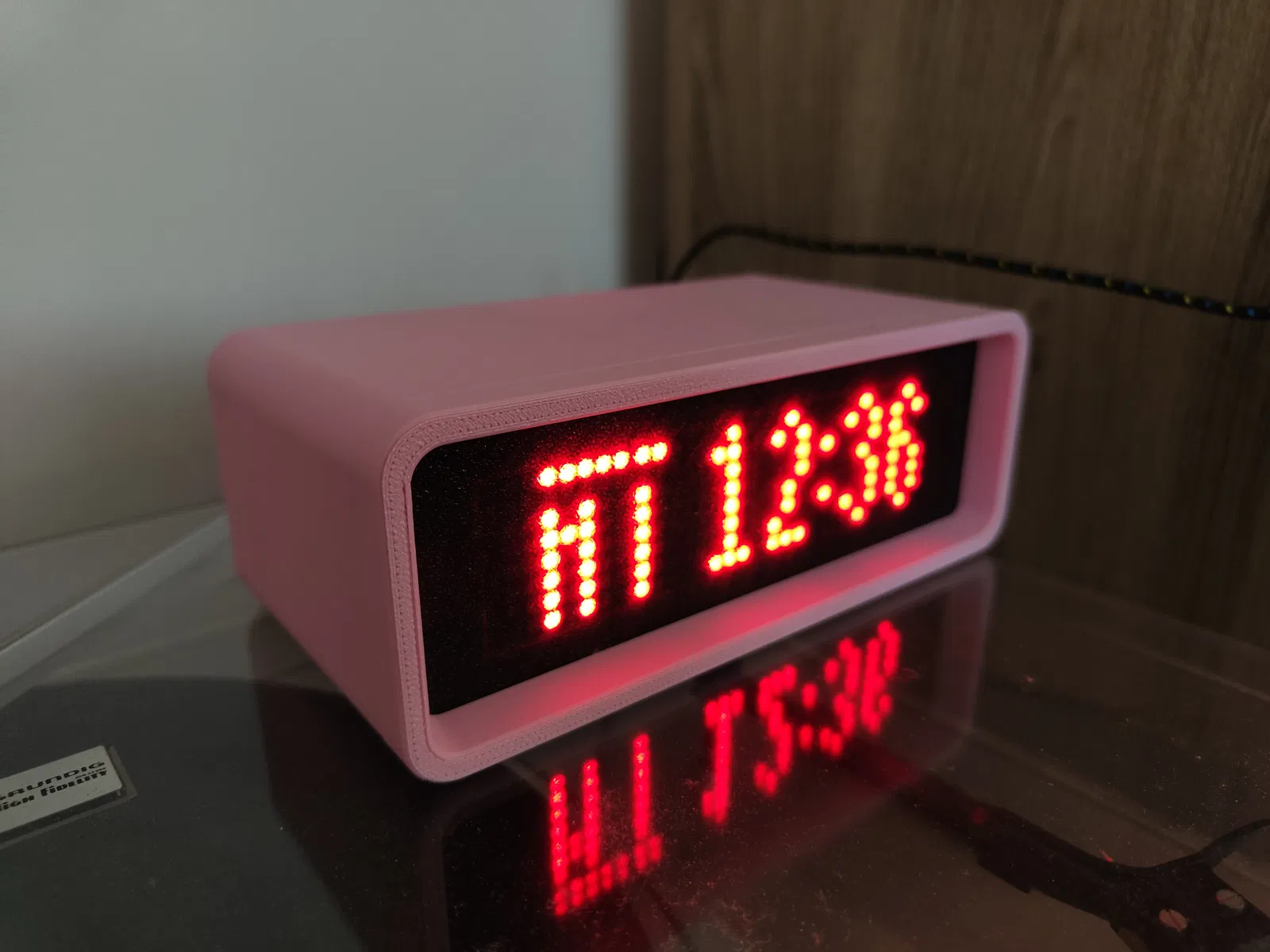

Ban đầu mình tính làm một cái đồng hồ đơn giản để trong phòng khách, có hiển thị thêm nhiệt độ ngoài trời, rồi mình tìm thấy:

Tác giả làm firmware rất tốt (mình rất thích firmware trên github!!!) nhưng mình không hài lòng với cái vỏ vì mình không thích cách tấm diffusor được giữ cố định, với lại không có ngàm/giá gắn hay thứ tương tự cho bo ESP.

Mình cũng không tìm được mẫu vỏ nào khác phù hợp, nên mình quyết định tự thiết kế một cái vỏ có thể dùng cho bất kỳ dự án hiển thị MAX7219 nào.

Khi thiết kế, mình tập trung vào việc in cho dễ, hạn chế support tối đa, lắp ráp dễ (tool-free) và có holder linh hoạt cho nhiều loại bo ESP khác nhau.

Mình đã thiết kế holder và back panel cho Wemos D1 Mini (ESP8266), Wemos D1 Mini Pro, ESP32 D1 Mini và ESP32 DevKit.

Về tấm diffusor, mình có cung cấp 3 file với độ dày khác nhau. Với PLA đen mình dùng thì loại 0.2mm cho kết quả tốt nhất vì đủ xuyên sáng mà bề mặt vẫn kín (xét theo vệt layer). Nhớ đảm bảo lớp first layer của máy in bạn phải thật ổn. Nếu bạn dùng PLA sáng màu, có màu hoặc thậm chí PLA trắng, bạn có thể thử 0.4mm hoặc 0.6mm.

Tóm lại bạn cần in 5 phần, không cần thiết lập máy in đặc biệt nào (đầu phun 0.4mm, layer height 0.2mm). Dưới đây là hướng dẫn lắp ráp:

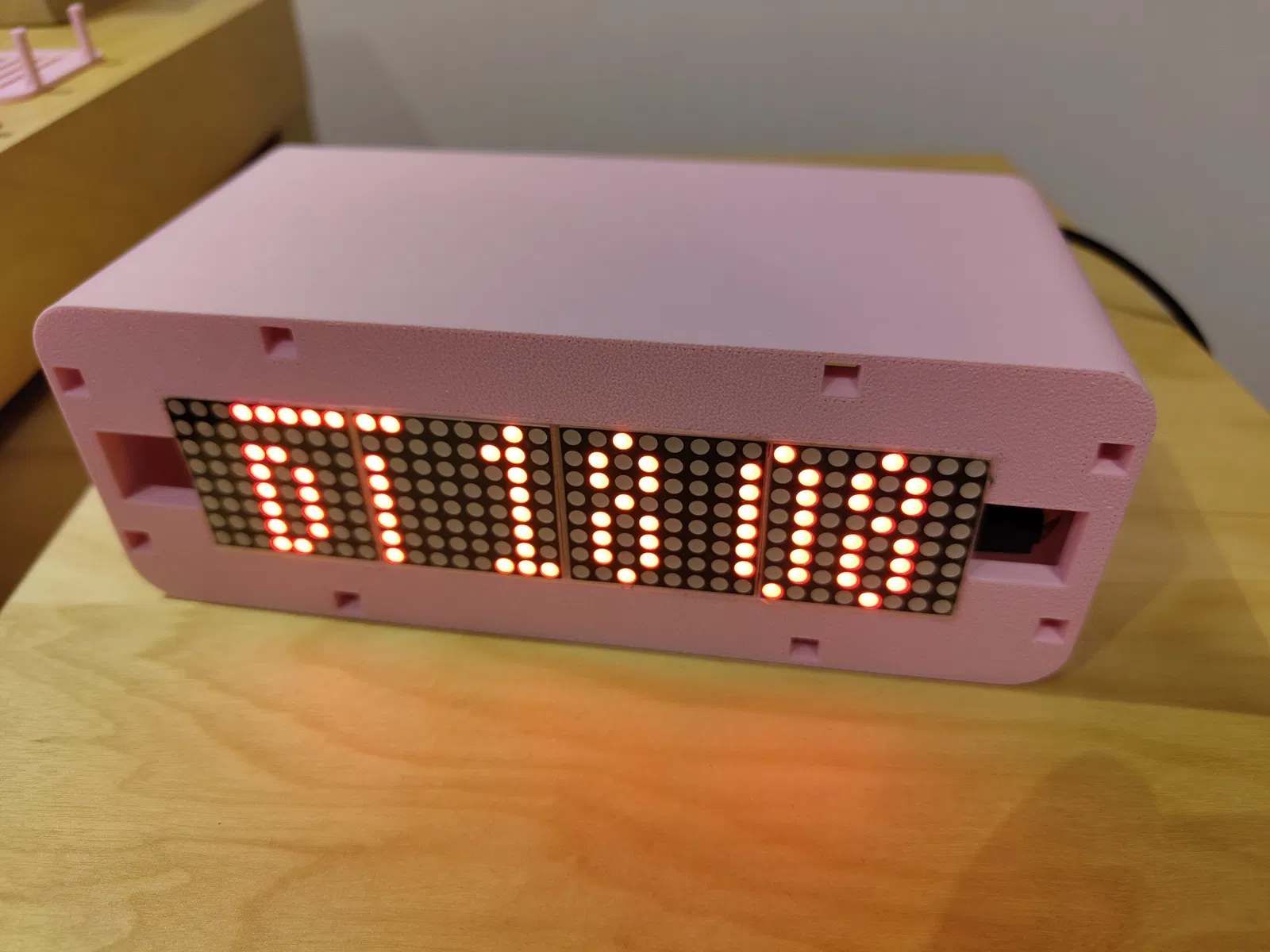

1. Kết nối các dây cáp đi kèm lúc giao MAX7219 vào board MAX7219 và đặt module matrix vào trong vỏ.

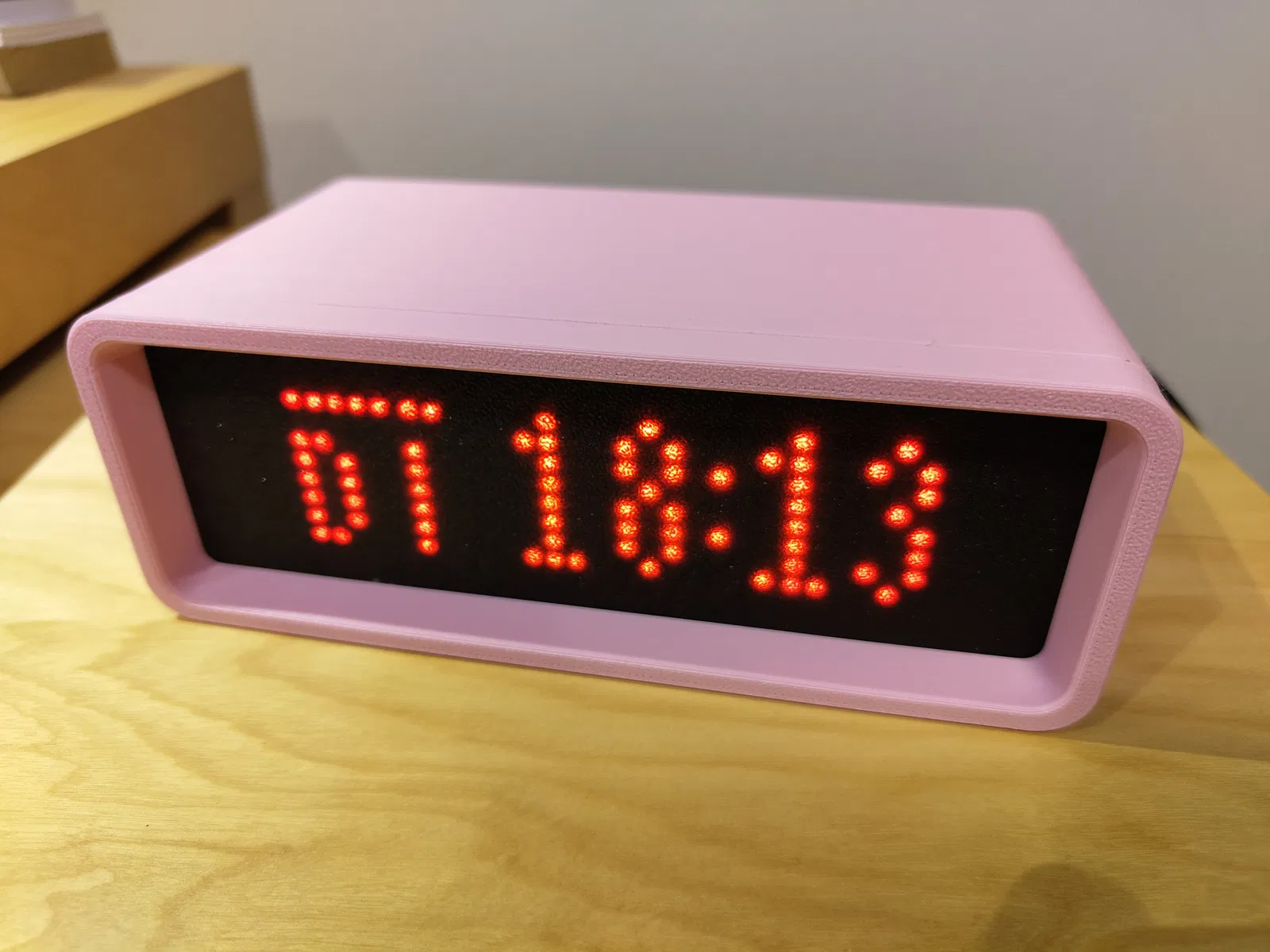

2. Đặt tấm diffusor lên trên module matrix rồi bấm (snap-in) khung vào phía trên.

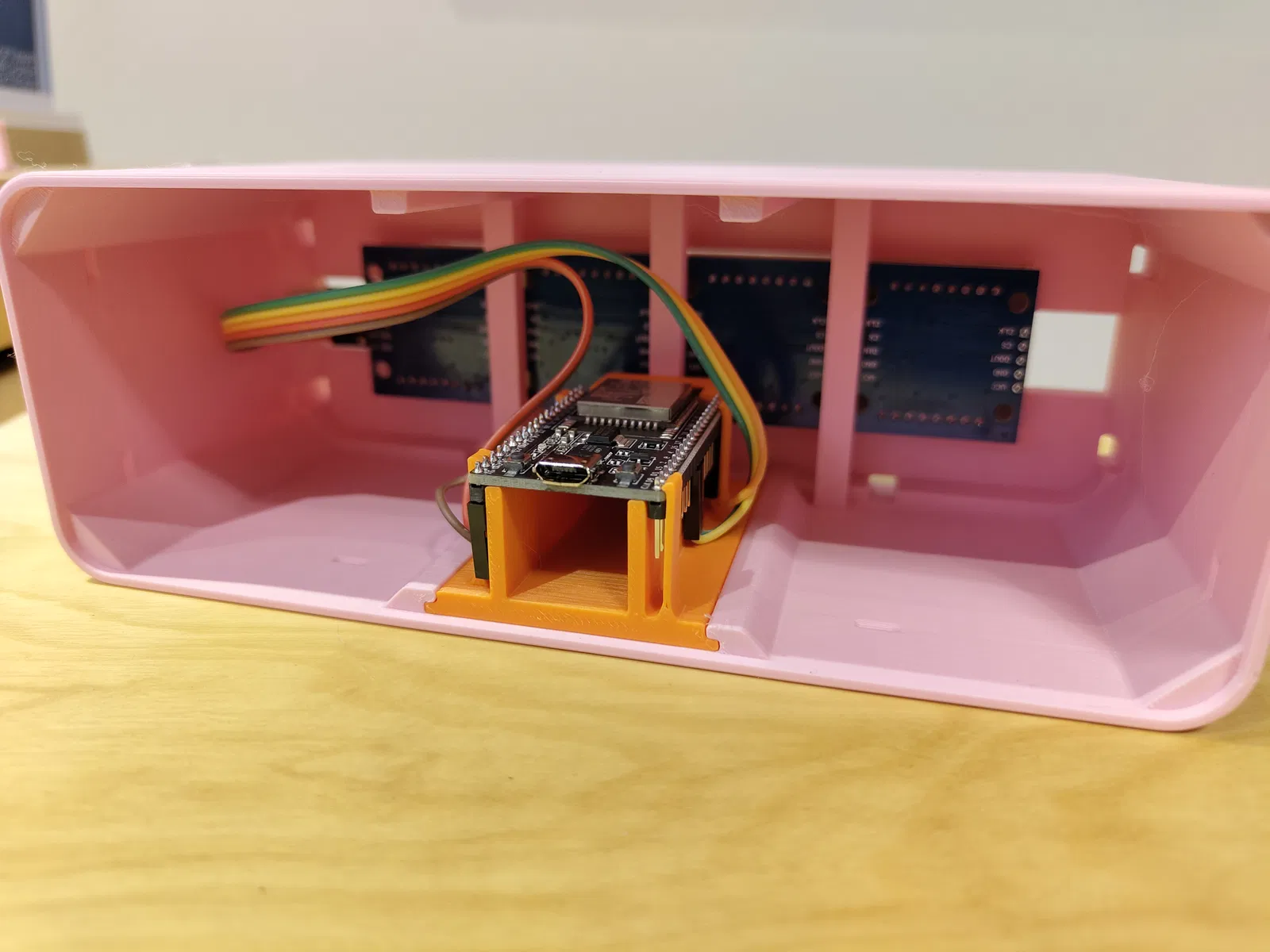

3. Kết nối các dây đi từ module matrix vào bo ESP (sơ đồ chân phụ thuộc vào bo bạn dùng và cách bạn có thể tự cấu hình pin trong mã nguồn firmware) rồi bấm (snap-in) bo ESP vào holder.

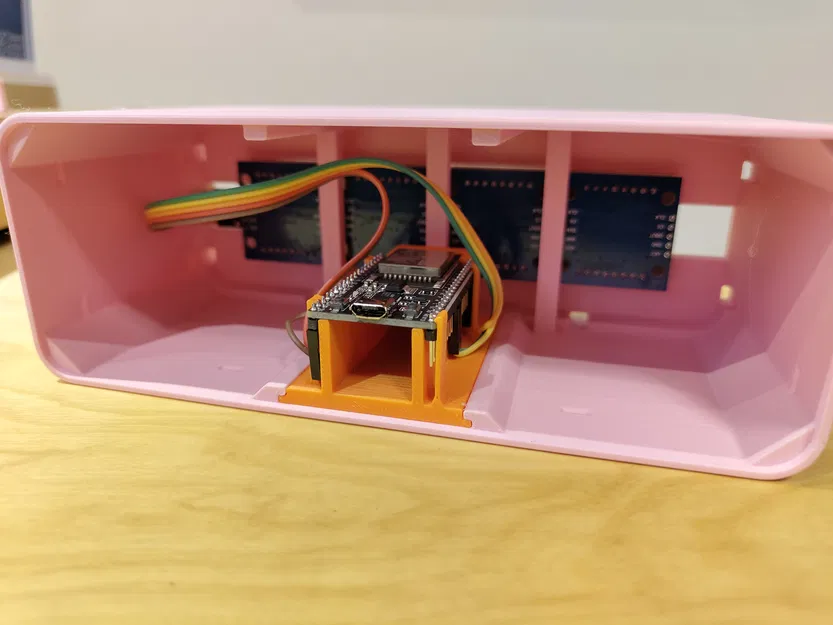

4. Trượt (slide-in) holder từ phía sau vào trong vỏ.

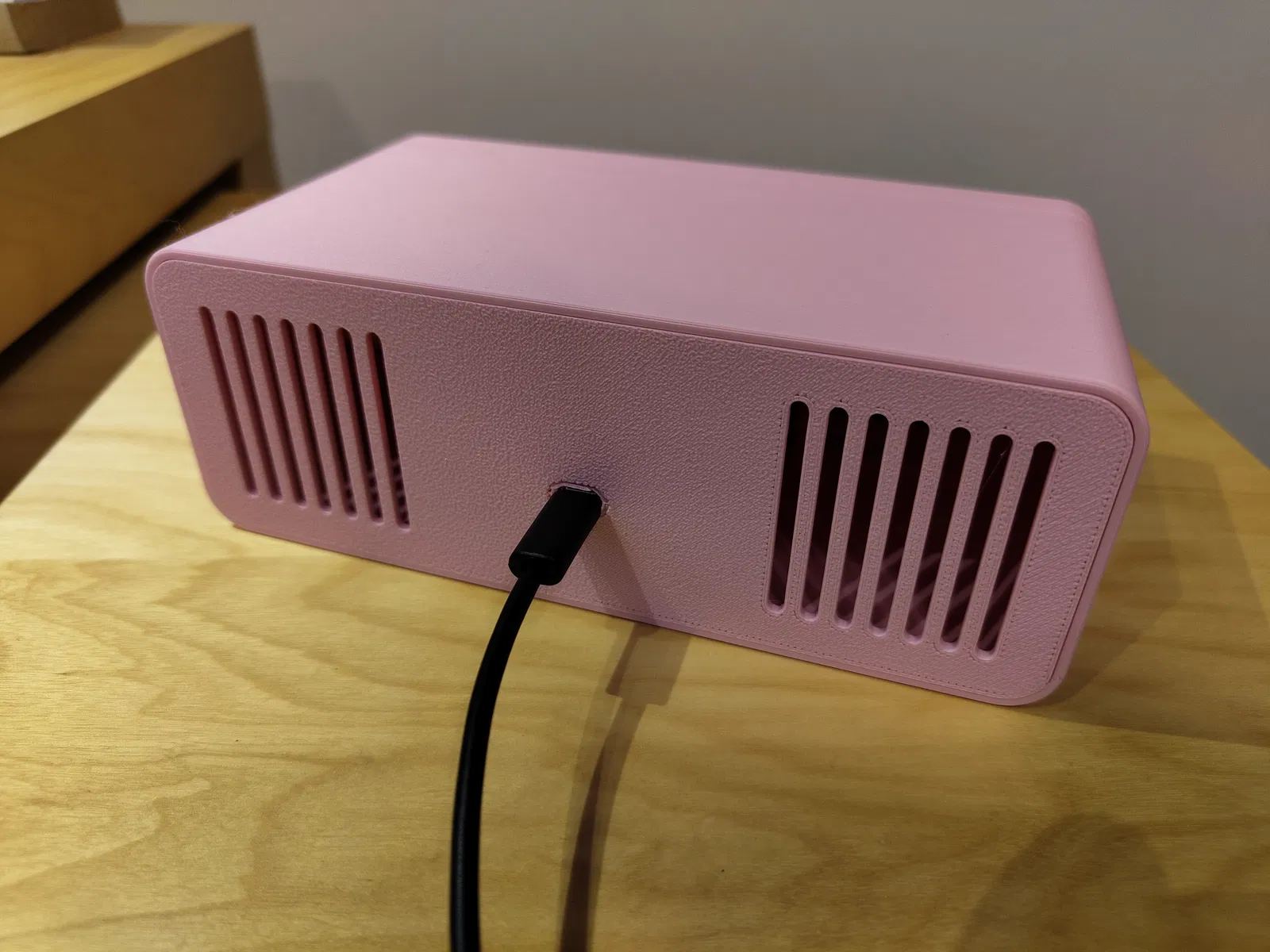

5. Bấm (snap-in) back panel vào.
