Giá đỡ ESP32-CAM cho máy in 3D Prusa Mini

Prusa Mini 3D Printer ESP32 Cam Holder

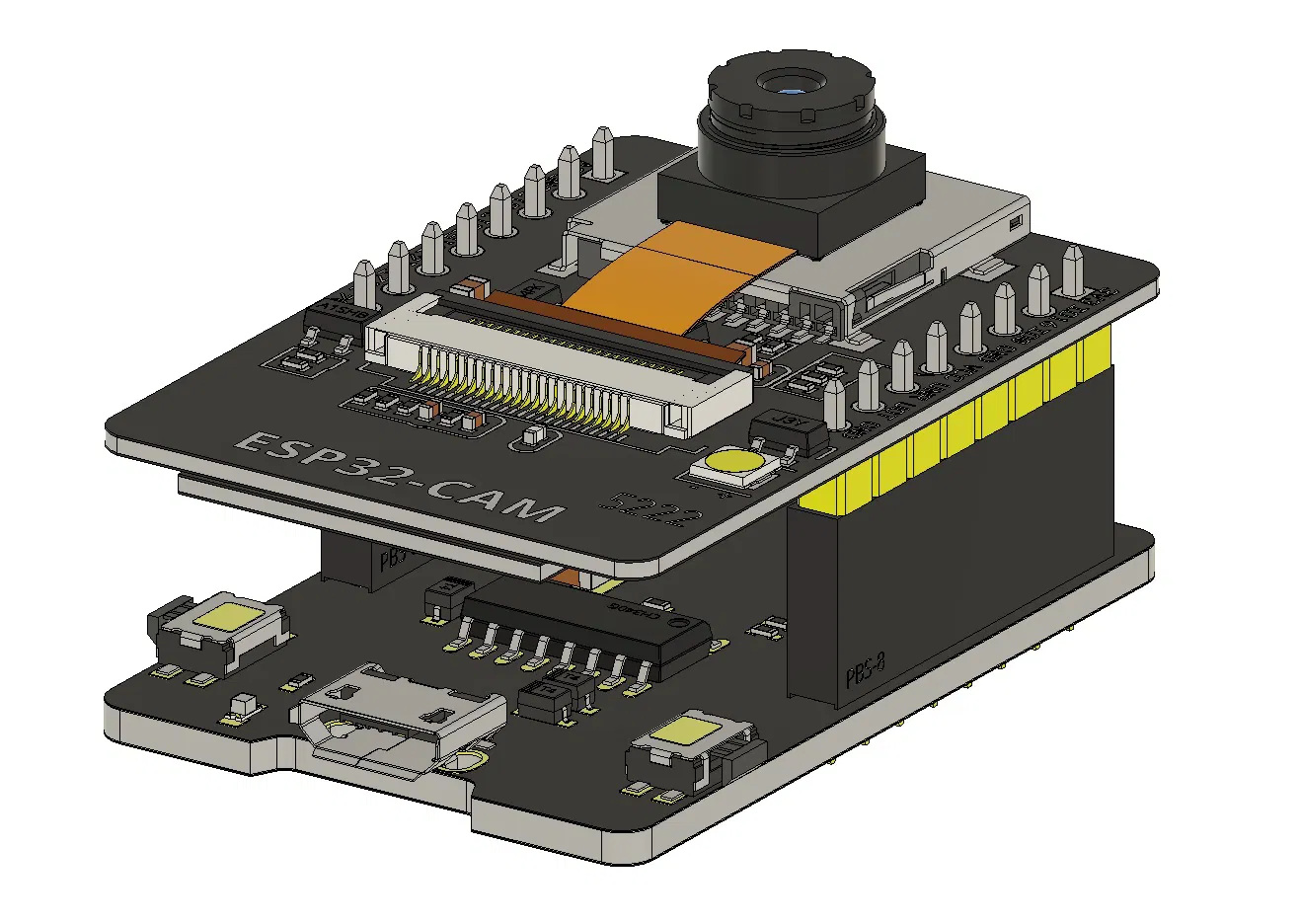

Thiết kế này dựa trên module ESP32-CAM phổ biến, dễ mua.

Kết hợp với firmware PrusaConnect ESP32-CAM thì có thể truyền hình ảnh lên Prusa

Connect theo thời gian thực. Bạn có thể xem ảnh tại prusa3d.com hoặc ngay trong PrusaSlicer.

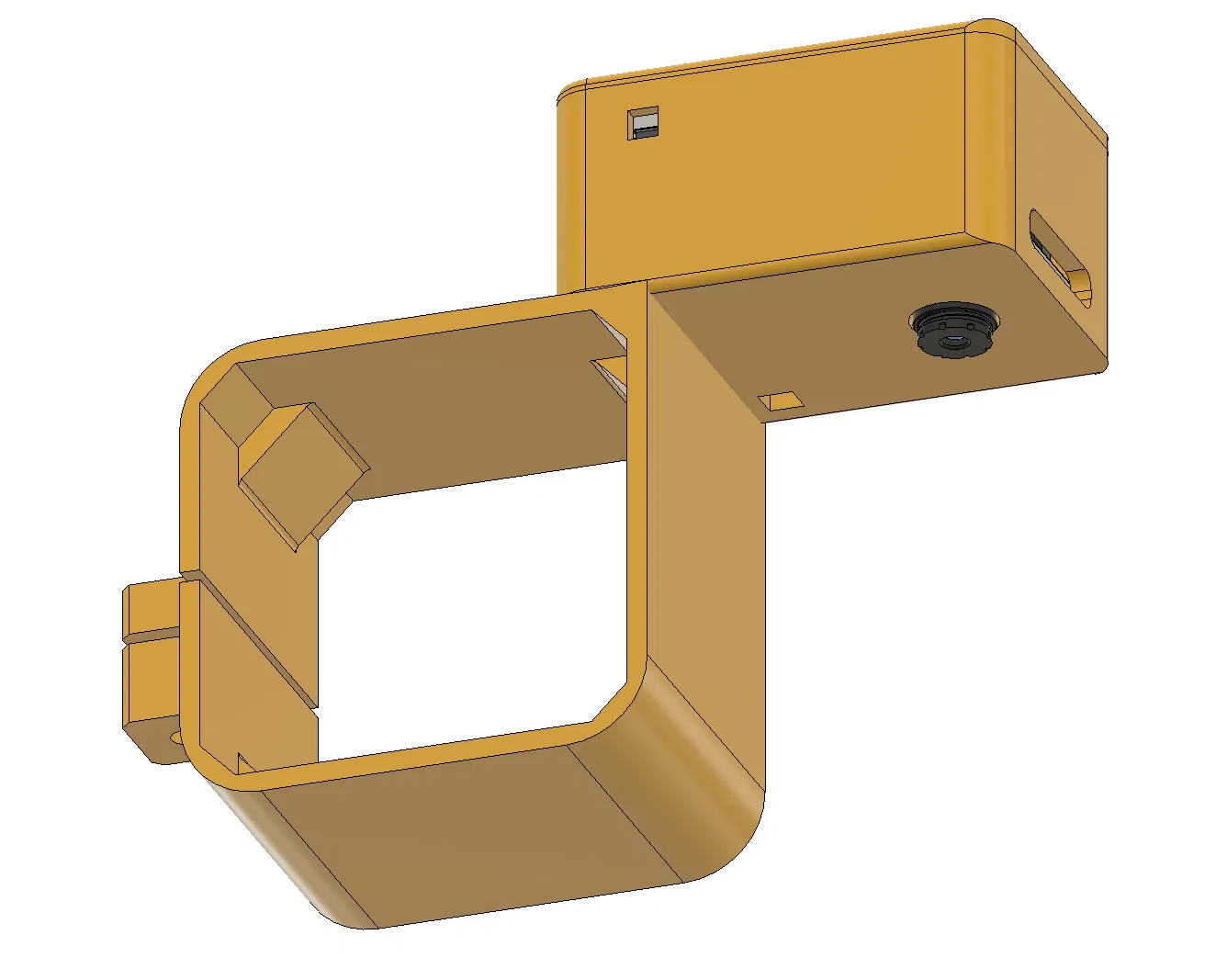

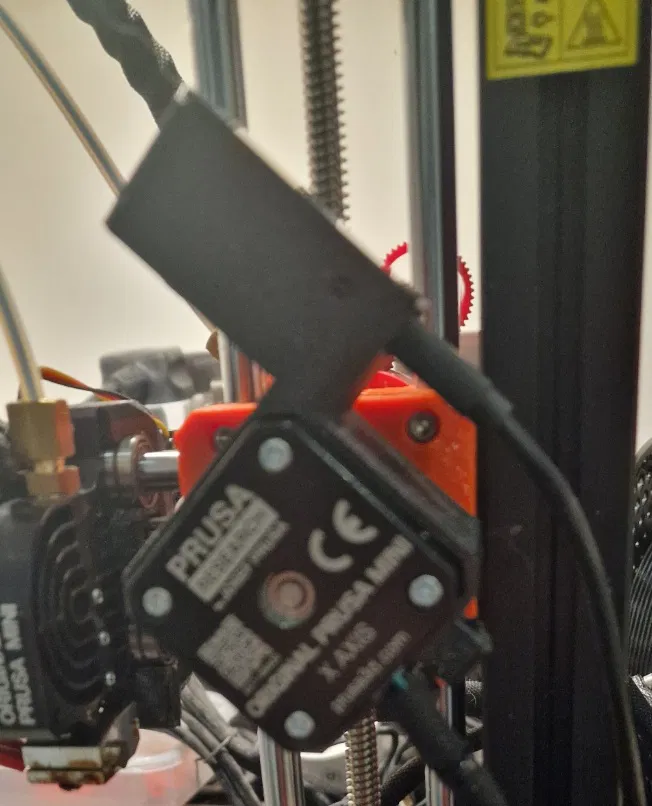

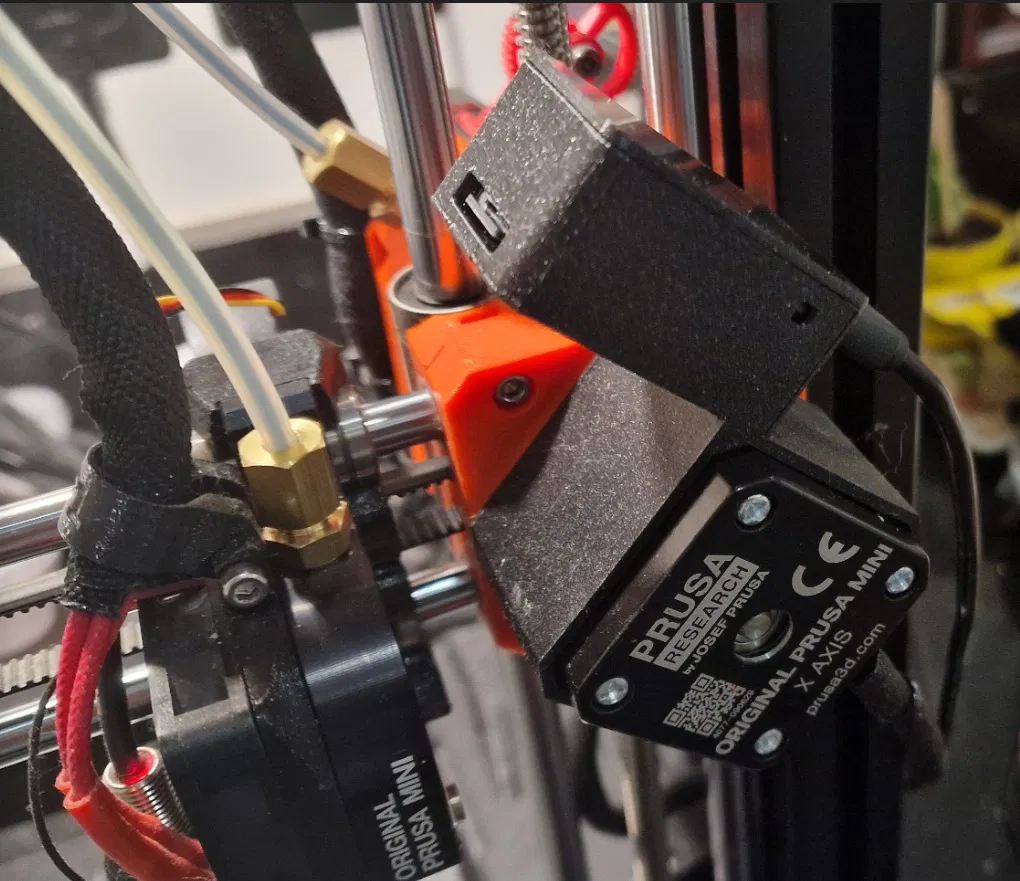

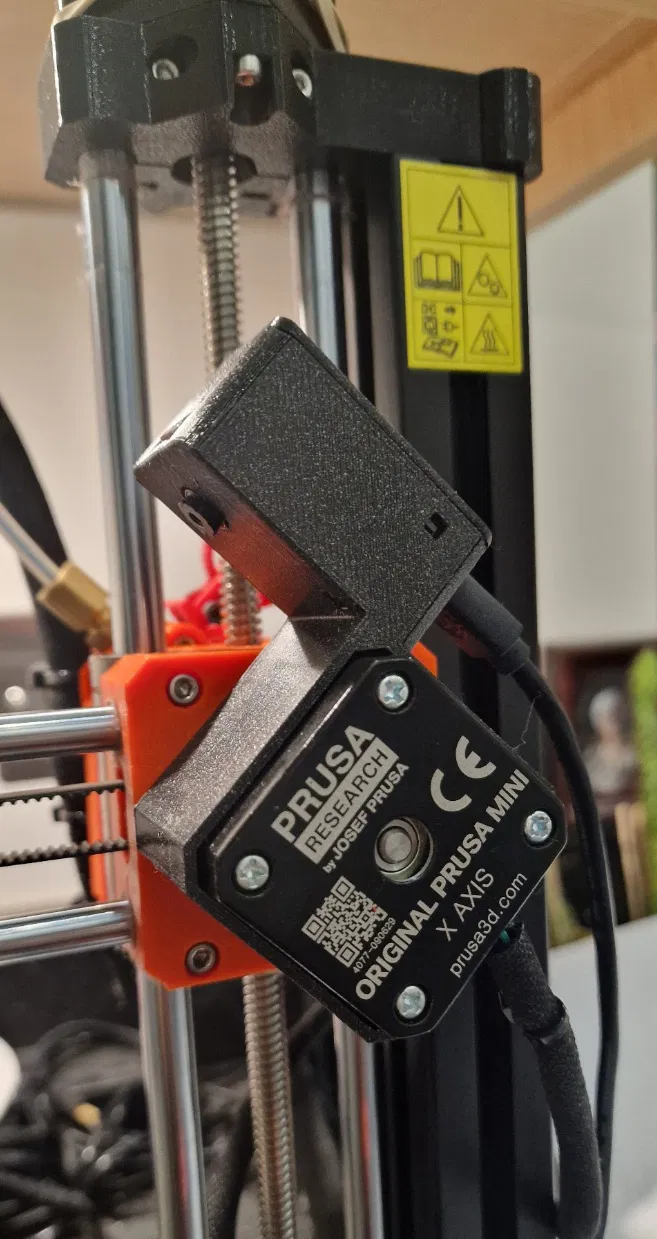

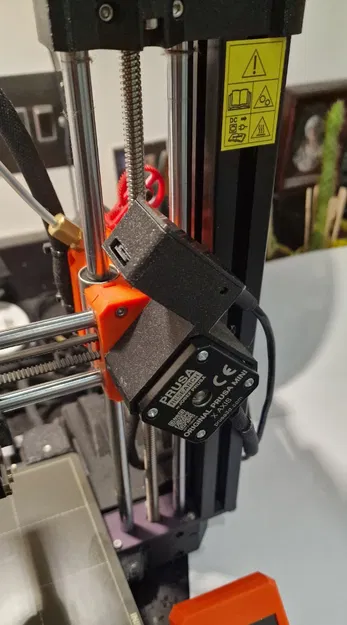

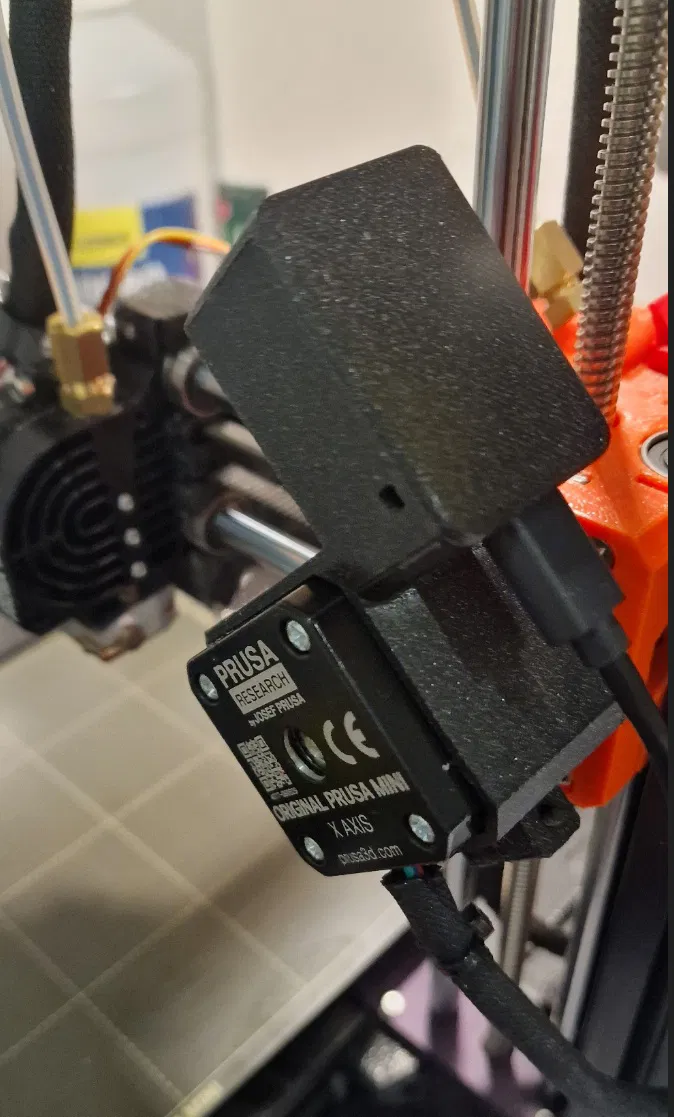

Ngàm (mount) được thiết kế để kẹp quanh stepper motor trục X trên Prusa Mini+

Nắp trên (top cover) bấm vào là khớp.

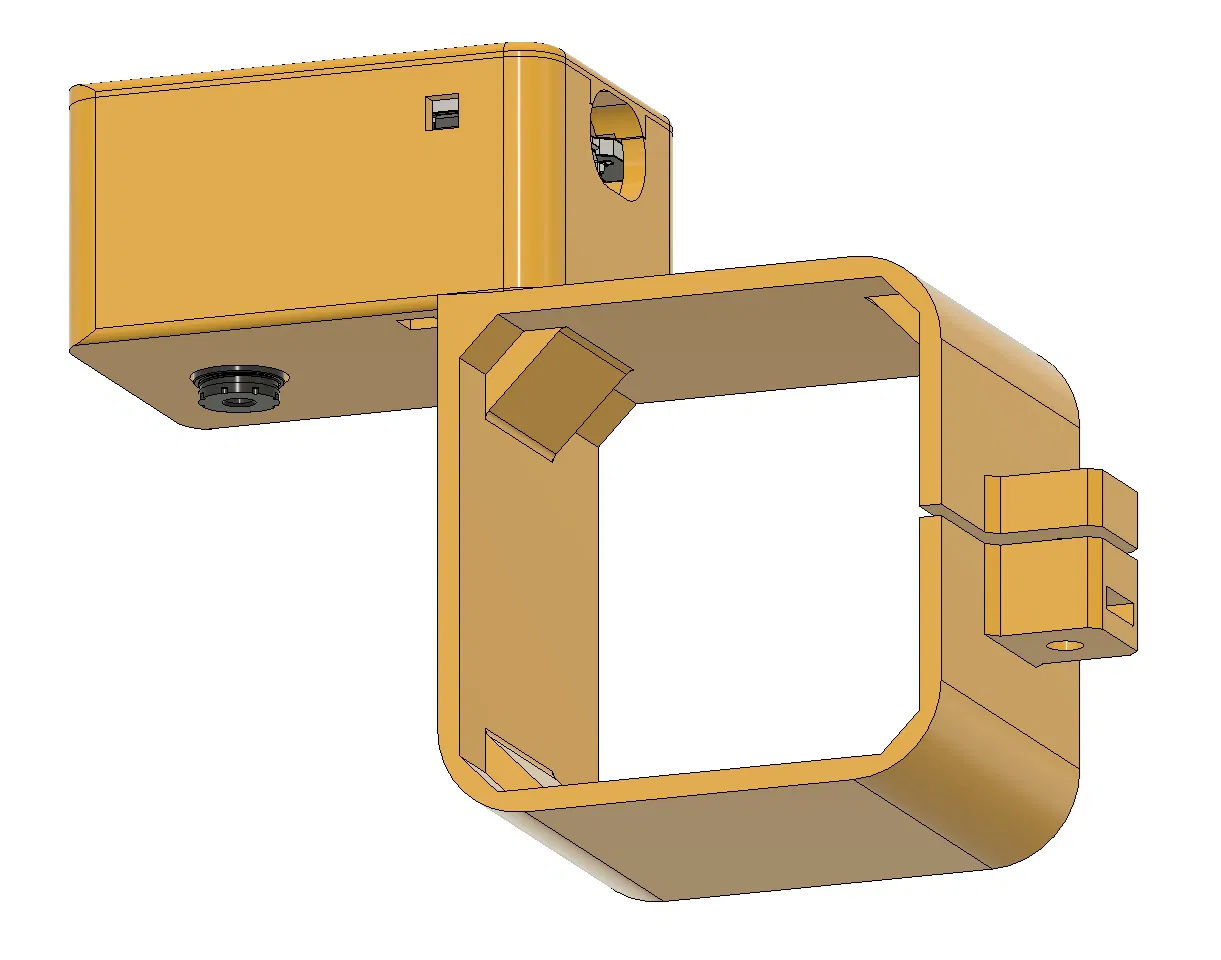

Phần kẹp quanh stepper motor có thể bẻ bung ra để trượt qua vỏ motor.

Cần 1x đai ốc vuông M3 (M3 square nut) và 1x vít M3 x20 đầu chìm (c/s screw) để cố định phần kẹp đúng vị trí.

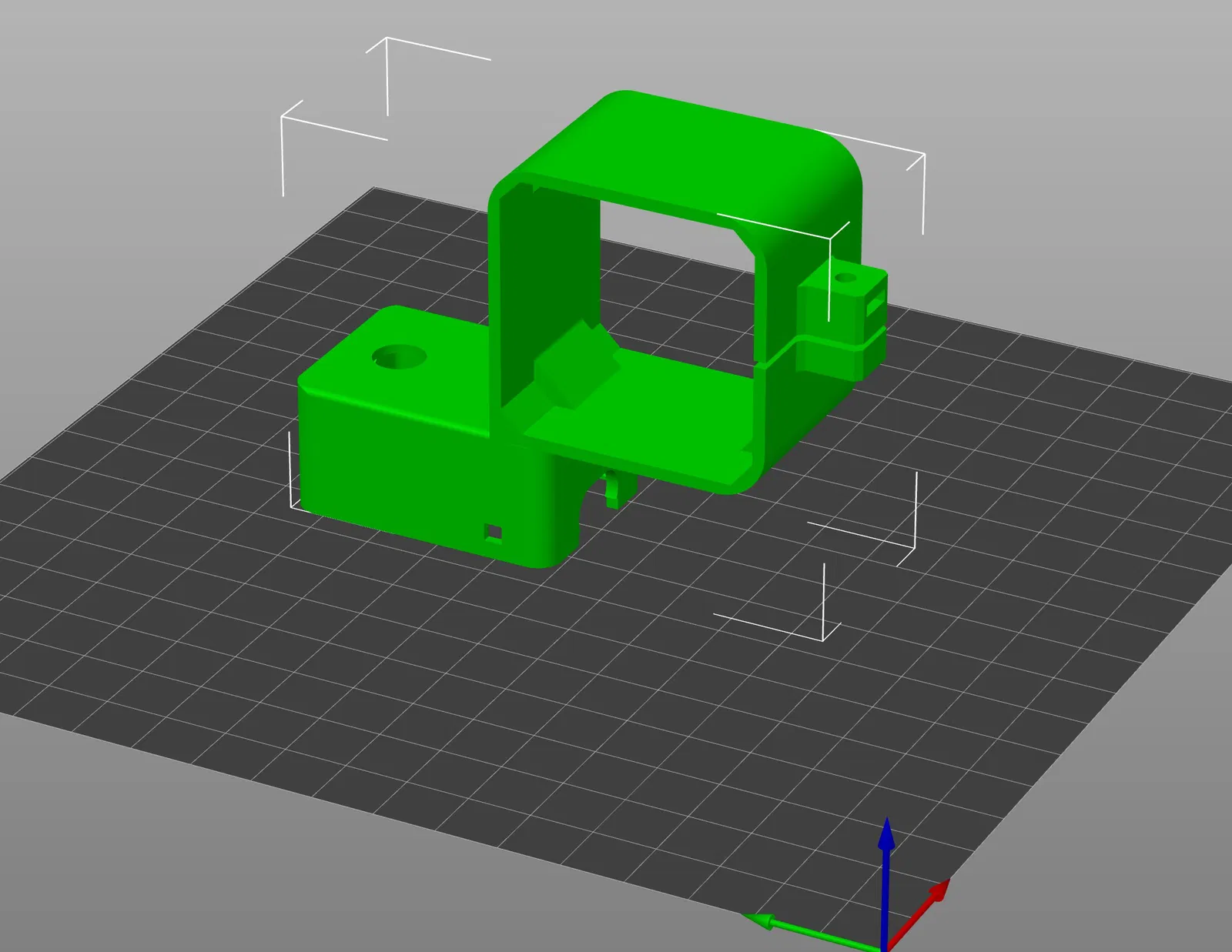

Mình in theo chiều nằm ngang và có support cho phần vỏ (enclosure housing) của ESP32-Cam.

PrusaConnect ESP32-CAM

https://github.com/prusa3d/Prusa-Firmware-ESP32-Cam

Tìm bản Ai Thinker ESP32-CAM. Hướng dẫn khá ổn.

Tải esp32-cam.zip để lấy firmware

Hy vọng cái này giúp được ai đó.
