Ngàm gắn LED Channel xoay góc (Pivoting LED Channel Mount)
Ngàm gắn LED channel nhôm dạng sâu, có khớp xoay để chỉnh và cố định góc chiếu. Dùng được ngoài sân với cọc cắm hoặc đặt trên mặt phẳng với đế sàn. Cần ê-cu M3 và ốc M3 x 12mm để lắp.
Mô tả

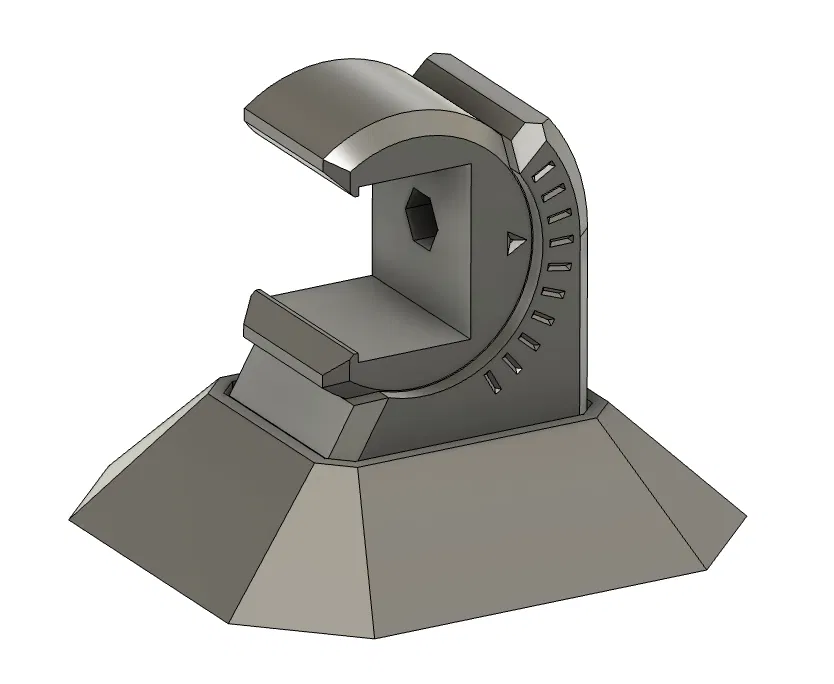

Mình có vài thanh LED channel dùng ngoài sân để trang trí Halloween và mình muốn gắn chúng sao cho có thể cố định góc chiếu. Mình thiết kế các ngàm (mount) này để dùng ngoài sân (kèm cọc cắm/spike) hoặc đặt trên bề mặt phẳng (kèm đế sàn/floor base).
Các mẫu này được thiết kế cho loại LED channel dạng sâu (deeper). Cụ thể, mình dùng loại trên Amazon ở đây - https://www.amazon.com/dp/B0BR3HBRB8?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_11&th=1
Bạn sẽ cần ít nhất 2 cái cho mỗi thanh LED dài 1M.
Bạn cần 1 ê-cu M3 và 1 ốc M3 x 12mm để siết phần pivot (khớp xoay) vào đế. Bạn cũng cần thêm 1 ê-cu M3 và 1 ốc 12mm để gắn đế vào cọc spike.

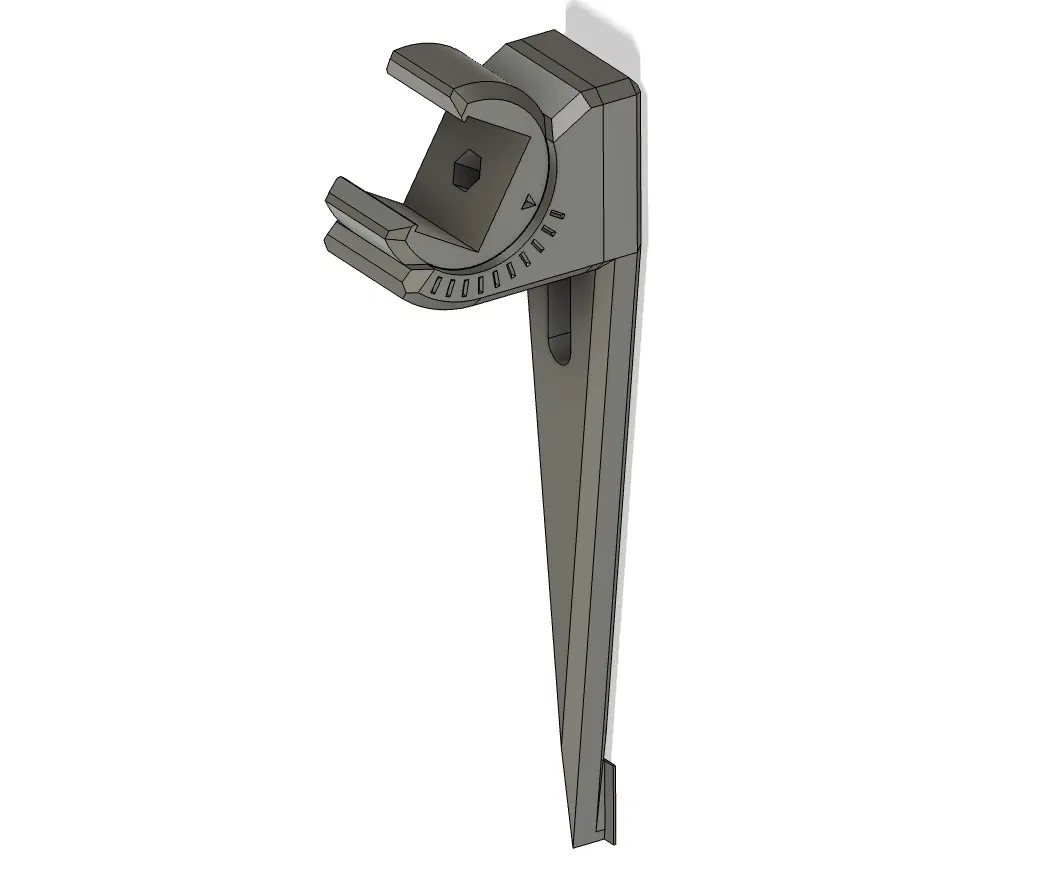

Cái tab ở đầu nhọn của cọc spike là để đỡ phần overhang dốc khi in. In xong có thể bẻ bỏ.
Mình in bằng ASA với chiều cao lớp (layer height) 0.20mm.
