Bracket gắn màn hình Yaesu FTM-400 (treo dưới kệ)

Máy bộ đàm nghiệp dư Yaesu FTM400 VHF/UHF có phần control head tách rời, có thể gắn cách xa thân máy chính. Máy đi kèm một cái stand bằng kim loại tấm có thể bắt lên bề mặt phía trên, nhưng mặt sau của control head lại có phần lồi dành cho anten GPS nên không thể dùng để treo ngược từ phía trên xuống.

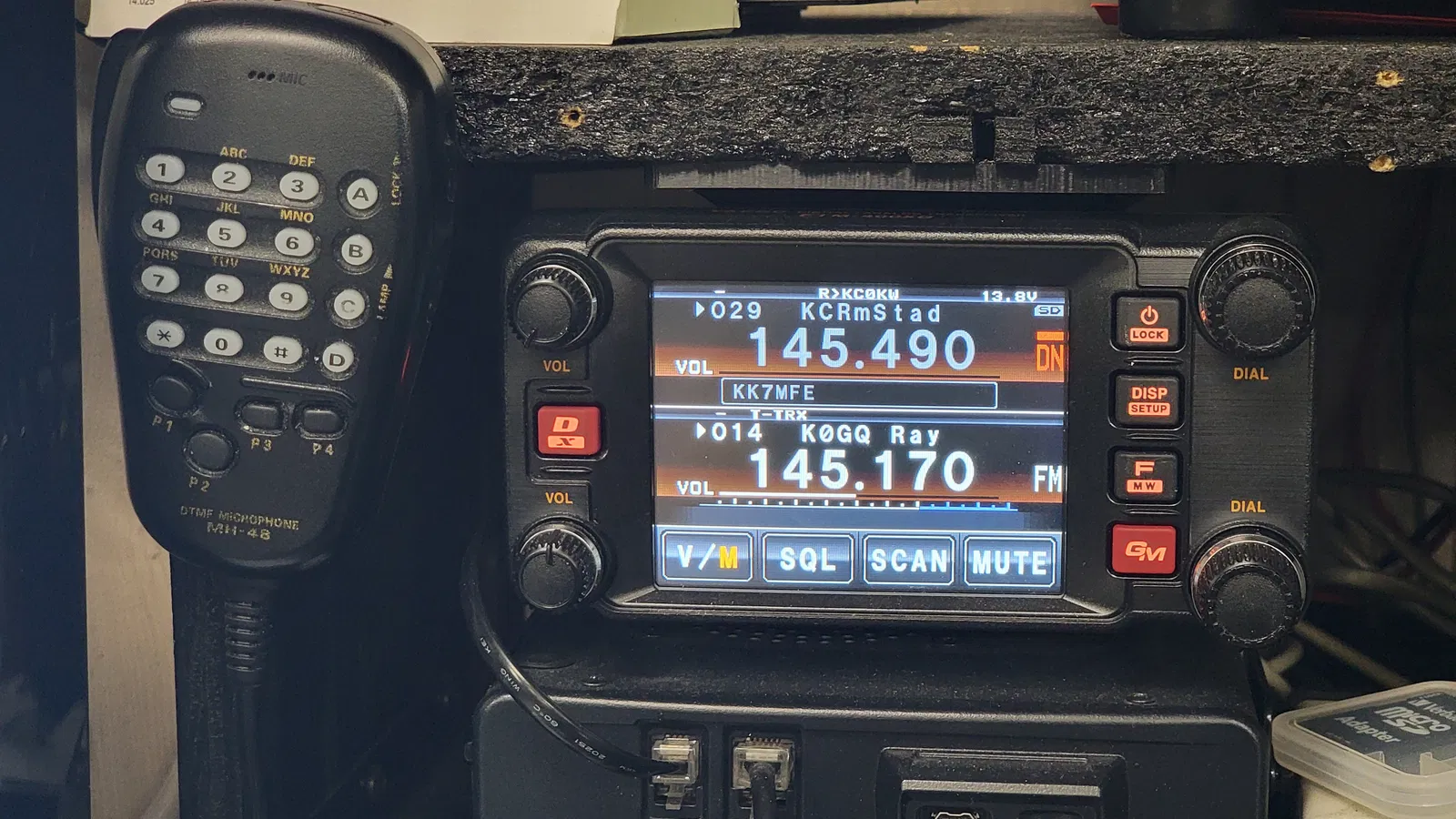

Để giải quyết chuyện này, mình làm một cái bracket để bắt vào mặt dưới của vị trí lắp (mount point) và bắt vào mặt sau của control head bằng ốc M5x8. Lỗ ốc được khoét âm (recessed) nên độ dày của bracket tại vị trí lỗ ốc là 2 mm. Tấm trên của bracket có hai lỗ ốc 3mm kiểu countersunk để bắt cố định.

Mình in bằng PLA không cần support (đặt ngược) và chạy ổn trên Ender-3 ProB, dùng infill 50% cho chắc, với đầu phun stock 0.4mm và chất lượng in tiêu chuẩn.
