VE7ZAX - Mount whip antenna lên trekking pole cho SOTA quarter wave 5.6m vertical

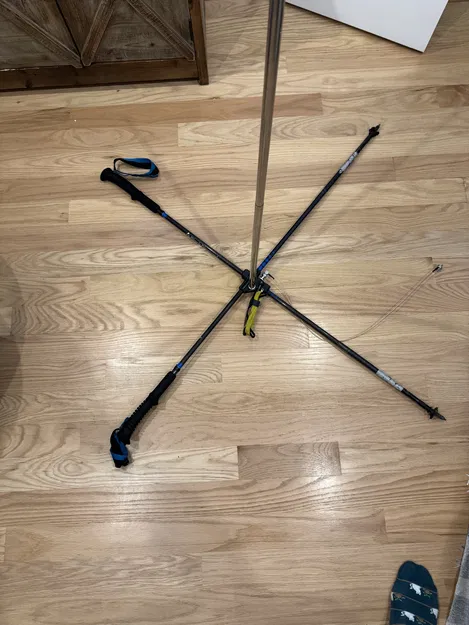

Dự án nhỏ gọn mà lại rất tiện: làm cái mount chắc chắn để dựng whip antenna nhanh, đứng vững trên đỉnh núi đá hoặc bất cứ chỗ nào. Ở phần đáy, bạn kẹp chéo 2 cây trekking pole (hoặc đại 2 cây que) rồi cố định bằng 2 sợi dây velcro.

Mình đăng lên đây lỡ ai cần thì dùng. Lúc nào rảnh mình sẽ viết hướng dẫn đàng hoàng hơn, còn giờ cứ để đó nếu bạn muốn làm.

🏔 SOTA Quick-Ref: 5.6m Vertical Whip

Rig: 10W QRP | Mount: M10/Trekking Pole Tripod | Radials: 2m PTFE (10x)

1. Cài đặt theo band & hiệu năng ước tính

Band

Whip Length

Efficiency

Radiated

Tuning Note

20m

5.2 – 5.6m

60%

~6.0W

Kéo hết; chỉnh để SWR ổn.

17m

~4.0m

65%

~6.5W

Rút vào khoảng 5 đốt.

15m

~3.4m

70%

~7.0W

Rút vào khoảng 7 đốt.

10m

~2.5m

80%

~8.0W

Khoảng nửa chiều dài.

40m

5.6m

15%

~1.5W

Bắt buộc dùng base loading coil.

2. Chiến lược radials (đỉnh núi đá)

• Mục tiêu: Radials tạo “ground giả” khi đứng trên đá không dẫn điện.

• 5 Radials: “Setup nhanh.” Dùng cho activation nhanh hoặc gió nhẹ.

• 10 Radials: “Setup hiệu năng.” Dùng trên đỉnh granite/khô để giảm SWR và tối đa bức xạ.

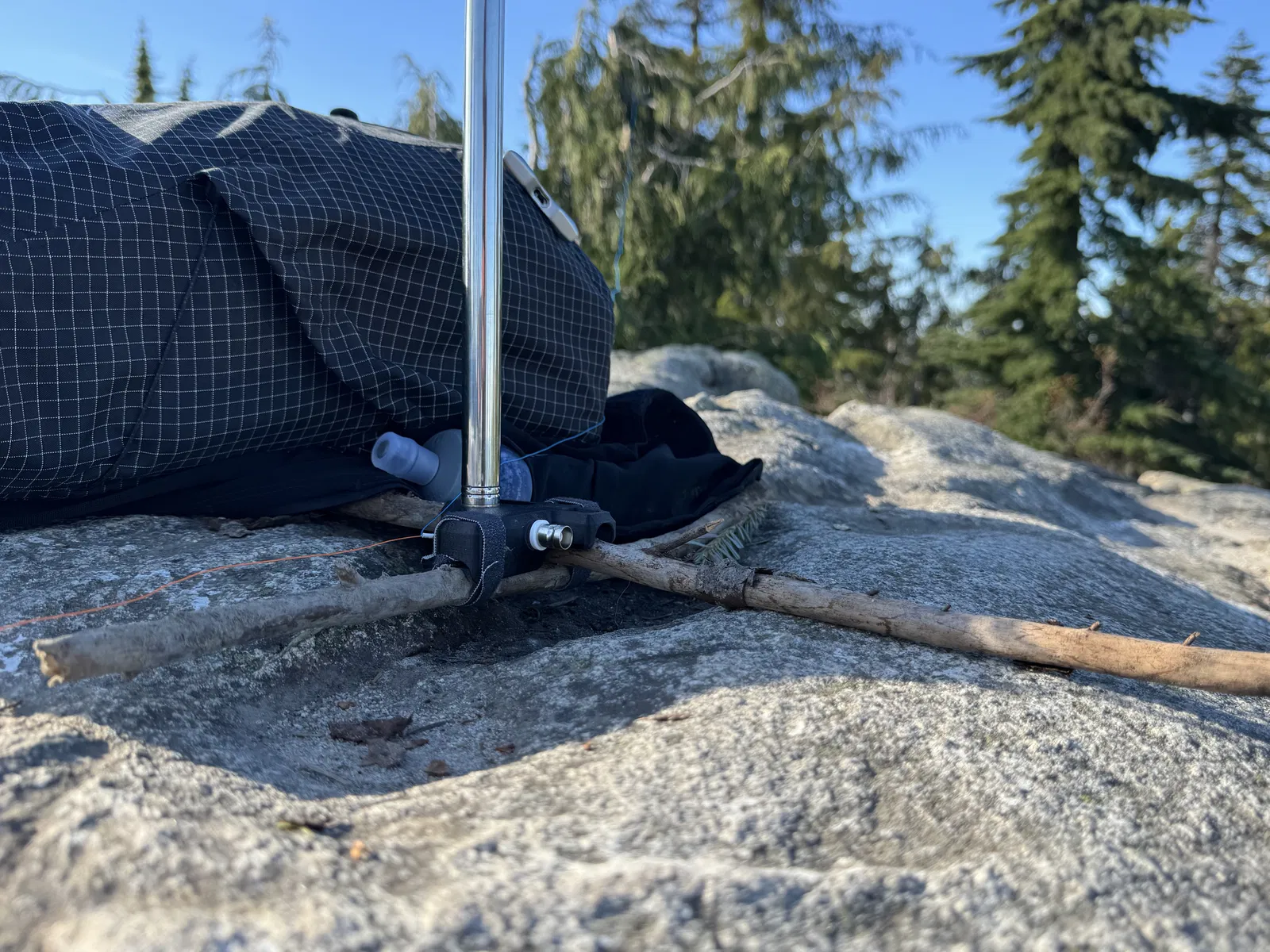

• Cách rải: Tỏa 360° quanh chân đế. Chèn đầu dây bằng đá để khỏi bị gió thổi rối dây.

3. Cơ khí & độ ổn định

• Chống đỡ: Buộc trekking poles thật chặt vào đế M10.

• Tải gió: Whip 5.6m là một “đòn bẩy” rất lớn. Nếu lắc mạnh, SWR sẽ dao động theo.

• Kết nối: * Center: BNC vào Whip.

  • Shield: Ốc bướm M4 (M4 Wing Nut) cho radials.

  • Nhớ kiểm tra có bị chạm (short) giữa bulông M10 và bulông M4 nếu SWR lên ∞.

4. Canh chỉnh nhanh ngoài thực địa

1. Chỉnh chiều dài: Dùng bảng trên để set chiều cao whip ban đầu.

2. Trải radials: Bắt đầu 5 sợi; tăng lên 10 nếu SWR > 2.0.

3. Đo SWR: * Cộng hưởng thấp quá? Rút ngắn đốt trên cùng của whip.

   • Cộng hưởng cao quá? Kéo dài whip ra.

4. Chốt: Canh xong thì dùng bút Sharpie đánh dấu các đốt whip cho lần sau.

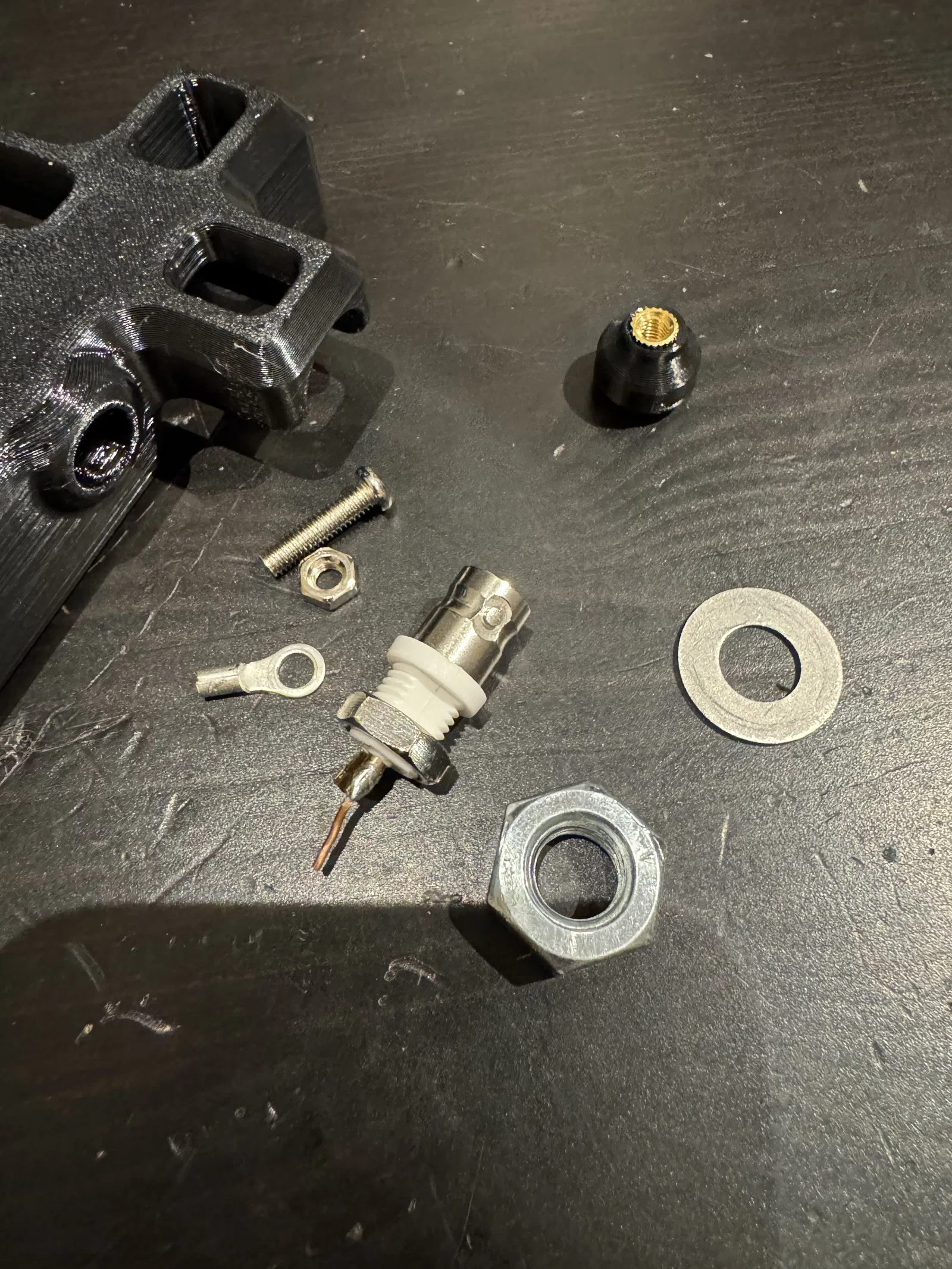

Vật liệu:

1 x Đầu nối Female BNC loại hàn (solder) trên Aliexpress như hình
1 x Đai ốc M10 để làm ngàm gắn antenna
1 x Long đền M10
1 x Ốc M4 cho radials (dài khoảng 12–16mm là đẹp)
2 x Đai ốc M4 cho radials (hoặc thay 1 cái bằng M4 wing nut; hoặc “xịn” hơn thì dùng M4 heatset)
3 x Cos tròn M4 (eyelet) để hàn radials và dây ground
2 x Dây Velcro để siết trekking poles
Khoảng 15cm dây lõi cứng (solid wire). Hình như mình dùng AWG 20.
1 x Whip antenna 5.6m trên Aliexpress, ren M10
4–10 x radials dài 2.5m. Tùy bạn. Mình làm 2 bó, mỗi bó 5 radials, hàn vào 1 cos M4. Vậy muốn dùng 5 hay 10 radials cũng được.

Hướng dẫn lắp ráp:

- Hàn khoảng 15cm dây vào chân center connector, và 2cm dây vào ground.

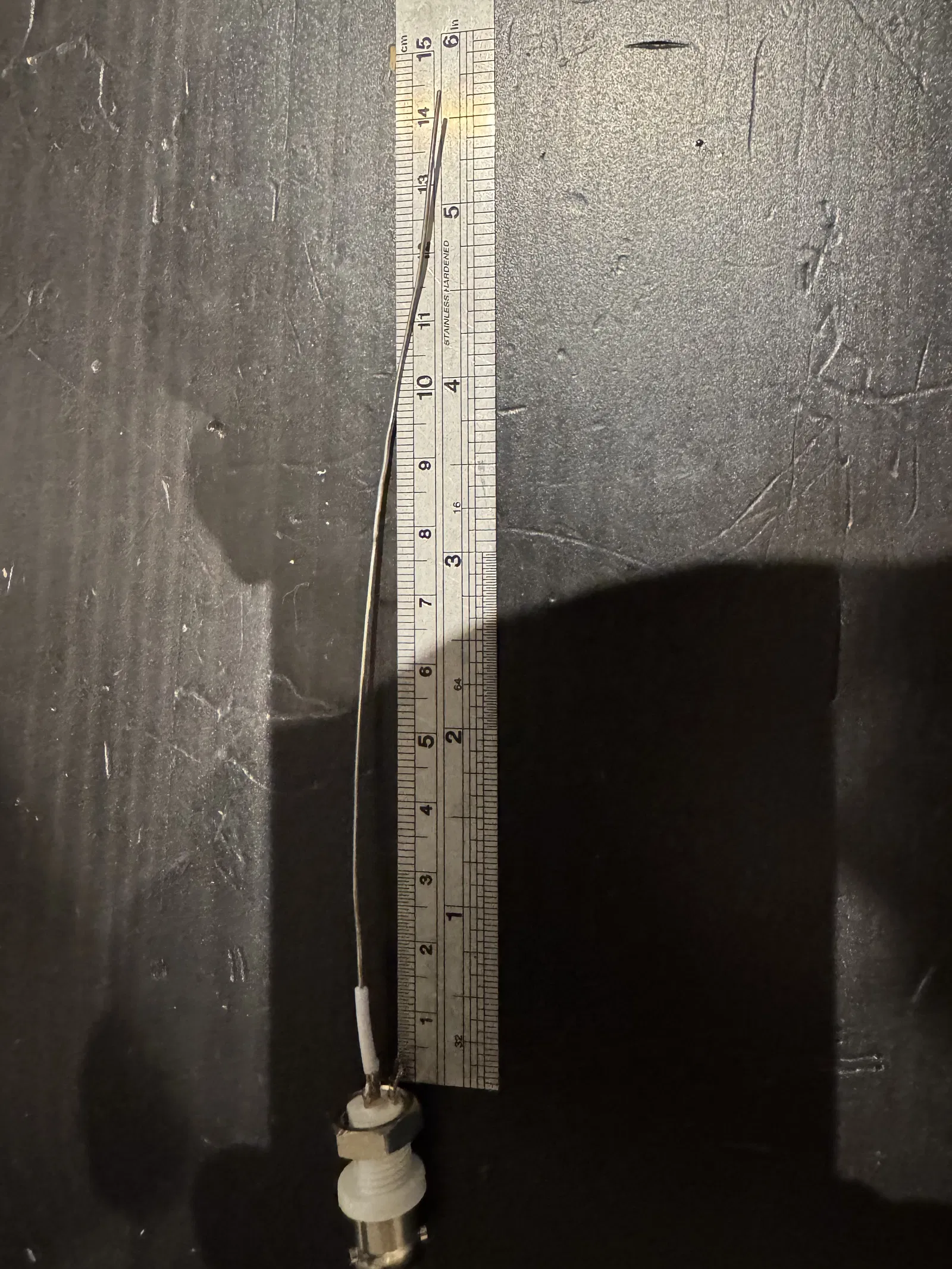

- Tuốt vỏ gần hết đoạn dây 15cm. Xem hình.
- Tuốt hết vỏ đoạn dây ngắn.

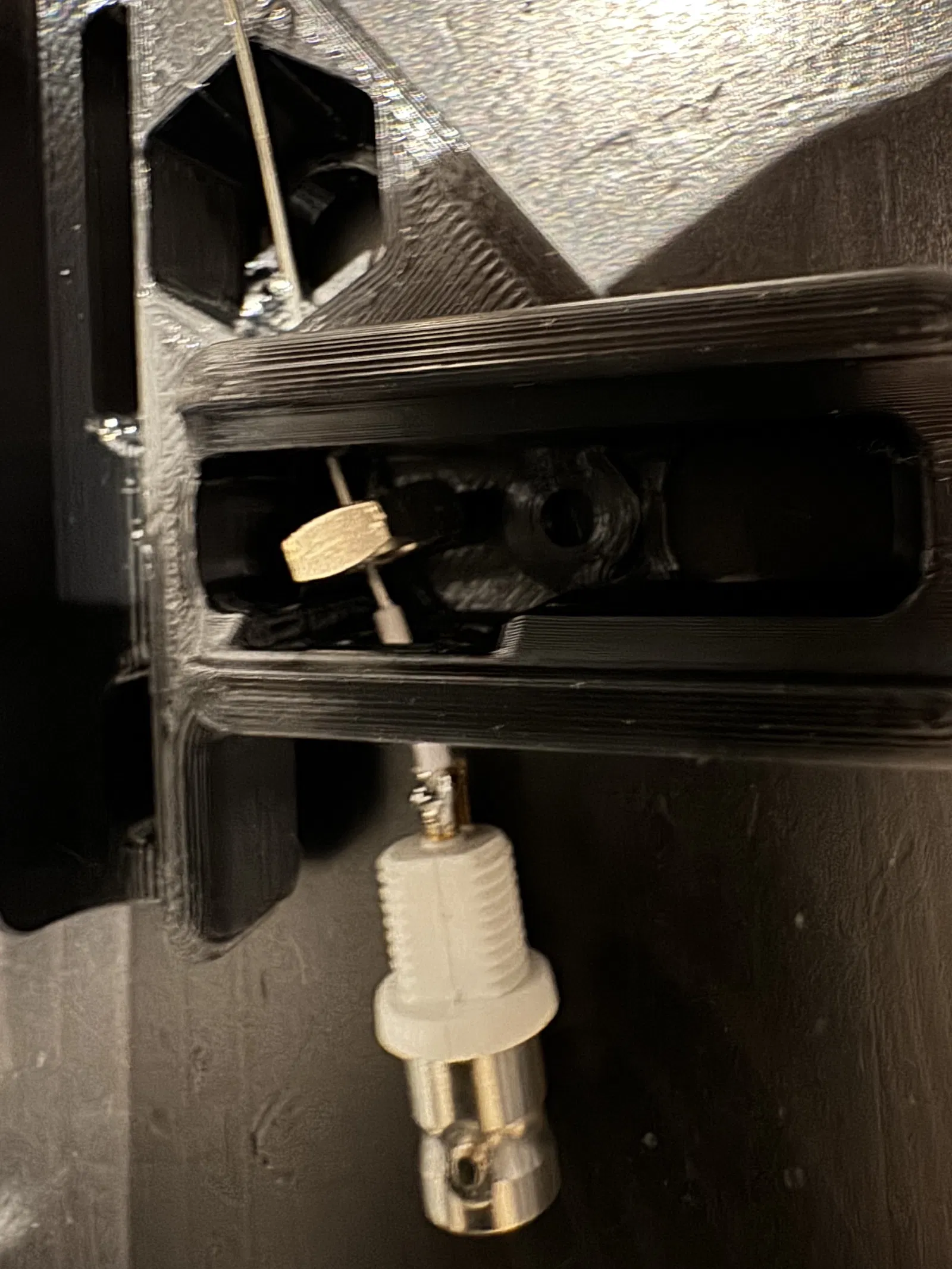

- Luồn dây qua lỗ và qua đai ốc. Đoạn dây dài đi tiếp qua lỗ thứ hai tới chỗ đặt đai ốc M10 của antenna.

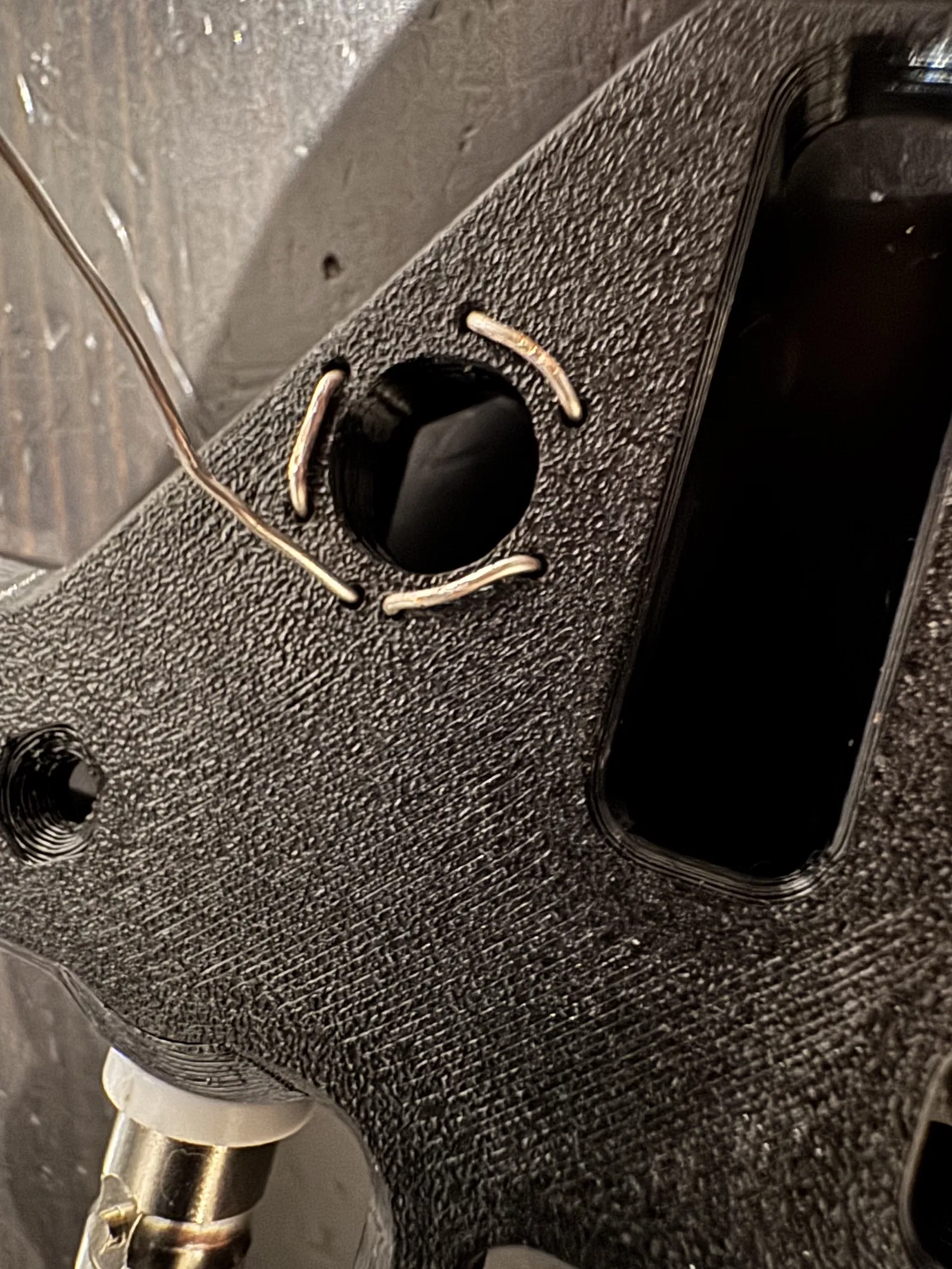

- Đan (weave) phần dây đã tuốt lên xuống qua các lỗ để nó tiếp xúc với chân đế antenna và đai ốc. Xem hình...
- Đúng là hơi lắt nhắt, nhưng làm một lần thôi. :)
- Siết chặt đai ốc cho BNC

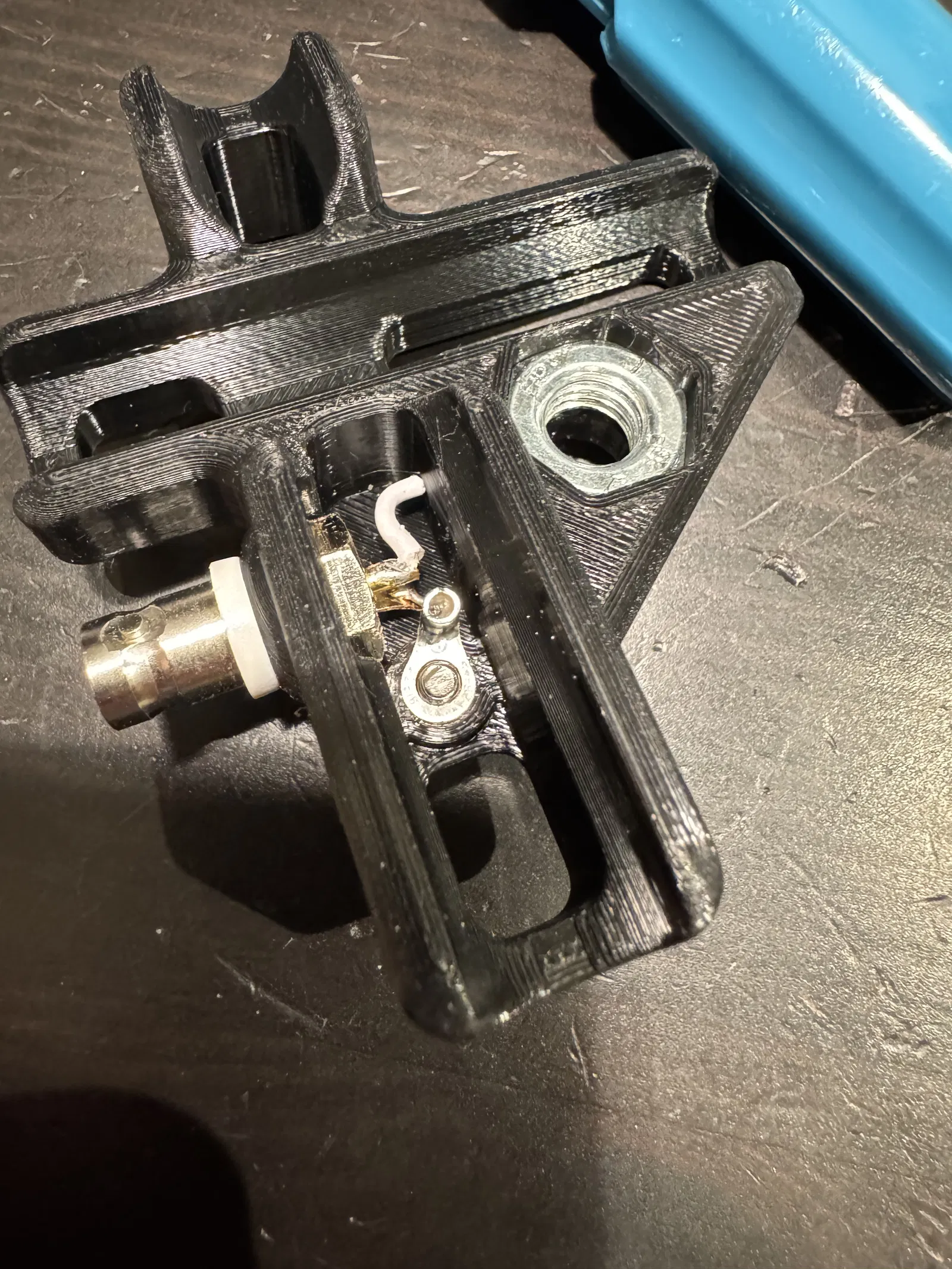

- Từ trong khoang, đặt 1 cos M4 lên lỗ và luồn dây ngắn qua để hàn.
- Từ bên trong, luồn ốc M4 xuyên qua cos và lỗ, rồi siết bằng đai ốc ở mặt đối diện.

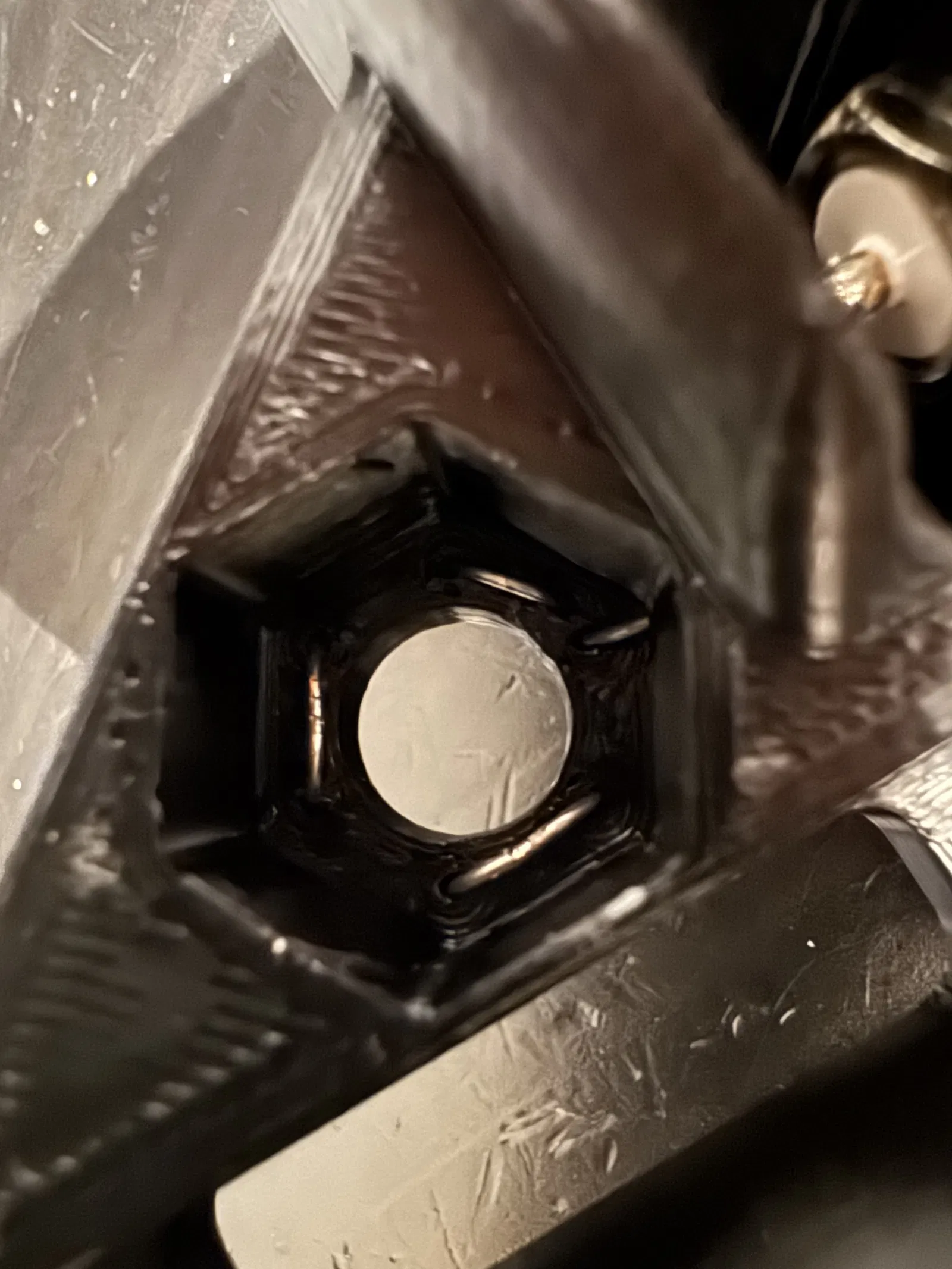

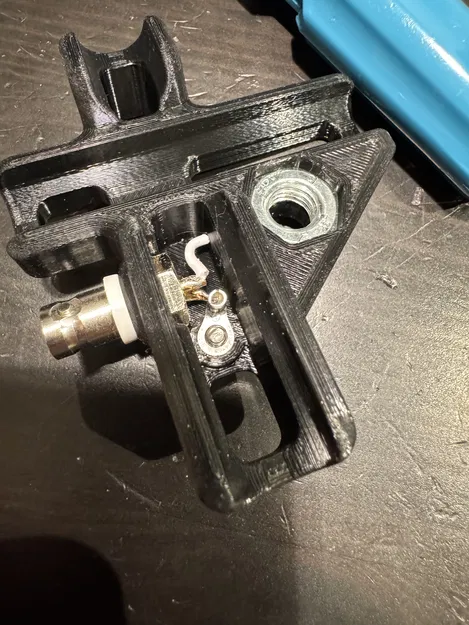

- Thả đai ốc M10 vào đúng vị trí và nhỏ vài giọt keo ở 2 góc ngoài là ổn. Epoxy 5 phút, epoxy thường, keo nến… tùy bạn. Thậm chí lấy mỏ hàn chấm nhẹ cho nhựa chảy ra (kèm ít mùi độc hại) cũng “được việc” luôn. :)
- Hàn radials vào các cos M4 còn lại để gắn lên phía trên.

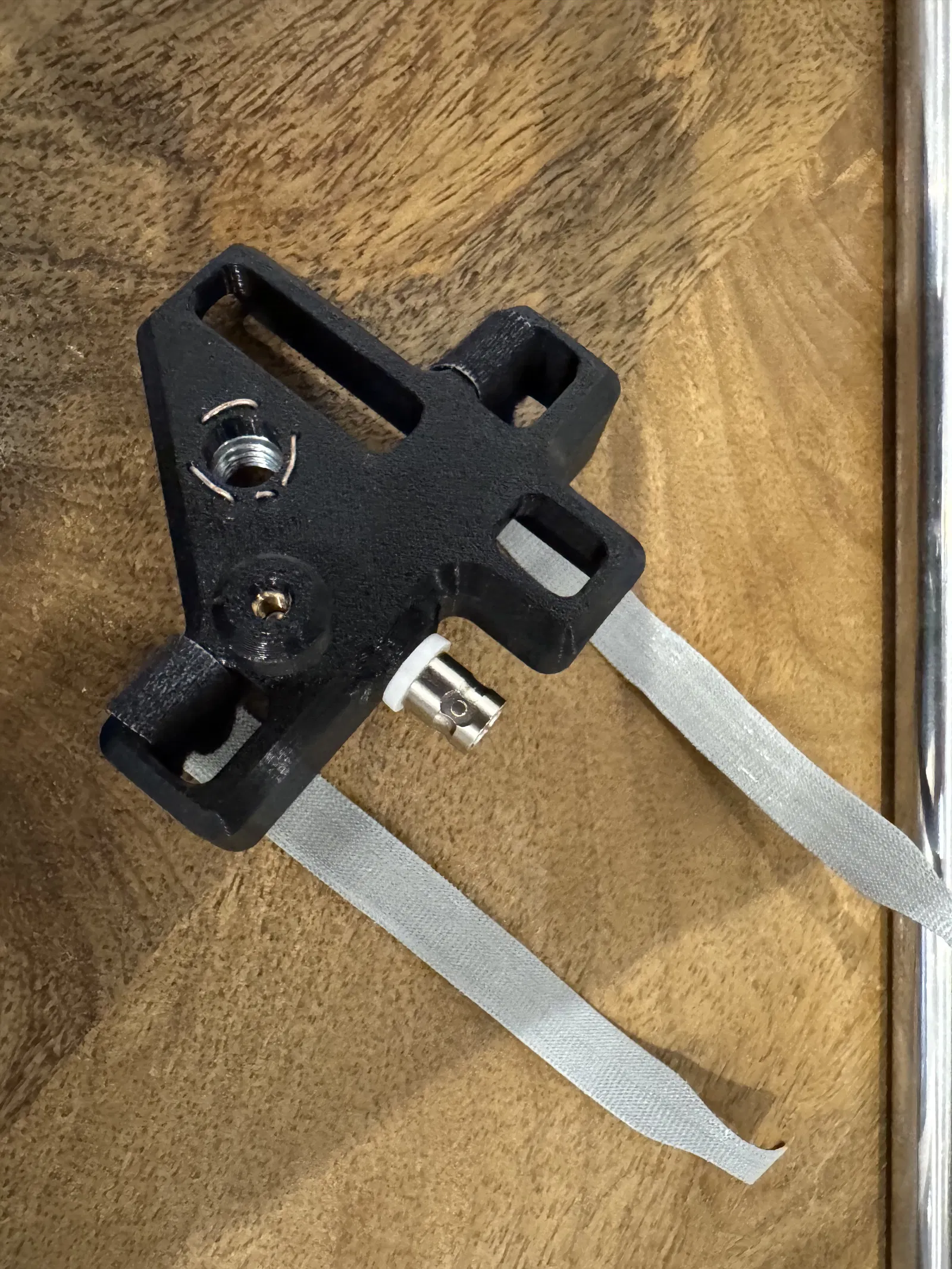

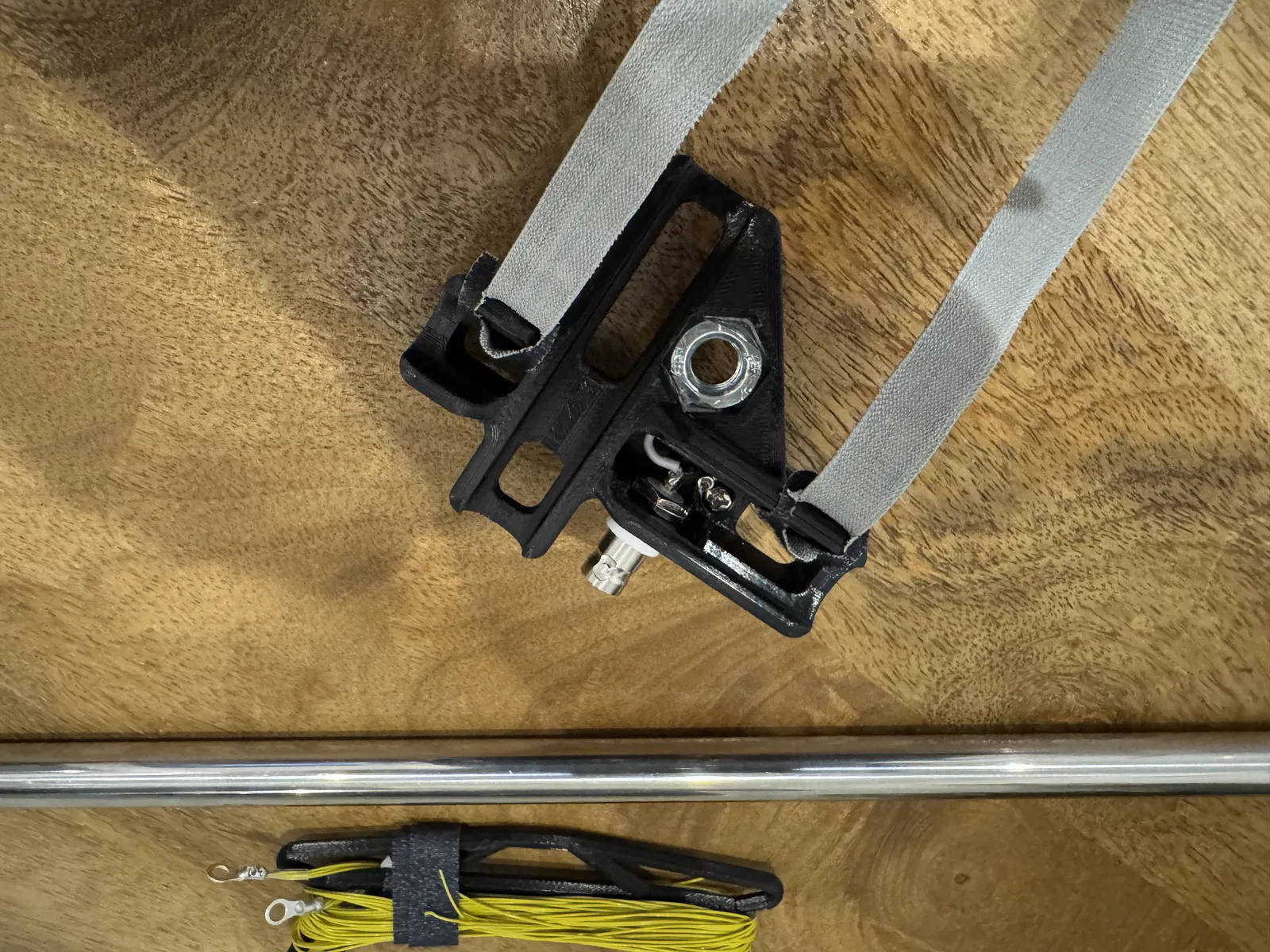

- Gắn 2 sợi dây velcro. Xem hình.

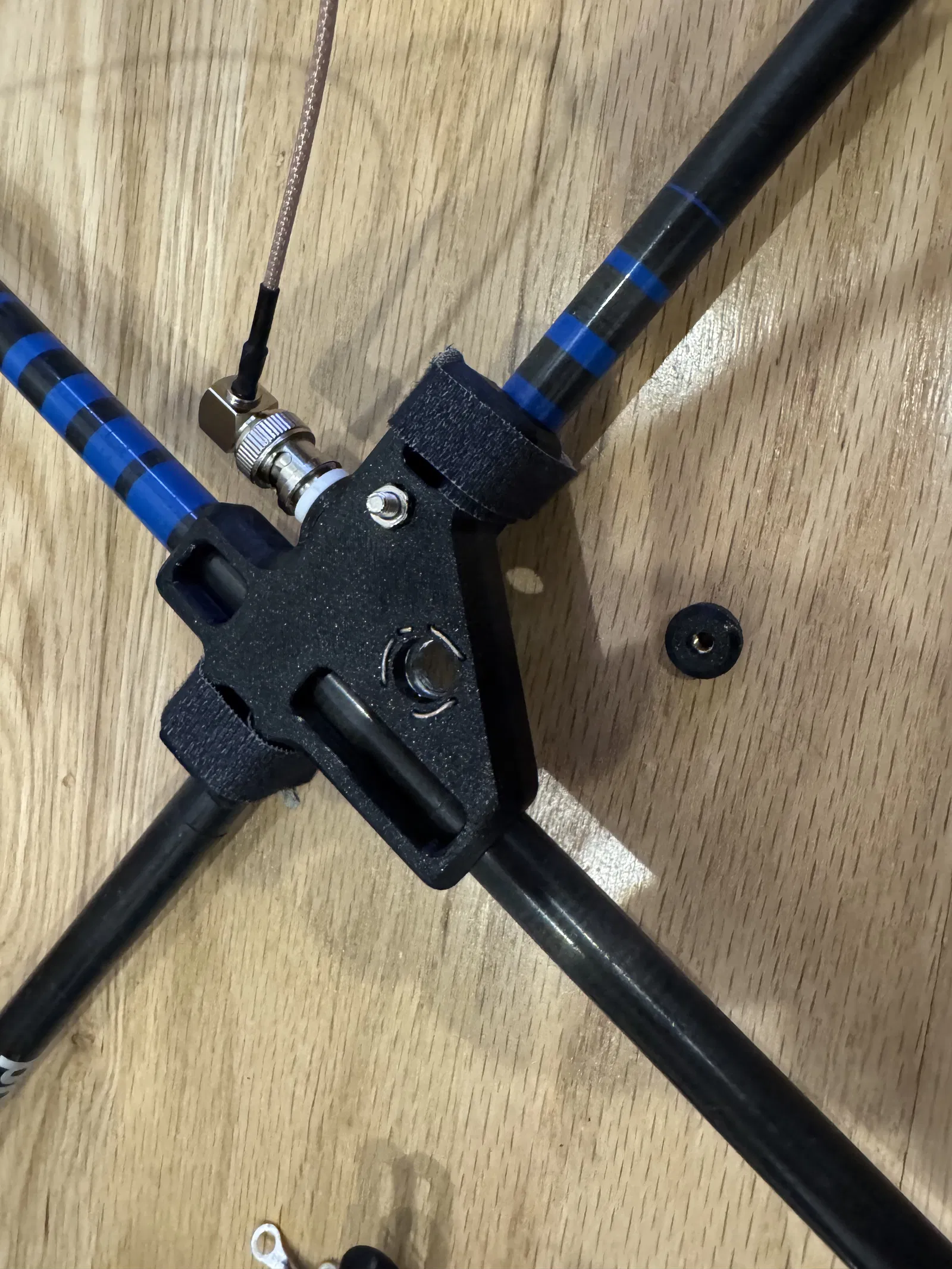

- Đặt mount lên cây pole thứ nhất, rồi cây pole thứ hai sẽ giữ nó tại chỗ nhờ dây velcro.

Ừ, hướng dẫn kiểu tệ nhất luôn, nhưng mình cứ đăng lên trước… :).

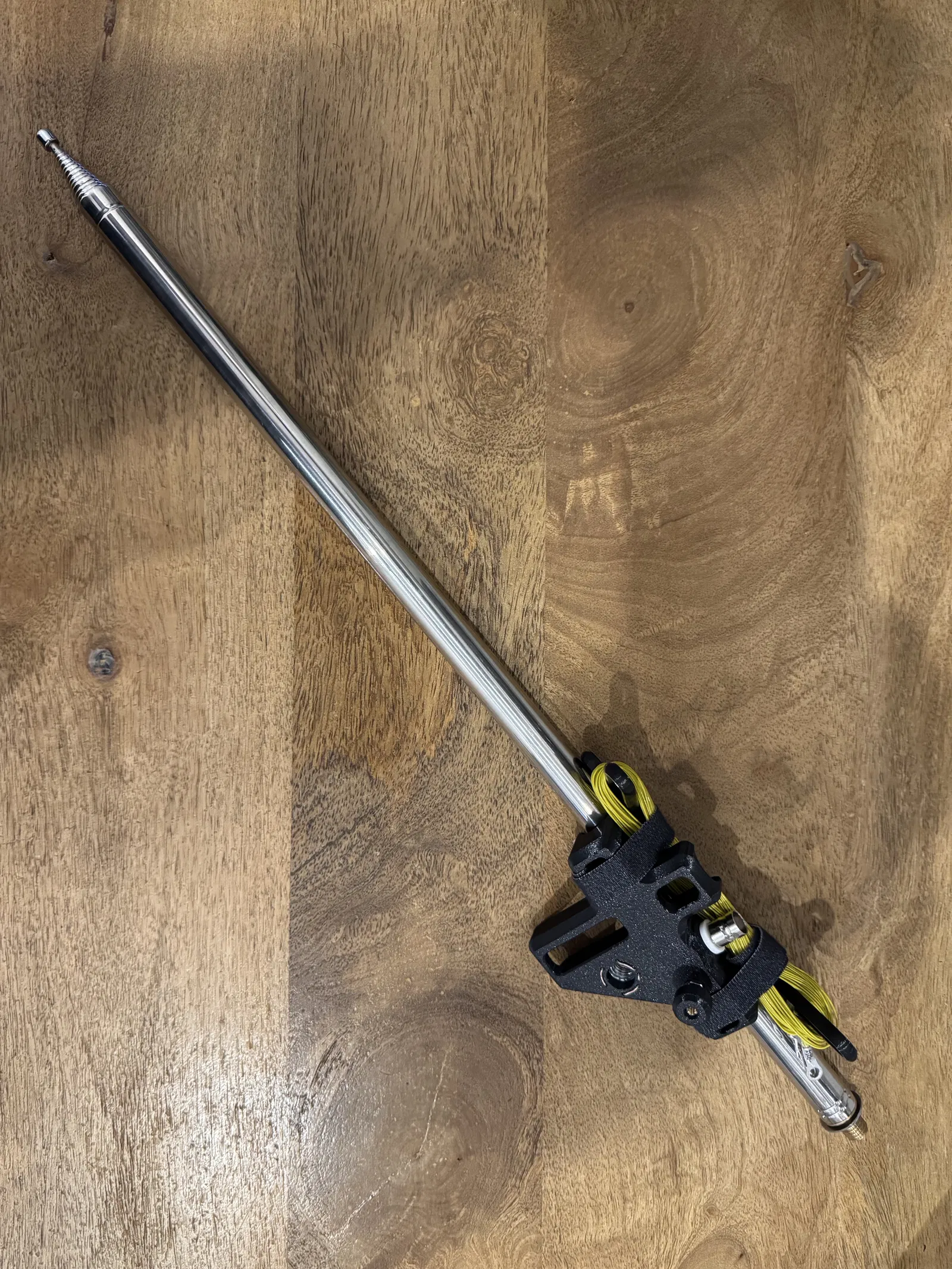

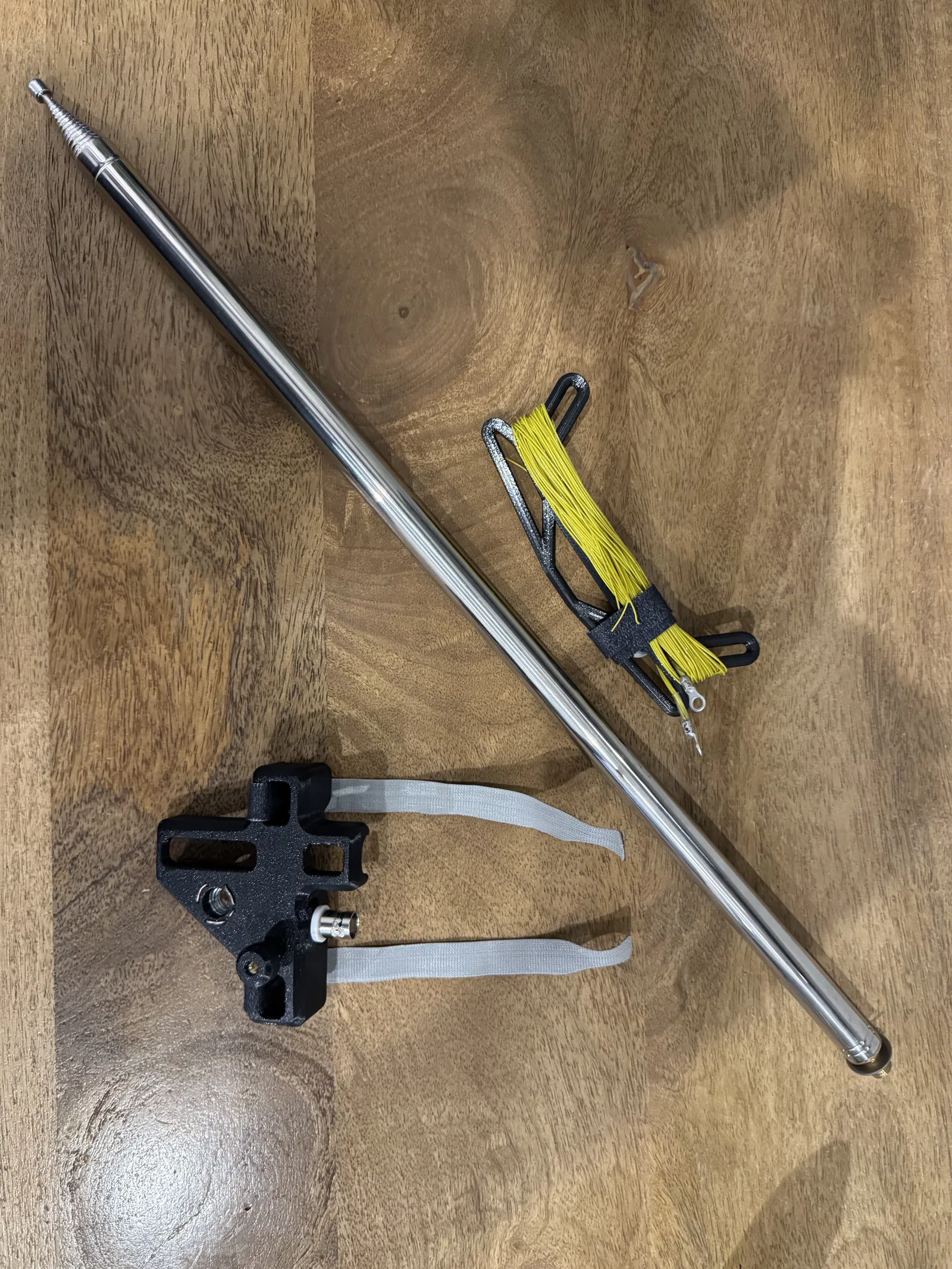

Mình quấn radials bằng một cái winder nhỏ. Lúc pack lại, dây velcro sẽ giữ antenna, mount và radials chung một cục cho gọn… ngại ghê nhưng xem hình nha.

Phần cuối: bản này mình làm cho trekking poles carbon nhẹ. Nếu bạn muốn bản cho ski poles to hơn thì nói mình biết…

Hy vọng có ai thấy hữu ích, cảm ơn mọi người đã like và download. Mình dùng thấy cực kỳ tiện…
