Khay puzzle xếp chồng Puzzlup – Security clips

Dự án này bắt đầu từ một chuyện quá quen: con chó nhà mình, kiểu “rất muốn chơi”, húc đổ một bộ puzzle đang làm dở. Thế là miếng puzzle rơi tung toé khắp nơi vì ban đầu mấy khay xếp chồng này không có gì giữ chúng dính với nhau.

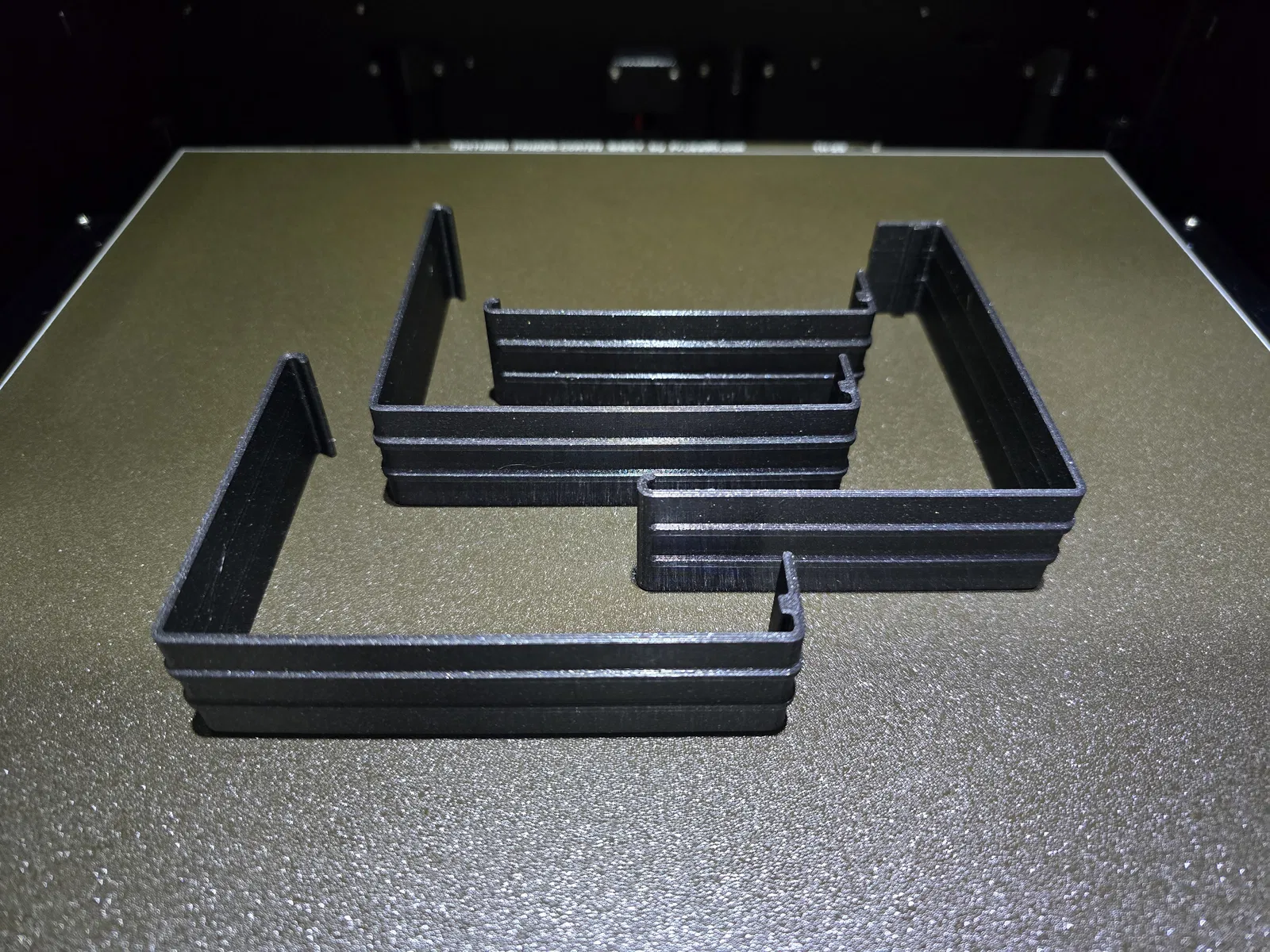

Để giải quyết vụ này, mình thiết kế security clips để khoá các khay lại với nhau và giữ mọi thứ cố định khi cất trữ hoặc mang đi.

Tất cả chi tiết đều được thiết kế hoàn toàn trong Fusion 360 theo hướng đơn giản. Clip dễ in, không cần supports, và hoạt động ổn định mà không đòi hỏi tolerance phức tạp.

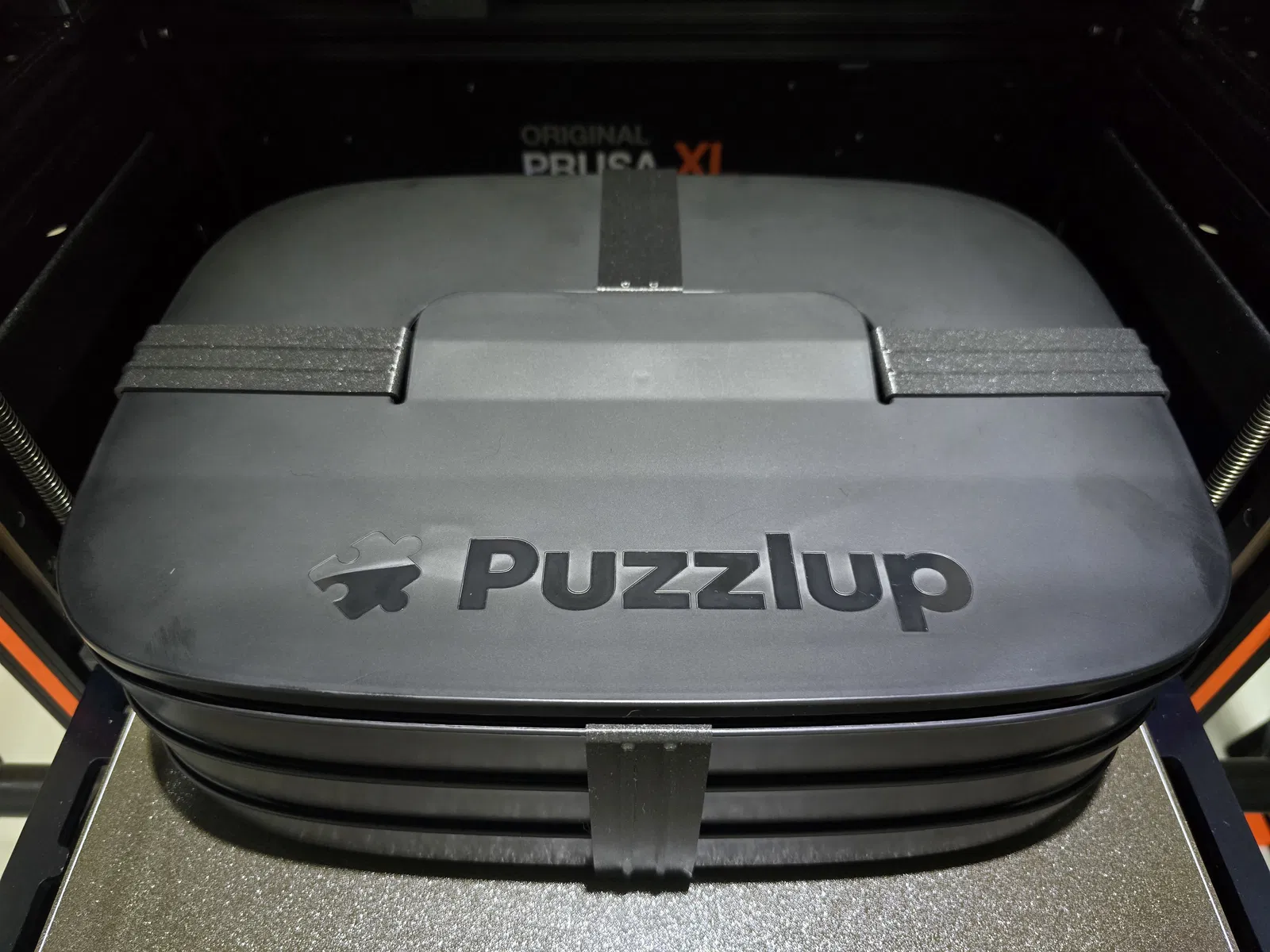

Để đạt kết quả tốt nhất, hãy gài hai miếng bên hông trước. Nếu thấy cần chắc chắn hơn, bạn có thể gắn thêm clip phía trước và phía sau.

Khi lắp clip, luôn bắt đầu bằng cách móc phần cong nhỏ ở phía trên trước, rồi ấn xuống để khoá phần đế vào đúng vị trí.

Với rear clip, thao tác lắp bắt đầu ở khay đầu tiên ngay bên dưới nắp (hình chụp thể hiện rõ vị trí đúng).

Hướng dẫn in

• Dễ in

• Vật liệu nào cũng được (đã test thành công với PETG)

• Layer height: 0.2 mm

• Perimeters: 2

• Infill: 100%

• Supports: Không cần
