Mô hình F-16 Fighting Falcon tỉ lệ 1/16 để in 3D

F-16 Fighting Falcon

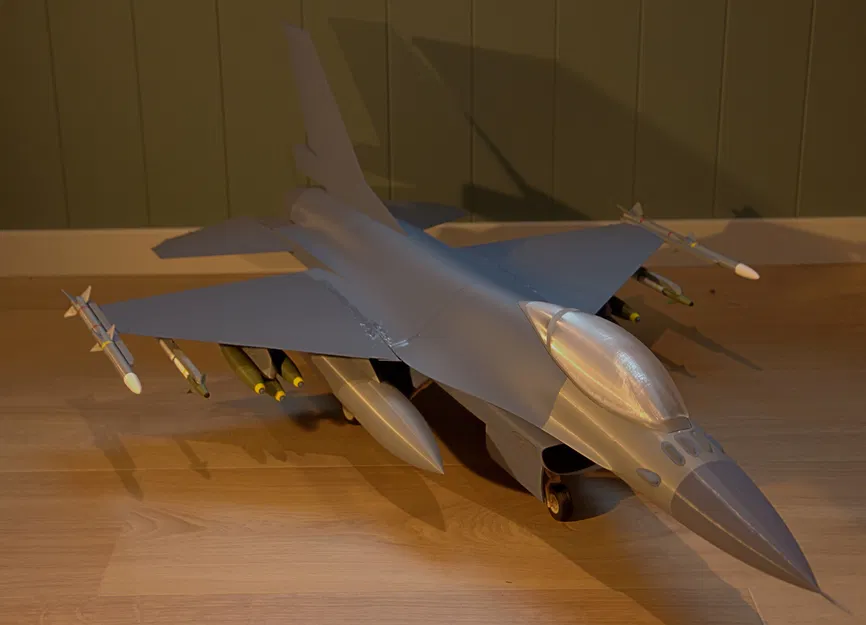

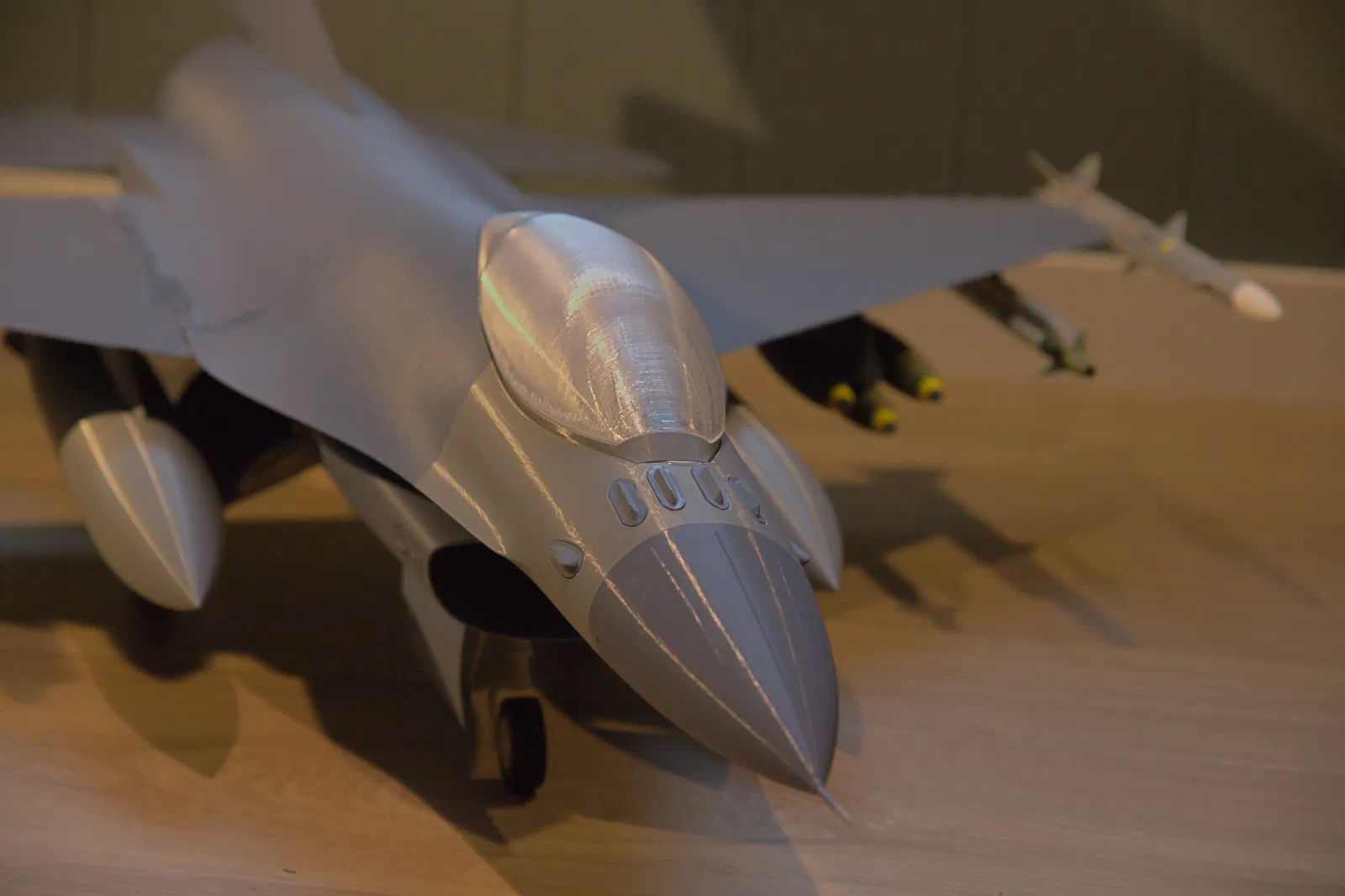

Đây là mẫu F-16 Fighting Falcon tỉ lệ 1/16, có kèm vũ khí, thiết kế để in 3D. Mẫu được tách thành nhiều phần để dễ in và dán lại với nhau. Tất cả chi tiết đều vừa build plate của MK4, và đa số có thể in không cần supports.

Mẫu này được chỉnh sửa (adaptation) từ model trên Onshape này. Đã bỏ rất nhiều công để tối ưu cho việc in được. Đây là link tới bản thành phẩm

Có hai phiên bản: một bản hạ bánh (wheels out) và một bản không hạ bánh.

Bạn có thể phối loadout theo ý thích. Có thể sau này sẽ có thêm vũ khí. Hoặc tự làm thêm cũng được :)

Mình cũng có kèm các file chưa cắt (uncut) nếu bạn muốn cắt theo cách khác so với mình.

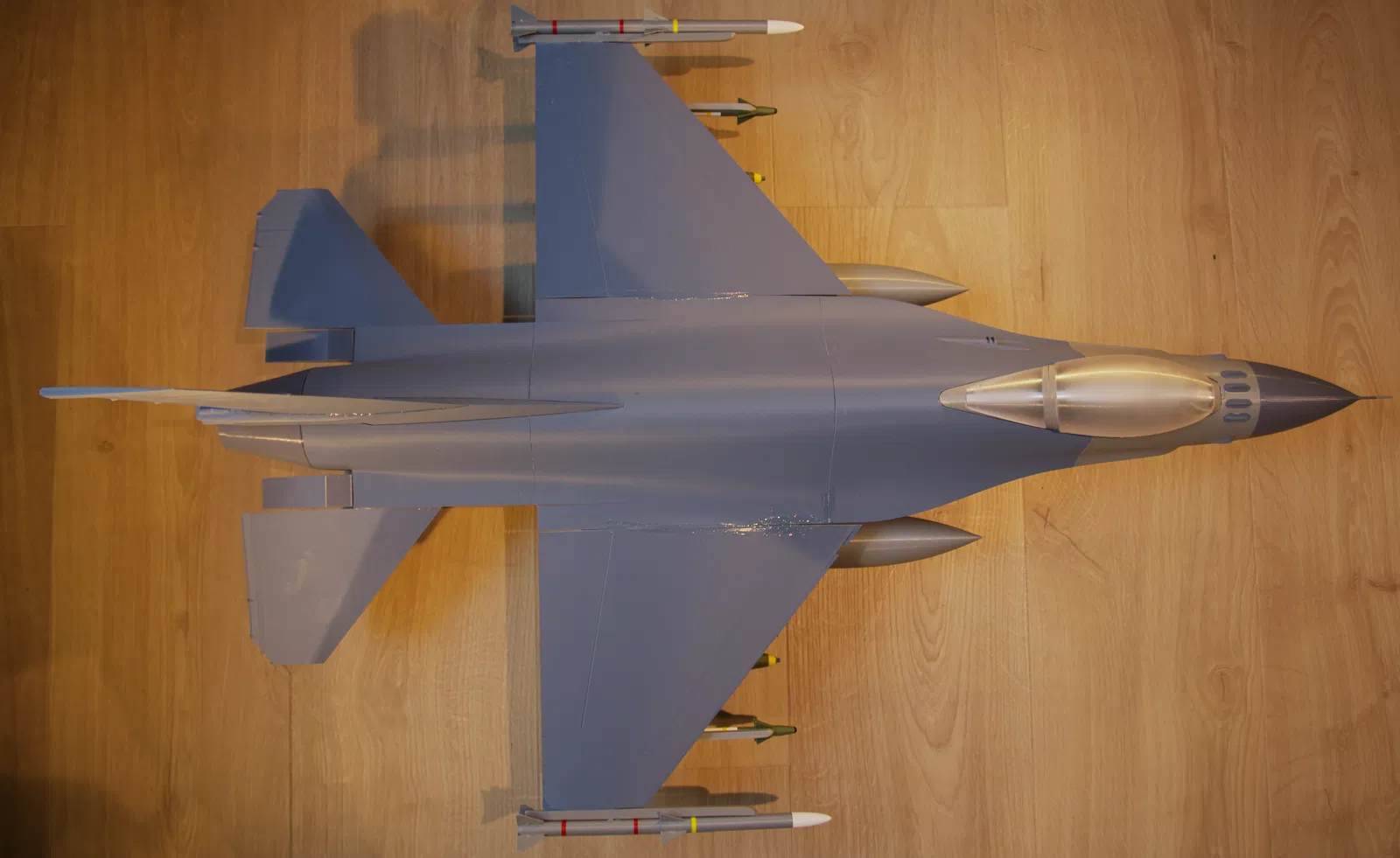

Kích thước mẫu dài 918 mm từ mũi tới đuôi và sải cánh 579 mm (không tính vũ khí).

Những thứ cần chuẩn bị

• Hơn 1 kg filament một chút cho phần thân chính (airframe) với màu (xám) theo ý bạn.

• Màu olive hoặc army green cho bom, kèm thêm xám và vàng.

• Màu trắng, xám, vàng, nâu / xanh dương, olive / army green và đen cho tên lửa.

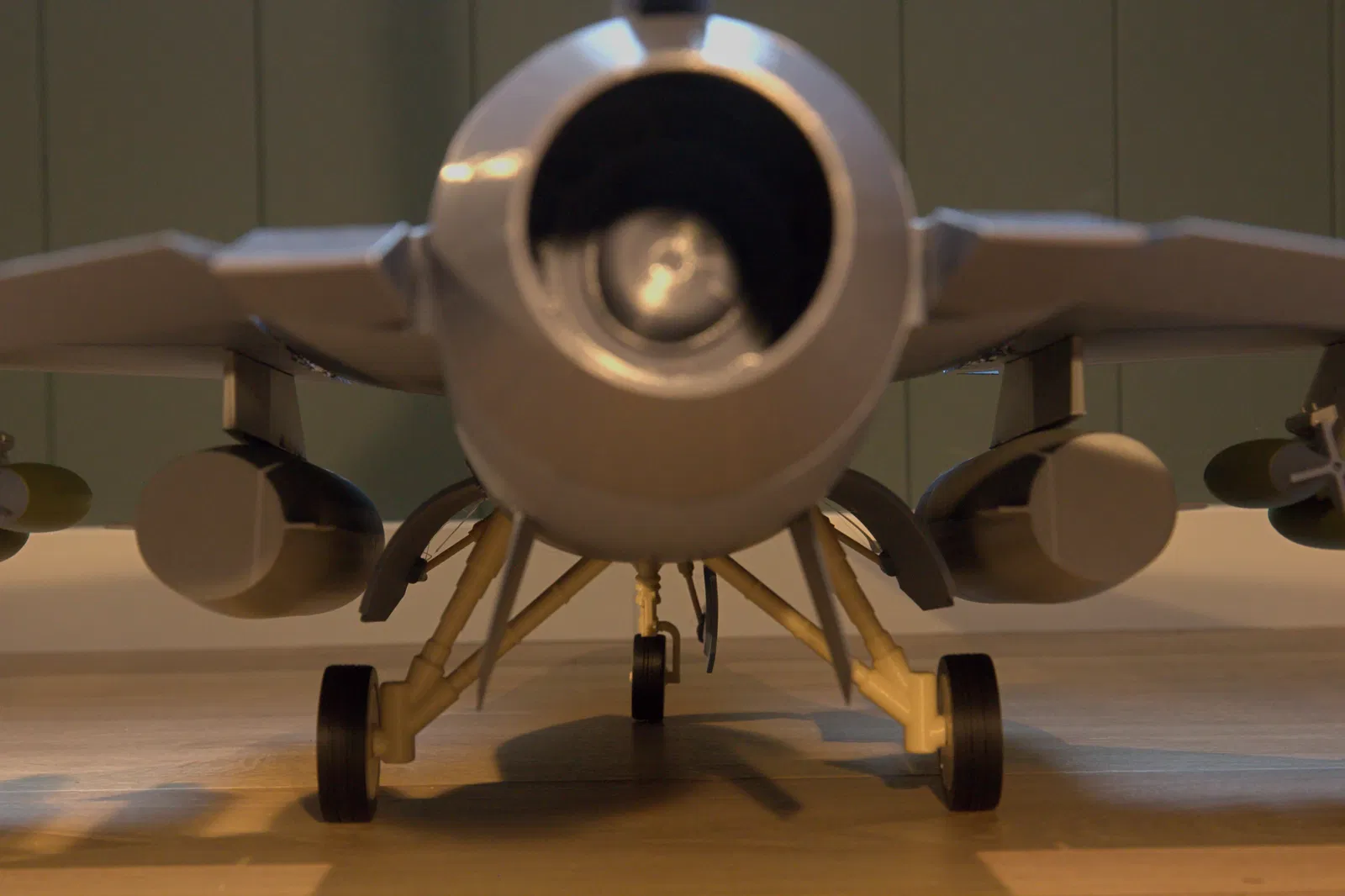

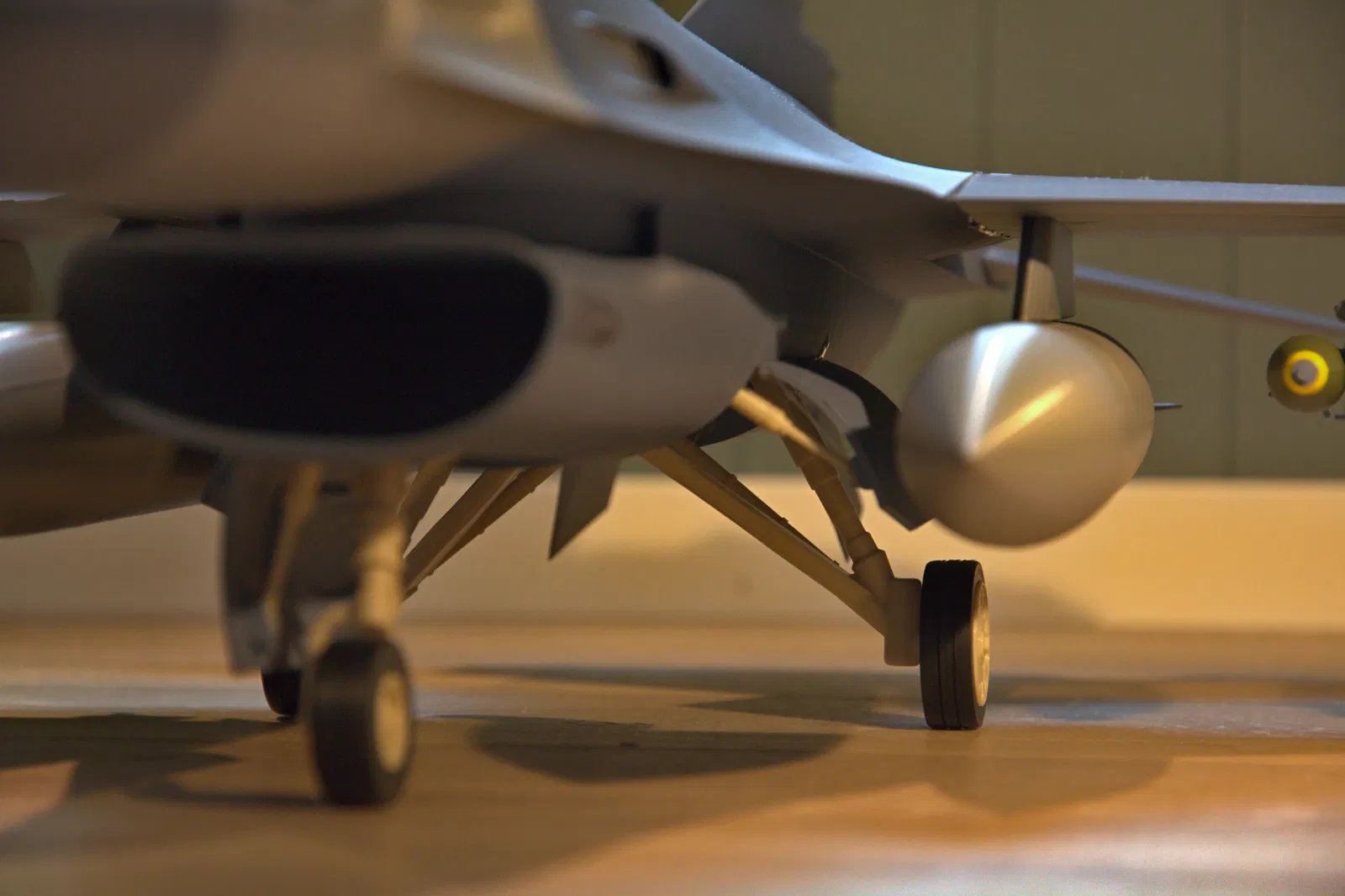

• Trắng / offwhite / xám nhạt cho phần càng (undercarrige), và đen cho lốp.

• Clear PETG cho phần canopy.

• Keo dán. Mình dùng cả epoxy 5 phút, keo CA và keo nến cho dự án này.

• Giấy nhám để chà nhẹ các bề mặt tiếp xúc trước khi dán.

Cách in

Trước hết: dùng brim. Có khá nhiều chi tiết lớn dễ bị warping. Một số chi tiết có diện tích tiếp xúc mặt bàn nhỏ. Cánh dễ bị warping nhất do bề ngang hẹp và diện tích tiếp xúc thấp.

• Infill 5% là đủ. Có thể thấp hơn cho các phần thân.

• Mình dùng thiết lập 0.2 mm tiêu chuẩn cho các phần lớn.

• Với chi tiết nhỏ, mình dùng thiết lập 0.15 mm.

• Các static discharge antennas khá nhỏ và có thể khó in.

• Canopy (phần kính) in đẹp nhất ở vase mode với external perimiter 0.8 mm, dùng clear PETG.

• Đã kèm các plate sẵn để in. Các plate này không bao gồm vũ khí.

• Chèn color change để ra đúng hiệu ứng màu trên chi tiết, hoặc sơn sau khi in.

• Mẫu được thiết kế để in không cần MMU hay các bộ multicolor khác. Với vũ khí thì cần đổi màu thủ công.

Mẫu ở tỉ lệ 1/16. Chủ yếu vì đây là mức cân bằng ổn: không quá to mà vẫn giữ được đa số chi tiết. Bạn có thể scale lớn hơn hoặc nhỏ hơn, nhưng nếu nhỏ hơn thì một số chi tiết sẽ quá nhỏ để in và vài dung sai có thể không còn khớp. Scale lớn thì tốt hơn, nhưng trừ khi bạn có máy in khổ lớn, bạn sẽ cần cắt mẫu thành nhiều mảnh nhỏ hơn. Nếu bạn muốn chỉnh sửa mẫu, mình có kèm link tới tài liệu Onshape

Các phần sau cần hoặc sẽ có lợi nếu dùng supports:

• CanopyFrame - phần vòm.

• FrontSuspension - trục (axel) phía trên.

• Bpdy1 - phần trước khu vực buồng lái.

• Body2 - phần nóc của wheel bay (dùng supports thường từ đáy wheel bay).

• Body4 - bề mặt lắp air brakes.

• AIM9Xp1 - các cánh (fins).

Loadout

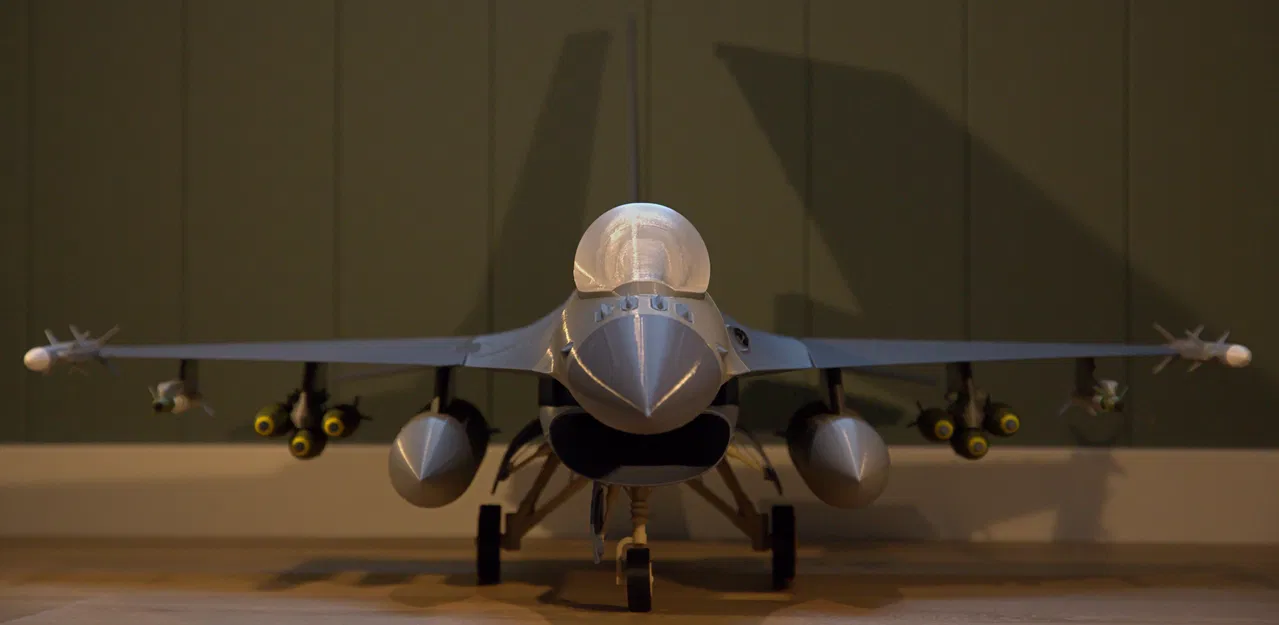

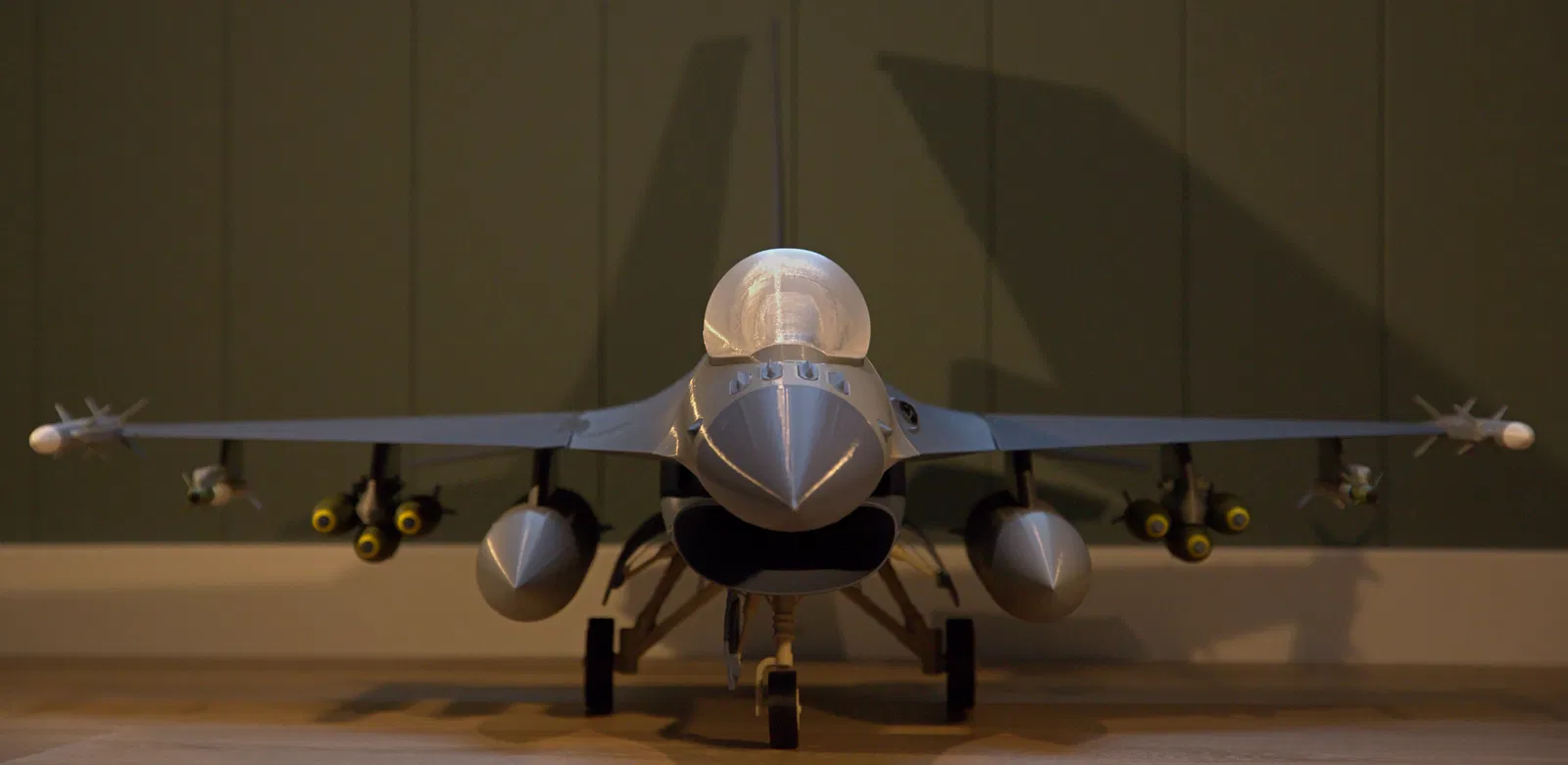

Có nhiều tùy chọn loadout khác nhau.

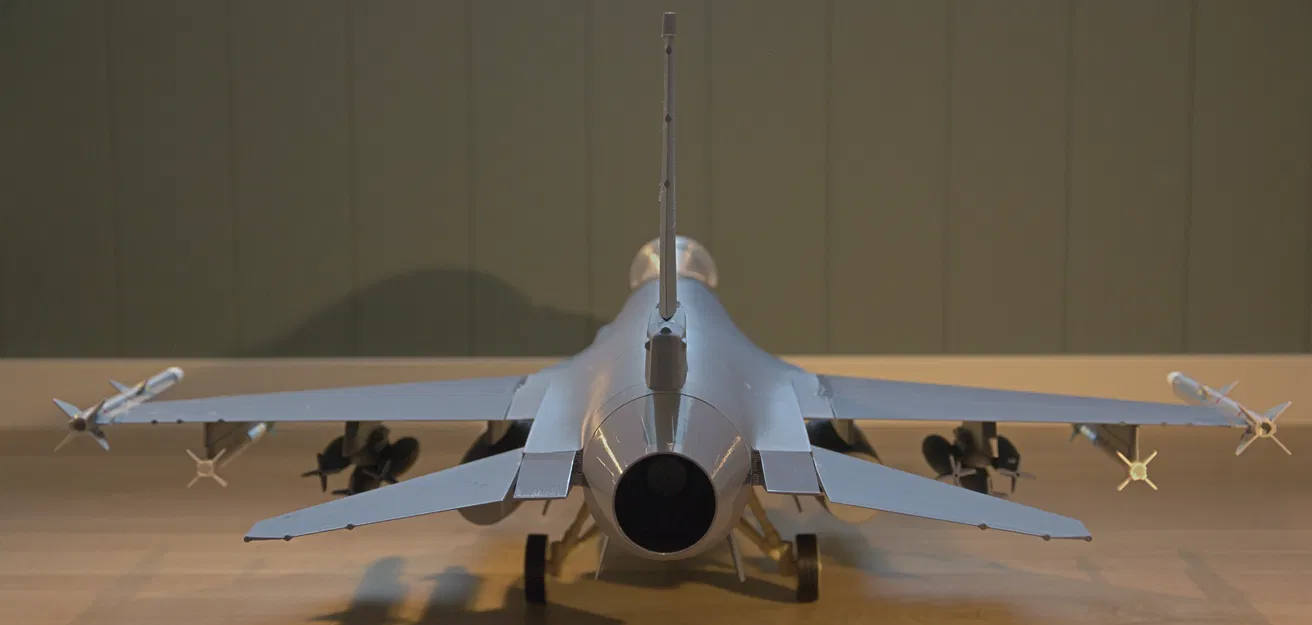

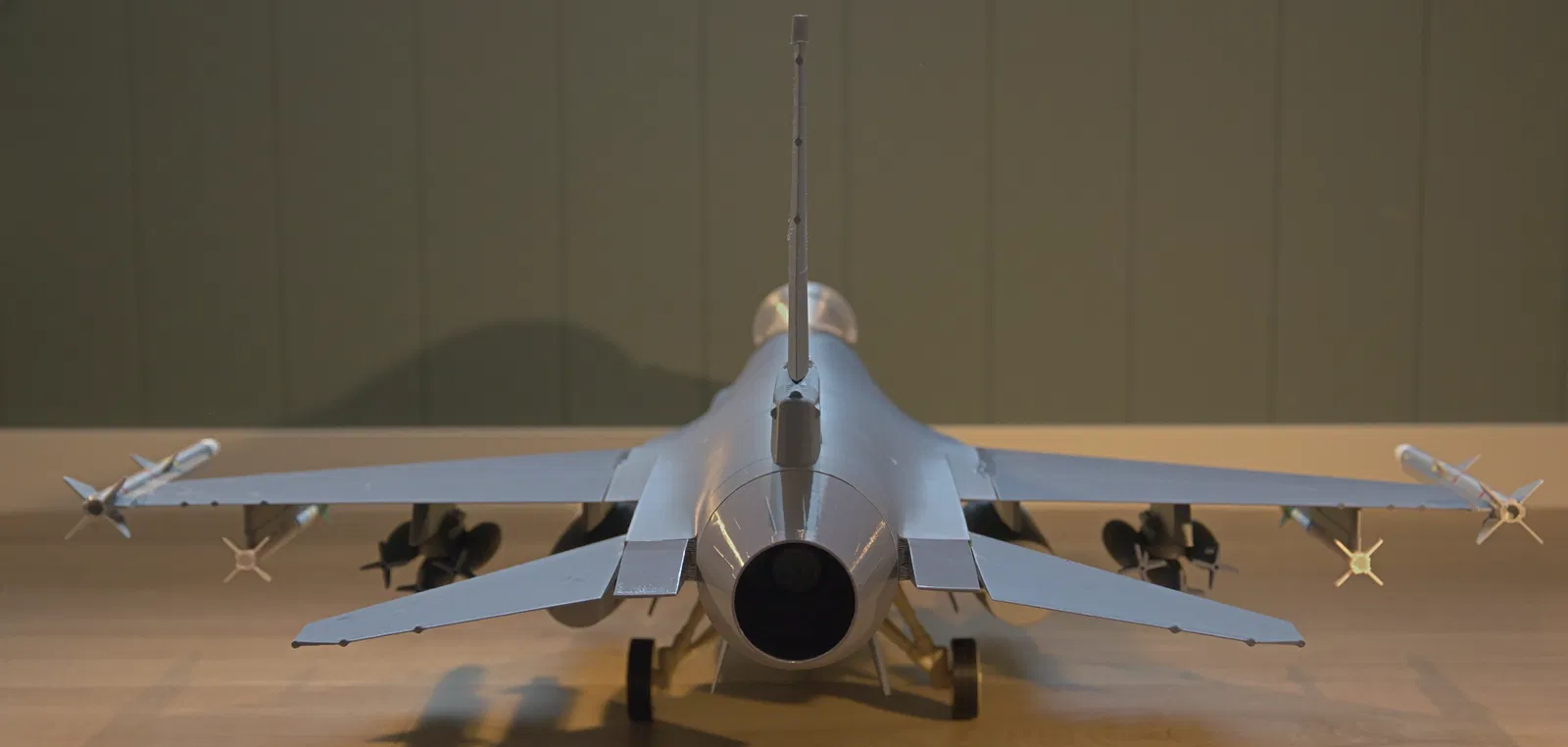

• Ở đầu cánh (wingtips) có thể gắn AIM120 hoặc AIM9X. Chúng dùng chung pylon để lắp.

• Vào phía trong một bậc so với đầu cánh, bạn cũng có thể gắn AIM120 hoặc AIM9X, dùng chung pylon.

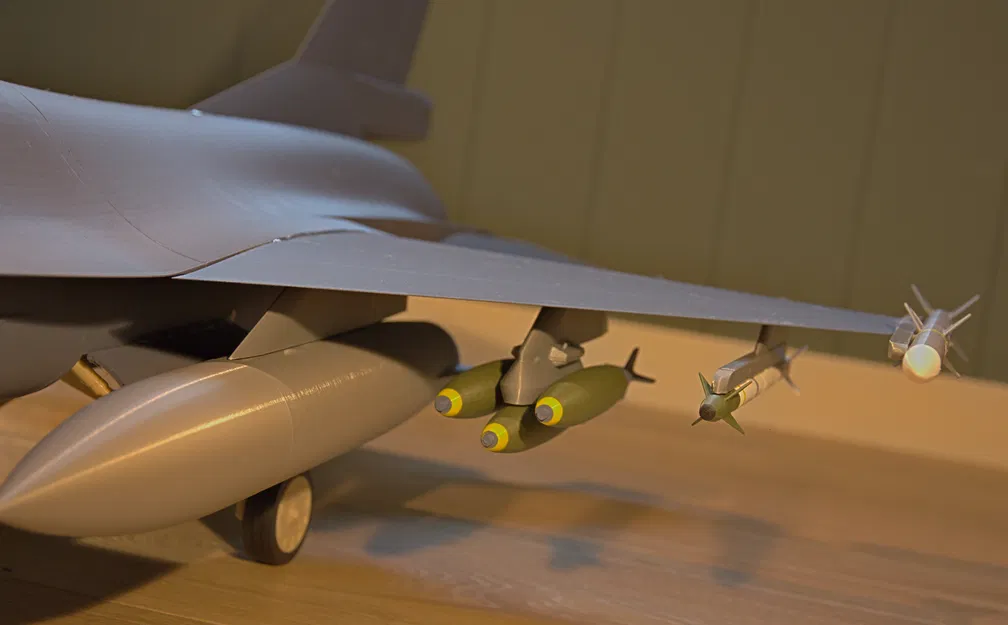

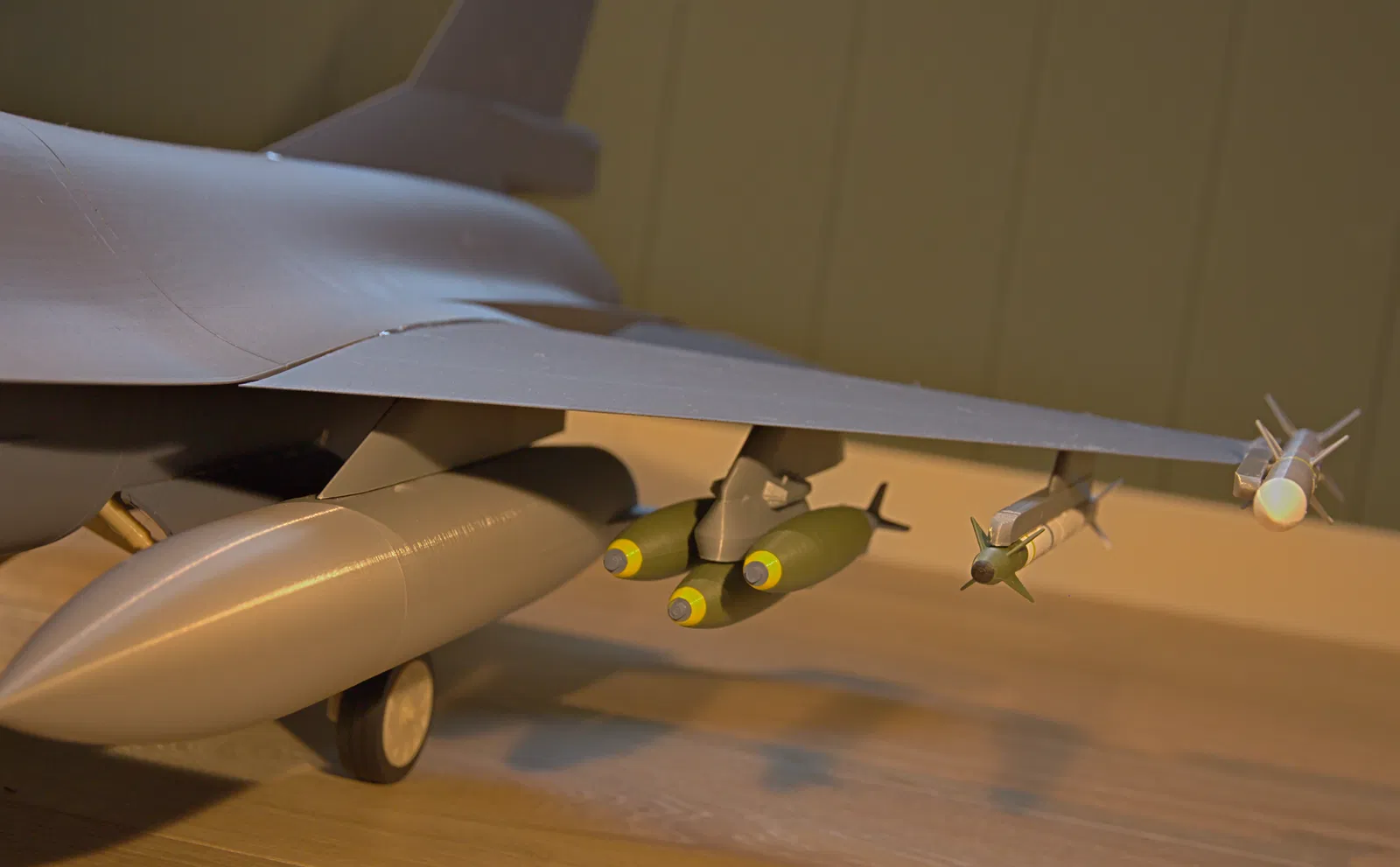

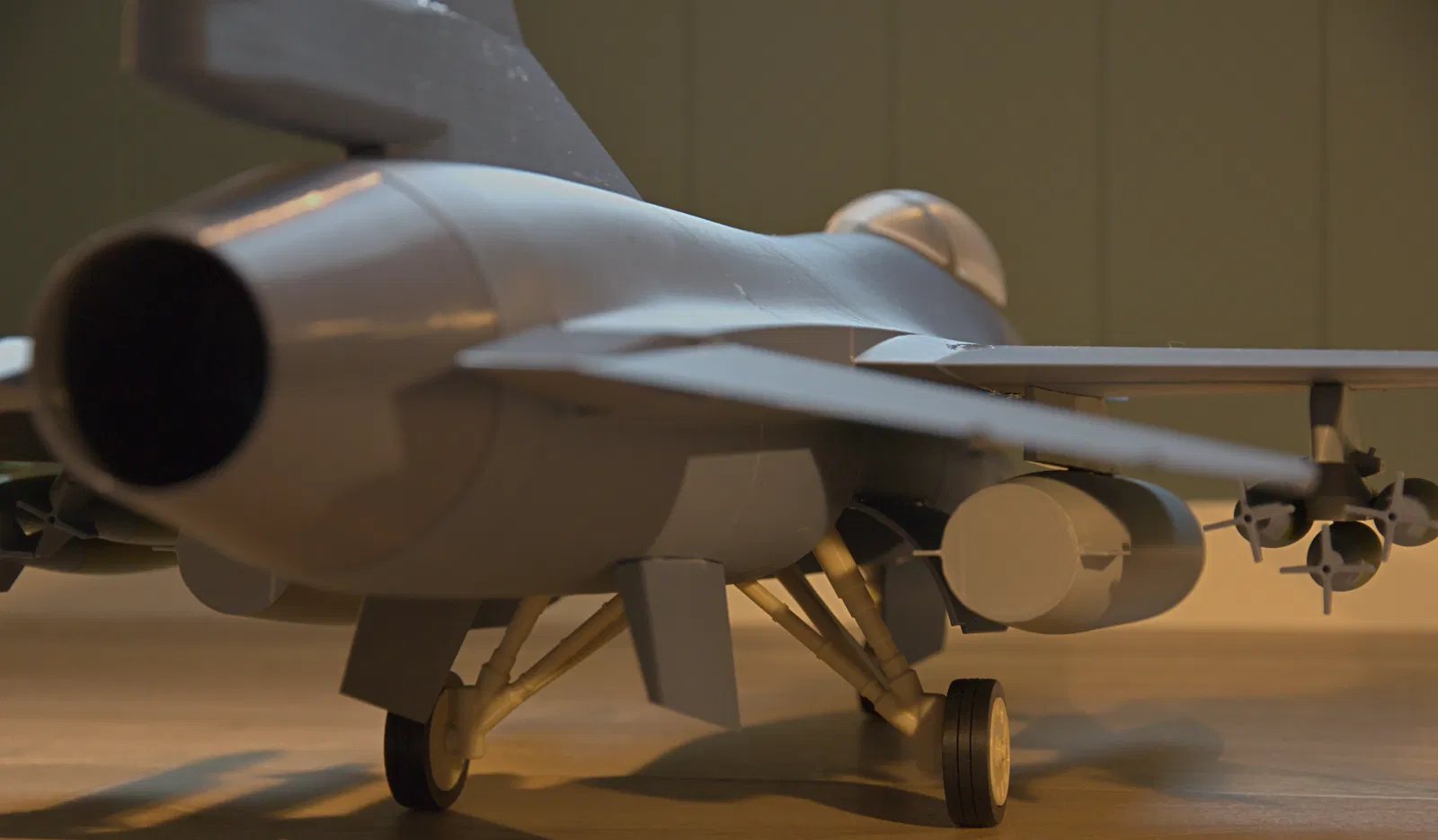

• Ở pylon bom đầu tiên, bạn có thể gắn triple ejector và ba quả MK82. Hoặc gắn pylon tên lửa (BombPylonMissile) rồi gắn AIM120 hoặc AIM9X.

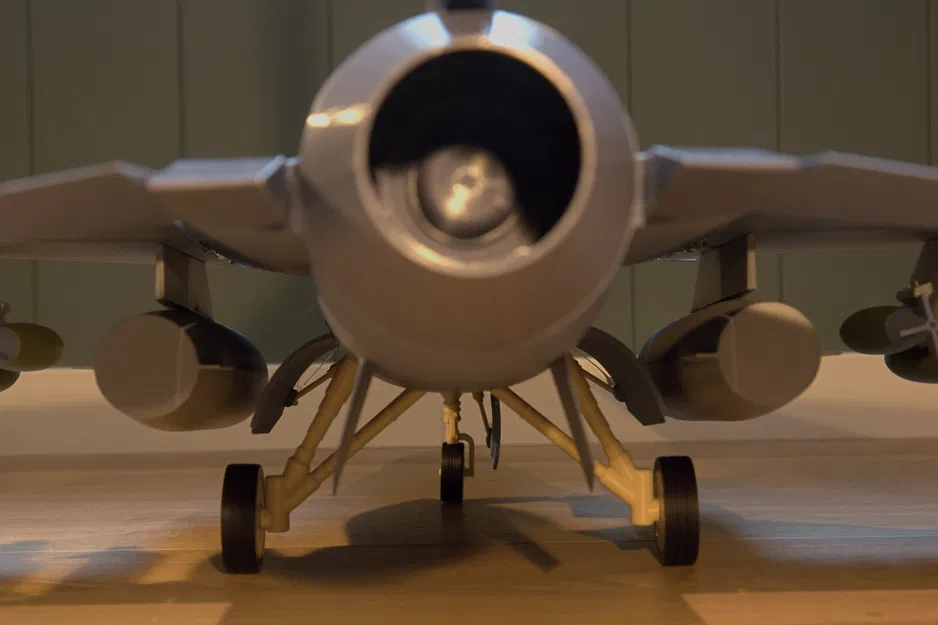

• Ở pylon trong (inner pylon), bạn có thể gắn thùng dầu phụ bằng FueltankPylons. Hoặc dùng InnerBombPylon để gắn bom / tên lửa (như trên).

Lắp ráp

1. Chà nhẹ tất cả bề mặt tiếp xúc bằng giấy nhám. Mục đích là tạo độ bám để keo “ăn” vào.

2. Dán các anten IFF và threat warning lên body1



3. Dán đèn lên Body2.



4. Dùng epoxy (có thể CA cũng được), dán toàn bộ các phần thân chính lại với nhau và để keo đóng rắn dưới lực ép nhẹ khi dựng đứng, đặt máy bay đứng trên đuôi.



5. Dán engine nozzle và mũi vào thân.



6. Dán airbrakes.



7. Dán phần đuôi sau vào đúng vị trí.



8. Dán hai cánh chính vào thân khi đặt thân nằm phẳng. Mình dùng epoxy 5 phút vì cần giữ cánh đúng vị trí trong lúc keo đóng rắn. CA kèm activator có thể dùng được, nhưng mình không chắc có đủ chắc không. Đợi keo cứng một lúc rồi hãy qua bước tiếp theo.



9. Dán elevators vào thân. Làm giống như bước dán cánh chính và giữ tại chỗ cho tới khi keo cứng.



10. Lắp ráp tên lửa và thùng dầu phụ.

11. Dán vũ khí và thùng dầu phụ vào các pylon tương ứng. Làm bước này trước khi gắn pylon lên cánh sẽ dễ hơn. Bạn có thể phối loadout tùy ý. Nếu gắn bom: dán BombTripleEjector vào BombPylon, rồi dán 3 quả bom. Nếu gắn tên lửa lên pylon bom: dán BombPylonMissile vào BombPylon rồi dán tên lửa vào đó.



12. Lật thân chính ngửa lên và dán các pylon (đã gắn sẵn vũ khí và thùng dầu phụ) lên cánh.



13. Dán lốp vào mâm (rims).

14. Dán bánh vào undercarrige.

15. Dán undercarrige lên máy bay bằng keo chắc. Epoxy 5 phút rất ổn vì có thể cần giữ đúng vị trí trong lúc keo đóng rắn.



16. Dán piston của cửa wheel bay lên máy bay.

17.

18. Dán từng cửa wheel bay, lần lượt từng cái, lên máy bay. Bước này hơi khó vì không có vị trí gắn quá rõ ràng. Mình dùng keo nến vì nó đông nhanh và dễ gỡ ra nếu làm sai.



19. Dán các fin phía dưới vào đúng vị trí.



20. Xoay máy bay lại và đặt nhẹ nhàng lên bánh.

21. Dán canopy trước và canopy sau vào canopy frame.



22. Dán cụm canopy đã lắp xong lên khu vực cockpit.



23. Lắp 2 mảnh tail fin rồi dán lên máy bay.



24. Dán các static discharge antennas (15 cái) lên cánh, rudder và elevator (nếu in ra đẹp).



25. Dán tail probe lên rudder.
