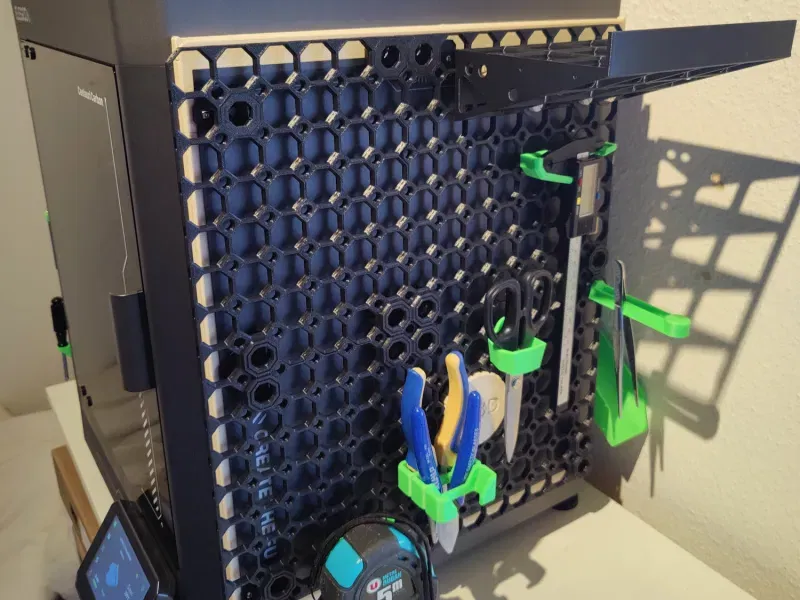

Elegoo Centauri Carbon Multiboard side panel [Mod]

Tổng quan dự án:

Mục đích của mình là gắn các Multiboard panels lên BÊN PHẢI của Elegoo Centauri Carbon cho những ai đã làm .

(nếu bạn chưa làm “internal spool mod” cho ECC thì mình gợi ý cài remix của mình: Internal 70mm Spool Holder v3 - quick change dựa trên mod này)

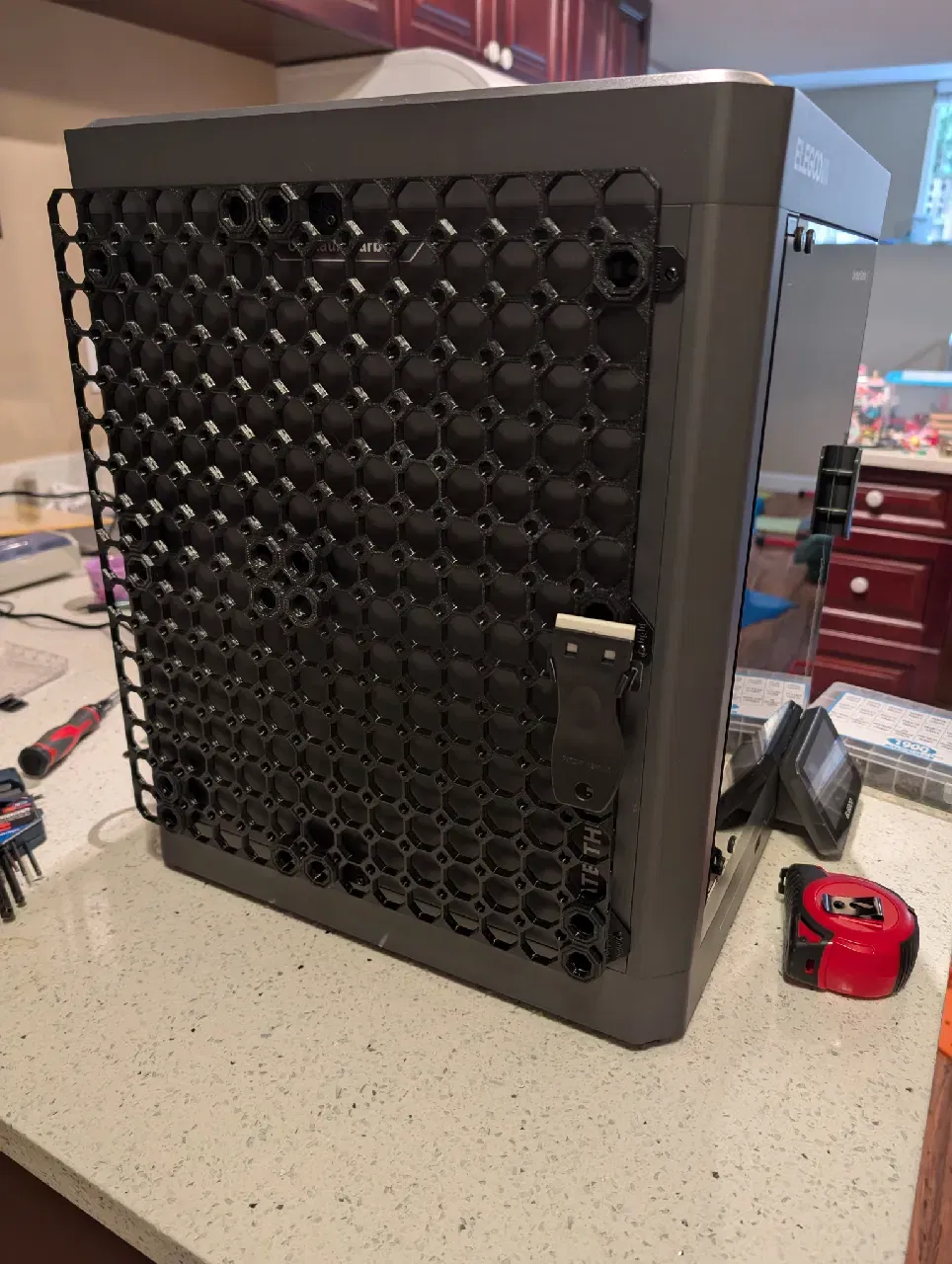

Dùng file thay thế ECC Multiboard LEFT-side panel.3mf nếu bạn muốn gắn multiboard ở BÊN TRÁI của máy. Cảm ơn Hiro đã chụp hình máy của bạn ấy với panel bên trái.

Có gì trong bộ file:

Để tiện cho mọi người, mình đã gộp sẵn trong file 3mf tất cả các thành phần cần để in và lắp, kiểu “in xong là gắn được”.

Credits cho các phần được cung cấp:

• các multiboard tiles được tạo bằng Multiboard Simple Tile Generator

  • phần góc phải phía dưới mình có remix lại để chừa chỗ và khớp với “SED3D screwcap” (nắp/ốc) dùng để giữ cuộn spool bên trong lên side panel

• các chi tiết Part A Dual Raised Snaps mình remix từ các bản gốc tương ứng do Multiboard cung cấp:

6.25 mm - Quad Offset Snaps (DS Part A) - 3D model by Multiboard on Thangs

6.25 mm - Dual Offset Snaps (DS Part A) - 3D model by Multiboard on Thangs

6.25 mm - Offset Snap (DS Part A) - 3D model by Multiboard on Thangs

• các chi tiết Part B Dual Raised Snaps dùng đúng như bản do Multiboard cung cấp (

Raised Quad Snap (DS Part B) - 3D model by Multiboard on Thangs

Raised Dual Snap (DS Part B) - 3D model by Multiboard on Thangs

Raised Double-Sided Snap (DS Part B) - 3D model by Multiboard on Thangs

Dự án này có thể sẽ cần ốc M3 dài hơn so với bộ ốc bạn đang bắt trên side panel của ECC, tùy theo spacer bạn chọn. Mình dùng spacer 10mm và mình chọn ốc m3x20.

Cách in:

Chỉ cần dùng các setting có sẵn cho Elegoo Centauri Carbon.

Không cần support hay brim

Mình in bằng PLA

Nếu bạn thấy PLA chưa đủ bền/cứng, đổi qua filament “trâu” hơn (PETG)

Vì lý do thẩm mỹ, mình khuyên in trên mặt Face A Textured PEI.

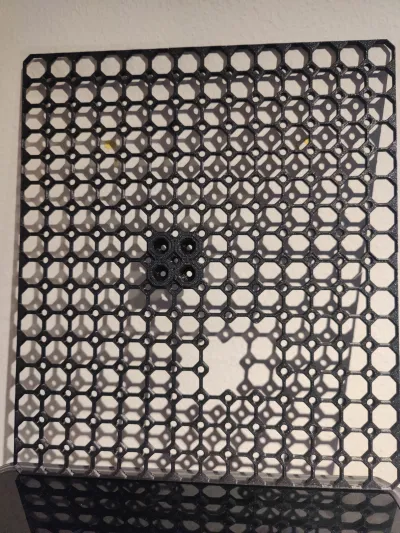

Khi in các board, mình gặp một chút vấn đề cong vênh (warping) với những tấm có các tam giác nhô lên.

Để hạn chế lỗi, mình level trước mỗi lần in. Để xử lý vụ warping ở phần “tam giác nhô”, mình chạy full “one-click self-check” ngay trước lần in bị lỗi (fail 3 lần liên tiếp)… rồi sau đó chạy mượt luôn.

NOTE: Khi lắp B snaps, các dấu vuông trên face B phải hướng vào các dấu vuông trên face A.

Dấu vuông trên face B không dễ thấy lắm

Nhưng với quad snaps & dual snaps thì không quan trọng. Do thiết kế nên chúng tự đối nhau.

Nhưng cần cẩn thận với 2 single snaps. Mình khuyên bạn xác định vị trí dấu trên slicer, rồi dùng bút lông/marker đánh dấu lên chi tiết trước khi gỡ khỏi bàn in

Cách lắp ráp:

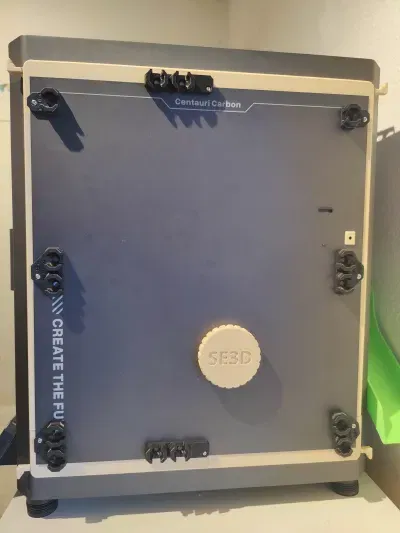

Tháo từng con ốc M3 của side panel ra (từng con một), rồi bắt vào chi tiết Part A Dual Raised Snaps đã được chỉnh sửa tương ứng

- có thể bạn sẽ phải dùng ốc M3 dài hơn bộ ốc đang có

- mình có ghi trên mỗi chi tiết Part A Dual Raised Snaps đã chỉnh sửa vị trí tương ứng ("middle" dùng cho cả “middle top” và “middle bottom”)

- xem ảnh đính kèm để biết vị trí và hướng gắn các Part A Dual Raised Snaps đã chỉnh sửa

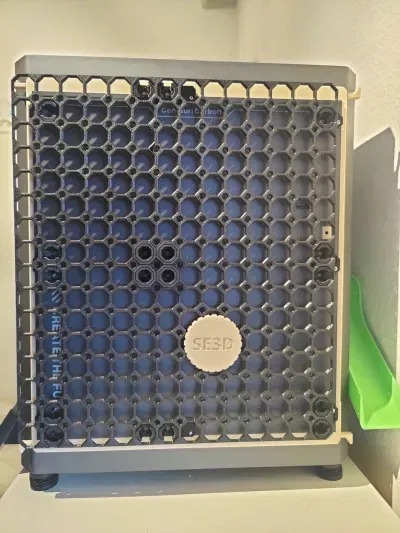

Liên kết (solidarize) các board lại với nhau bằng các X-shaped Quad offset snaps

- xem ảnh và/hoặc bất kỳ video YouTube nào về multiboard để dễ hình dung

- mình chọn để mặt đẹp của board (mặt úp xuống bàn in khi in) quay ra phía người dùng. Vì vậy, đây là mặt sẽ gắn Raised Quad Snap (DS Part B)

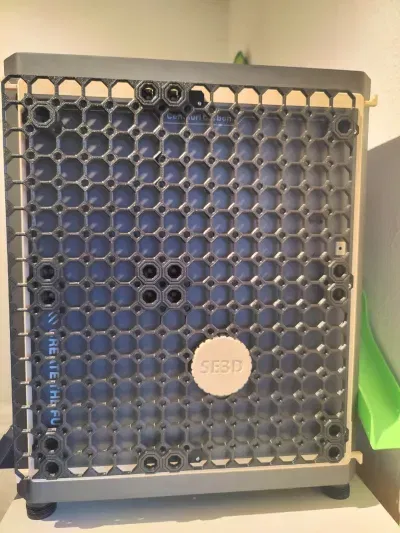

Ép cụm board đã liên kết vào các Part A Dual Raised Snaps đã được gắn sẵn, dùng “SED3D screwcap” làm mốc. Screwcap này phải khít với lỗ trên board

Gắn các double Raised Part B snaps. Thứ tự & hướng không quan trọng

1. Gắn 2 simple Raised Part B snaps. Hướng gắn có quan trọng để giữ đúng phần ren. Khi lắp B snaps, các dấu vuông trên face B phải hướng vào các dấu vuông trên face A. Dấu vuông trên face B không dễ thấy nên mình khuyên bạn xác định vị trí dấu trên slicer, rồi dùng bút lông/marker đánh dấu lên chi tiết trước khi gỡ khỏi bàn in.

Cần hướng dẫn lắp ráp thì làm theo (vuông chồng vuông) trong video: https://youtu.be/Oge0fgVxRHY

Ngoài ra, bạn cũng có thể chọn dùng multiboard tiles với kích thước khác những cái mình chọn (mình thấy phù hợp nhất với kích thước side panel của ECC).

1. Dùng Multiboard Simple Tile Generator để tạo các panel phù hợp nhu cầu của bạn.

2. Sau đó import các tiles đã tạo vào file 3mf mình cung cấp, rồi thêm một negative modifier trong slicer để tạo lỗ cho “SED3D screwcap” (lấy mẫu theo cái có sẵn, và nhớ là tiles sẽ bị lật khi gắn lên hông máy)

3. Rồi các panel đó sẽ dễ dàng khớp với bộ “modified Part A Dual Raised Snaps” đã gắn sẵn trong dự án này

Cách sử dụng:

Giờ thì tùy bạn “fill” cái side panel theo nhu cầu.

Có rất nhiều mẫu cho đủ kiểu use case, và multiboard cũng có vài Demo / Learning Packs để bạn làm quen với hệ multiboard.

Thông tin thêm về multiboard: https://www.multiboard.io/
