Giá đỡ lắp mainboard Baby AT (Baby AT Mother Board Mount)
Khung/giá đỡ để gắn và nâng mainboard Baby AT khi làm việc trên test bench, giúp cắm test card màn hình/âm thanh không bị bracket chạm mặt bàn. Hỗ trợ heat press insert 3mm và ốc 3mm, có các bản Rev 3/4 cải tiến.
Mô tả

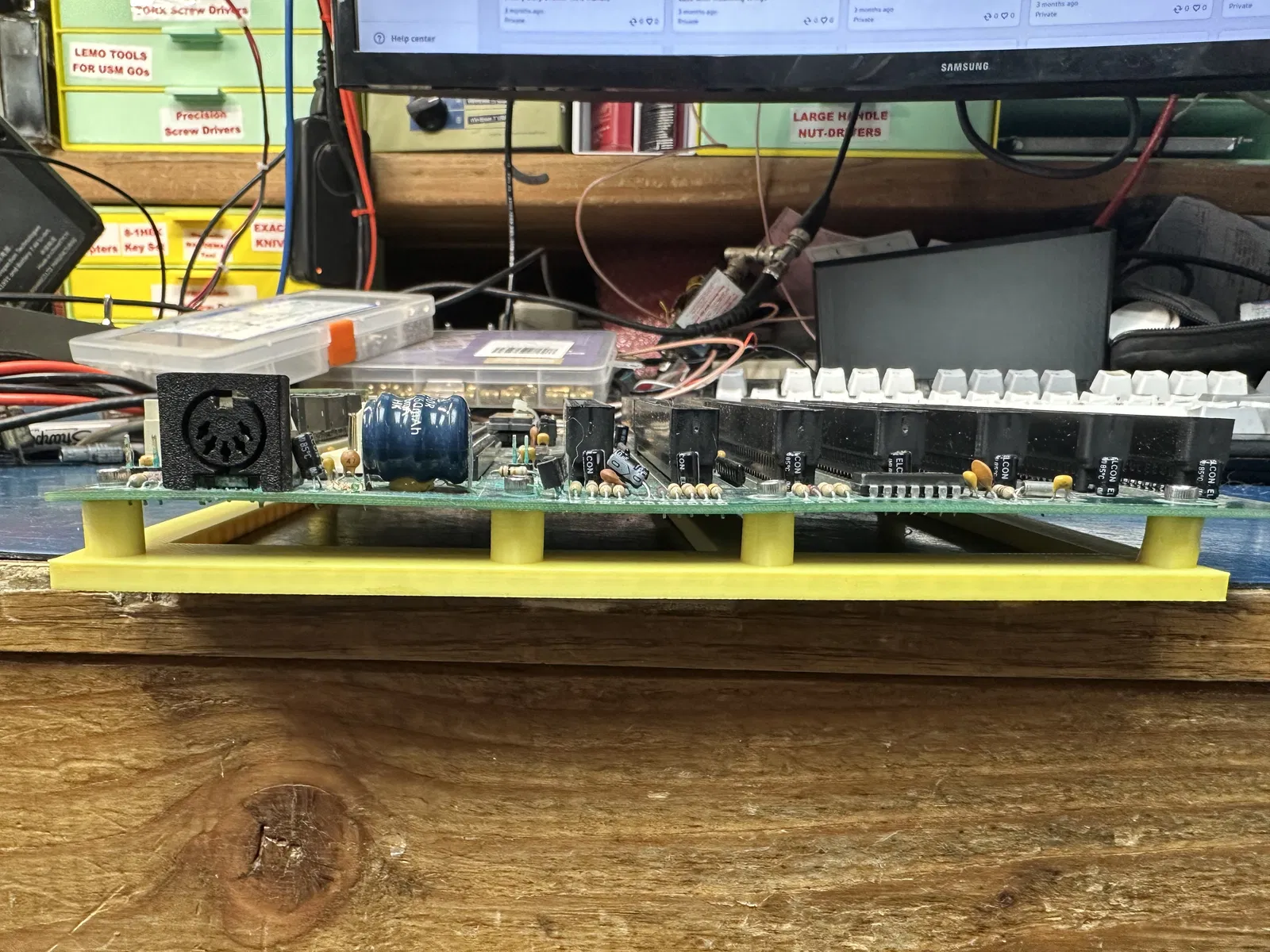

Nếu bạn muốn test card màn hình, card âm thanh hay mấy loại card khác trên bo mạch test bench của bạn, thì việc gắn cố định và đỡ cho nó rất tiện. Món này giúp nhấc mainboard lên khỏi mặt bàn, để card cắm vào không bị cái bracket (pát) đụng xuống bàn.

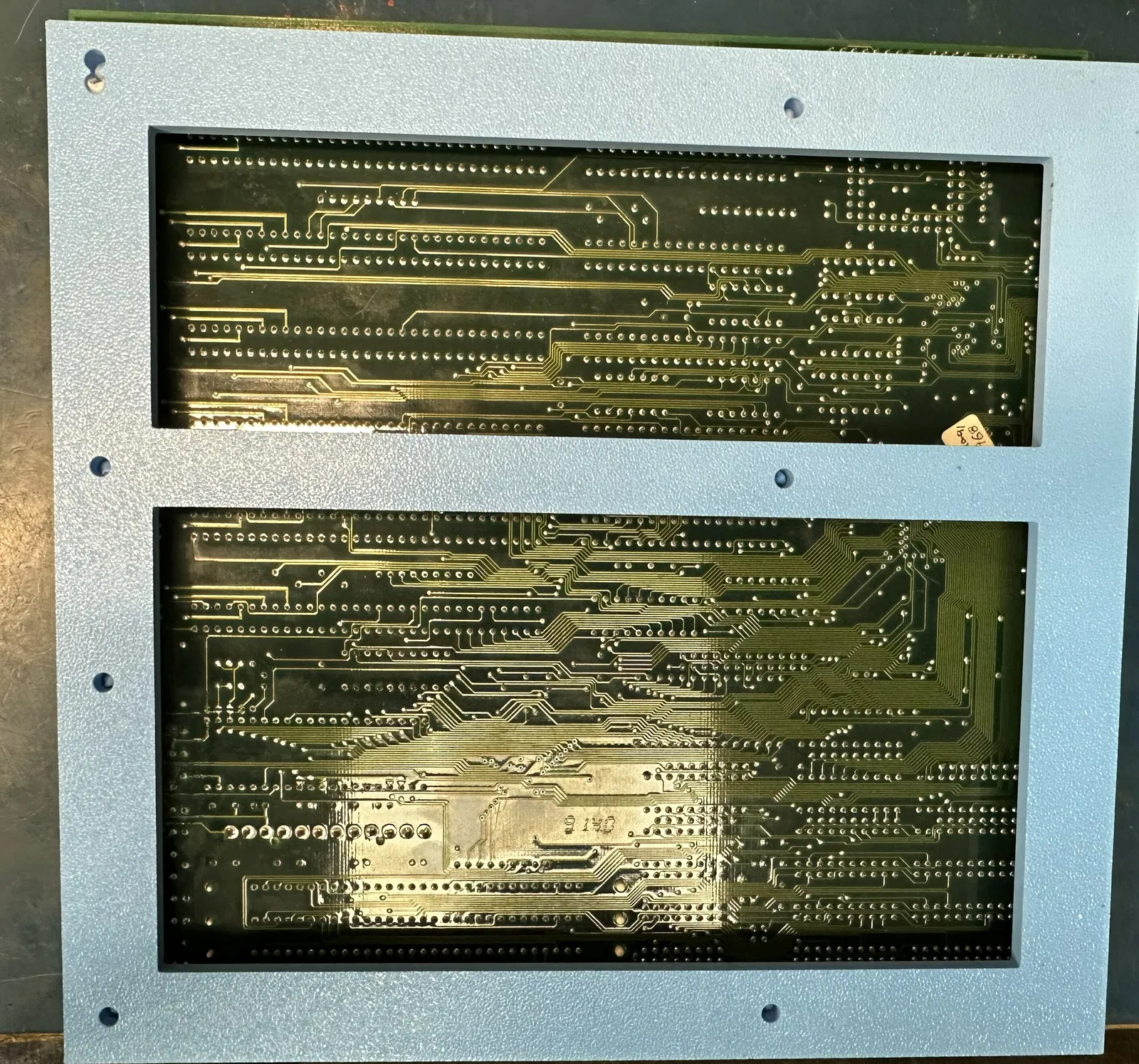

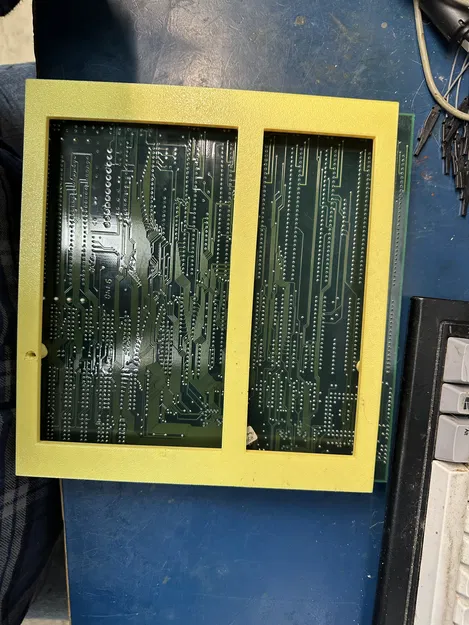

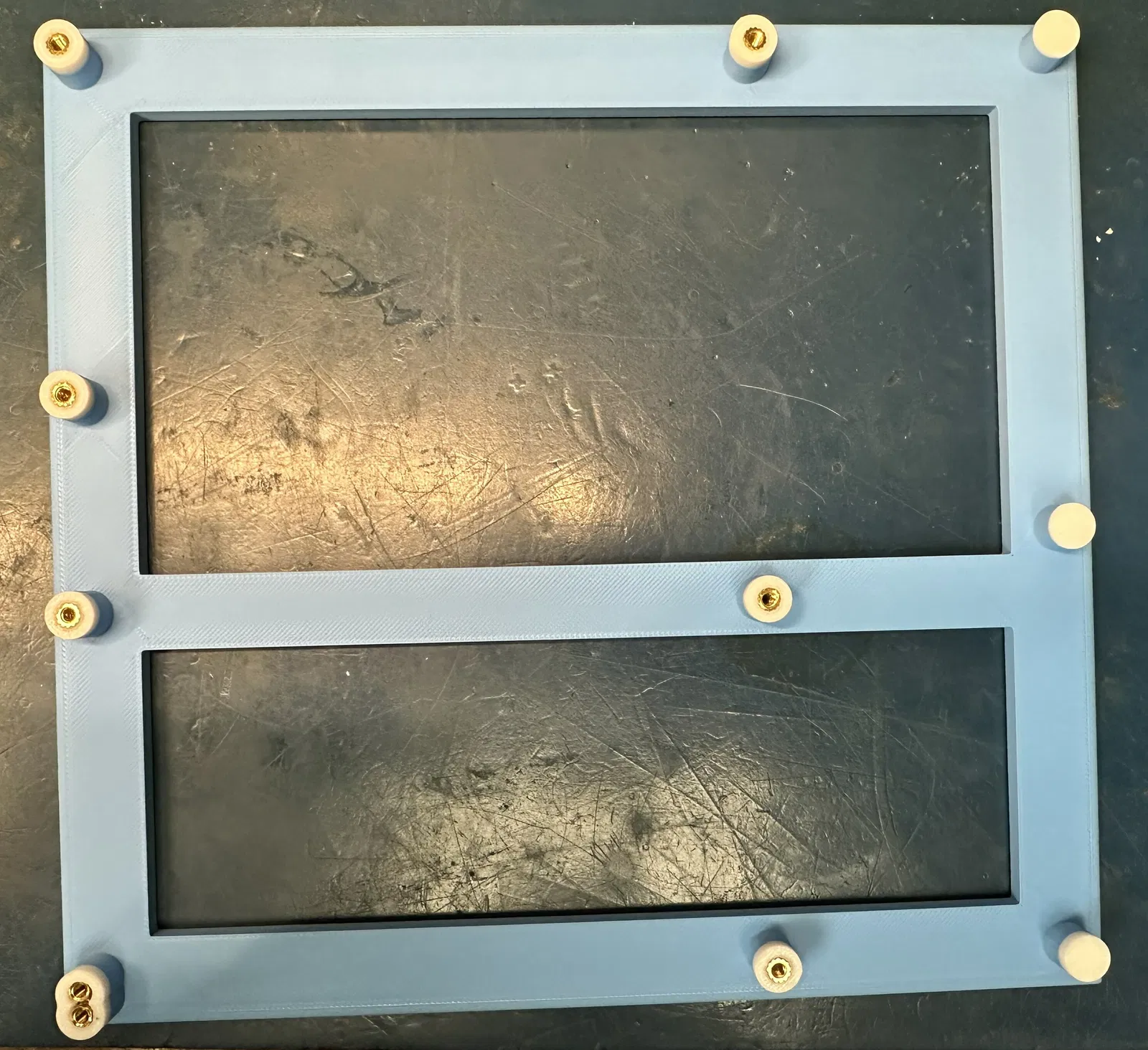

Các lỗ được thiết kế để dùng heat press insert 3mm, sau đó dùng ốc 3mm để bắt mainboard lên cái frame.
Thời gian in khoảng 1 giờ 18 phút trên Bambu Labs H2S với nozzle .4mm và .24mm standard print settings.
Rev 3: Cải thiện nhẹ phần canh tâm lỗ và thêm các điểm đỡ mainboard (không cần ốc) gần các mép của PCB.
Rev 4: Chỉnh lại ngoại hình cho đẹp hơn, bớt vuông quá. Có thêm điểm đỡ PCB ở đầu xa của bo. Có thể sẽ in lâu hơn chút.
