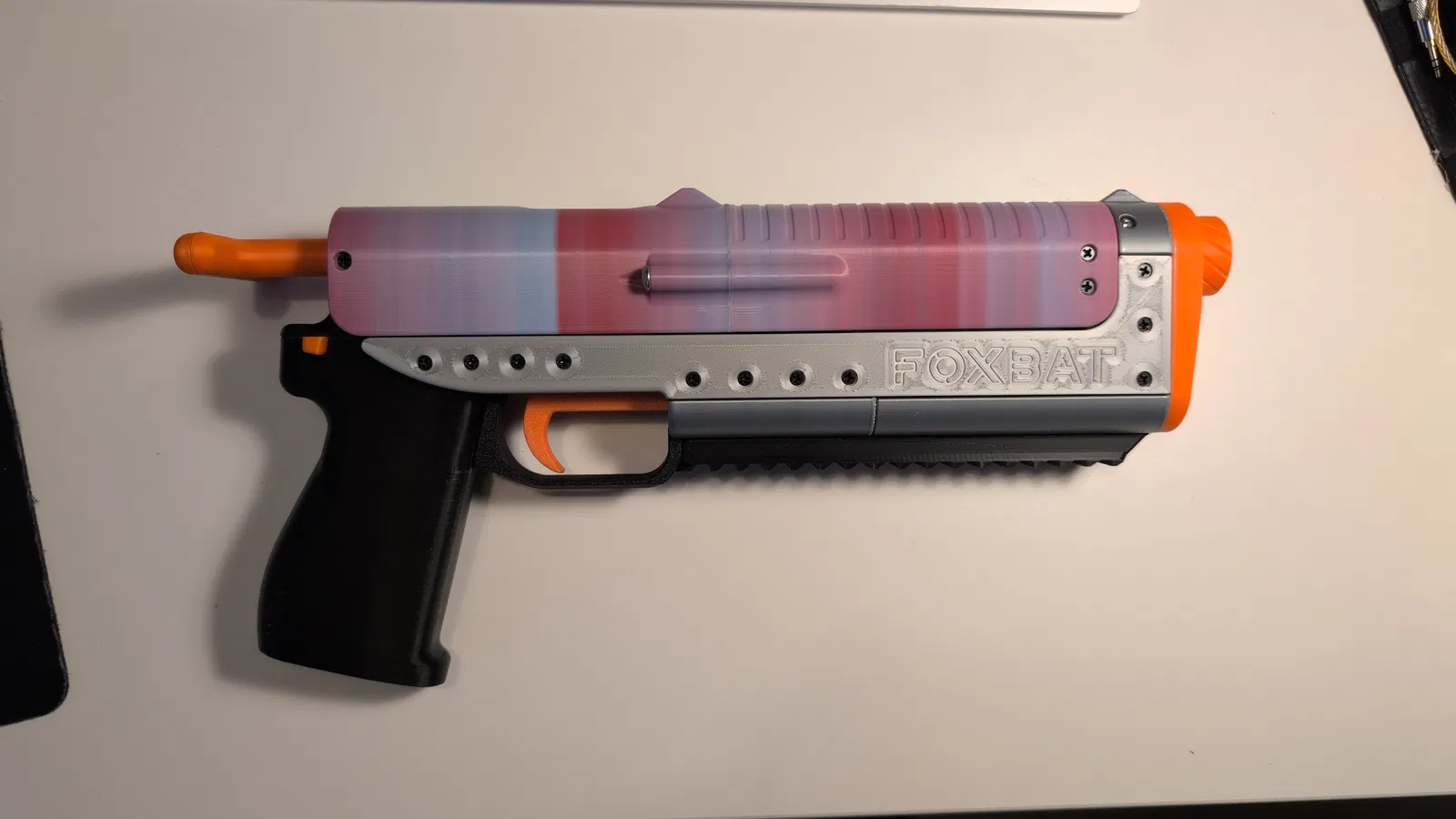

Foxbat thoải mái hơn kèm mag release

Ban đầu, mình chỉ chọn làm blaster với tay cầm talon nghiêng, nghĩ là như vậy sẽ cầm cái blaster bị nặng đầu này thoải mái (ergonomic) hơn.

Khi làm xong, mình mới nhận ra vẫn có một phần trọng lượng dồn lên ngón trỏ thông qua vòng bảo vệ cò (trigger guard). Mà cái trigger guard này tiết diện hình chữ nhật, nên lực chủ yếu tì vào đúng cái cạnh của nó.
Vậy nên mình tìm tới mẫu “Super Ergonomic Grip - Angled Talon Foxbat” của Astropulse (), đúng là rất ergonomic và giúp phân bổ một phần trọng lượng về lòng bàn tay.

Nhưng vấn đề với trigger guard thì vẫn chưa được giải quyết như mình kỳ vọng.
Khi so với súng thật, mình nhận ra cái “gờ/khuyết” (notch) phía trên ở lưng tay cầm—chỗ ngón cái quấn vòng qua—nằm cao hơn so với cò (trigger) so với đa số súng mình từng thấy.
Mình nghĩ nguyên nhân là do thanh trượt của cò (sliding bar of the trigger).
Ít nhất đó là phần lệch hình học (offset) mà mình quan sát được.
Với mình, điều đó đồng nghĩa trigger guard nằm thấp hơn so với tay khi cầm, nên sẽ làm tăng lực đè lên khớp ngón giữa (middle finger knuckle).

Nên mình rất cảm ơn Sillybutts đã cung cấp file Fusion để mod.

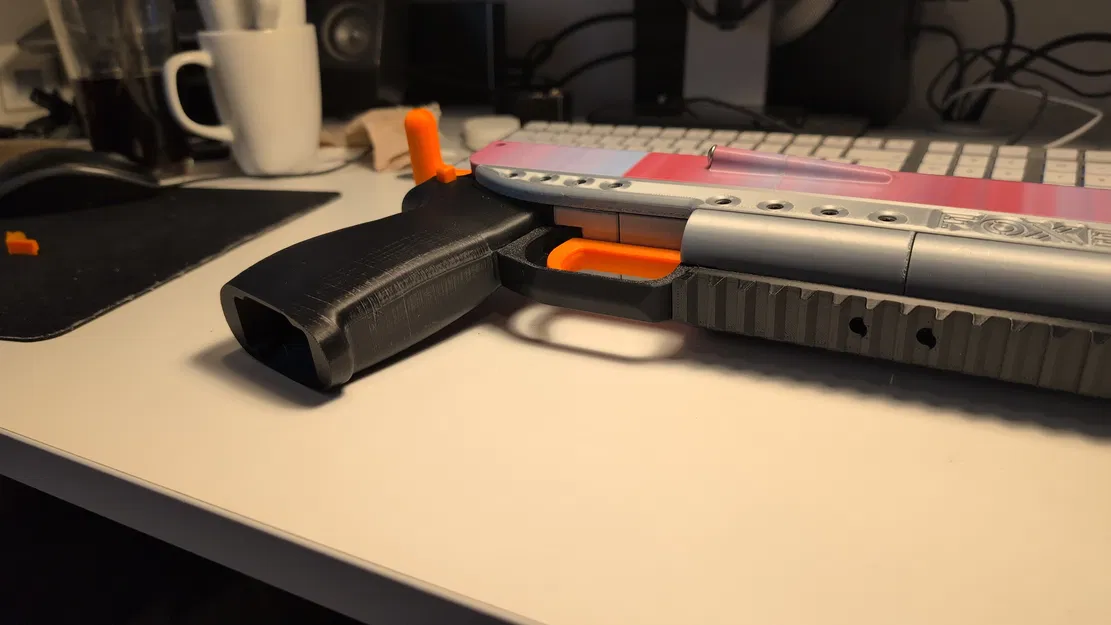

Mình lấy cảm hứng từ super ergonomic grip về hình dáng, nhưng dời toàn bộ phần liên quan tới tay xuống khoảng 8mm. Đồng thời mình bỏ luôn cái notch ở đáy vì mình chỉ định dùng talon 15+ thôi.

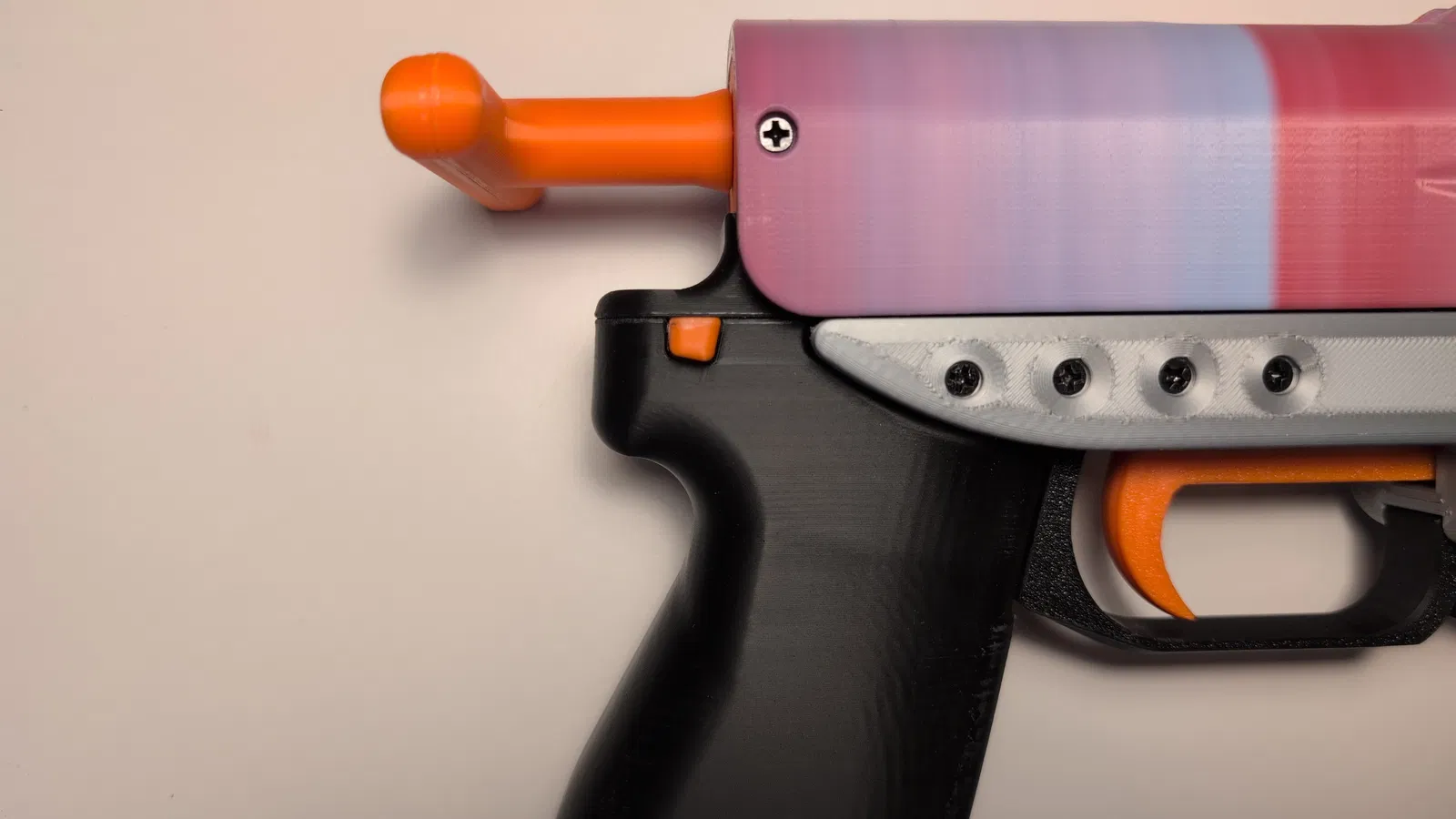

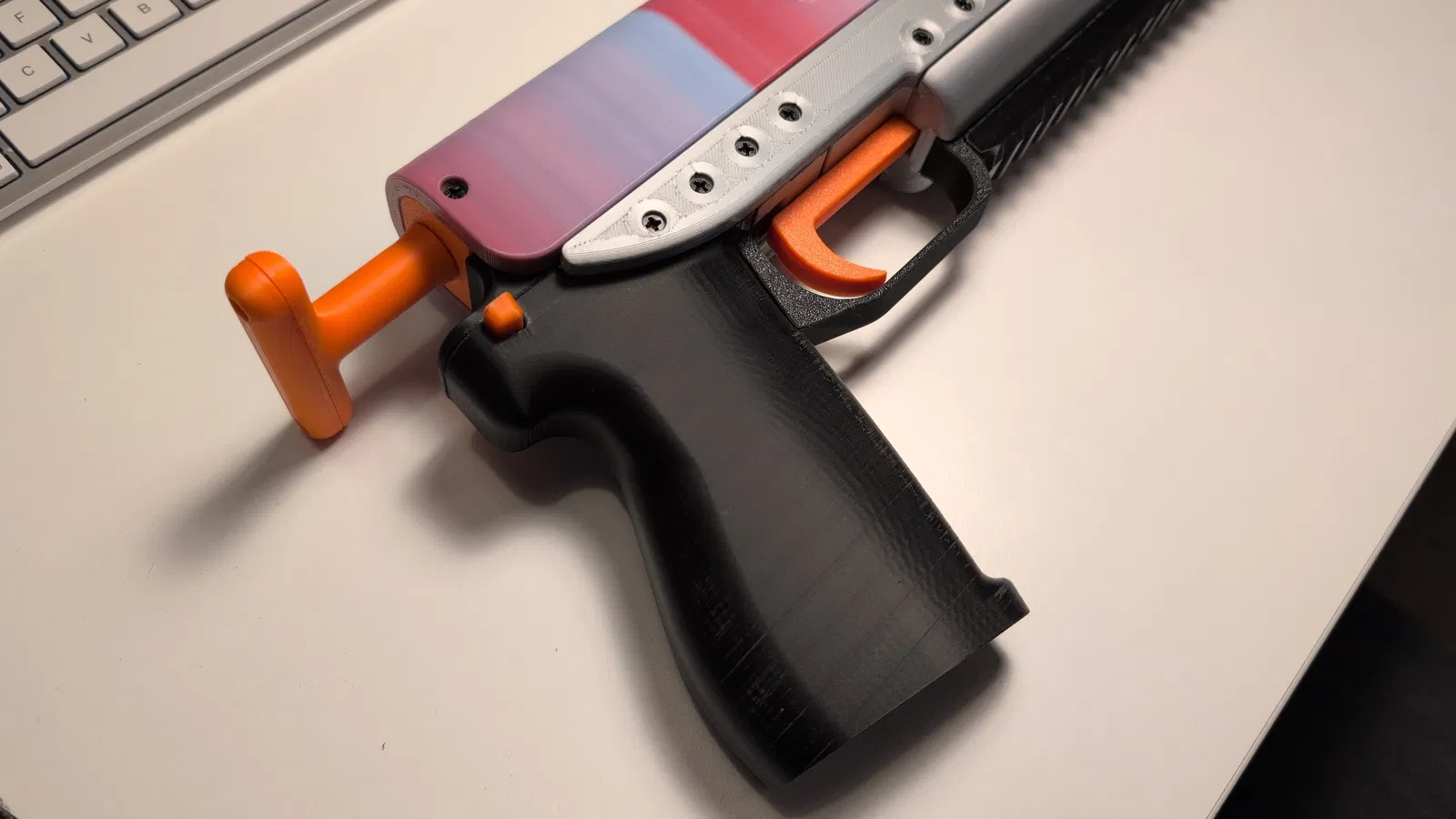

Sau khi dời xuống, phần phía trên tay cầm dư không gian hơn, nên mình nghĩ có thể thử nhét thêm một cơ cấu nhả băng (mag release) vào đó.
Mình phải thử 2 hướng tiếp cận và qua nhiều lần chỉnh sửa (iterations) mới ra được một phương án hoạt động ổn.

Ngoài ra, mình cũng chỉnh phần đáy của trigger guard để có nhiều bề mặt tì lên ngón trỏ hơn.

Vì mình dời mọi thứ xuống, nên mình phải “bắc cầu” (bridge) qua khoảng trống lớn hơn từ chỗ “thumb notch” lên phía trên, dẫn tới góc của mặt sau ở đó hơi khác một chút.
Đó là lý do mình kèm luôn phần upper part of the grip trong file. Đây chỉ là thay đổi nhỏ ở góc phía sau, và mình nghĩ nếu bạn giữ nguyên bản gốc thì cũng khó thấy khác biệt, nên phần đó có thể là tùy chọn.

Printing: Về in ấn, mình in PLA với cùng thiết lập mà Sillybutts hay khuyến nghị (5 walls, 20% infill). Hướng đặt (orientation) của các phần tay cầm và trigger guard giống như bản gốc. Cái mag release pusher thì mình in ở mặt trên của nó. Tất cả đều cần supports.
Lưu ý: Gỡ supports trong hốc (cavity) cho slider khá là cực, vì bên trong tay cầm khó thò vào. Nếu ai tìm ra cách in không cần supports hoặc cải tiến được thiết kế của mình thì cứ tự nhiên. Mình có đính kèm file Fusion để tiện mod. Sau cả đống prototype, tới lúc này mình chỉ thấy mừng vì cuối cùng nó cũng chạy được.

Hardware: Bạn cần một cái lò xo bút bi (pen spring) cho slider và một ít silicone lube—mấy thứ này thường có sẵn nếu bạn đã build Foxbat.

Assembly: Có thể bôi/ xịt một ít silicone lube vào hốc nơi slider sẽ chạy.

Cho lò xo vào slider rồi đưa slider vào đúng rãnh của nó từ bên trong tay cầm, đi qua cửa mag opening.
Mặt phẳng của cái catcher nên hướng lên trên. Đảm bảo nó trượt tự do. Nếu bị kẹt thì kiểm tra còn sót supports không và/hoặc kéo đẩy slider vài lần cho nó “vào nếp” nếu chỉ cấn nhẹ (mình không chắc dung sai sẽ ra sao trên mọi máy in).

Bôi lube vào mặt dưới của pusher ở vị trí sẽ tiếp xúc với slider.
Ấn slider vào một chút rồi đặt pusher vào vị trí từ phía trên. Nó sẽ giữ slider lại.

Đặt một ngón tay giữ pusher để nó không rớt ra, hoặc lật ngửa cả tay cầm úp xuống bàn rồi test thử cho trơn tru.

Nếu mọi thứ đúng như mong muốn, lắp ráp toàn bộ các phần còn lại giống như bản gốc.
