Template hàn pin Raspberry Pi vs. Waveshare e-Paper HAT

Giới thiệu

Có lúc bạn sẽ cần nối một thiết bị Waveshare với Raspberry Pi mà không có GPIO header, ví dụ như Zero 2 W của mình (khác với Zero 2 WH là có sẵn header). Bạn không cần gắn nguyên một dãy header 40-pin đâu. Chỉ cần lắp vài chân rời đúng những pin cần thiết là được.

Cách dùng

Lưu ý: cái này không phải đầu búa. Khi hàn xong là bạn tháo khuôn ra hoàn toàn.

1. Chọn đúng mẫu template cho model e-Paper HAT của bạn rồi in. Xem mục Compatibility bên dưới để biết chính xác model.

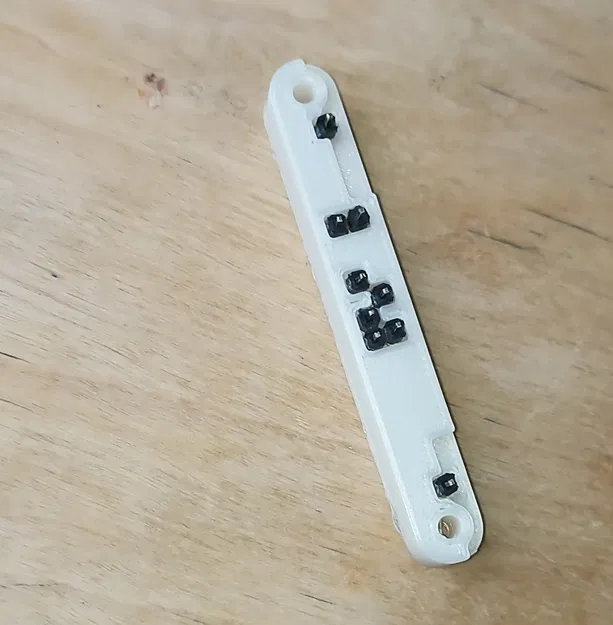

2. Cắm các pin rời (phần dài) vào template. Các lỗ có độ sâu mặc định 6mm, nên nếu pin bị trượt vào trong lớp vỏ nhựa (plastic sheath) thì ấn sâu hết mức có thể.

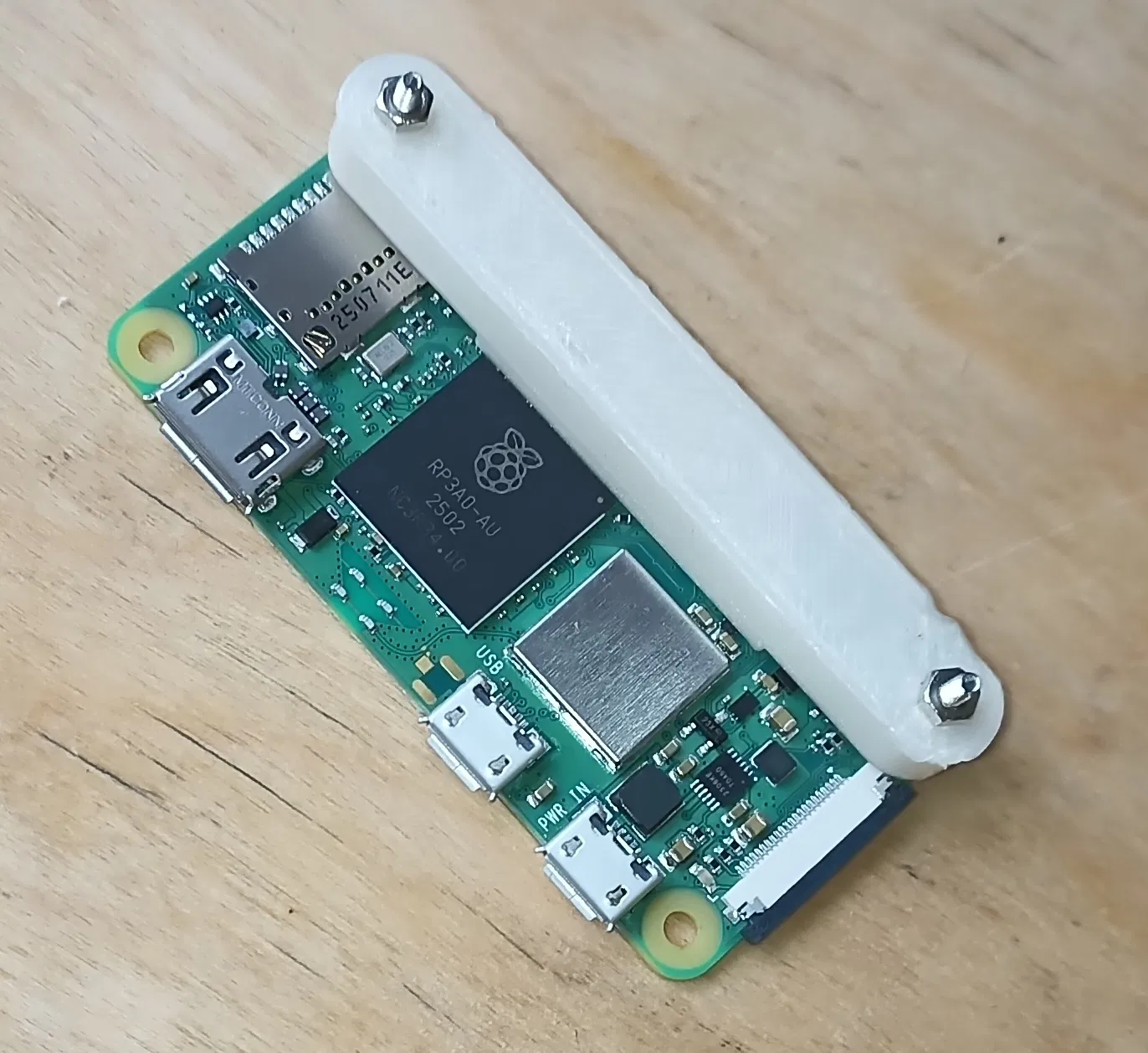

3. Đặt template (đã có pin) lên Raspberry Pi và cố định lại:

   1. Dùng ốc size 2 hoặc 2.5, với những model có lỗ bắt ốc vừa (ví dụ Raspberry Pi Zero)

   2. Dùng băng keo dính hoặc kết hợp ốc + băng keo trên các model lớn hơn.

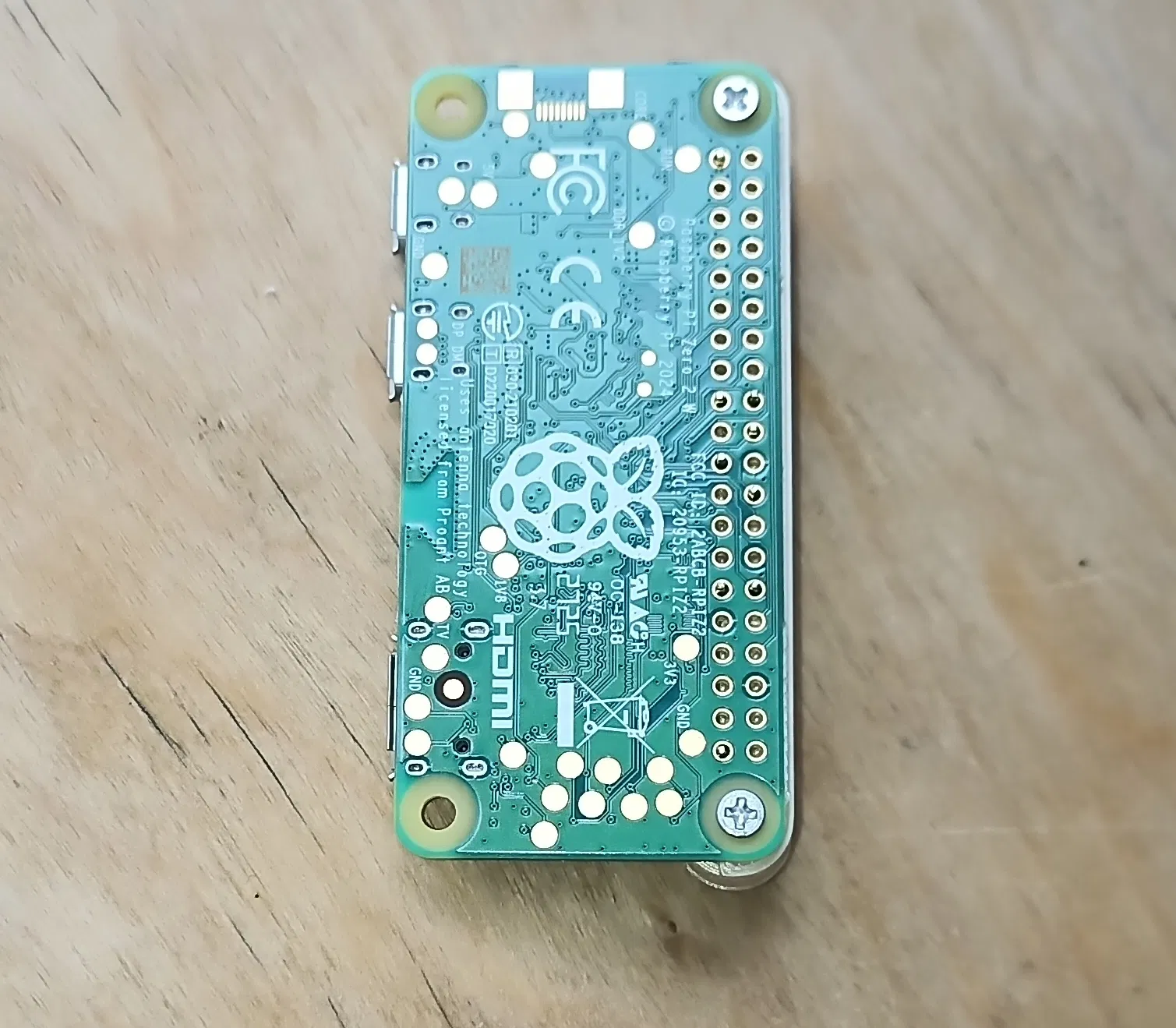

4. Hàn các pin

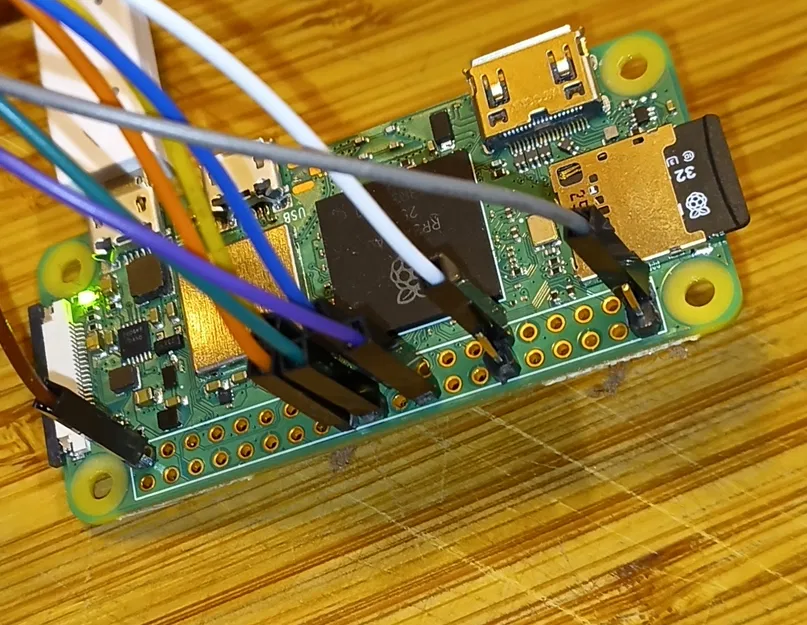

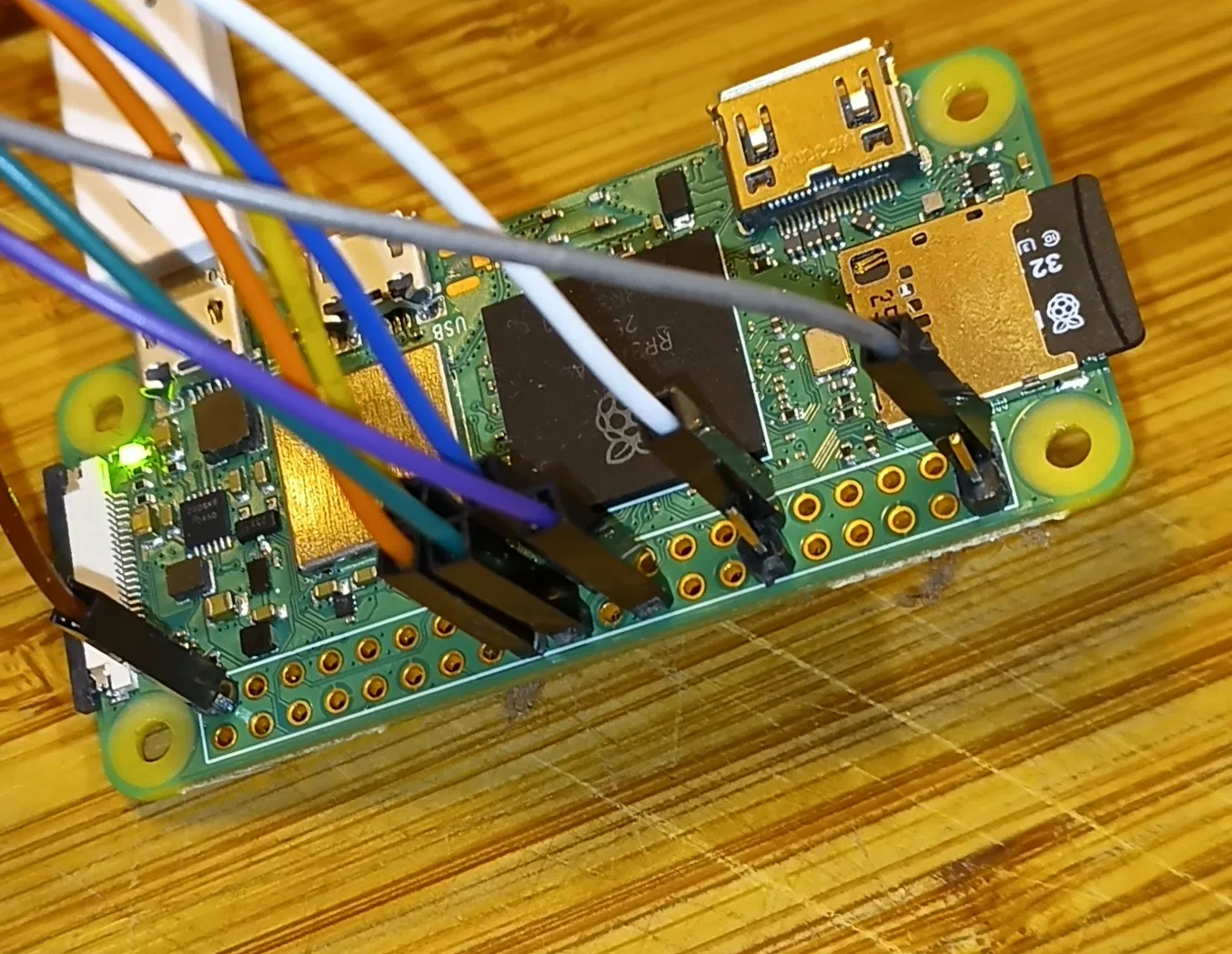

5. Tháo template ra, cắm cáp vào và dùng thôi!

Compatibility

Mẫu này chủ yếu dành cho cách nối HAT bằng cáp 8 đến 12 sợi như trong mọi hướng dẫn của Waveshare. Tại thời điểm viết nội dung này, số lượng pin sau đây khớp với các Waveshare e-Paper HAT được liệt kê:

8-Pin

2.13inch e-Paper HAT (B), 2.13inch e-Paper HAT (G), 2.13inch e-Paper HAT, 2.7inch e-Paper HAT (B), 2.7inch e-Paper HAT, 3.52inch e-Paper HAT (B), 3.52inch e-Paper HAT, 3.7inch e-Paper HAT, 7.3inch e-Paper HAT (E), 7.3inch e-Paper HAT (F), 7.3inch e-Paper HAT (G), 7.5inch HD e-Paper HAT (B), 7.5inch HD e-Paper HAT

9-Pin

10.2inch e-Paper HAT (G), 13.3inch e-Paper HAT (B), 13.3inch e-Paper HAT (K), 2.13inch e-Paper HAT (D), 2.15inch e-Paper HAT+ (B), 2.15inch e-Paper HAT+ (G), 2.9inch e-Paper HAT (D), 3.6inch e-Paper HAT+ (E), 3.7inch e-Paper HAT+ (G), 3.97inch e-Paper HAT+ (G), 3.97inch e-Paper HAT+, 4.01inch e-Paper HAT (F), 4.26inch e-Paper HAT, 4inch e-Paper HAT+ (E), 5.83inch e-Paper HAT (B), 5.83inch e-Paper HAT (G), 5.83inch e-Paper HAT, 7.5inch e-Paper HAT (B), 7.5inch e-Paper HAT (H), 7.5inch e-Paper HAT,

10-Pin

10.85inch e-Paper HAT+ (G), 10.85inch e-Paper HAT+, 13.3inch e-Paper HAT+ (E),

12-pin

2.13inch Touch e-Paper HAT,

5V 8-pin

10.3inch e-Paper HAT (D), 10.3inch e-Paper HAT (G), 10.3inch e-Paper HAT, 13.3inch e-Paper HAT, 6inch e-Paper HAT, 6inch HD e-Paper HAT, 7.8inch e-Paper HAT, 9.7inch e-Paper HAT,

In ấn

Mẫu này không hẳn là kiểu dùng một lần, nhưng thật ra bạn sẽ hàn pin lên Pi được mấy lần đâu? In PLA là ổn hoàn toàn. Kể cả nozzle 0.4mm với layer 0.2mm vẫn cho ra các lỗ cắm (apertures) sắc nét, vừa cho pin kim loại lẫn lớp vỏ nhựa (plastic sheaths). Không cần support, chỉ cần nhớ đặt hướng in sao cho mặt có lỗ quay lên trên.
