Adapter thấu kính CO2 20mm cho Flir Systems

Bộ Giữ Thấu Kính Modular Tùy Chỉnh cho Camera FLIR IR

Tổng quan

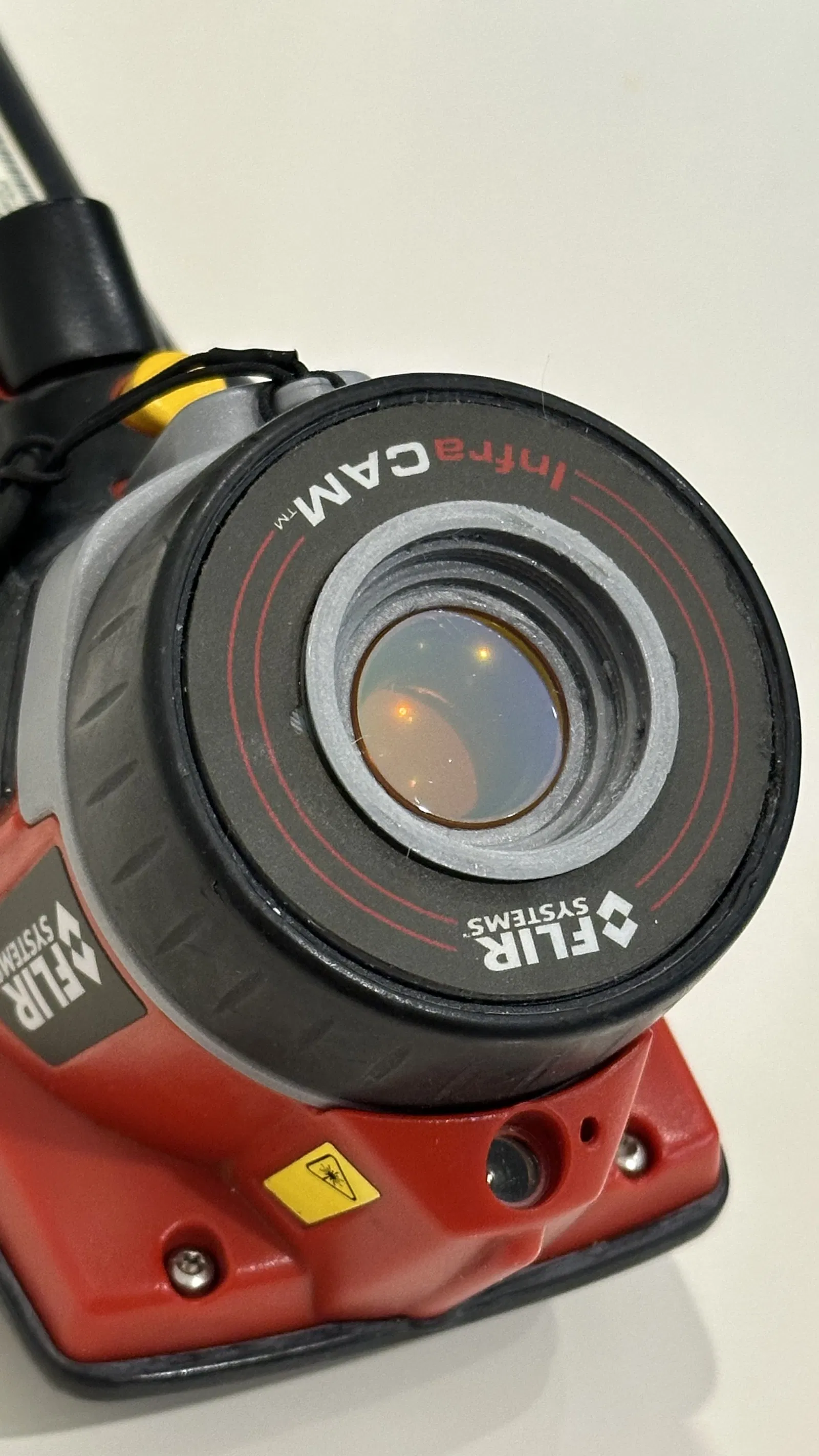

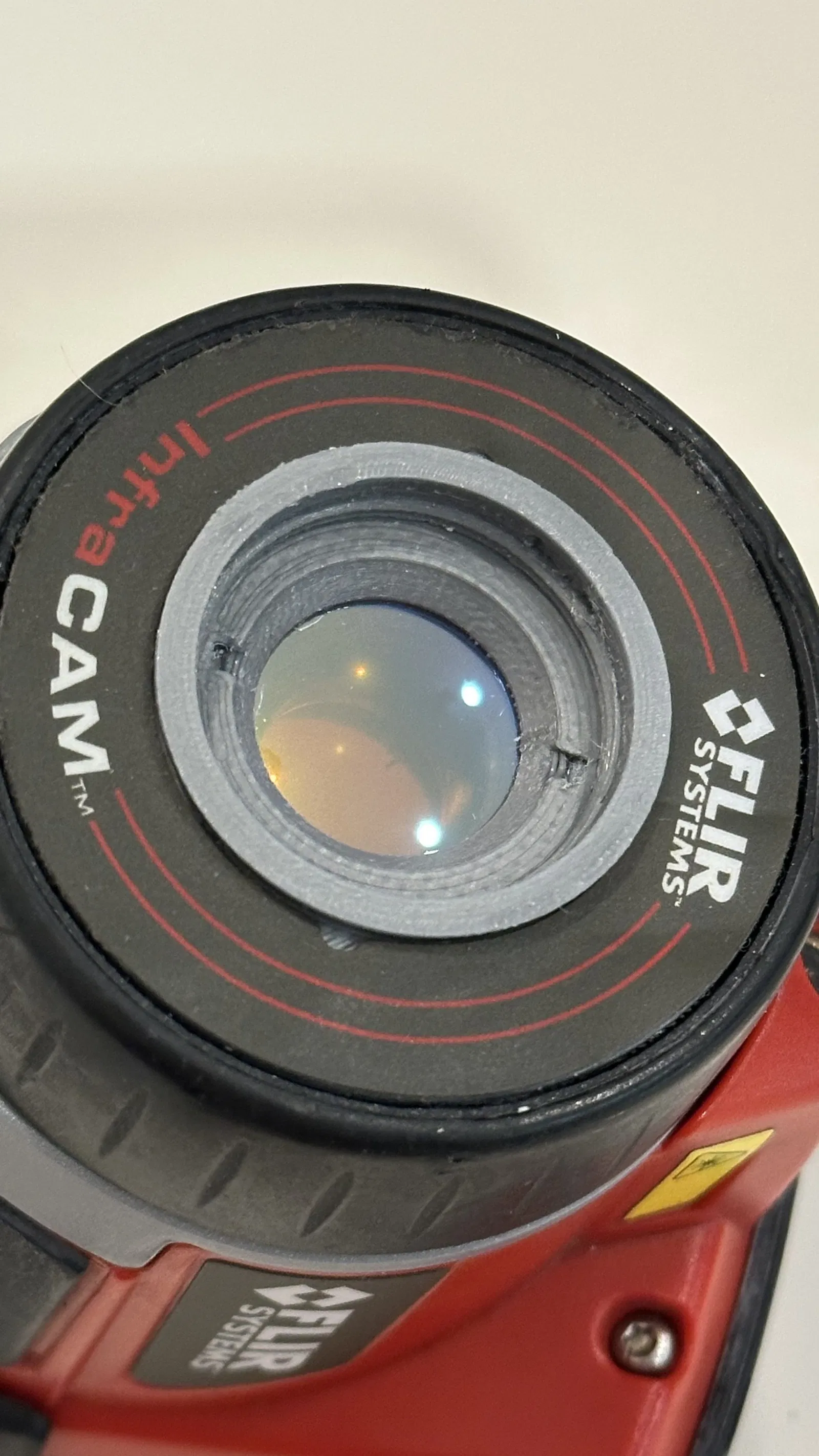

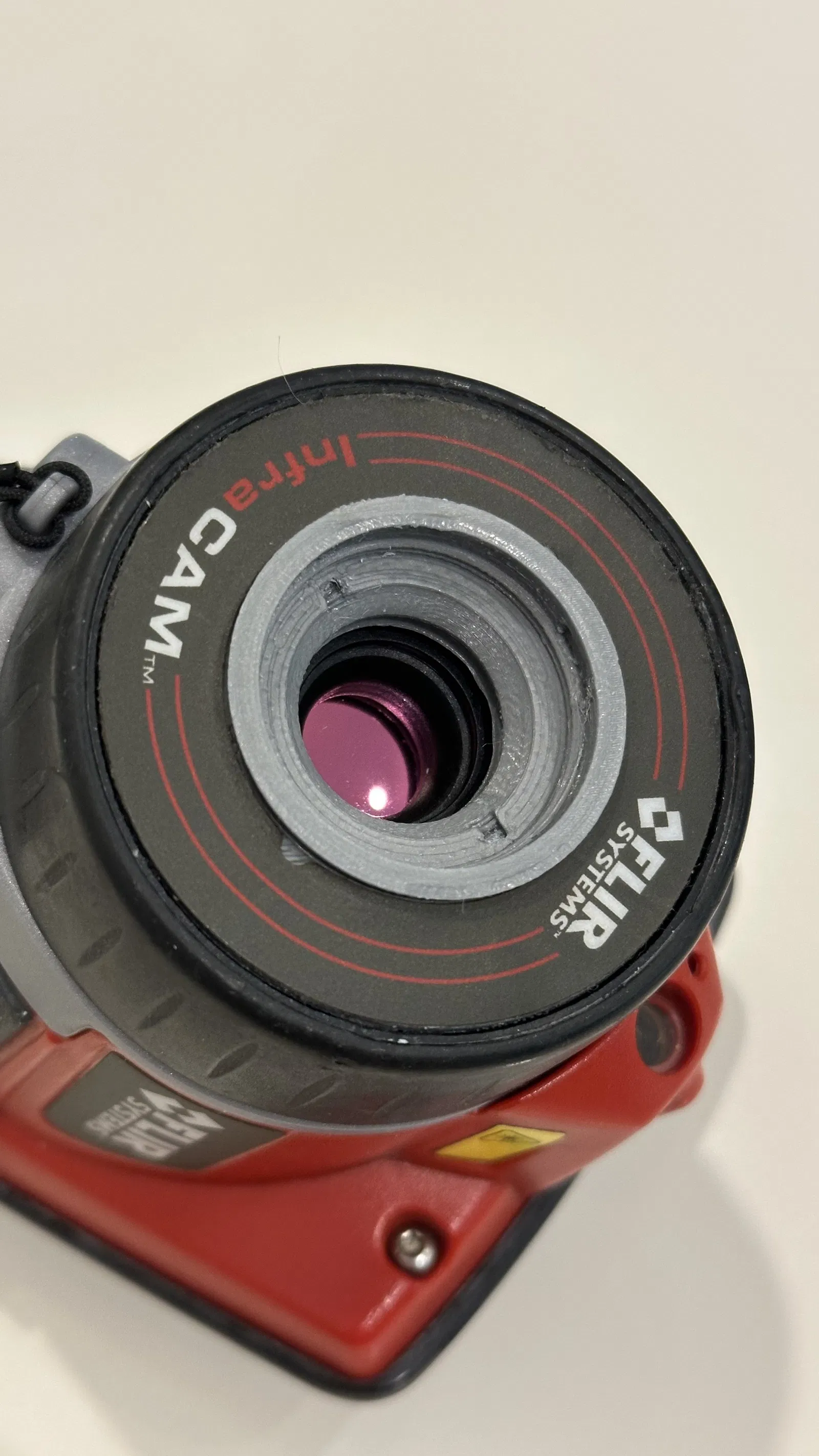

Dự án này là một bản thay thế độ chính xác cao, thay hoàn toàn cho cụm lấy nét FLIR zin. Thiết kế nhằm nối khoảng cách giữa thermal imaging cho người dùng phổ thông và macro-thermography chuyên nghiệp, cho phép tích hợp trực tiếp CO2 ZnSe (Zinc Selenide) focus lens vào đường quang của camera.

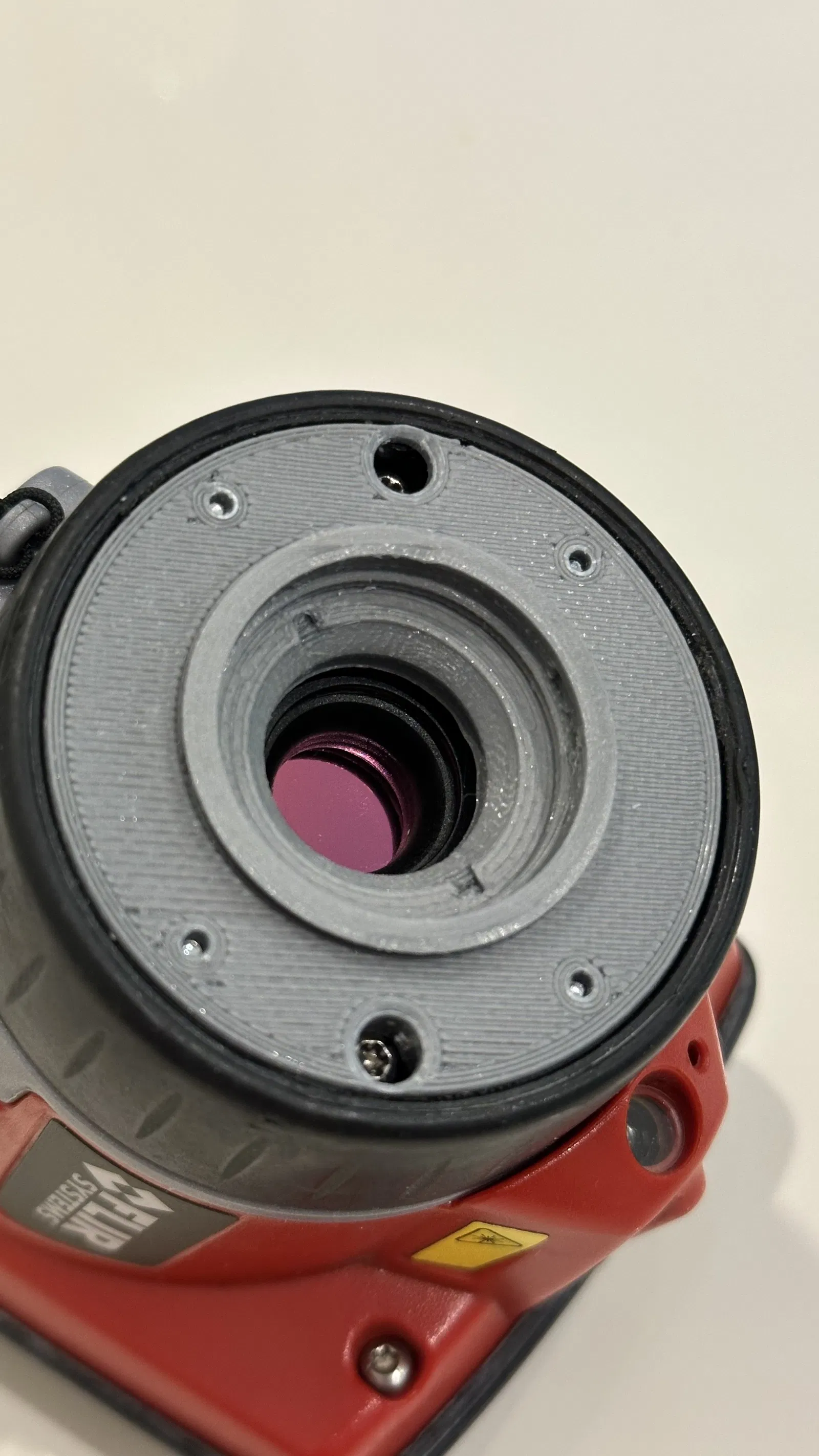

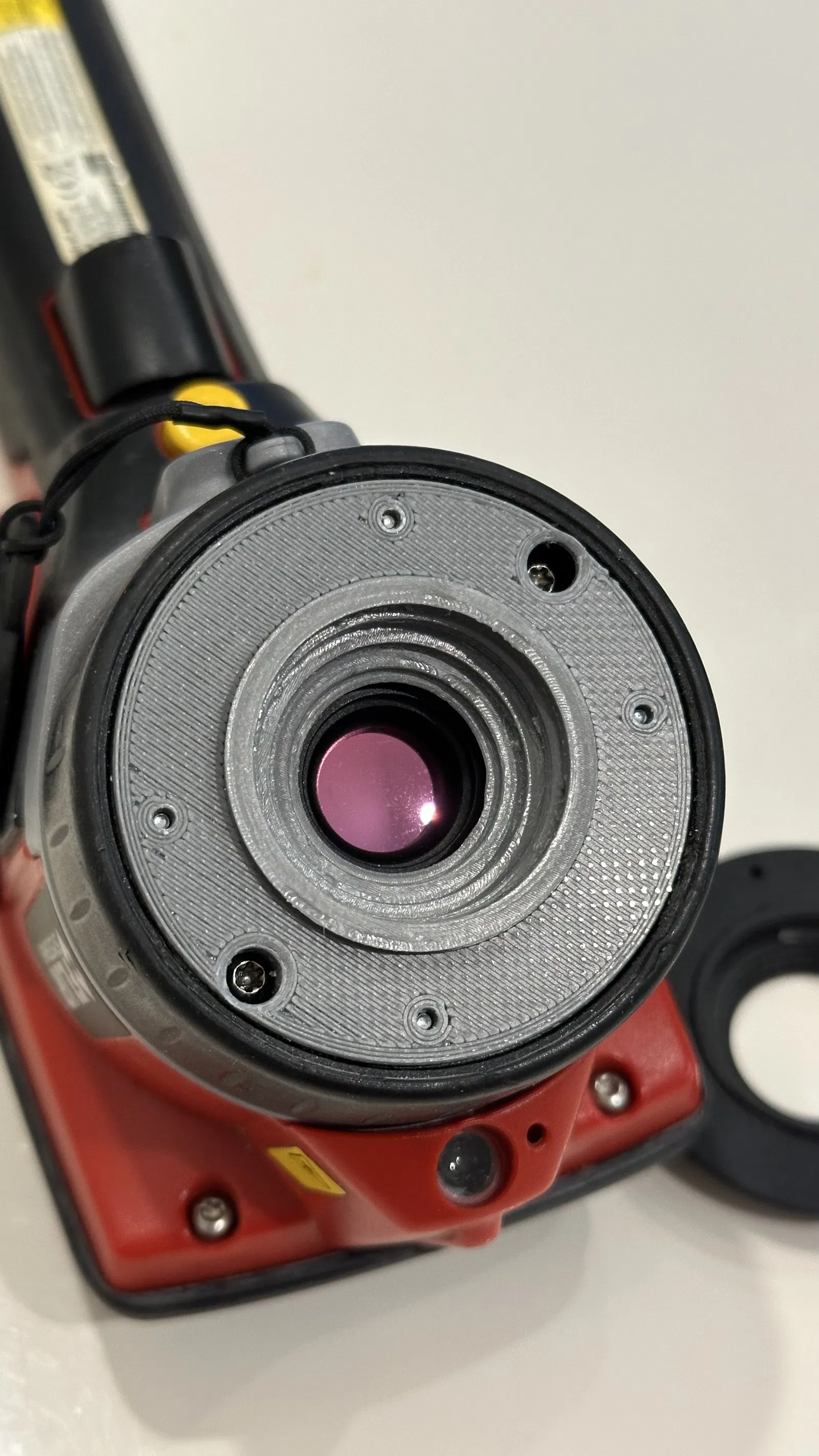

Bằng cách đặt thấu kính ZnSe sát nhất có thể với hệ quang bên trong camera, thiết kế này tối đa độ nét hình ảnh, giảm méo và đồng thời giúp chất lượng in của phần holder tốt hơn.

Với CO2 lens 101.6, khoảng lấy nét của FLIR tăng từ 50 lên tới 200mm.

Tính năng thiết kế

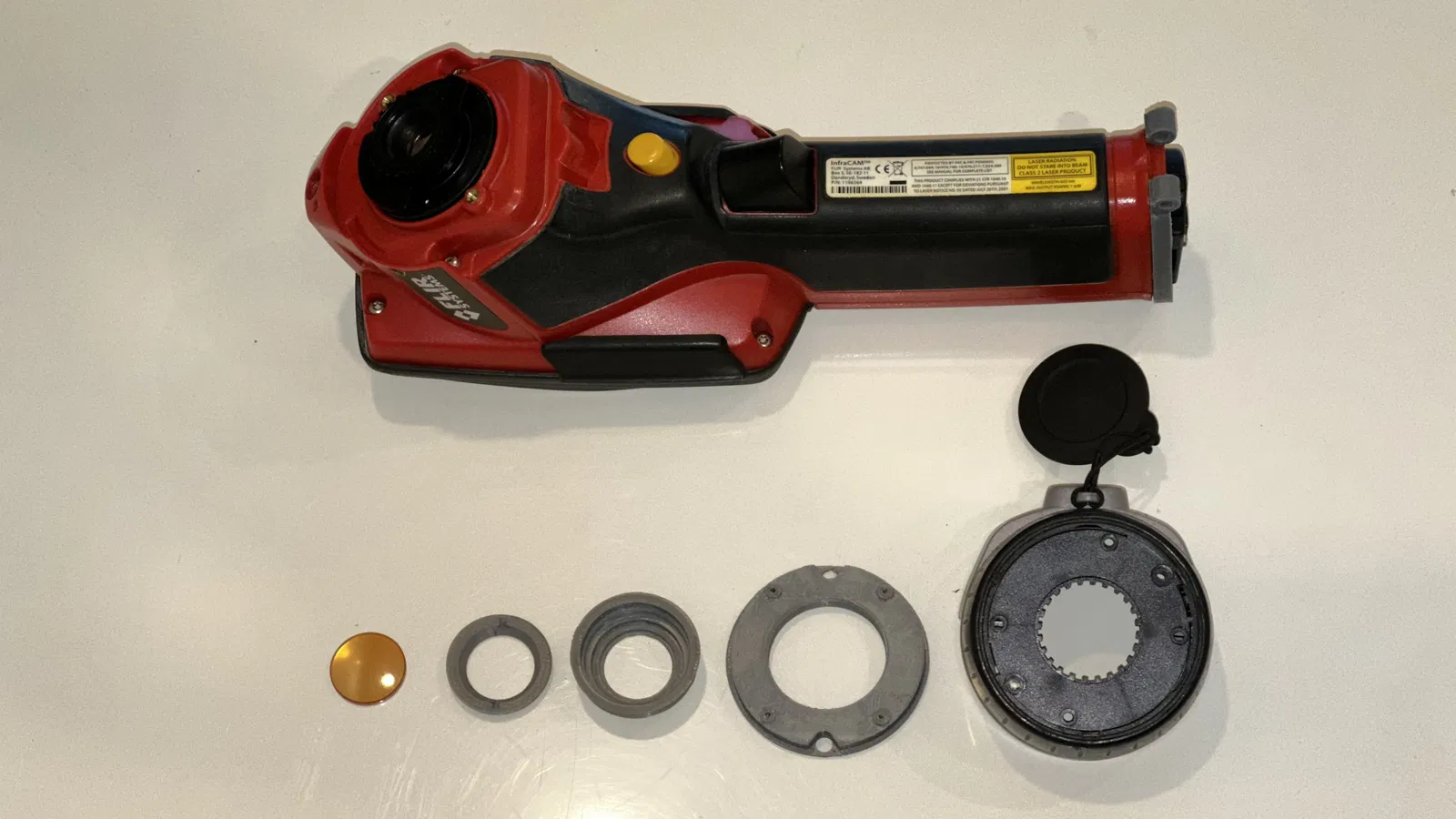

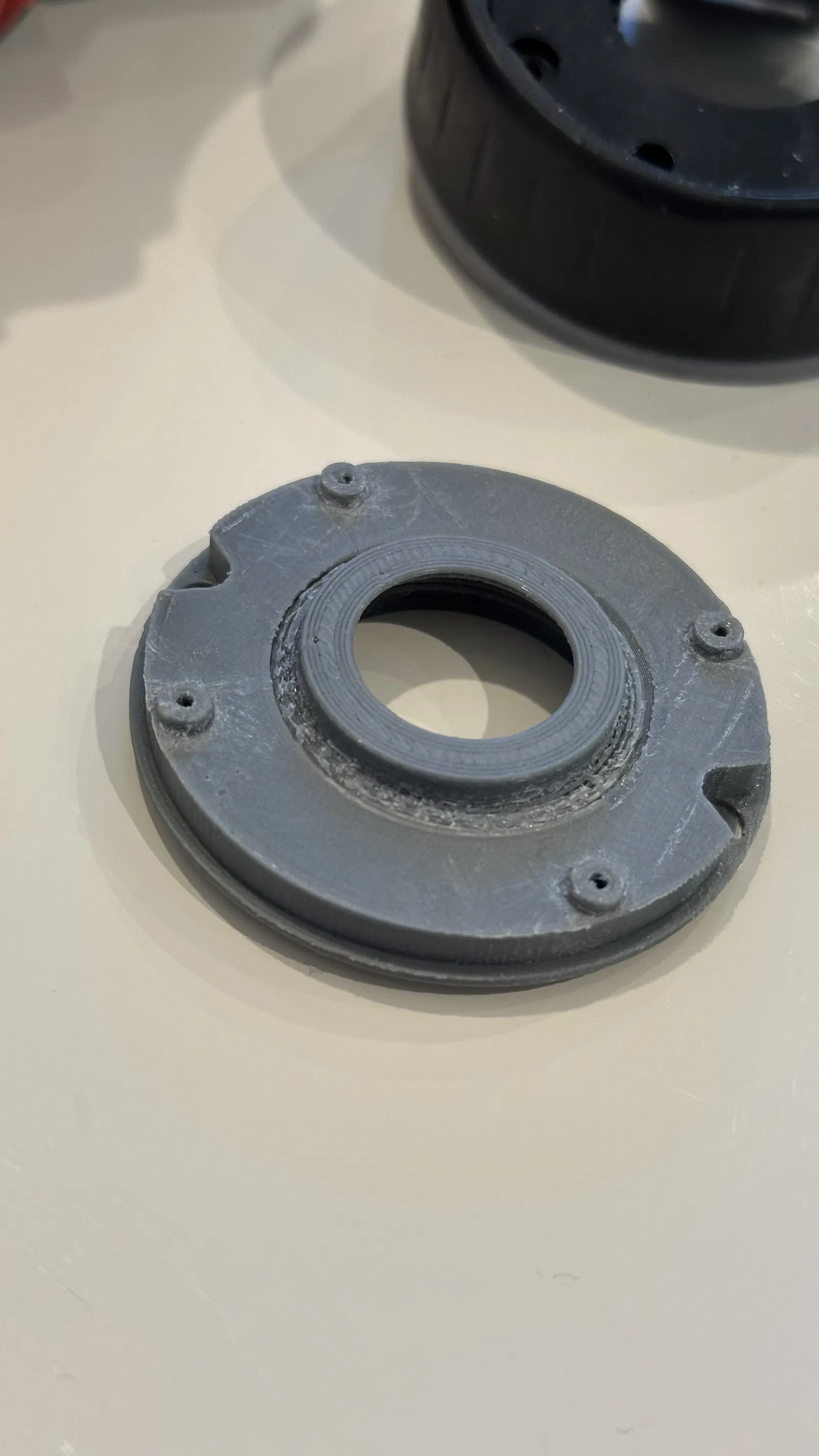

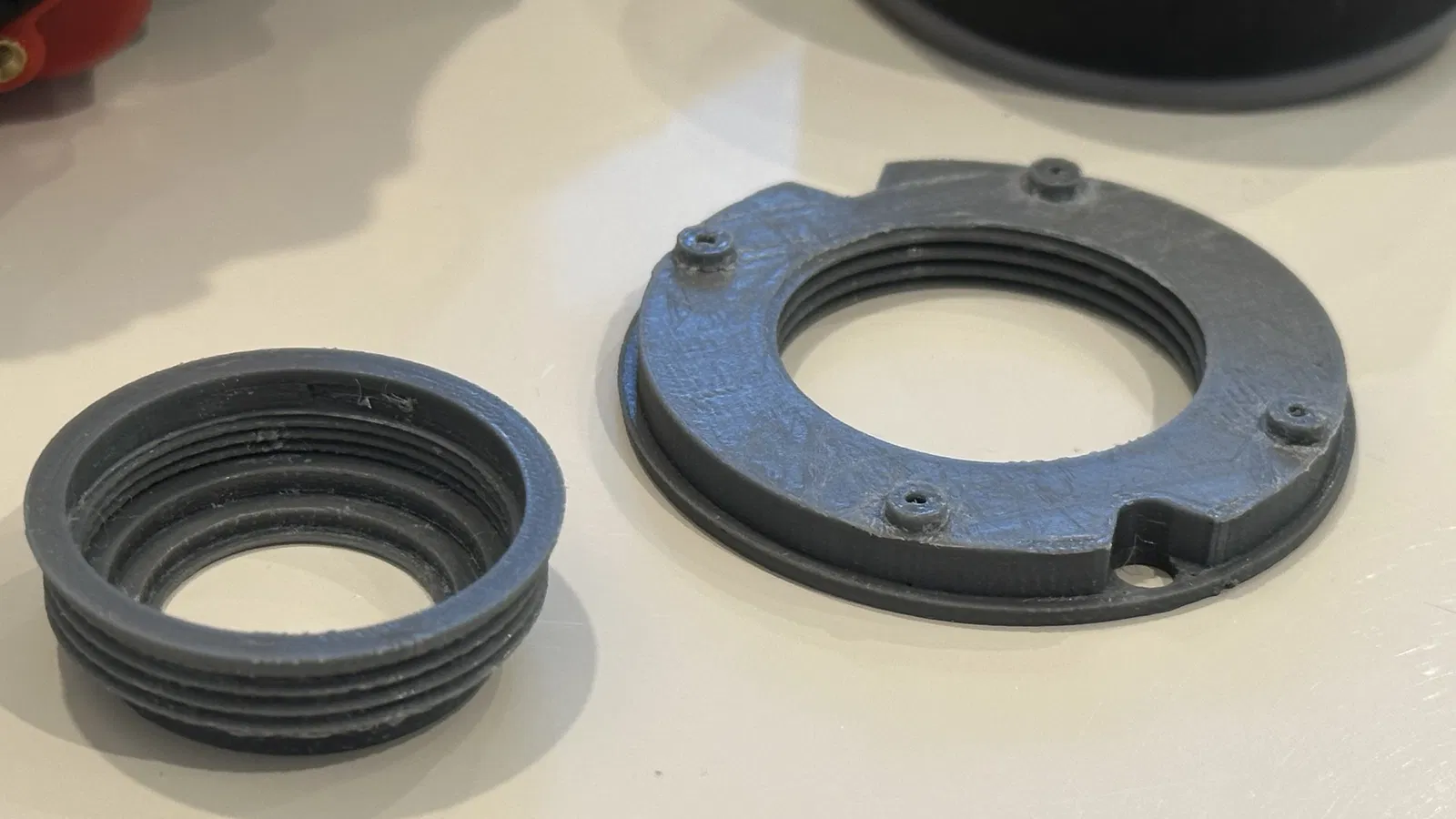

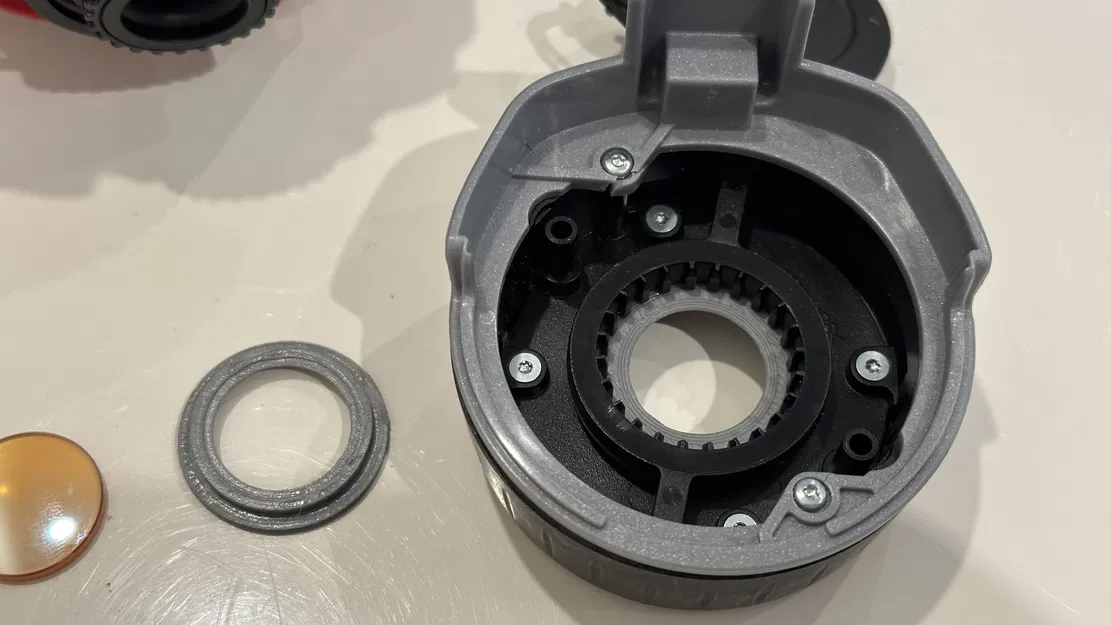

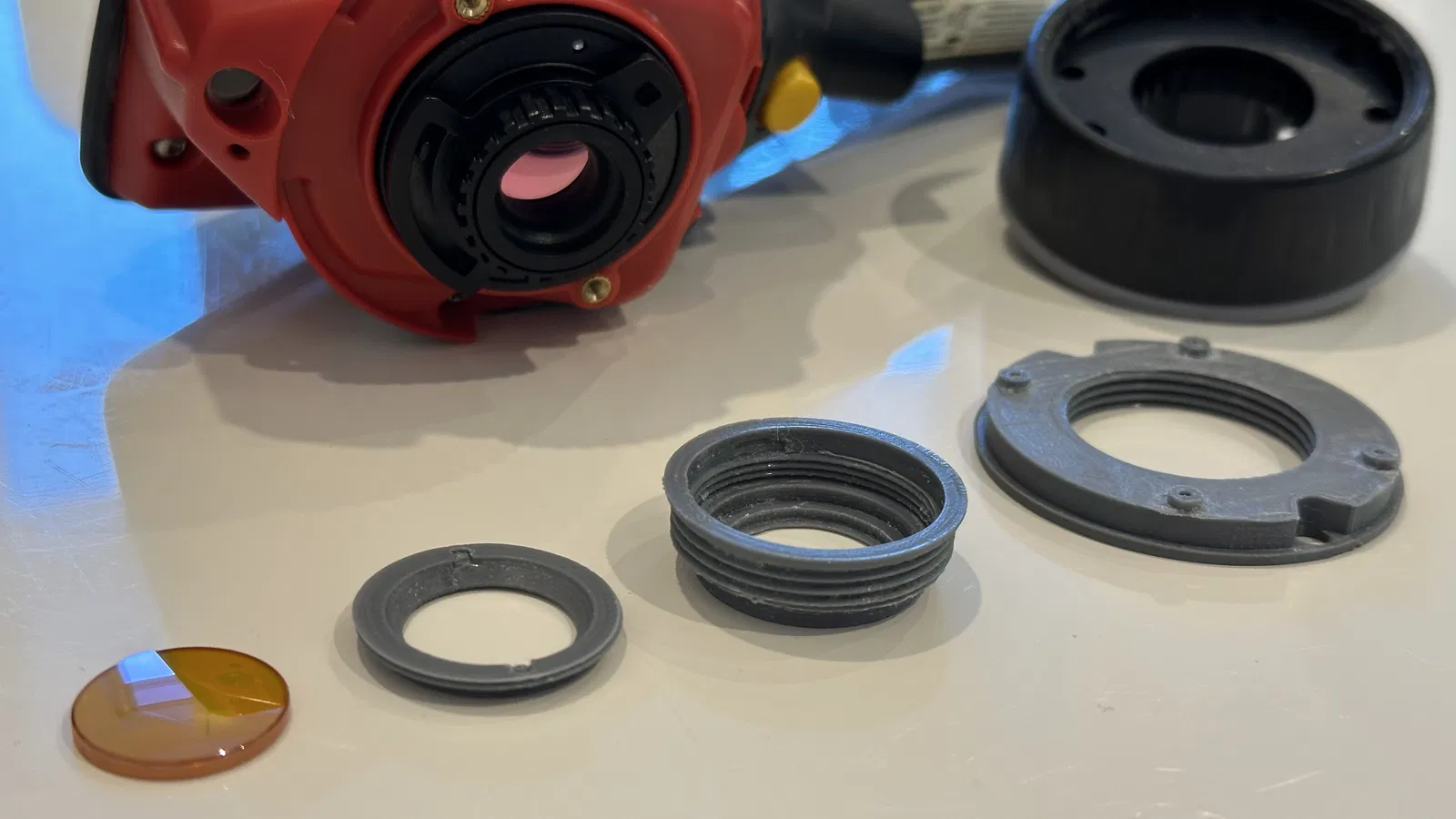

• Cụm lắp 3 mảnh dạng modular: Thân được tách thành ba phần riêng, tối ưu cho in 3D. Nhờ vậy ren sạch hơn, ít cần support, và đảm bảo độ cứng vững.

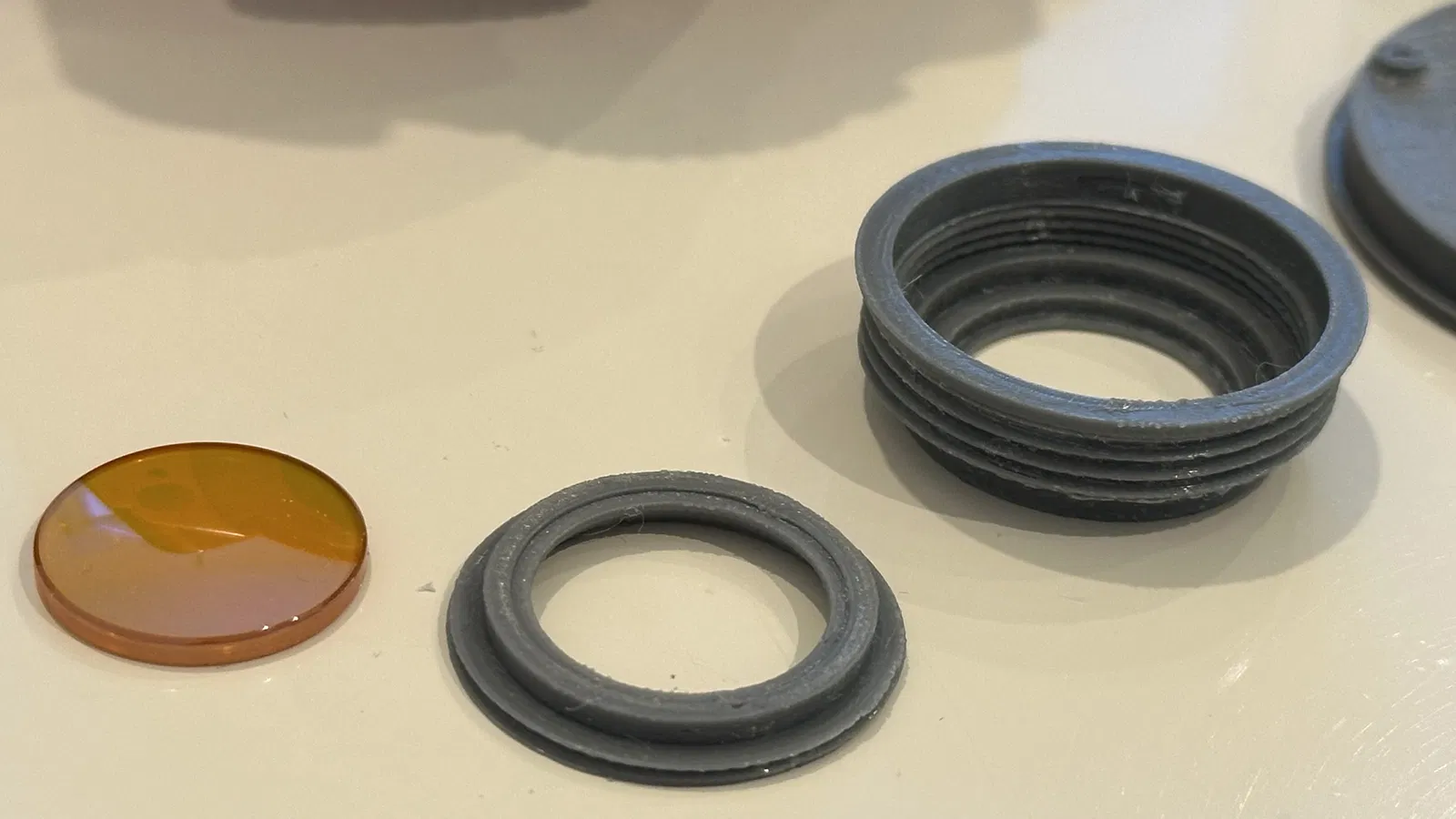

• Tối ưu cho optics 20mm: Phần insert ở giữa hiện được thiết kế cho thấu kính ZnSe đường kính 20mm tiêu chuẩn, nhưng do là modular nên có thể chỉnh sửa dễ để phù hợp các cỡ lens khác.

• Thiết kế dễ bảo trì: Cấu trúc ren hoặc khớp lắp giúp vệ sinh/thay lens nhanh, không cần bỏ cả cụm.

• Đường quang được cải thiện: Giảm khoảng cách giữa lens chính và lens phụ để đạt thermal resolution cao nhất và hạn chế “tunnel effect”.

Thông số kỹ thuật & lắp đặt

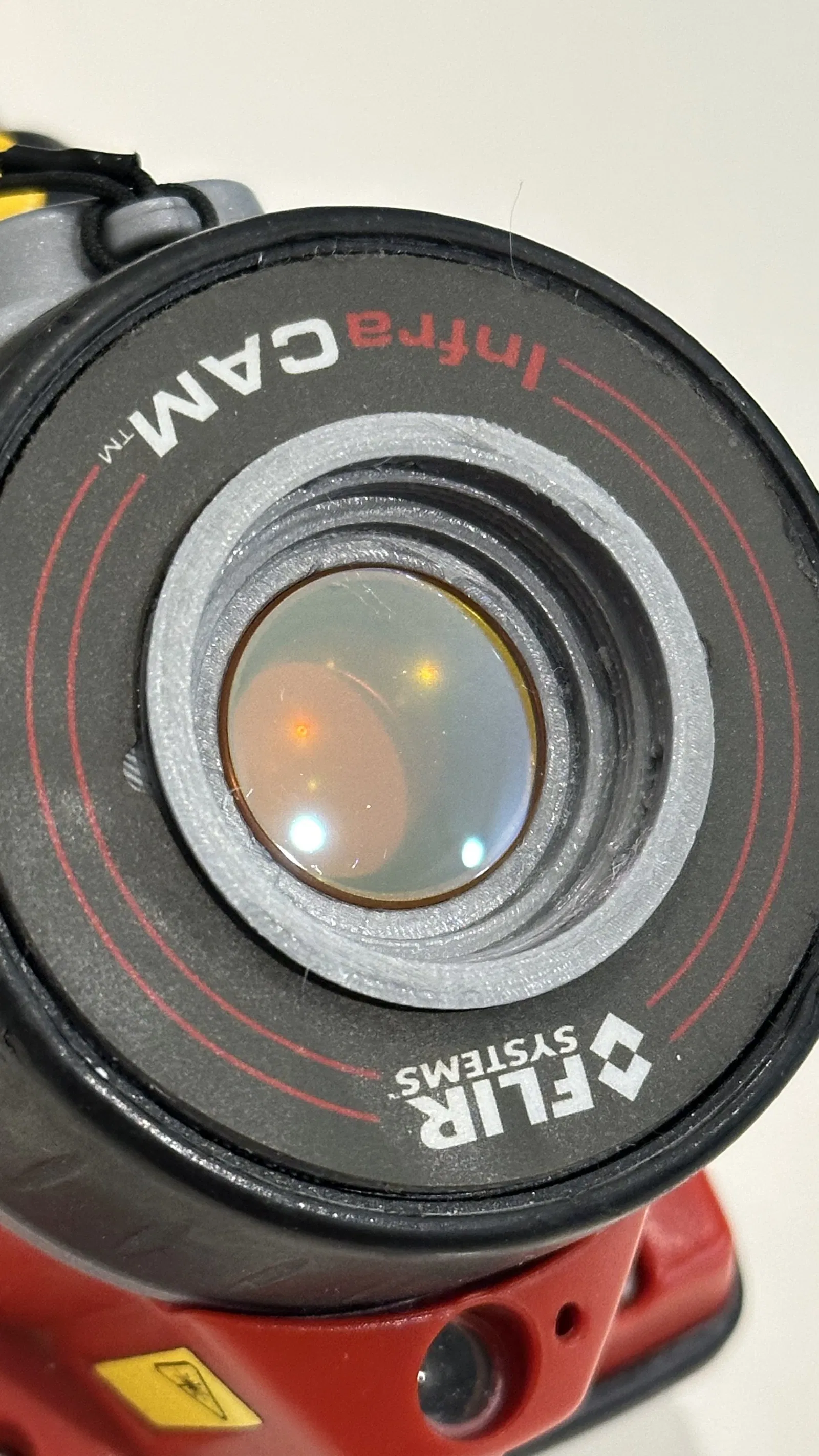

• Tương thích thấu kính: 20mm CO2 ZnSe Focus Lens.

• Khuyến nghị vật liệu: Filament chịu nhiệt cao (ví dụ: ABS) để chịu được nhiệt độ hoạt động của camera nhiệt.

• Lưu ý chiều lắp: Nếu dùng meniscus lens, phần “lồi” (mặt convex) phải hướng ra ngoài (về phía vật thể) để hội tụ ánh sáng đúng và đảm bảo độ nét.

Lợi ích so với adapter kẹp ngoài (clip-on)

Khác với các adapter gắn ngoài thông thường, module thay thế này cho độ bám chắc hơn, canh tâm tốt hơn theo trục trung tâm của sensor, và gọn hơn đáng kể để mang đi hiện trường.

Hướng dẫn in

1. Scale kích thước (Quy tắc 1%)

ABS co rút khi nguội. Với bệ đặt lens 20mm và thân có ren:

• Scale các chi tiết: Tăng scale trục X và Y lên 101% hoặc 101.5% trong slicer.

• Z-Scale: Giữ Z ở 100%. ABS co rút theo trục Z ít hơn đáng kể so với mặt phẳng X/Y.

2. Độ chính xác Delta & “Magic Numbers”

FLSUN QQ-S Pro dùng stepper 1.8° với độ phân giải full-step 0.04mm.

• Layer Height: 0.08mm là một “magic number” (đúng 2 full steps), rất hợp để Z ổn định.

• First Layer: Đặt first layer height 0.2mm dù các lớp sau là 0.08mm. Cách này giúp bám bàn cực chắc ở 105°C và tránh chi tiết bung giữa chừng.

3. Kiểm soát hình học do nhiệt

Ở 260°C không bật quạt, nhiệt có thể bị “dồn” ở các chi tiết nhỏ.

• Minimum Layer Time: Đặt 15 giây. Tránh lớp 0.08mm bị xệ hoặc bị “nhũn” vì nozzle đứng một chỗ quá lâu.

• Outer Wall Speed: Giảm còn 25–30 mm/s. Chạy nhanh trên máy Delta có thể tạo “ringing” nhẹ làm ren có cảm giác sạn.

4. Tinh chỉnh ren & độ khít

• Horizontal Expansion: Nếu ren hoặc bệ lens vẫn quá chặt sau khi scale, dùng -0.05mm Horizontal Expansion (trong Cura) hoặc “XY Size Compensation” (trong PrusaSlicer).

• Seam Placement: Đặt “Z Seam Alignment” thành Random cho phần ren. Nếu có đường seam dọc kiểu “giật”, ren có thể bị kẹt.

5. Chăm sóc sau khi in

• Cooldown: Không tháo chi tiết cho tới khi nhiệt bàn xuống dưới 35°C. Gỡ ABS lúc còn ấm có thể làm đáy holder bị cong nhẹ, lệch alignment.
