Giá gắn cột cho mesh radio (Mesh radio pole mount)

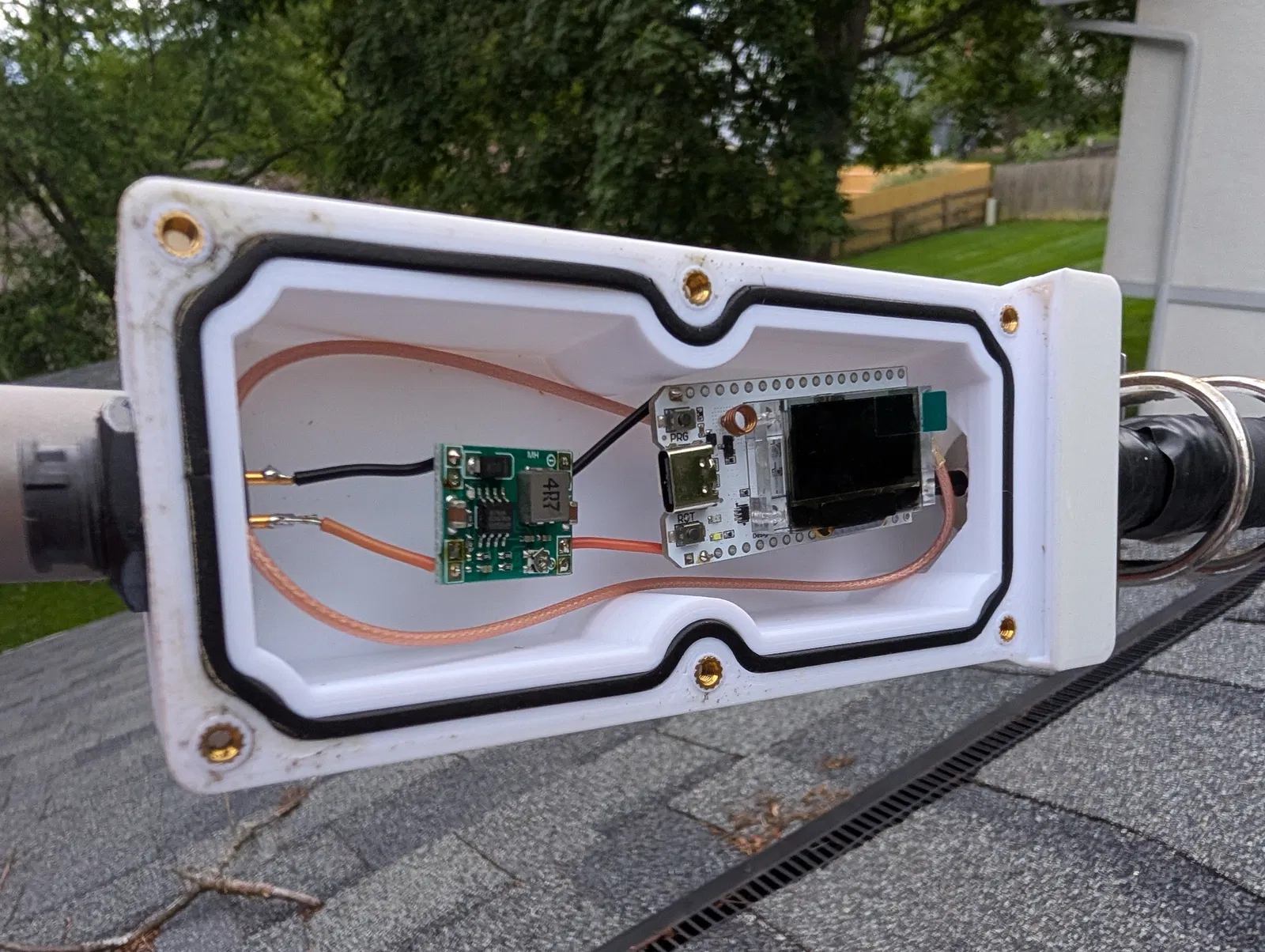

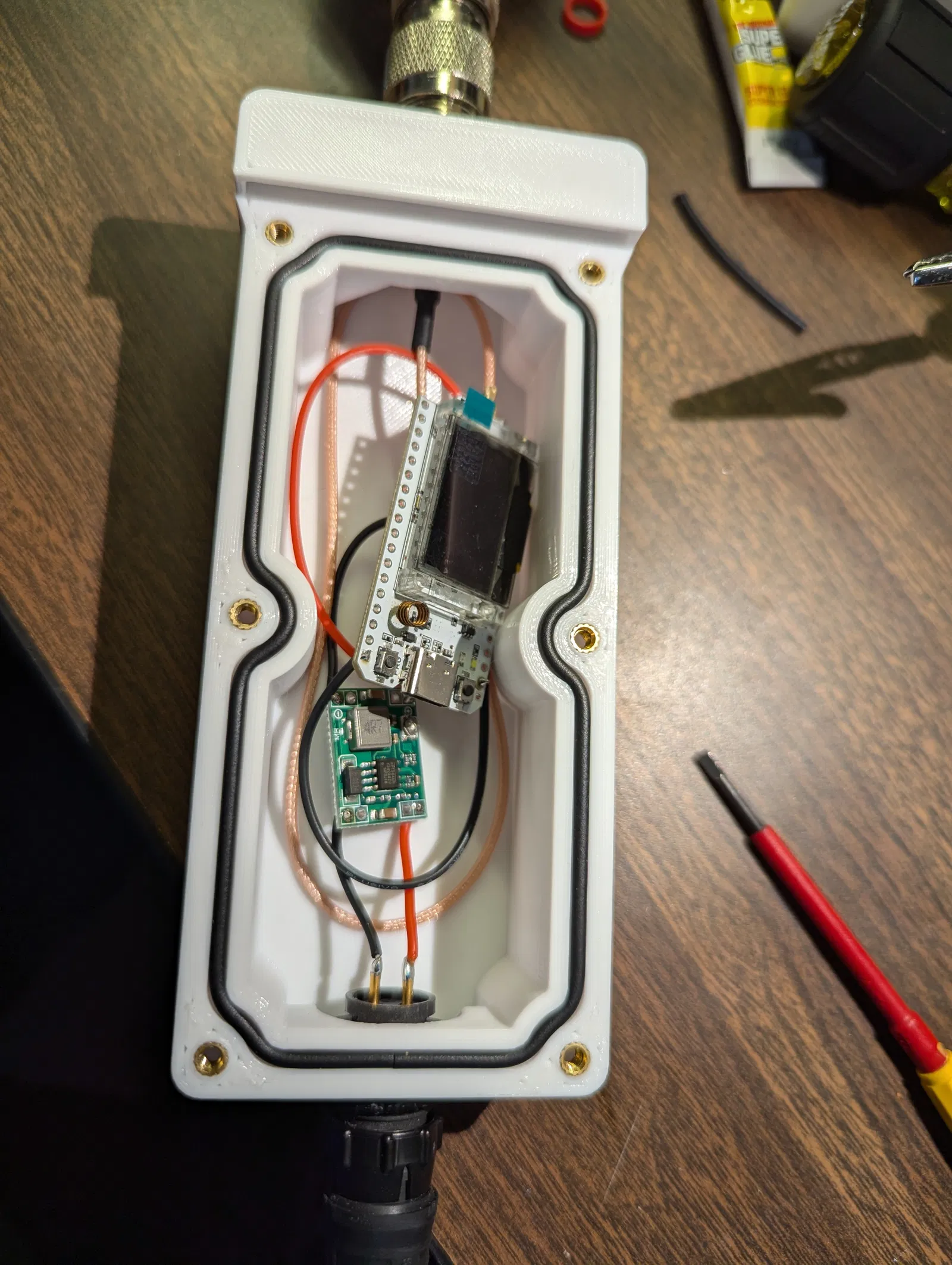

Đây là một cái enclosure dành cho mesh radio, có kèm gasket chống nước, N-connector dạng bulkhead và đầu nối DC chống nước. Radio này dự tính sẽ được cấp nguồn 12VDC từ pin đặt ở chân cột, hoặc đặt trong nhà. Bạn có thể sạc pin bằng bộ sạc AC hoặc tấm solar. Mình dùng một bộ DC-DC converter để hạ xuống 5V cấp cho radio.

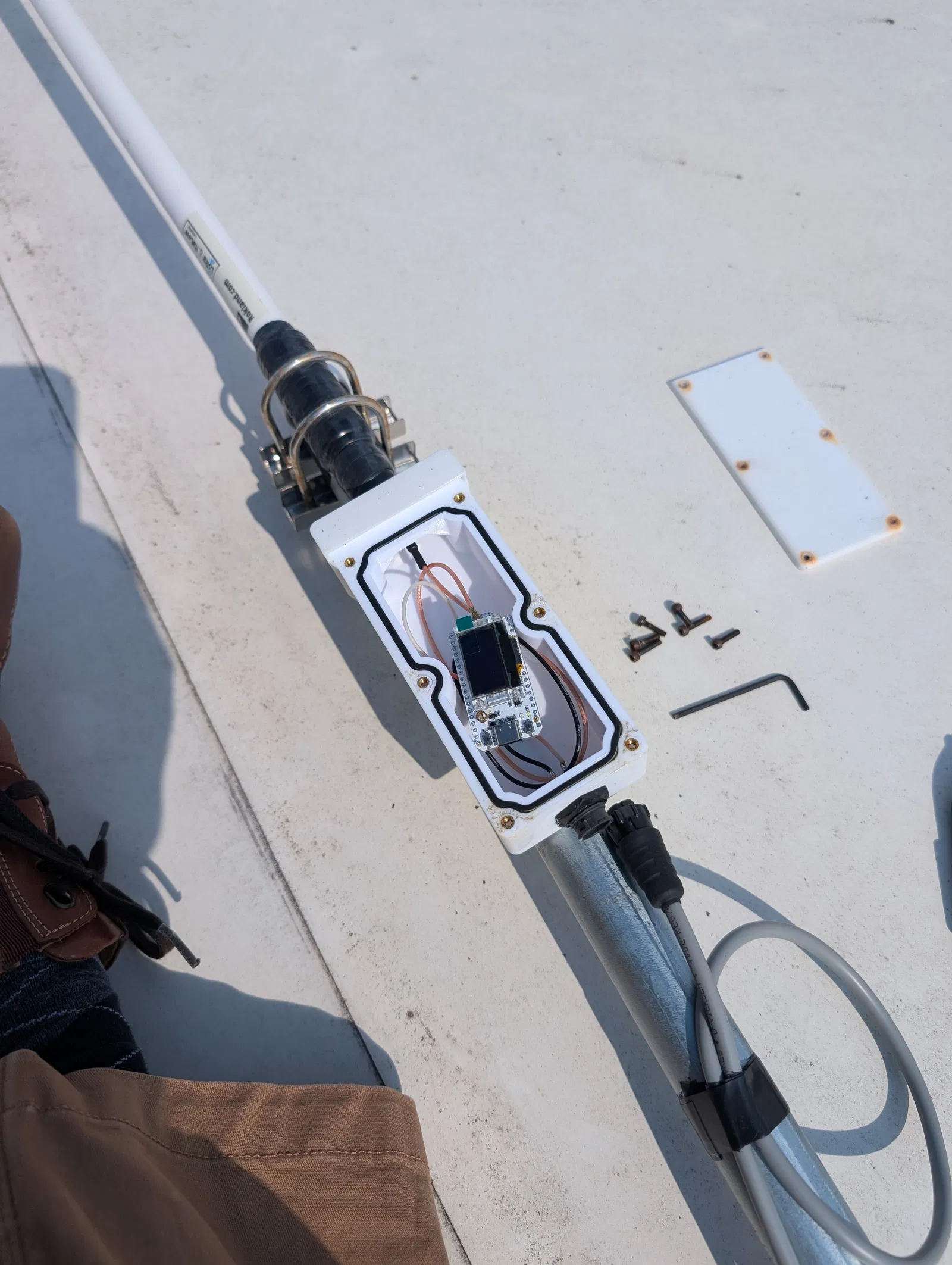

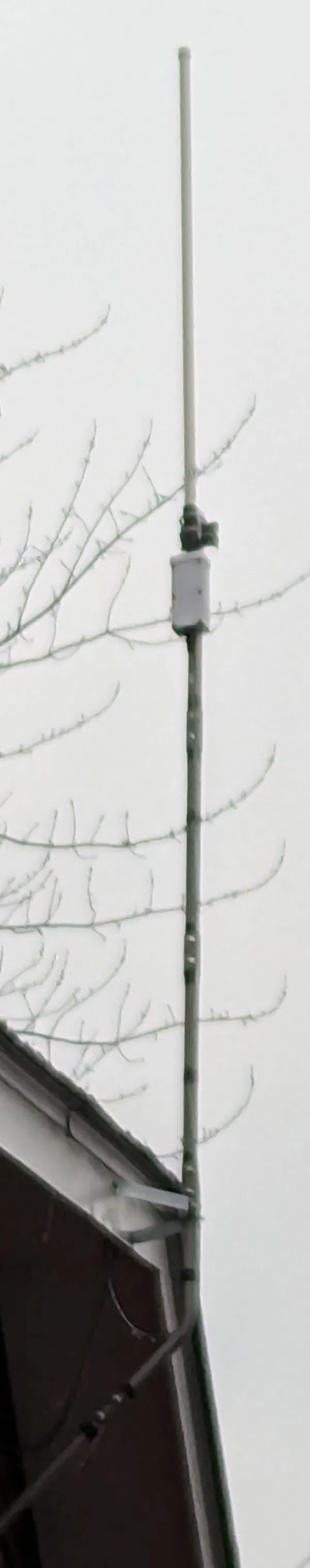

Enclosure được cố định lên cột bằng một adapter bracket tùy theo đường kính cột của bạn. Bộ này cũng yêu cầu antenna của bạn phải có phần đáy kim loại cứng để kẹp U-bolts, xem danh sách bên dưới. Bracket sẽ nằm kẹp giữa chân đế antenna và cột gắn. Ở đây có sẵn vài spacer bracket khác nhau, hoặc bạn tự thiết kế cái của mình.

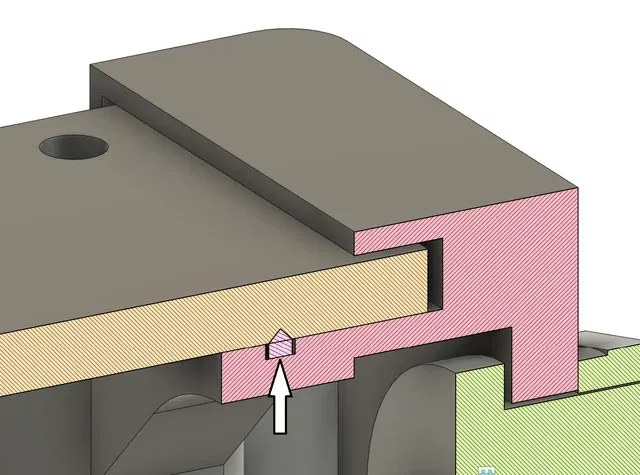

Có một lỗ nhỏ (pin hole) ở đáy enclosure được chừa cố ý để đảm bảo nước không bị đọng lại và áp suất có thể cân bằng. Vật liệu gasket dạng tròn được dùng để tạo ron kín chống nước. Enclosure được thiết kế sao cho mép trên của nắp được che bởi một gờ (lip), giúp nước không bị đọng ở mép trên.

Mình xịt phủ mặt ngoài bằng polyurethane trong suốt để đảm bảo độ kín nước. Thiết kế này đã chạy hơn hai mùa đông rồi mà không gặp vấn đề nước lọt hay bị nắng làm xuống cấp.

In bằng PETG, layer 0.3mm. Không cần supports.

Parts:

• Đầu nối DC lấy từ Digikey.

• Đầu nối cáp DC tương ứng: DC cable connector.

• N bulkhead

• DC-DC converter

• Vật liệu gasket

Antennas:

• 3dB

• 6dBi
