Lại thêm nắp ống PTFE với chốt giữ Filament và Retainer

Lại thêm một nắp ống PTFE với chốt giữ sợi và dây retainer

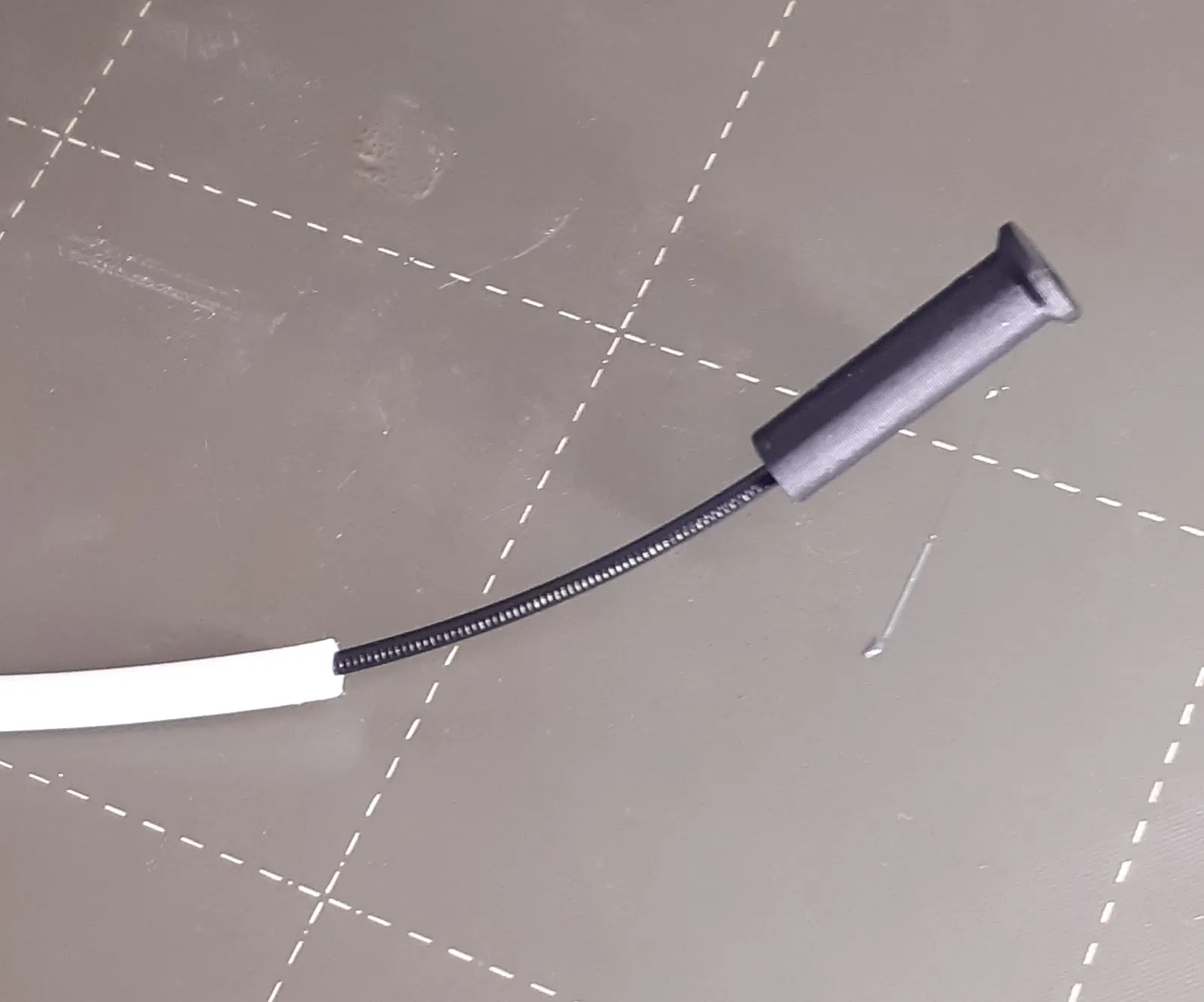

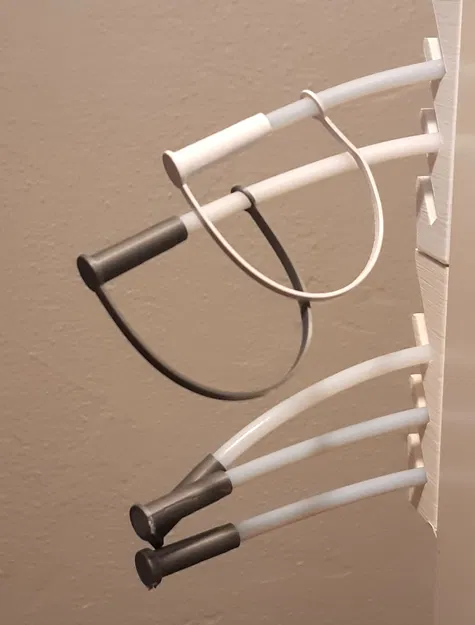

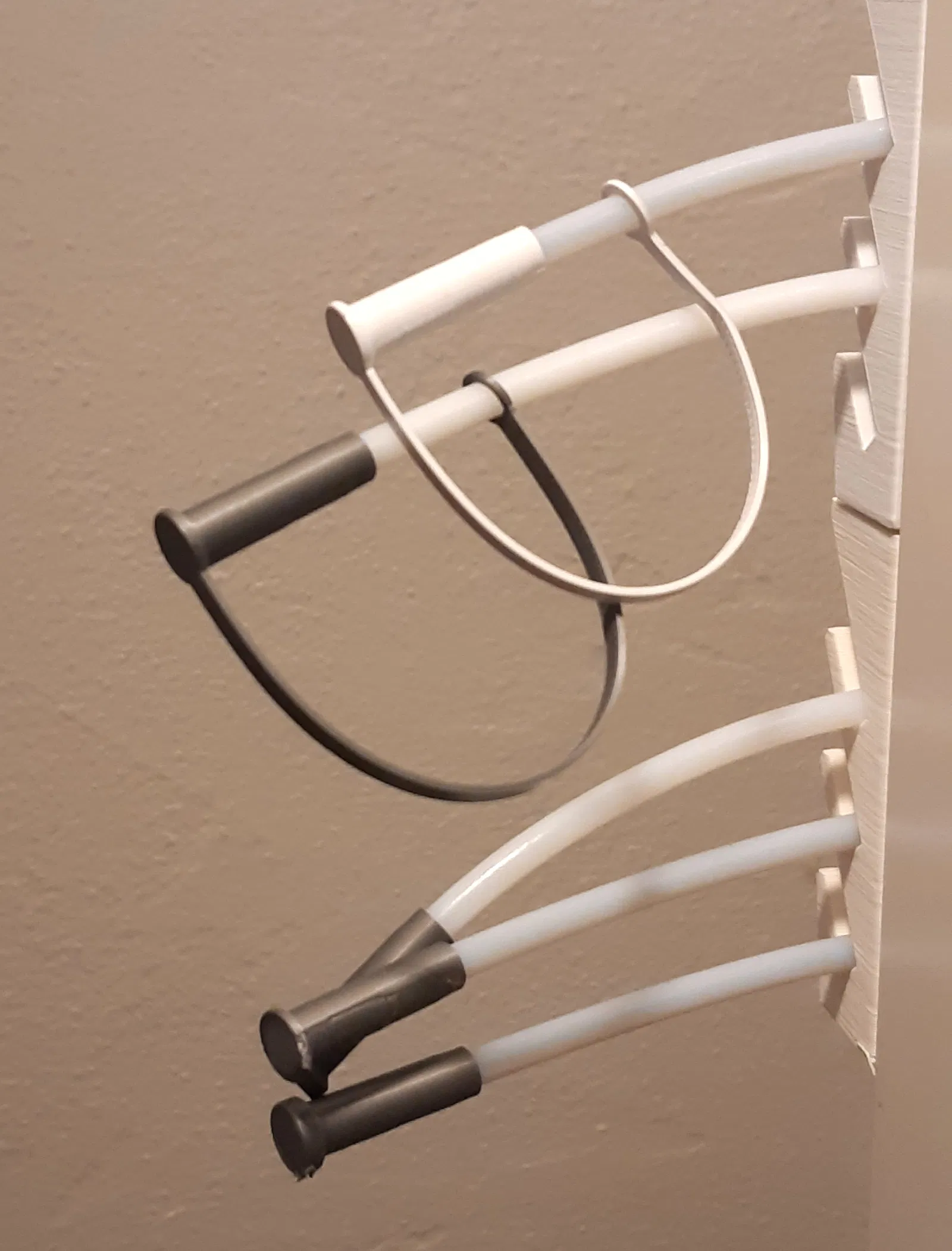

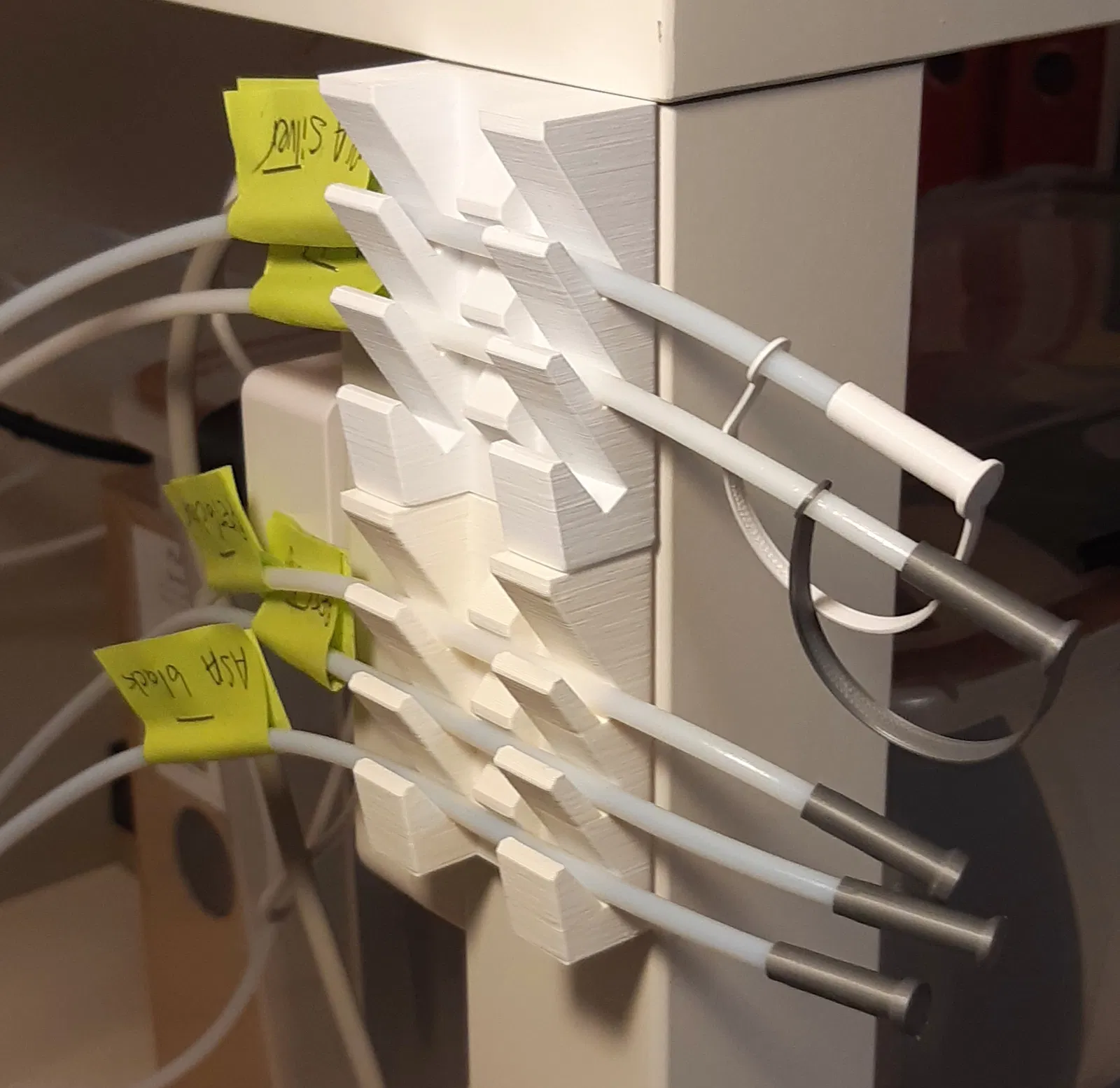

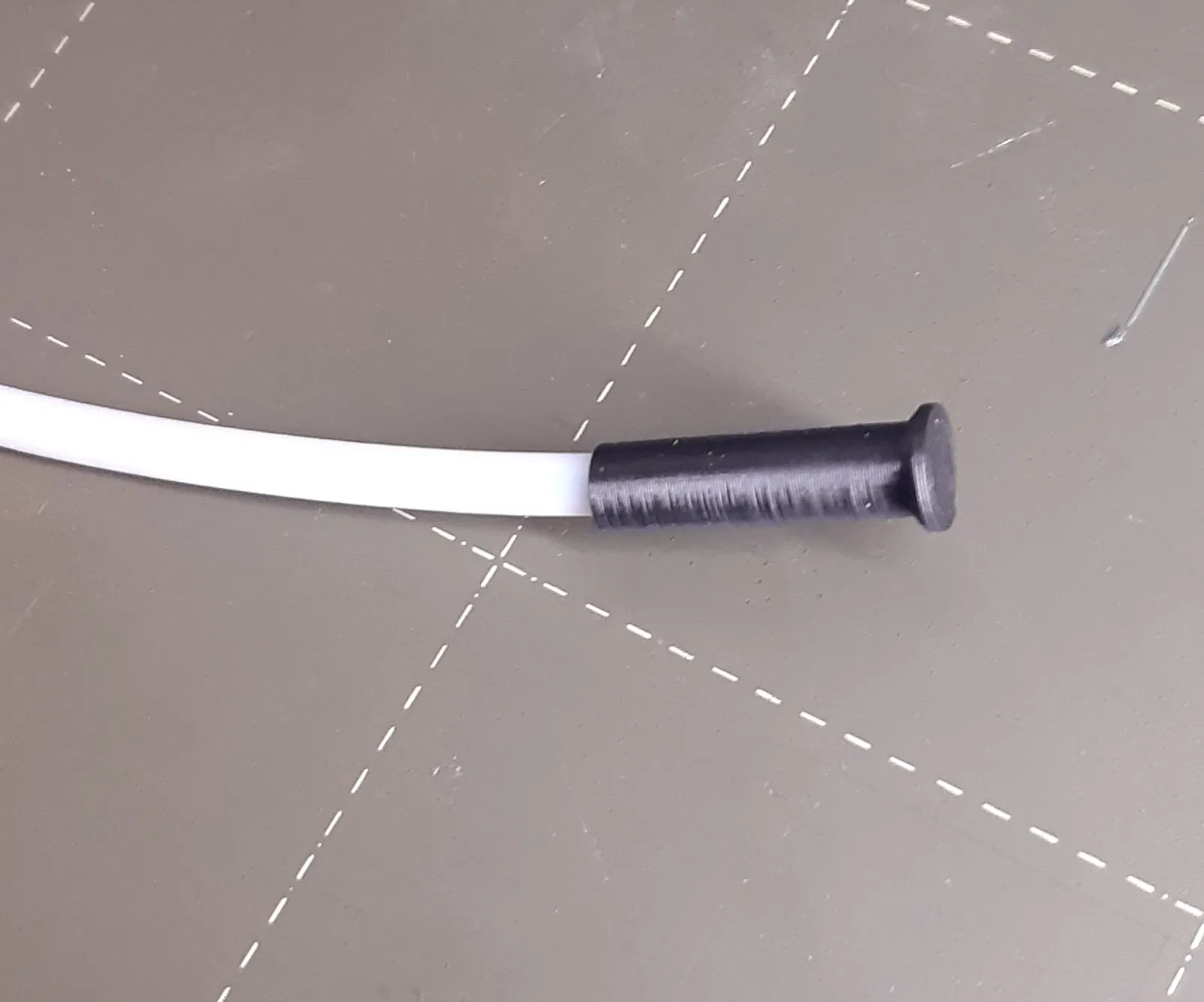

Một cái nắp đơn giản để bịt kín đầu ống PTFE 4 mm khỏi ẩm, đồng thời ngăn filament bị tuột trượt ngược trở lại vào trong ống. Rất hợp để dùng với filament drybox!

Đây là bản thiết kế lại (không phải remix) của mẫu PTFE Tube cap with filament catch do Wilko. làm.

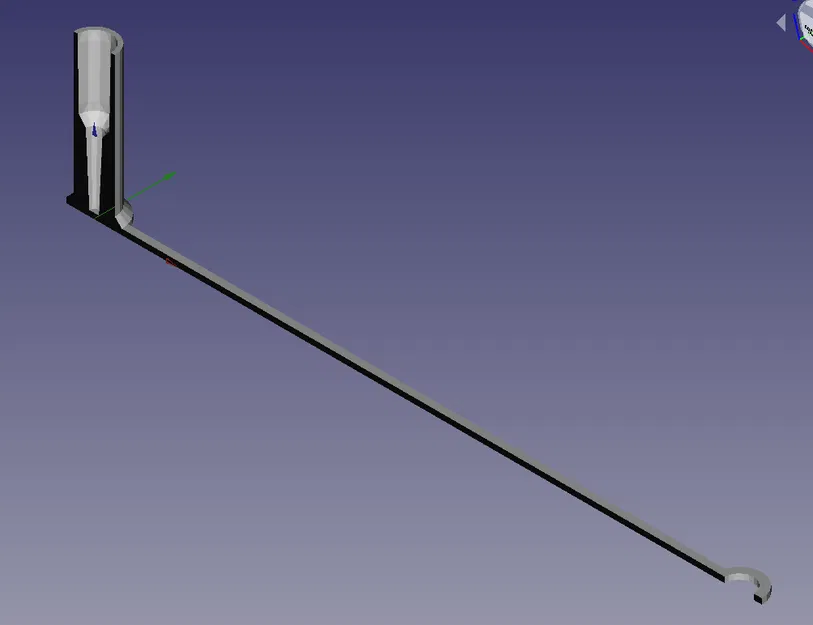

Mình rất thích ý tưởng của bạn ấy về một cái nắp có hai phần hình nón, trong đó:

• phần nón ở trong cùng sẽ “chụp”/giữ filament,
• phần nón bên ngoài sẽ làm kín ống PTFE.

Tuy nhiên, vì một lý do nào đó khá lạ, bản in từ file của bạn ấy lại không hợp với filament 1.6 mm của mình, cũng không khớp với ống PTFE 4 mm của mình.

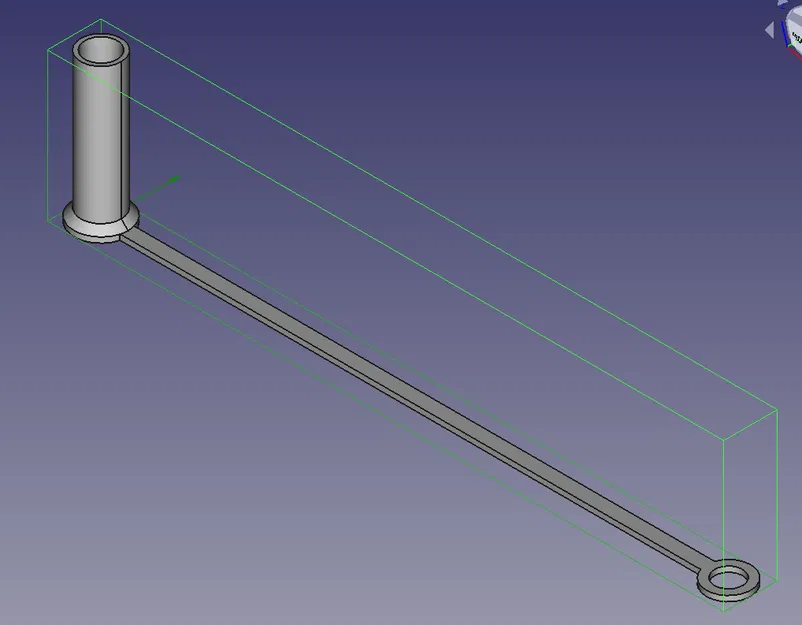

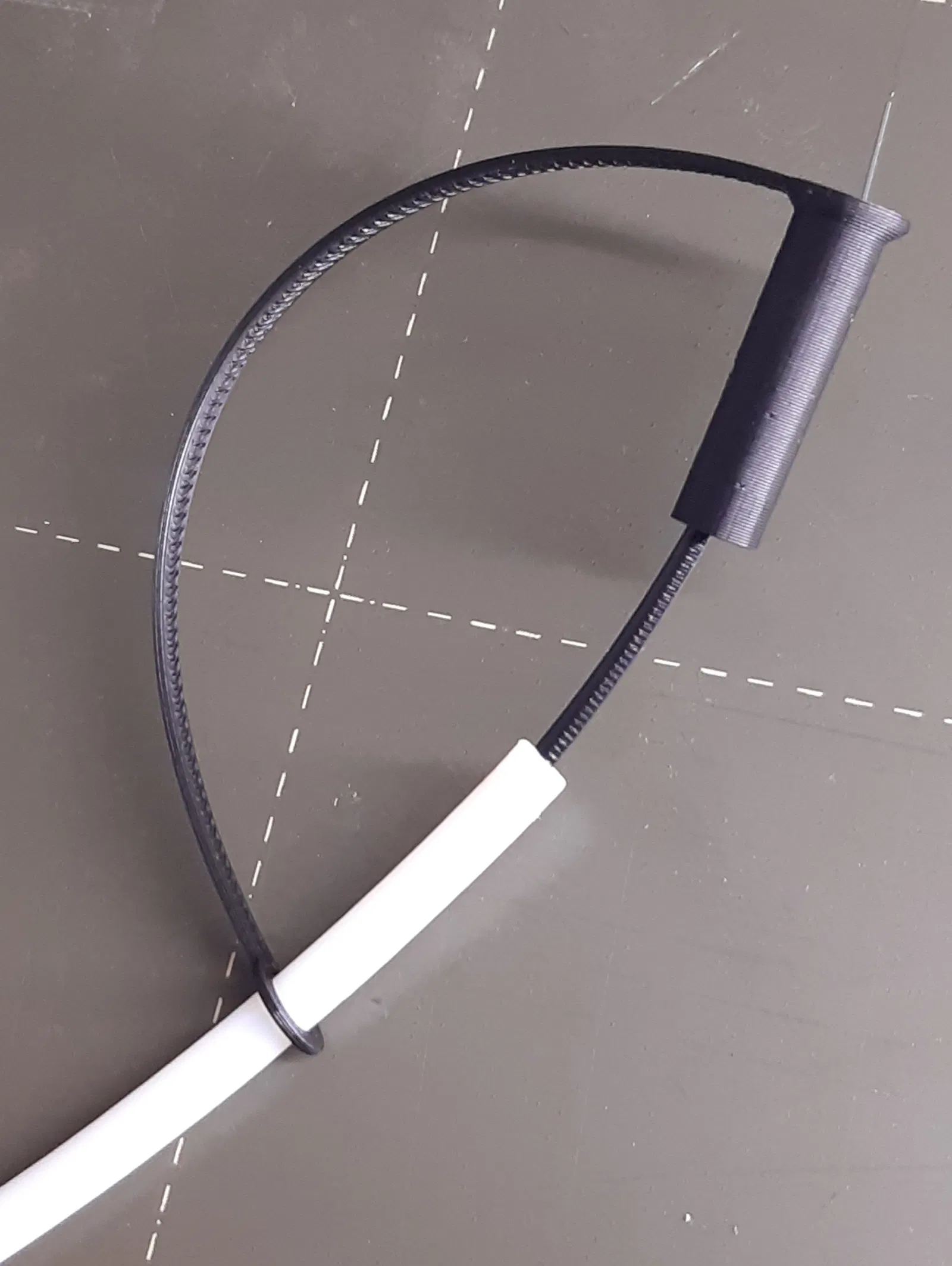

Vì thiết kế này cũng khá thẳng thắn, nên mình làm lại toàn bộ chi tiết (đổi góc và chiều dài) bằng FreeCAD. Đồng thời, mình cũng đưa vào ý tưởng retaining strap của ltowe.

Lưu ý: Mẫu này được thiết kế theo kích thước cụ thể. Sẽ không hoạt động đúng nếu bạn không có:

• filament OD 1.6 mm và
• ống PTFE OD 4.0 mm

In ấn

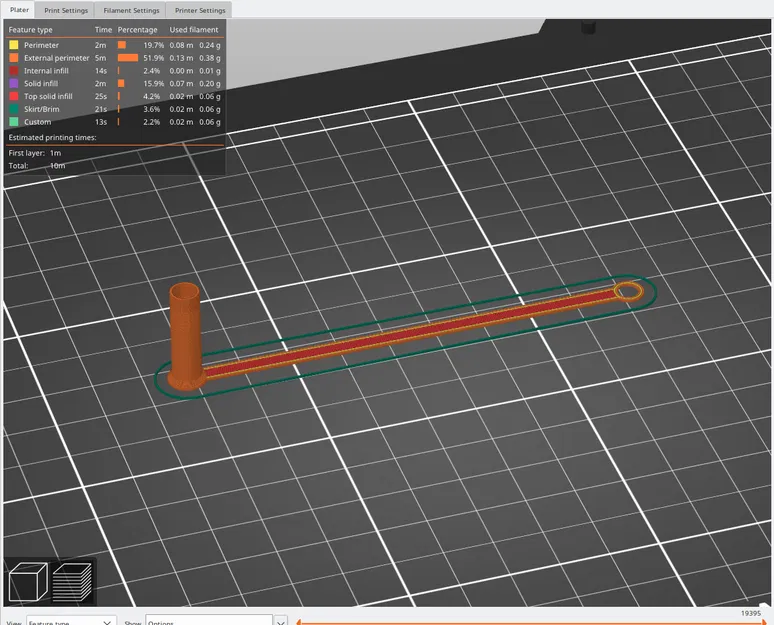

Mình in đa số bằng PLA. Kể cả để layer height 0.2 mm thì mỗi cái cũng in chưa tới 10 phút thôi

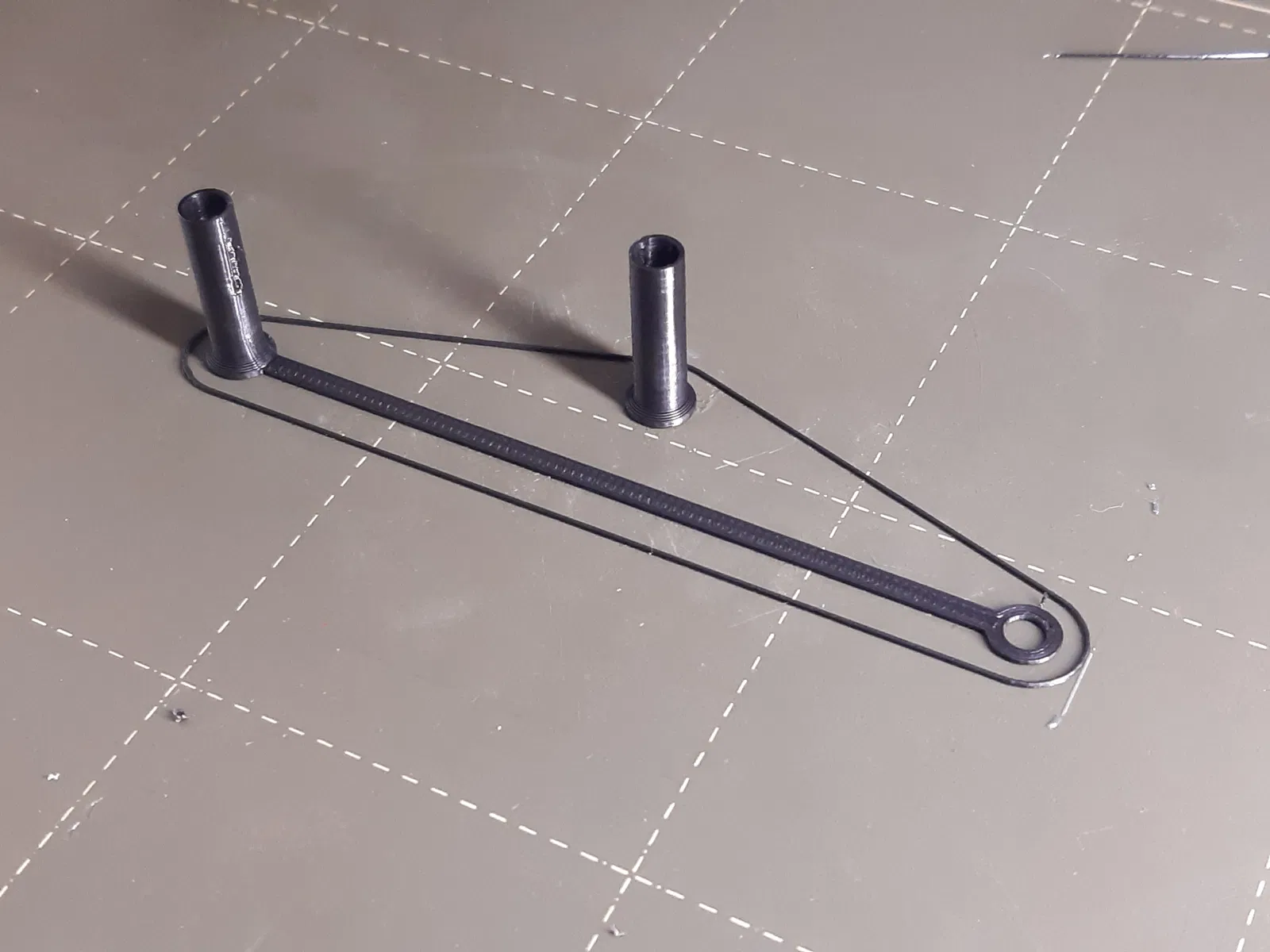

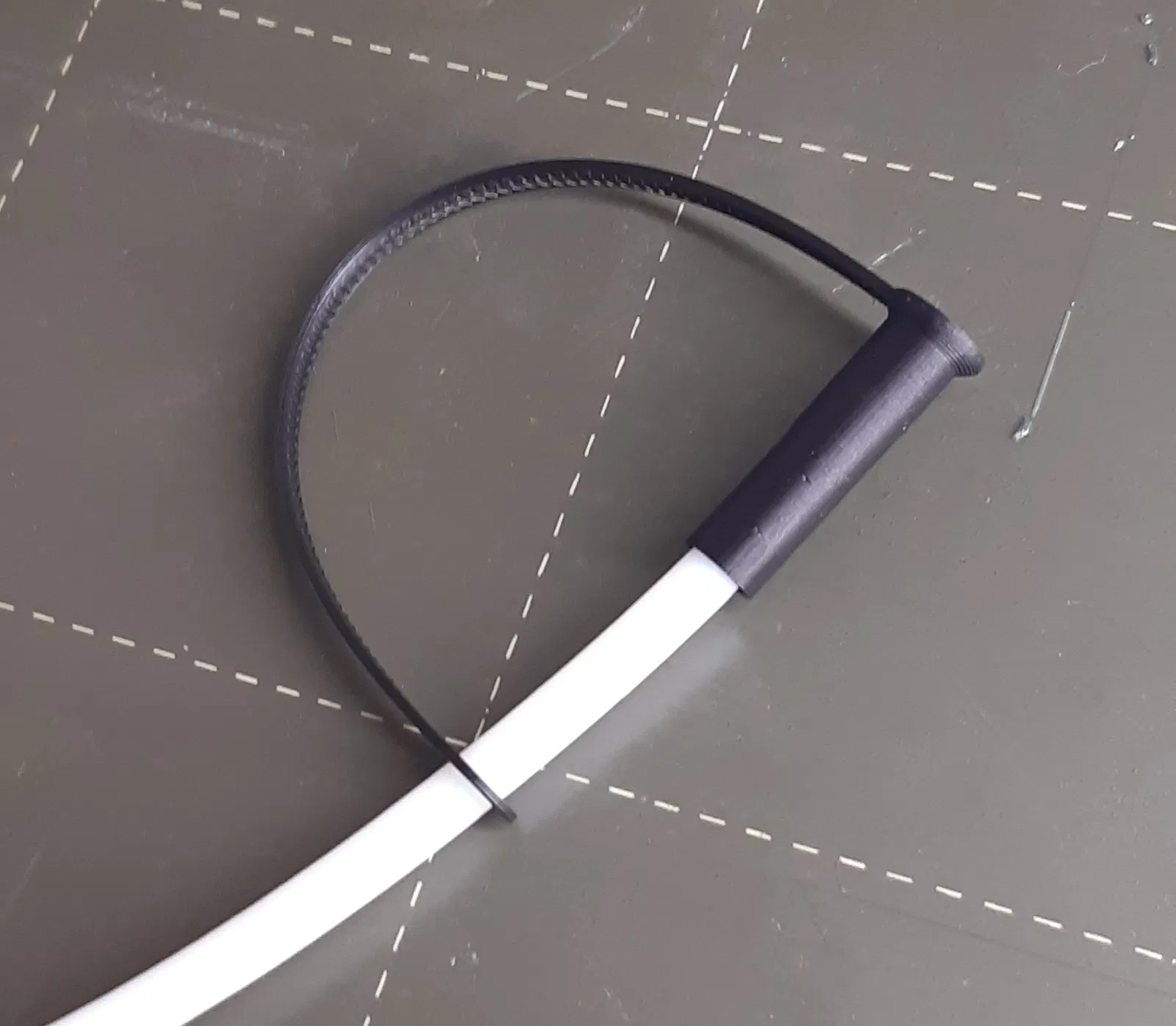

Nếu bạn in phiên bản có dây retainer, bạn nên dùng layer height thấp (0.2 mm hoặc thấp hơn) cho vài lớp đầu, nếu không dây retainer có thể bị gãy khá dễ.

Nguồn

Mình chia sẻ file nguồn FreeCAD theo cùng giấy phép với các file in này: CC-BY-SA.
