Vỏ bảo vệ Hobbywing OTA Programmer (Hobbywing OTA Programmer Enclosure)

⚠ Lưu ý quan trọng

Đồ in 3D không phải lúc nào cũng kín nước hoàn toàn. Vỏ này chưa được test ngâm nước.
Tự dùng tự chịu rủi ro.

🧰 Phần cứng cần chuẩn bị

• 9× vít M2 × 14 mm

• 9× ê-cu M2 (loại thường, không chống tuột)

• 2× vít M3 × 15 mm

• Ống antenna

• Mút foam weather-stripping 1/8" có keo dán sẵn

• Keo 502 (superglue)

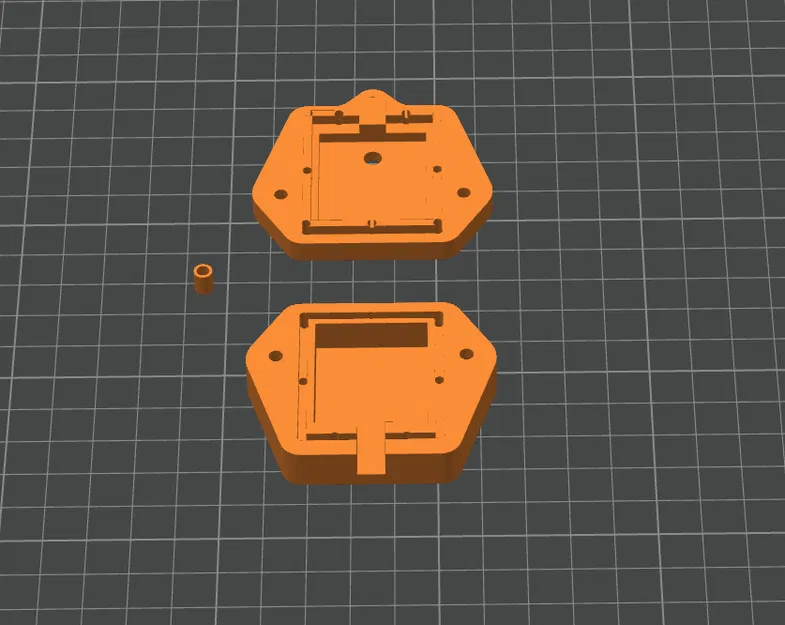

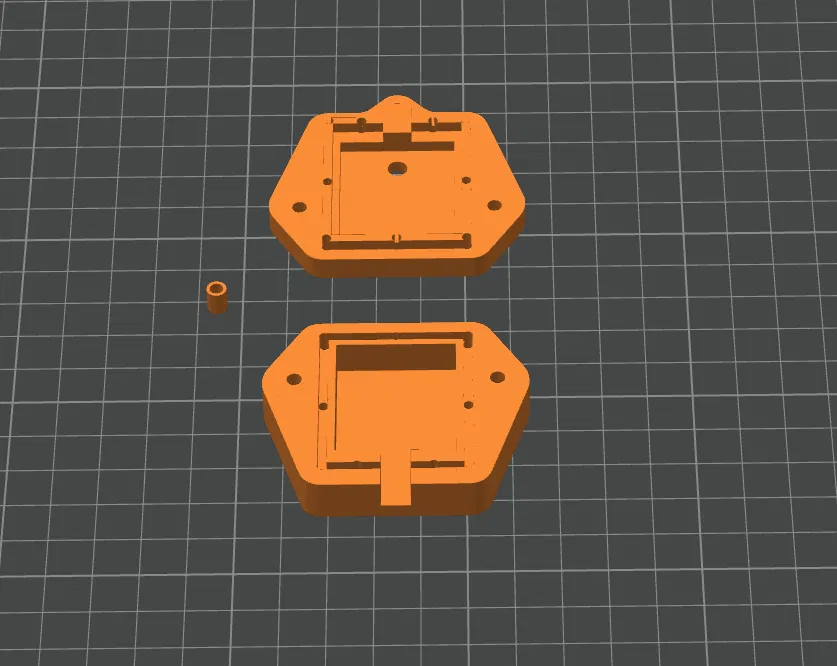

🖨 Khuyến nghị khi in

• Vật liệu: PETG (khuyến nghị)

• Top/Bottom Layers: 8

• Walls/Perimeters: 3–4 loops

• Infill: 30%

• Mắt lens LED: In bằng filament trong suốt, 100% infill

🛠 Hướng dẫn lắp ráp

Độ khít: Chi tiết được thiết kế khít để giảm nước lọt vào

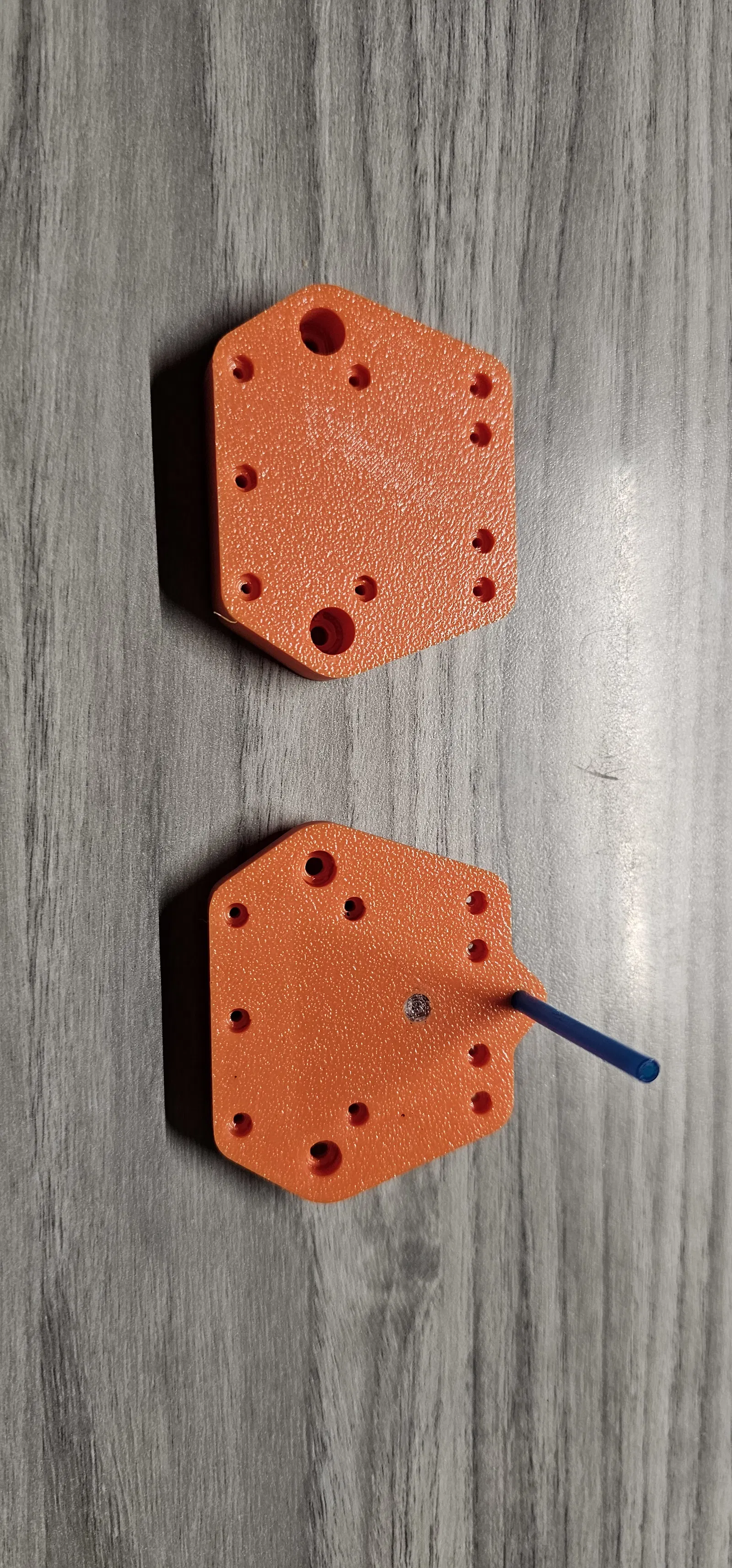

1. Làm sạch các lỗ

Dùng mũi khoan để làm sạch ba via/lỗi in:

• Lỗ 3 mm: mũi khoan 7/32"

• Lỗ M2: mũi khoan 3/16"

• Lỗ gắn lens: mũi khoan 11/64" (thường là cần để fit đúng)

• Lỗ ống antenna: 7/32" (hoặc theo đúng size ống antenna bạn dùng)

2. Chuẩn bị gioăng mút (weather stripping)

• Dán foam có keo lên mặt trên của vỏ.

• Dùng mỏ hàn để làm chảy tạo lỗ trên lớp foam cho lens LED—cẩn thận đừng làm chảy phần nhựa bên dưới.

3. Gắn lens LED

• Chấm keo 502 quanh mép trong của lỗ gắn lens.

• Ấn lens trong suốt vào lỗ trên nắp trên cho tới khi vào hết và phẳng mặt với phần top.

4. Ép ê-cu vào vị trí

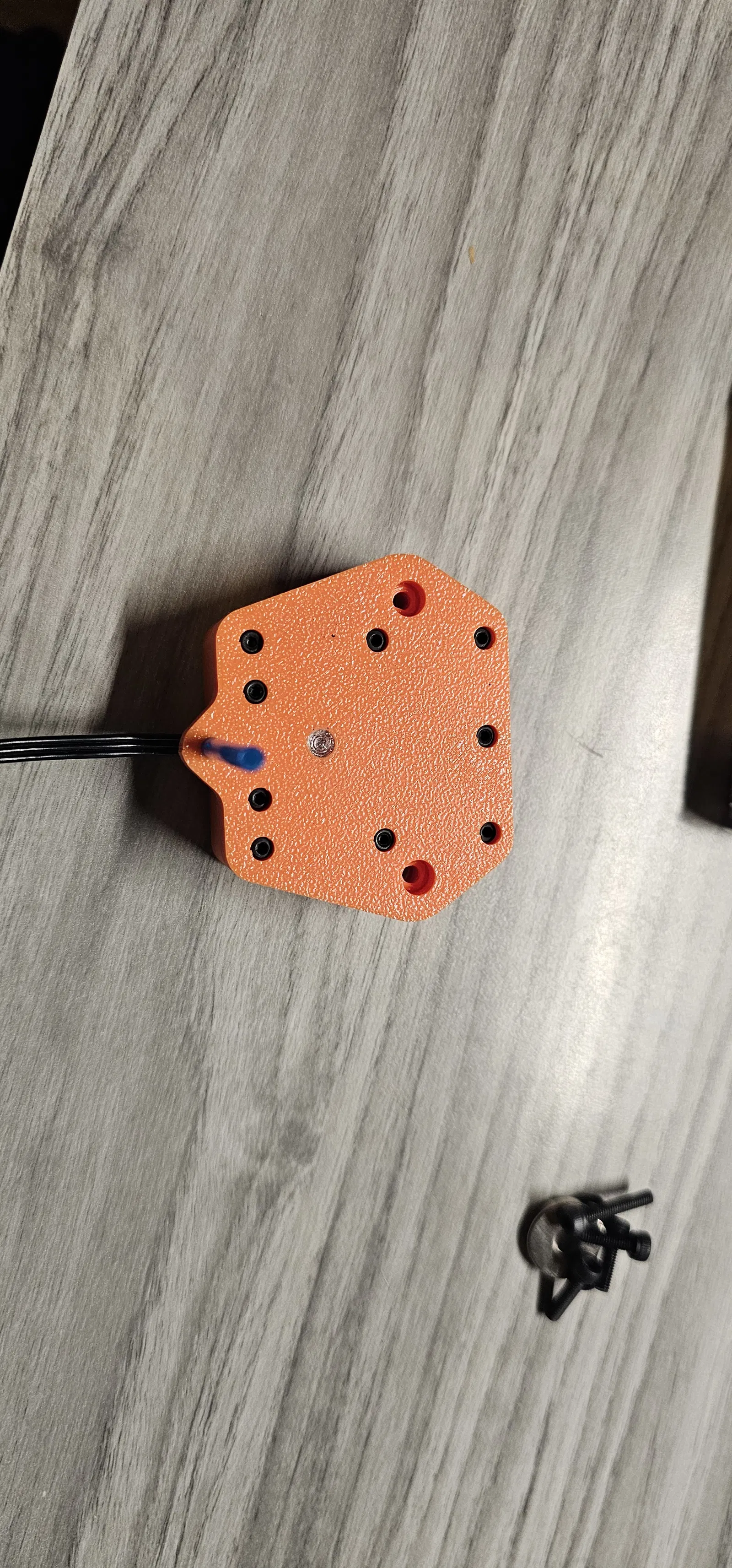

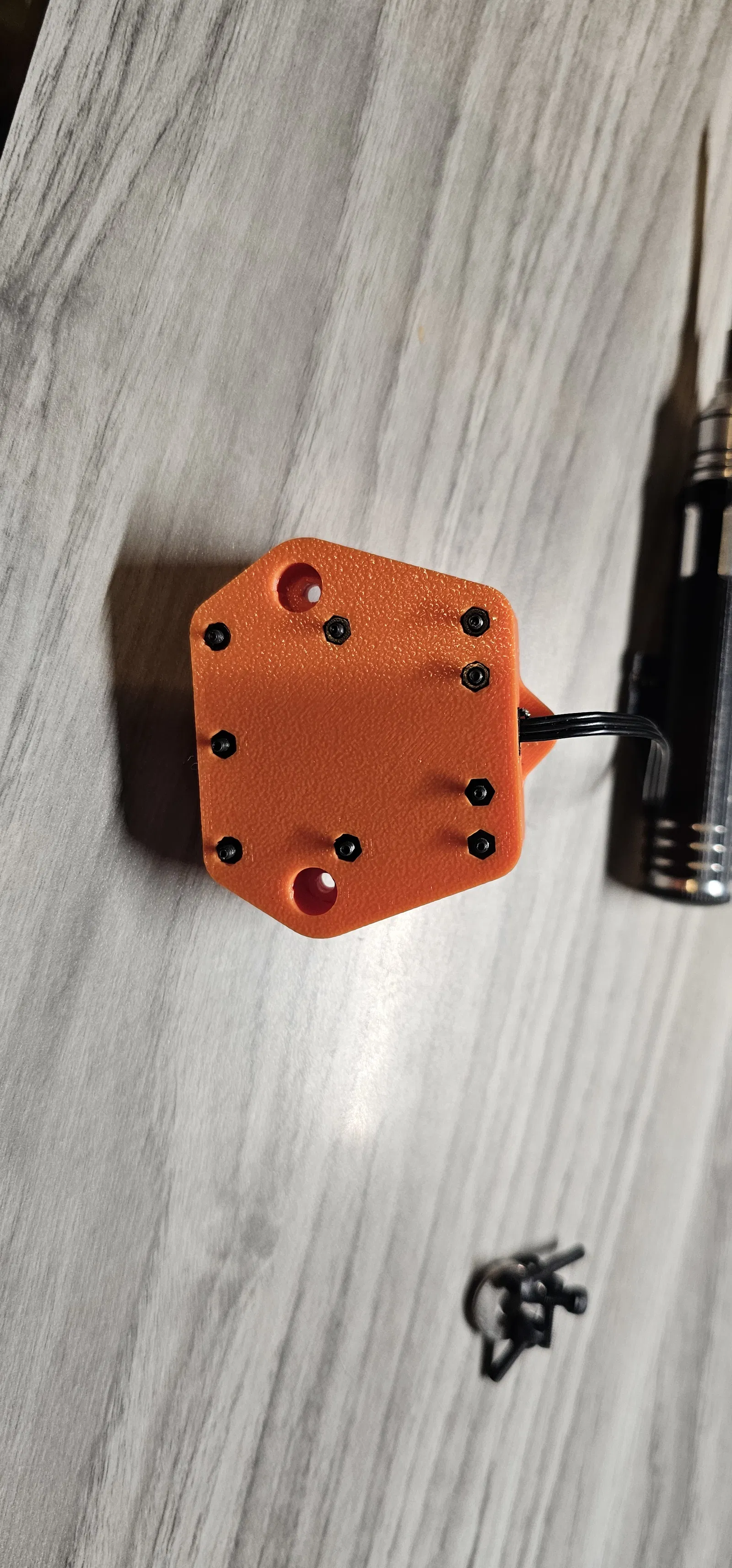

• Dùng vít M2 siết từ phía trên để kéo từng ê-cu vào đúng rãnh của nó ở nửa dưới của vỏ.

5. Bịt kín các điểm dây đi vào

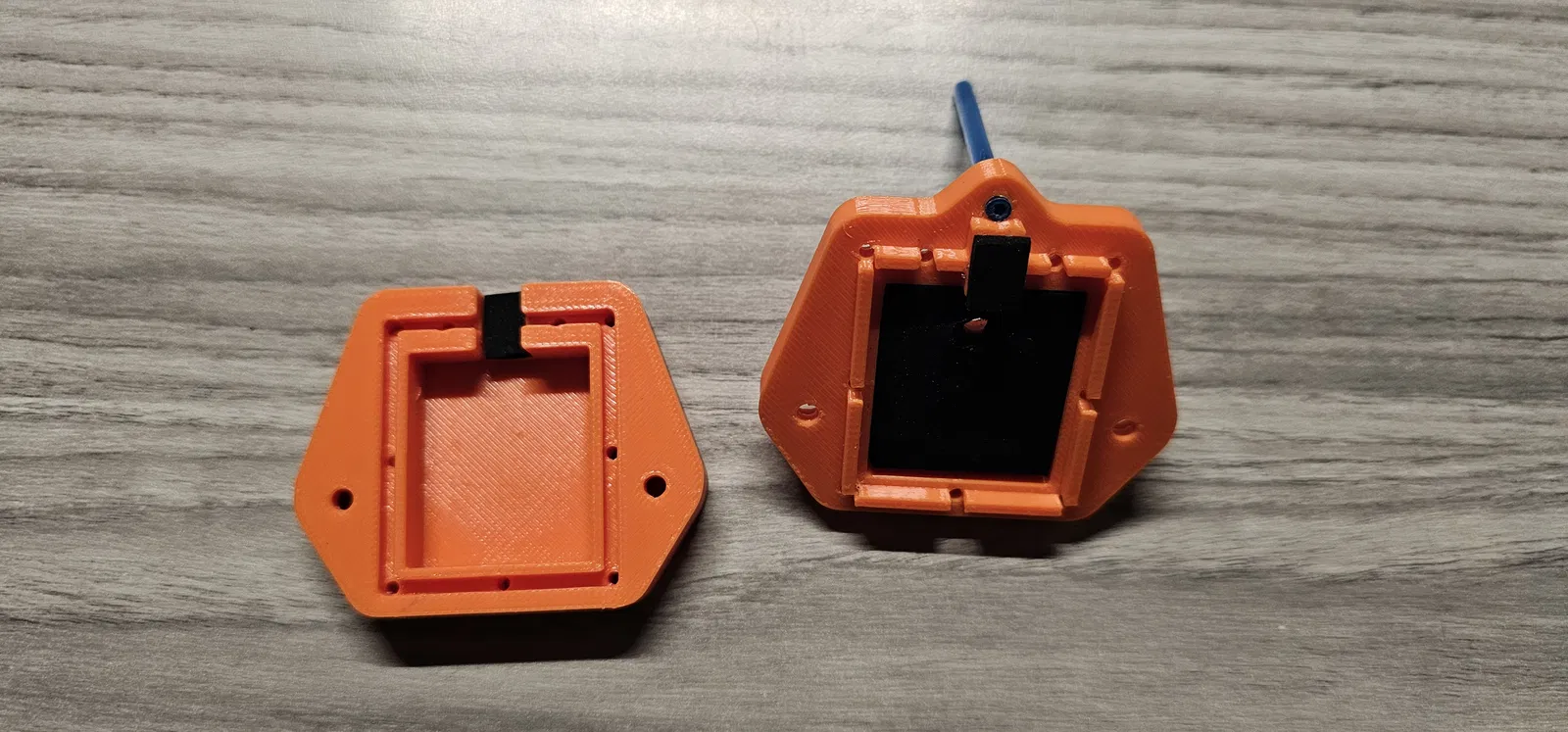

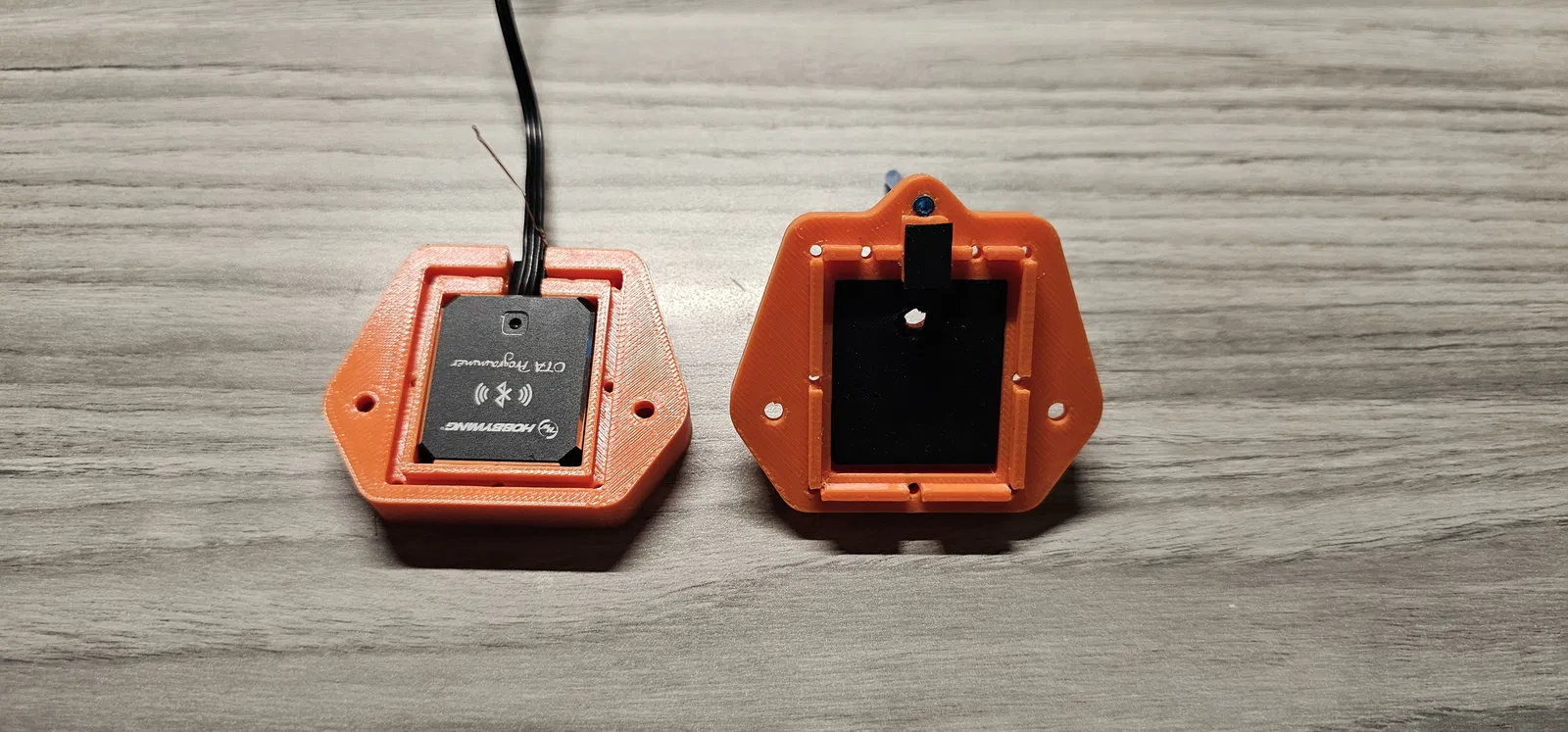

• Đặt những miếng foam weather-strip nhỏ vào các rãnh đi dây ở cả phần trên và phần dưới.

• Khi đóng vỏ lại, foam sẽ bị nén quanh sợi dây, giúp kín hơn.

• Tuỳ chọn: Bơm một đường mỏng keo silicone trong rãnh chính của vỏ để tăng khả năng chống nước.

  • KHÔNG bơm silicone vào trong các lỗ dây đi vào—chỉ dùng foam là đủ để kín các chỗ đó.

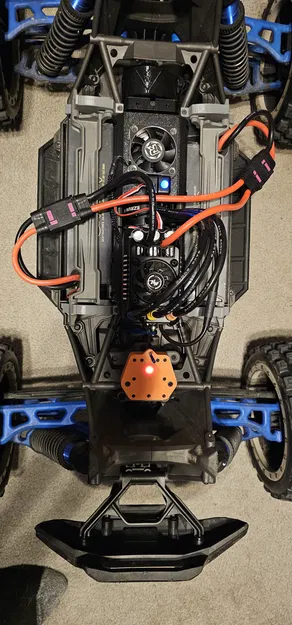

6. Gắn lên X‑Maxx

• Trượt vỏ vào hai chốt/vị trí ốc ở phần rail trước của X‑Maxx.

• Đảm bảo dây của OTA đi ra hướng về phía sau của X‑Maxx.

• Cố định vỏ bằng hai vít M3 × 15 mm.
