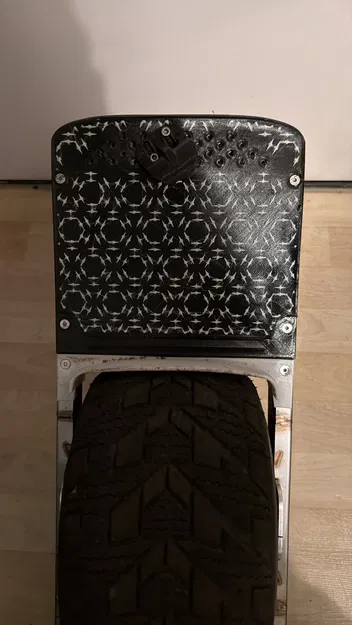

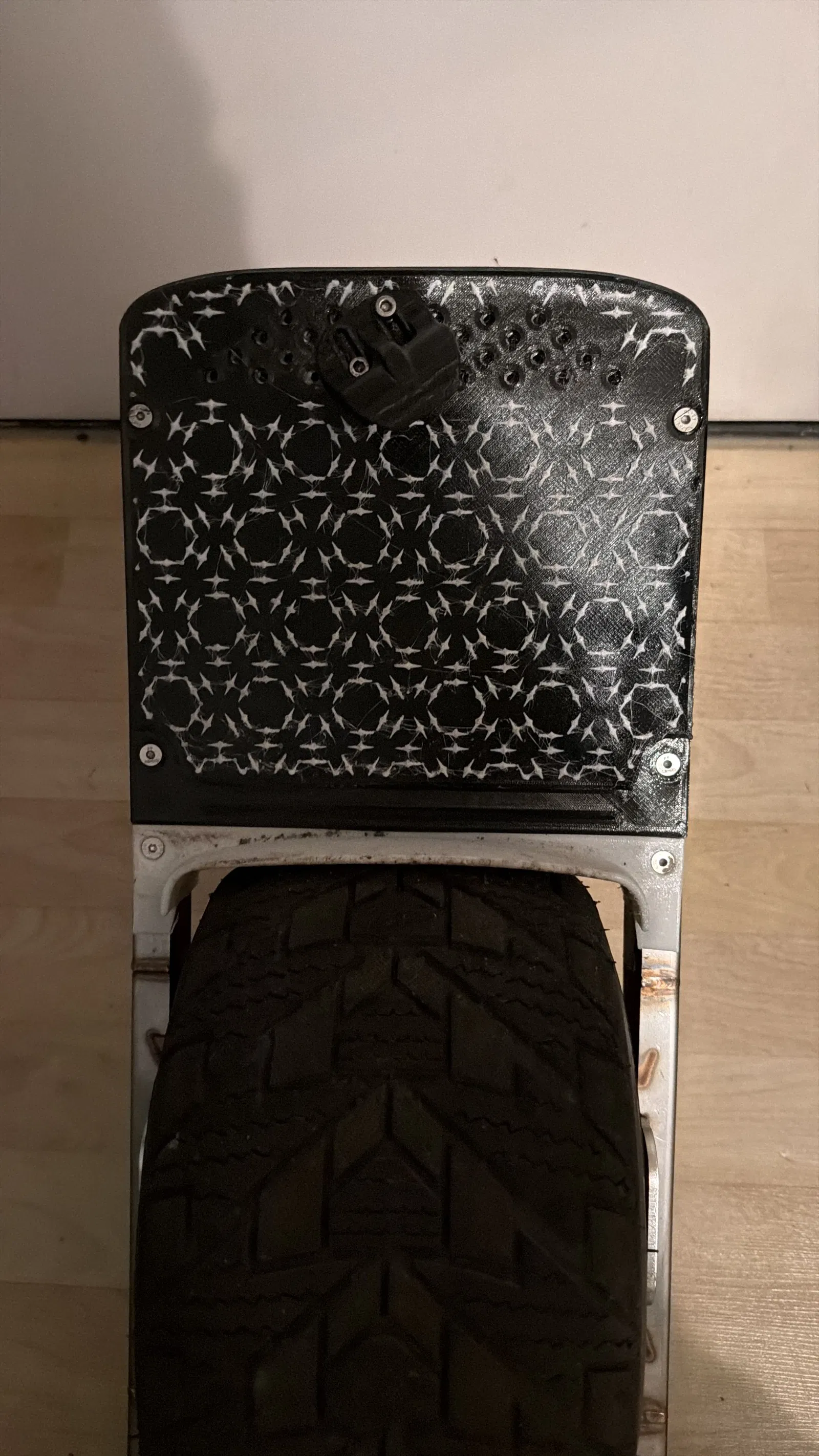

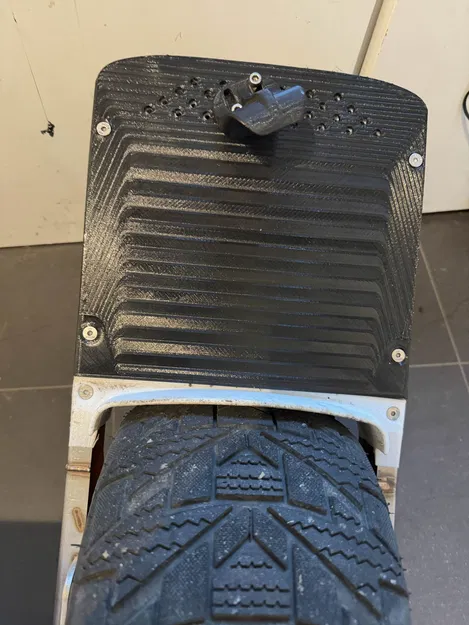

Tough Pad (Onewheel XR / Funwheel footpad)

Remix của Huff Designs PubPad (Footpad cho Funwheel và XR)

footpad

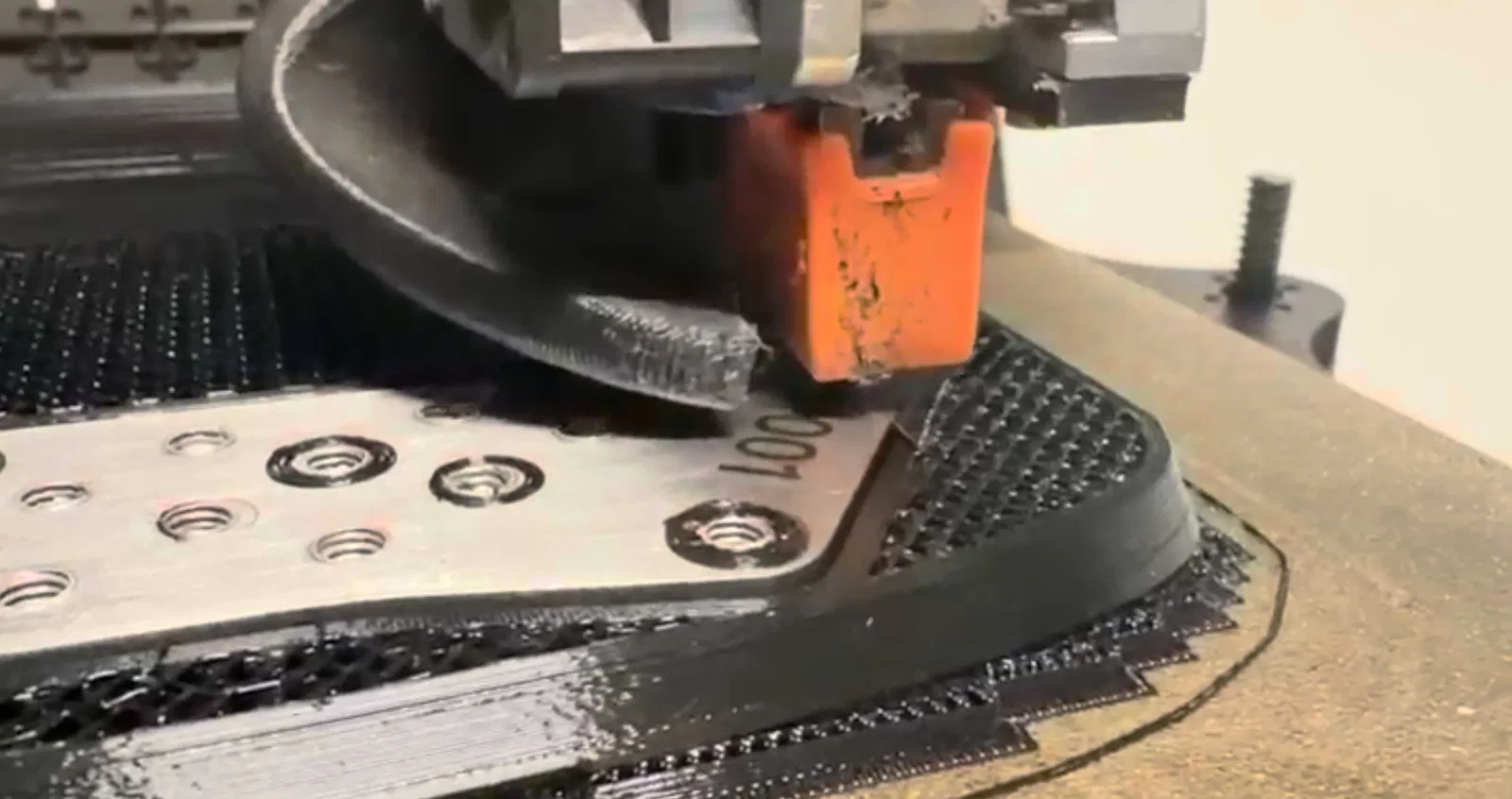

Thiết kế để có thể chèn thêm một tấm thép trong lúc in bằng cách tạm dừng (pause) bản in.

Có thể đặt tấm thép theo lô để giảm giá.
Để đặt, tùy khu vực địa lý thì dùng các chỗ sau:

USA: send cut send
Châu Âu: nhắn tin cho mình ngay trên Printables vì mình đặt theo lô

Tấm plate dự kiến làm bằng thép không gỉ (stainless steel) dày 3 mm và có lỗ cho ren M5.
Khoảng trống bên trong bản in là 3.2mm để cũng tính tới kích thước thép theo chuẩn Mỹ.

Tấm plate thiết kế lại này cho phép các con vít ở phía trước cùng (thường bắt vào inserts) có thể bắt thẳng trực tiếp vào tấm thép, nên gần như không có chuyện bị tuột ra.

Thiết kế cũng tính luôn lực từ hooks, đảm bảo tải được truyền qua tấm plate trực tiếp xuống các vít M5. Nhờ vậy có thể làm pad bằng TPU mà không bị ứng suất làm cong pad.

Dùng vật liệu mềm cũng giúp pad bền hơn, kèm thêm lợi ích là êm chân hơn.

Có câu hỏi thì nhắn tin.

Nên in bằng vật liệu dạng tough
TPU
PBT
PBA

với infill đủ dày:
Top: 5
Bottom: 3
Shell: 5
Infill: 20-25%
