Hộp Bản Lề Filament - V1 - Parametric - FreeCAD 1.1.0rc2

Phiên bản FreeCAD tối thiểu 1.1.0rc2

Bạn có thể tùy chỉnh kích thước và số lượng bản lề (hinges) của cái hộp này bằng FreeCAD, yêu cầu tối thiểu phiên bản 1.1.0rc2. Bạn tải ở trang này: https://github.com/FreeCAD/FreeCAD/tags — tìm bản “1.1” mới nhất trong danh sách và tải đúng bản build cho hệ điều hành của bạn.

(không được dùng phiên bản 1.0 để mở project FreeCAD đính kèm, gần như chắc chắn 1.0 sẽ không mở đúng project phiên bản 1.1).

Hướng dẫn tùy chỉnh

Mở file .FCStd trong FreeCAD, các kích thước có thể chỉnh trong spreadsheet “dimensions”:

Chỉ sửa các giá trị trong cột “Alterable parameters”, đừng đụng vào cột “Computed Fields” trừ khi bạn rành phần này.

Ráng kiên nhẫn nha!

Sau khi đổi từng giá trị, chờ chương trình phản hồi lại. Tài liệu sẽ recompute toàn bộ model sau mỗi lần thay đổi, có thể mất vài giây hoặc lâu hơn tùy máy.

Kích thước bản lề theo các hướng khác nhau được quyết định bởi kích thước tổng của model và số lượng bản lề theo từng hướng. Bạn có thể xem các kích thước đã tính (computed) ở bên phải:

Ví dụ với các giá trị như trên, bạn sẽ ra đại khái vầy:

Model được set sẵn để in ngay từ bản “flattened”. Có thể bạn sẽ cần chỉnh clearance theo setting in và kết quả mong muốn; nhớ là đừng đụng gì trong cột computed fields:

Xem trước cấu hình

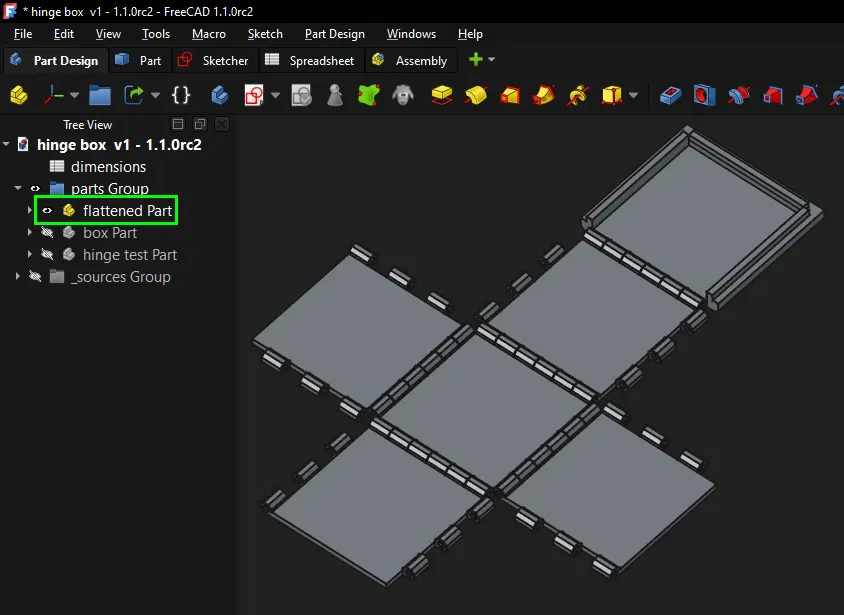

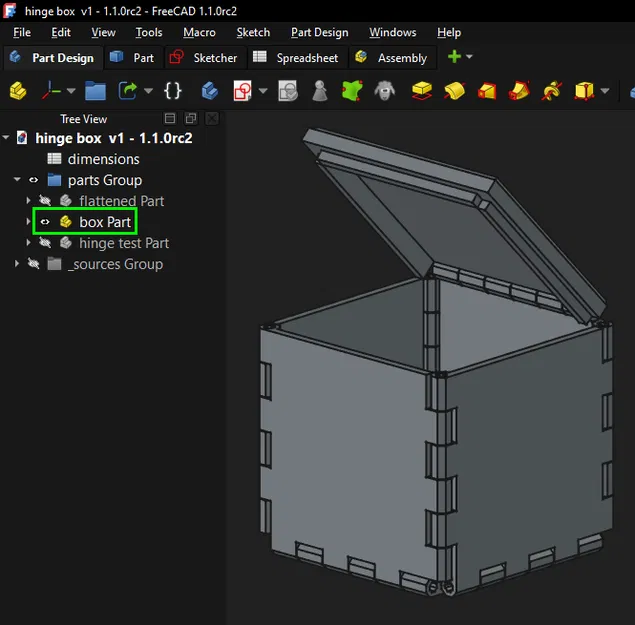

Bạn có thể kiểm tra kết quả cấu hình bất kỳ lúc nào bằng cách chuyển qua các part “box” và “flattened”. Nhớ chỉ để một item visible tại một thời điểm (bấm icon “con mắt” trong tree view để bật/tắt visibility từng item) để đỡ rối:

In thử bản lề (hinge test)

Khi bạn thấy cấu hình ổn rồi, để giảm rủi ro in hỏng, bạn có thể export phần test bản lề (trong tree chỉ giữ chọn “hinge test Part”, rồi chọn File > Export).

Phần hinge test sẽ thay đổi theo setting của bạn (chiều rộng hộp quyết định chiều dài phần test, chiều dài bản lề quyết định bề rộng của tấm nhỏ dùng để giữ các bản lề test chung lại).

In part test ở trên 2 lần và kiểm tra xem ráp vô có dễ không — setting mặc định sẽ hơi khít, có thể cần dùng kìm để đẩy sợi filament vào cẩn thận nếu dãy bản lề dài.

Mẹo thêm: đừng kẹp sợi filament quá xa khỏi bản lề, chỉ chừa lại 1–2 mm để đẩy vào thôi để tránh bẻ cong filament khi bạn cố nhét vào bản lề.

Ngoài ra bạn có thể tăng hinge inner radius và/hoặc hậu xử lý (postprocess) các chi tiết đã in để làm sạch các lỗi/ba via.

Export cuối

Khi export bản cuối, chỉ giữ chọn “flattened Part” trước khi export.

Bản flattened có thể in y như vậy (giả sử bạn có đủ clearance giữa các chi tiết và bản lề). Hoặc bạn có thể tách object trực tiếp trong slicer rồi sắp xếp lại:

Hoặc bạn có thể mở rộng mục “flattened Part” trong tree rồi chọn/export từng mặt một (một hoặc nhiều sides) riêng biệt:

Lắp ráp

Không có gì đặc biệt: chỉ luồn filament vào các bản lề rồi cắt theo nhu cầu — bạn có thể bẻ cong filament nhẹ để khóa chắc hơn hoặc hơ chảy nhẹ phần đầu (có rất nhiều video hướng dẫn cách hoàn thiện kiểu bản lề bằng filament sau khi lắp).

Chi tiết thiết kế bổ sung

Bản lề có tiết diện bát giác (octagonal) cả bên ngoài lẫn bên trong. Phần bát giác bên trong có thêm một “mái” nghiêng nhỏ ở phía trên để giảm nguy cơ bridge bị treo khi in (mấy bridge này có thể sập vào trong bản lề và làm khó đẩy filament xuyên qua).

Sketch này cũng tính luôn hình chiếu của cạnh bát giác nghiêng, để khớp với phần chamfer trên nắp.

Độ dày gờ (lip) bên dưới nắp được tính bằng cách lấy outer radius của bản lề trừ đi plate thickness. Vì vậy đảm bảo plate thickness luôn nhỏ hơn outer radius của bản lề một chút, nếu không sẽ không còn chỗ cho gờ dưới nắp.

Chiều cao của gờ này bạn có thể điều khiển trực tiếp bằng “lid_lip_size” trong spreadsheet.

Góc đơn giản trong cấu hình (mặc định 5°) thực ra được tính bằng cách cộng vào 90°. Nếu bạn thắc mắc sao số không khớp giữa cấu hình và ràng buộc góc 95° trong sketch thì là vậy.

Xong rồi đó, yay!
