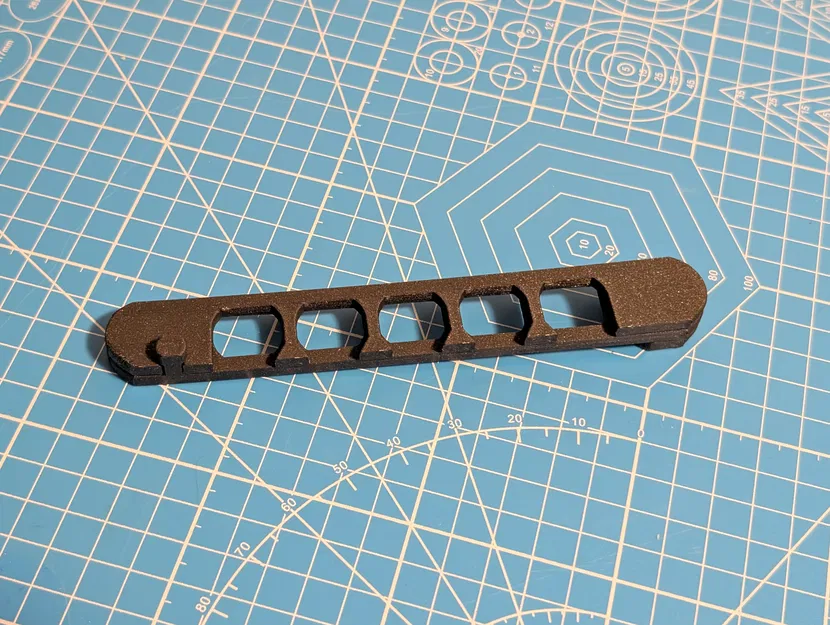

Parametric Yarn Gator – Kẹp dẫn sợi chống rối (Print-in-Place)

Cập nhật 1 (2025-02-04): thêm cơ chế snap-closure compliant cơ bản, cải thiện supports tích hợp sẵn

Đây là mẫu print-in-place. Mình đã cố gắng để thiết kế sao cho in ổn định và đều, không cần tinh chỉnh thủ công / supports. Một vài khuyến nghị:

• Dùng filament ít cong vênh (low-warp) / setup in ít warp — nếu warp nhiều ở các lớp dưới có thể bị kẹt giữa các phần chuyển động (cẩn thận xử lý bằng dao)

• Nên tăng số perimeters cho tới khi các phần dài mảnh không còn infill (vd: 5 hoặc 6 perimeters với setting mặc định và nozzle 0.4mm) — cách này tăng độ bền đáng kể và có thể giúp in nhanh hơn, vì gần như không có infill; mà infill thì thường in chậm

• Dùng infill dạng cubic / gyroid cao, vd 50% (phần bên trong trục/axle)

Các điều chỉnh về độ bền / độ ổn định trong model:

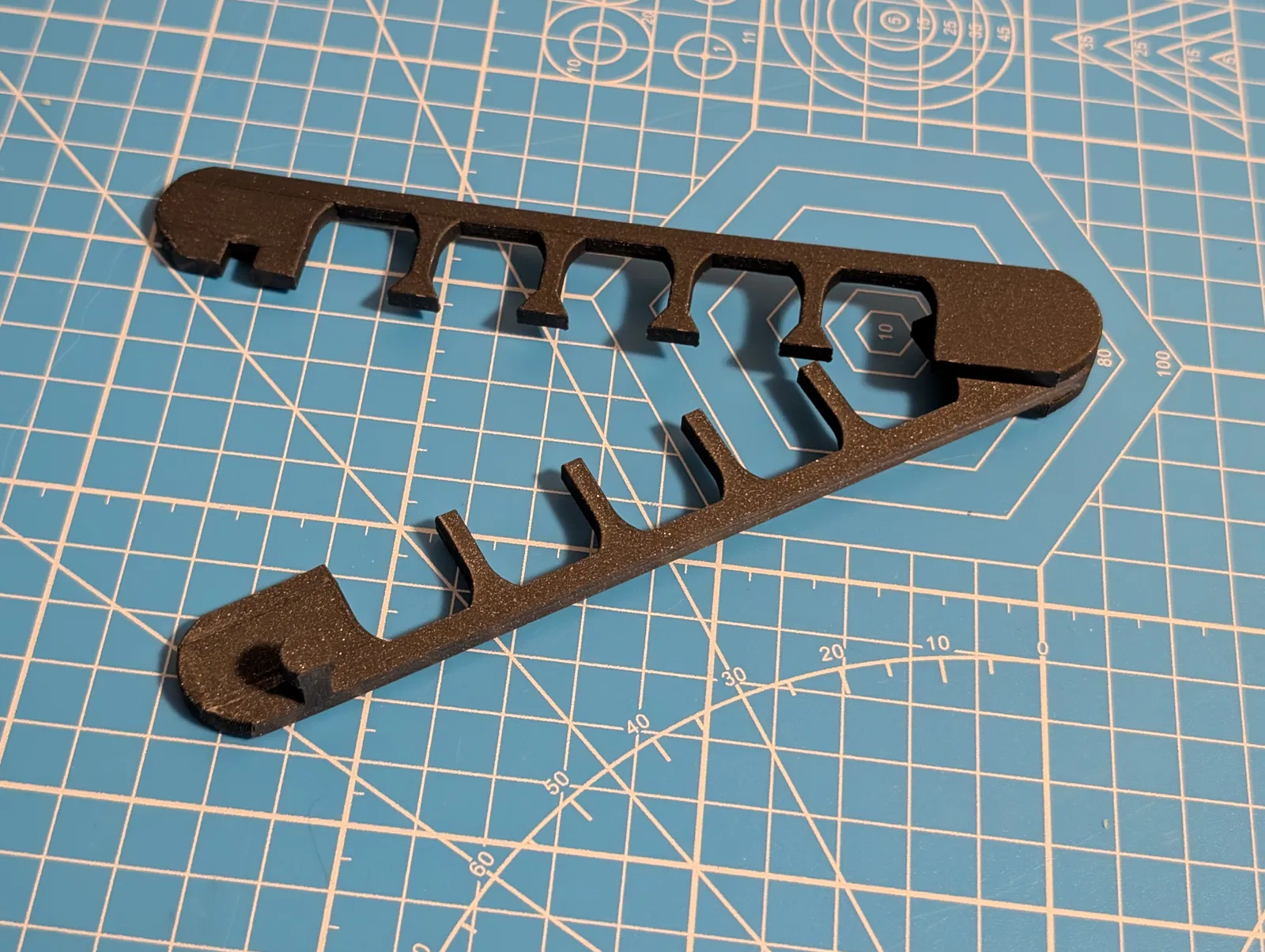

• In theo hướng dựng đứng (vertical) để bản lề (hinge) chắc hơn (tức tránh layer lines nằm dọc theo mặt phẳng chịu lực cắt của bản lề)

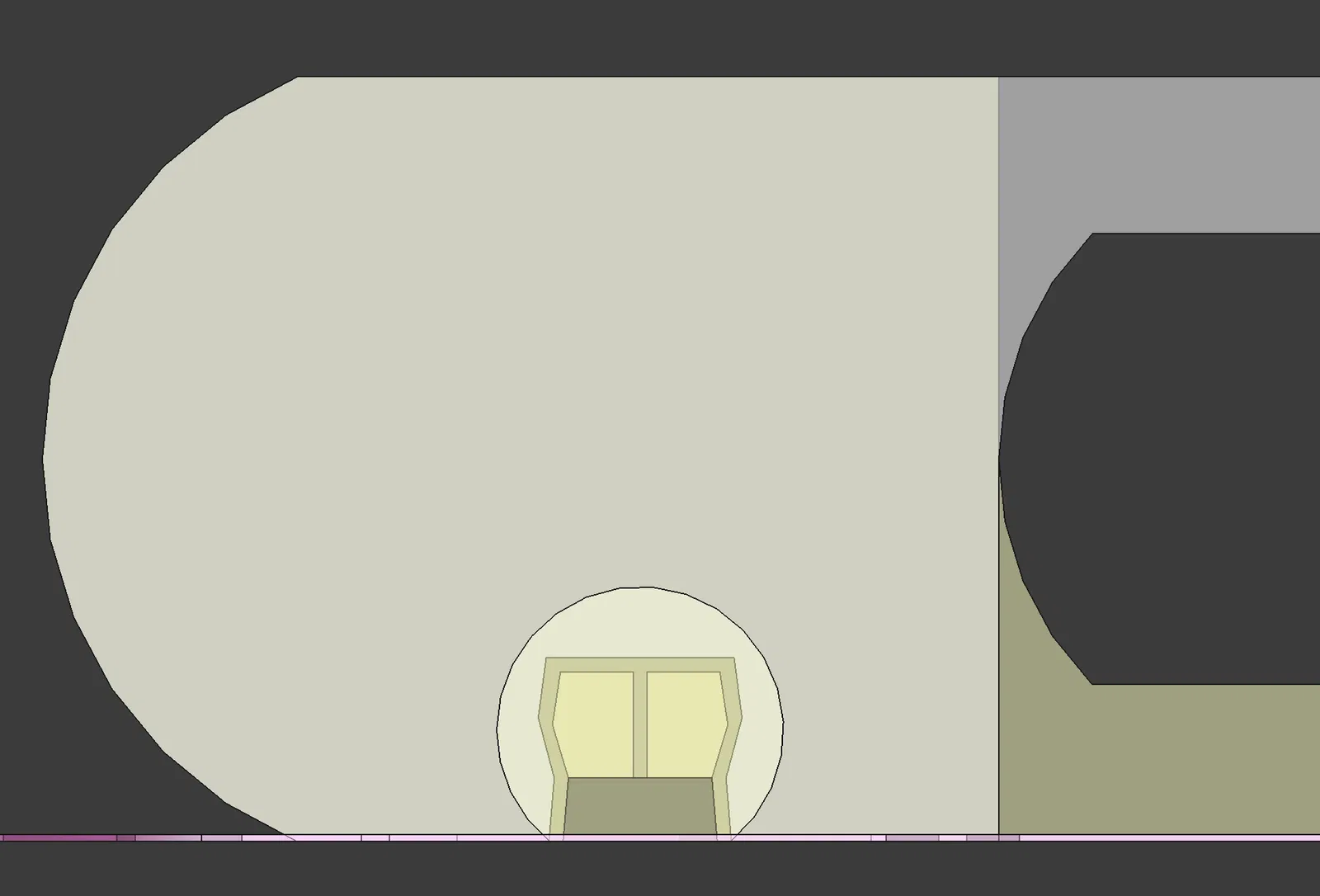

• Dùng clipped circles ở nhiều chỗ để bridging dễ hơn, bám bàn tốt hơn, tolerance tốt hơn và gia cường các phần dài mảnh

• Brim / supports tối thiểu được “baked in” sẵn (có thể xoá dễ trong slicer / FreeCAD) — model này có diện tích chạm bàn nhỏ kèm overhang đầu khá gắt nên thường cần nhiều support, nhưng làm full brim thì gỡ rất khó và tốn filament

Các tham số (parameters) trong FreeCAD sẽ điều khiển:

• số lượng lỗ,

• kích thước lỗ,

• độ dày của từng thành phần, và

• giá trị clearance / tolerance giữa các phần chuyển động

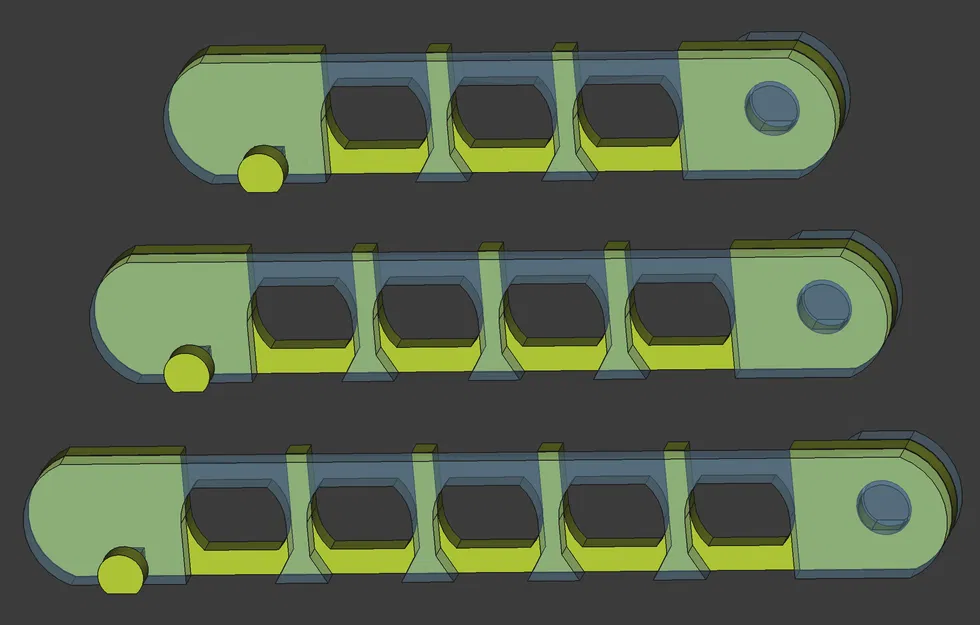

Solver của FreeCAD hay làm “méo” sketch khi dùng nhiều chỉnh sửa hình học (như patterning pockets khắp một vật thể)... Bản hiện tại có vẻ ổn, nhưng mình vẫn thêm file STEP cho các phiên bản 3, 4, 5 và 6 lỗ để phù hợp đa số nhu cầu.

Mặc định: 5 lỗ, đường kính lỗ 18mm, độ dày layer 4mm (~17mm tổng độ dày), tolerance / clearance 0.4mm.

Có thể mở rộng thêm bằng cách làm đế hoặc khoét chỗ gắn nam châm, tương tự dự án này:
