Bộ nhả xi-lanh dạng cóc (Syringe dispenser)

Bộ nhả xi-lanh (syringe) dạng cóc (ratcheting) cho các xi-lanh đường kính ngoài (OD) khoảng ~15mm.

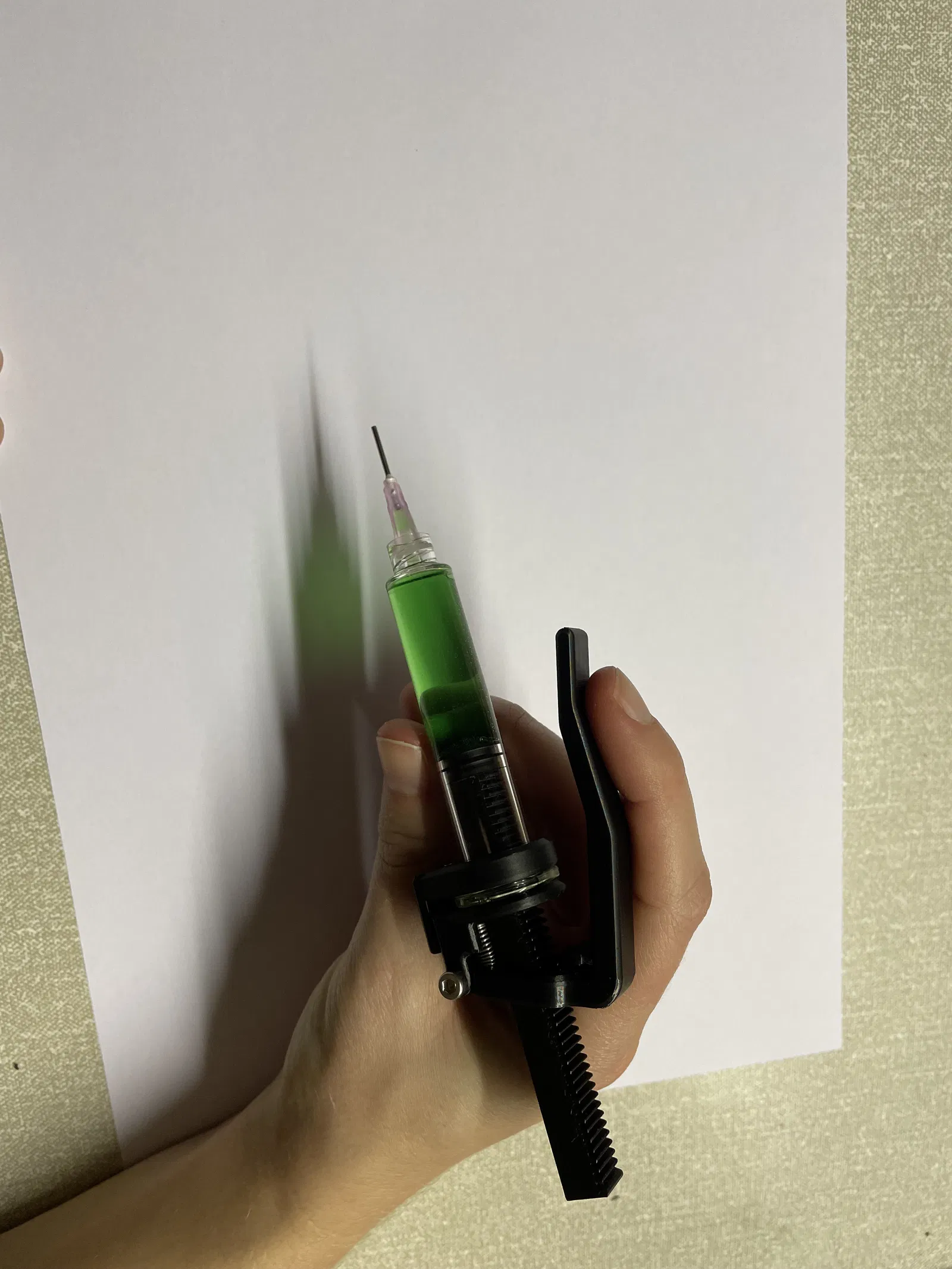

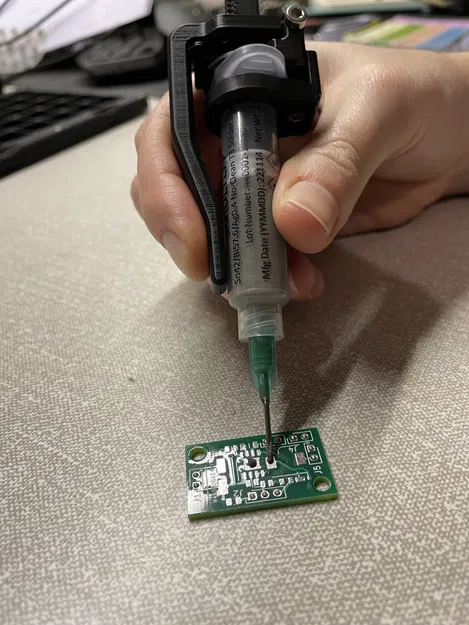

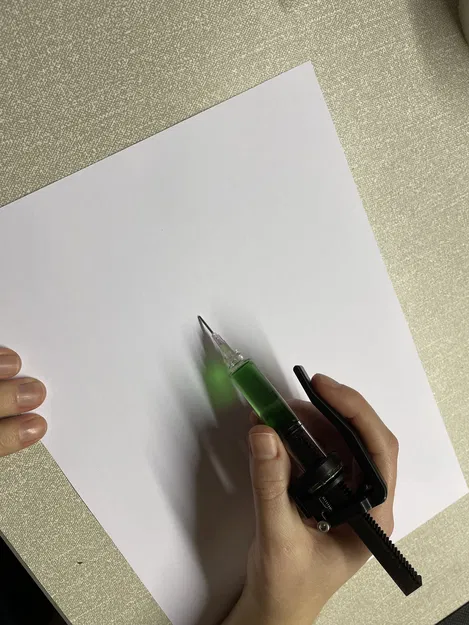

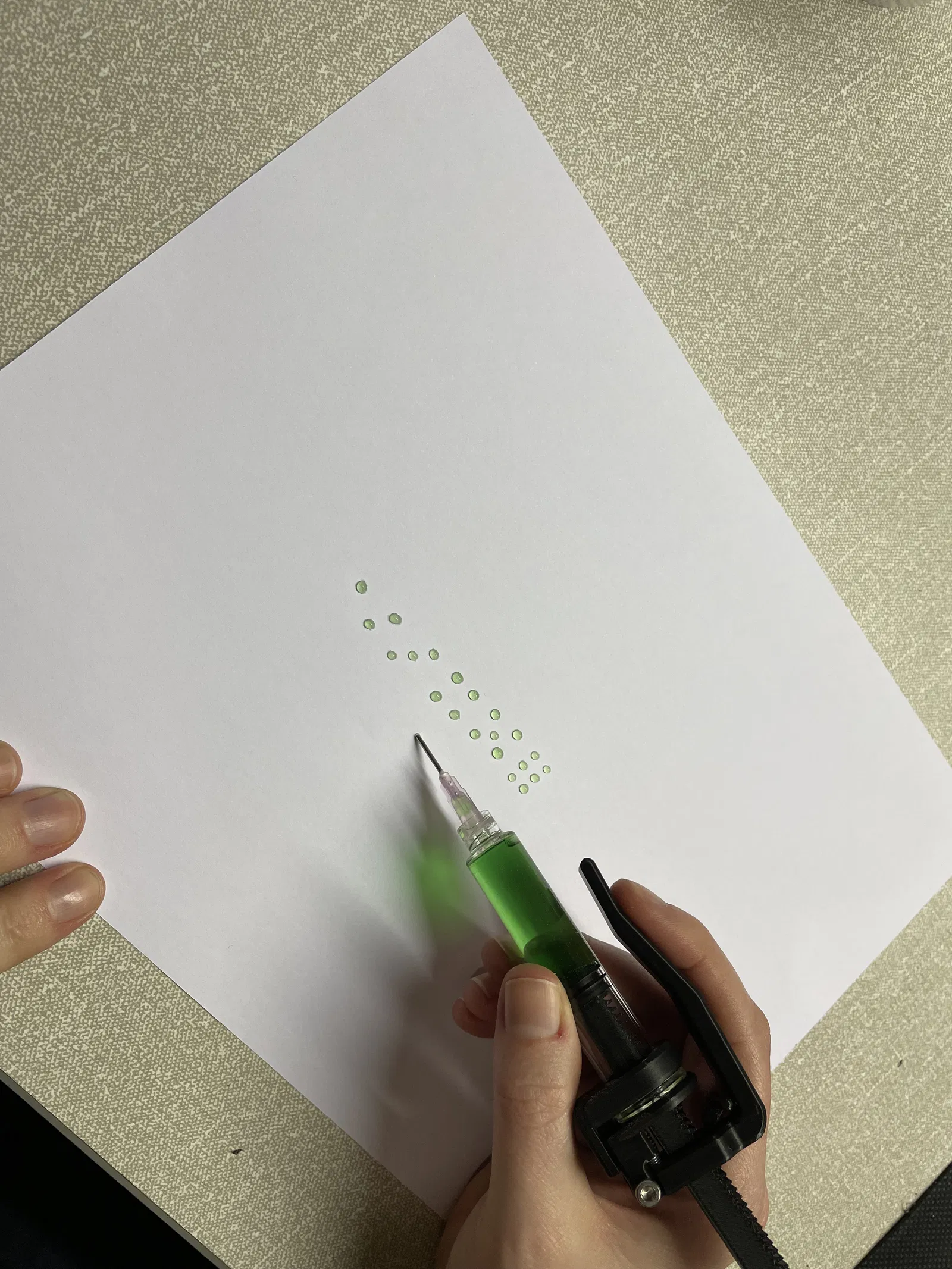

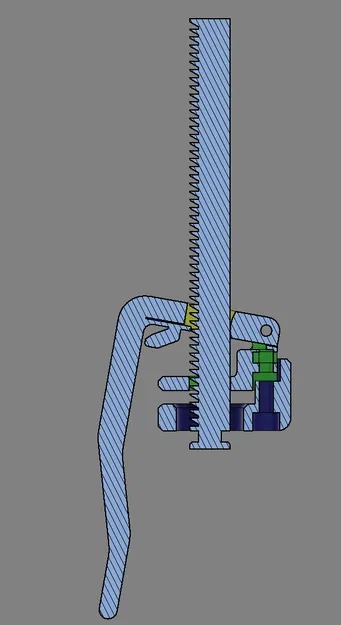

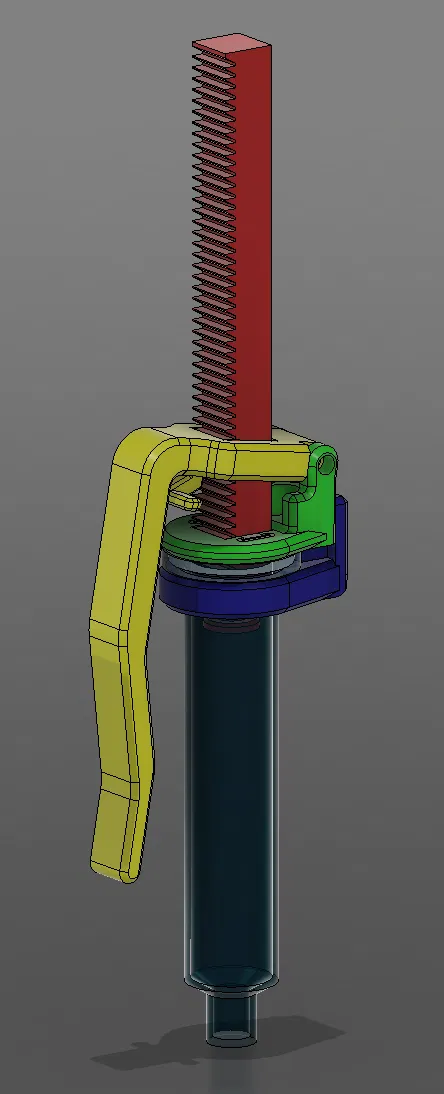

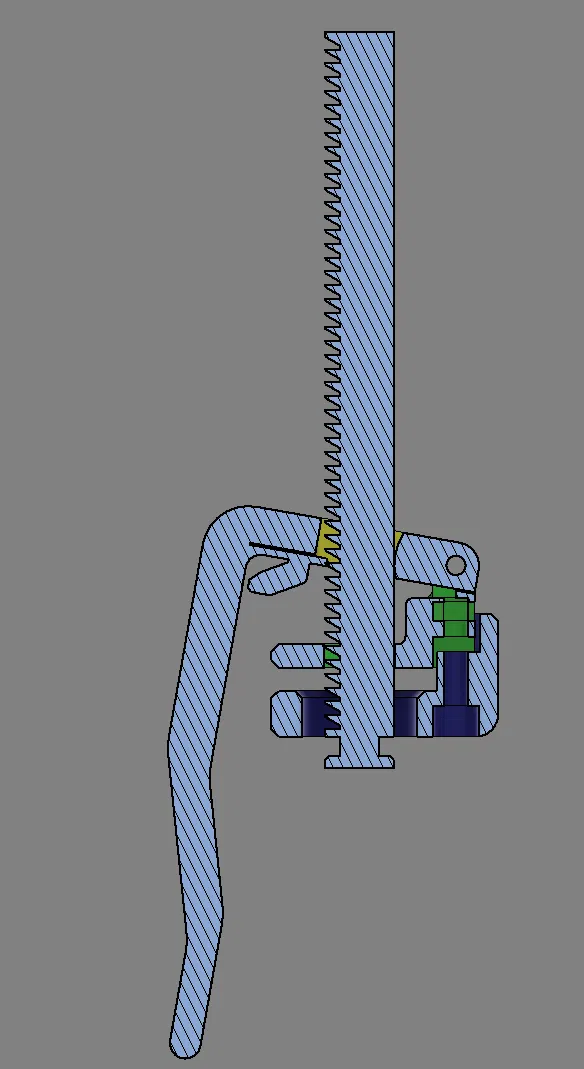

Cơ cấu cóc có một “lưỡi” (tongue) đàn hồi để nhảy sang răng kế tiếp trên ty đẩy (plunger). Chức năng của nó dựa vào ma sát tác dụng lên plunger, thường là do đầu cao su của plunger tạo ra; tuy nhiên phần “retainer grippers” có thể in bằng TPU để tạo ma sát này nếu cần — còn không thì không cần dùng.

Để kéo lùi plunger, trên lưỡi có một cơ cấu nhả (release).

Ghi chú in (Print notes):

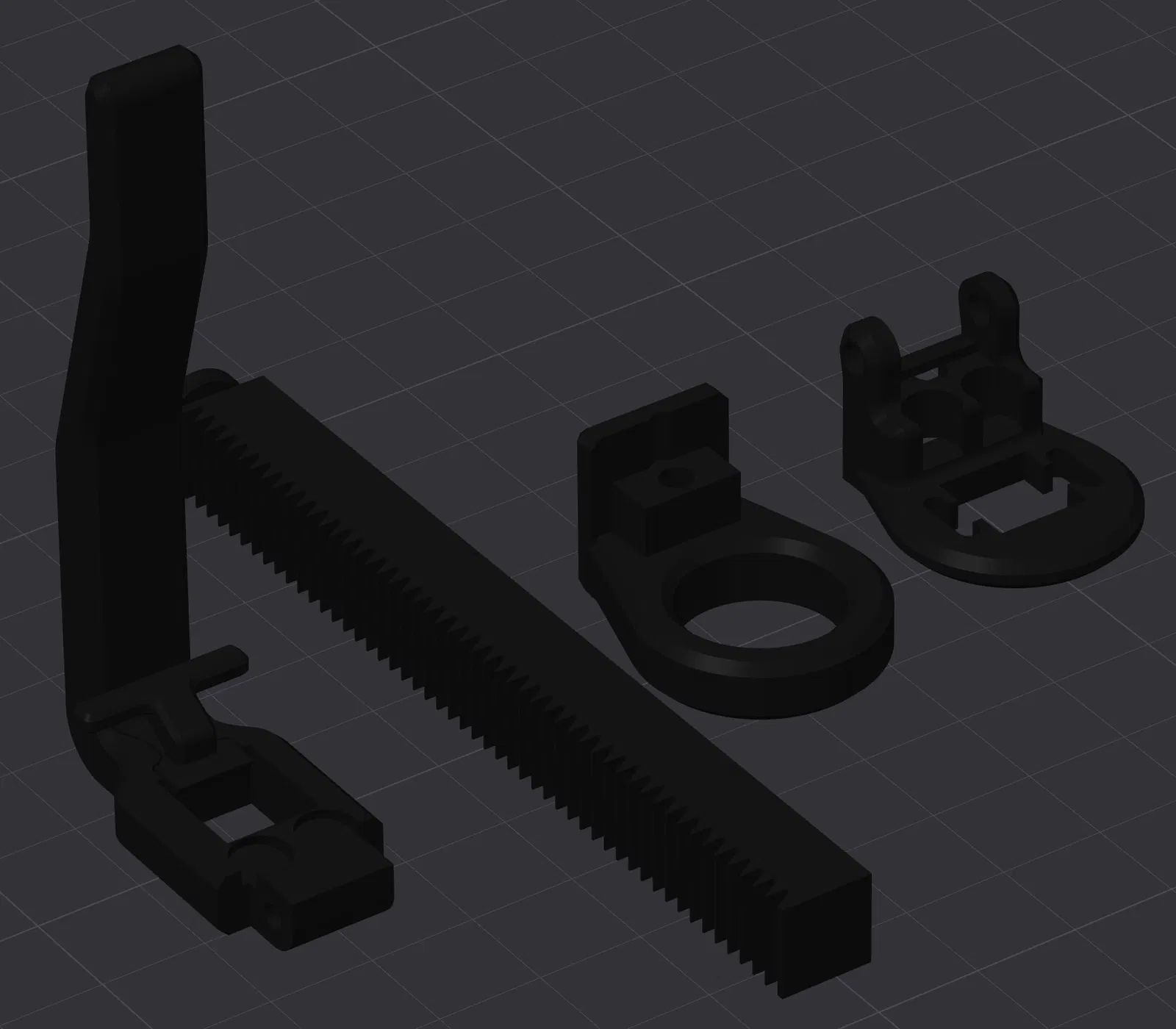

Xem hình để biết hướng in mình dùng cho từng chi tiết. In với đầu phun 0.4mm và chiều cao lớp 0.12mm.

Ghi chú lắp ráp (Assembly notes):

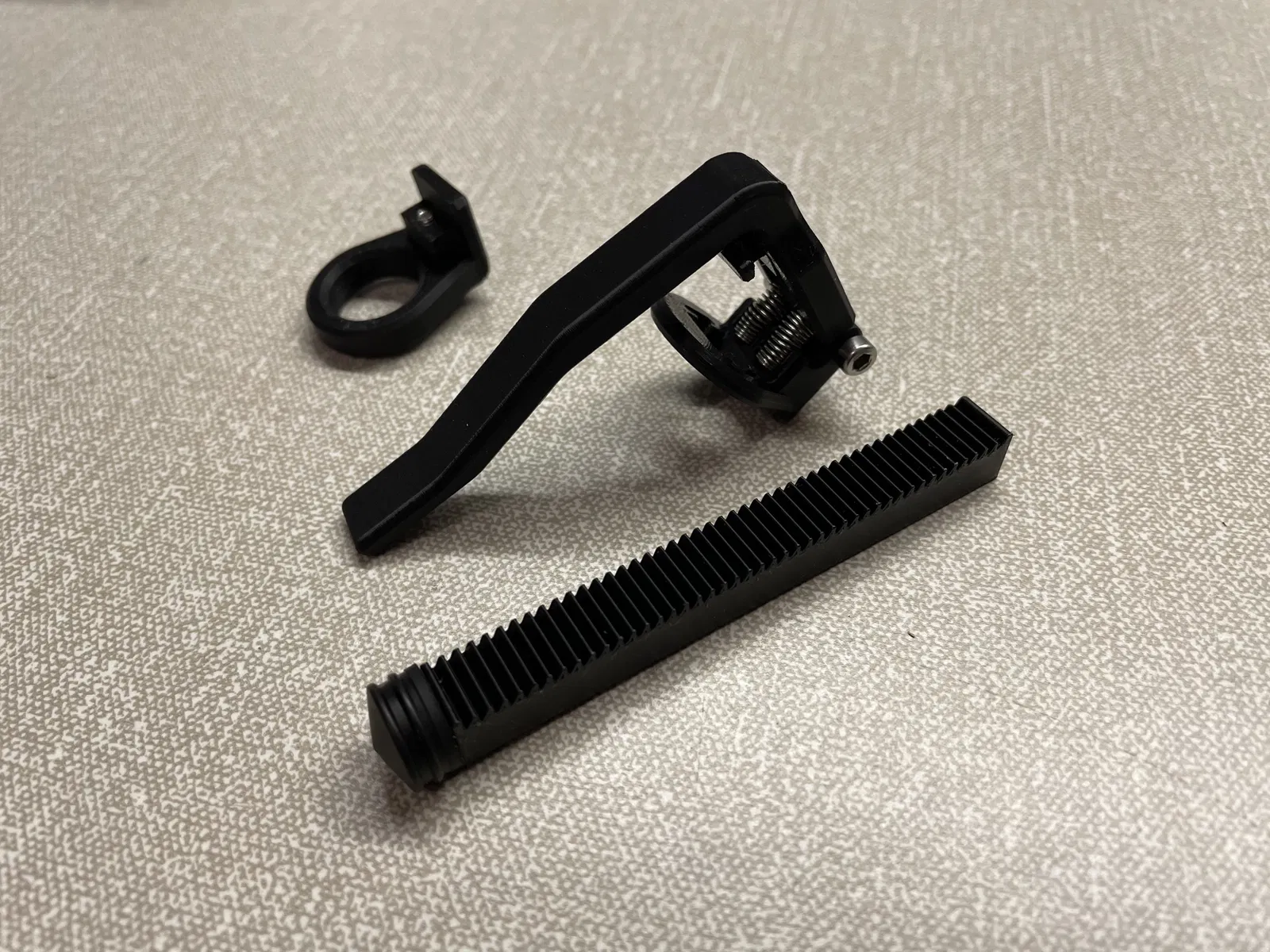

Ốc M3x6mm dùng để gắn tay đòn (lever) vào plunger retainer. Bắt đầu bằng cách ta-rô lỗ (có thể dùng chính con ốc để tạo ren — vì bộ này chỉ lắp một lần và cũng không siết chặt!!).

Đặt lò xo vào plunger retainer, nén lại rồi siết ốc.

Khi gắn plunger retainer vào phần mount, nếu siết ốc quá chặt có thể làm cơ cấu không hoạt động.

Phần không in (Non printed parts):

2x ốc M3x6 đầu trụ lục giác (cap head screws)

1x ốc M3x12-16 đầu trụ lục giác (tùy kích thước vành xi-lanh / syringe flange)

1x ê-cu M3

2x lò xo nén 0.45x5x20mm

Khay (rack) cho bộ này ở đây:
