Bản mod chiếu sáng cho Moravian Star mini (Herrnhuther 13cm) – ren M10

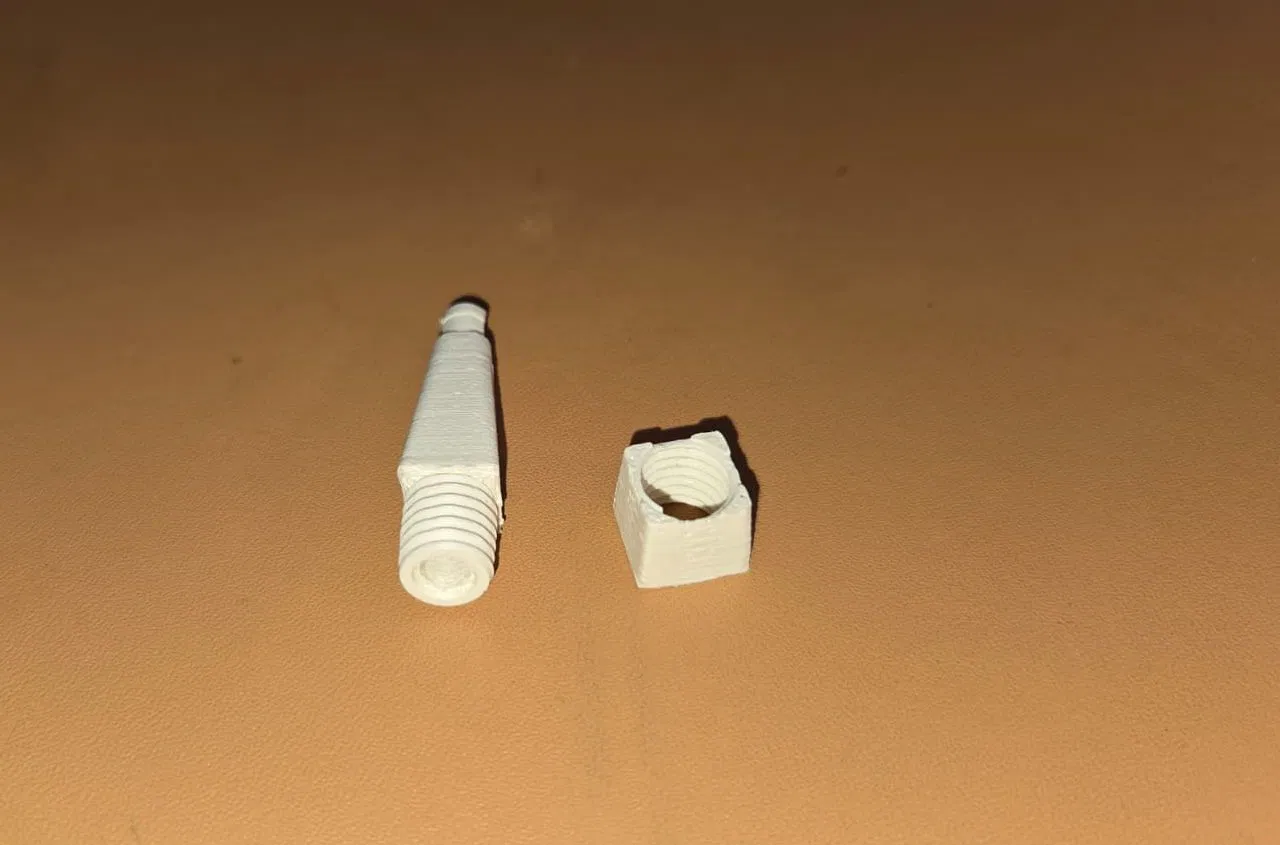

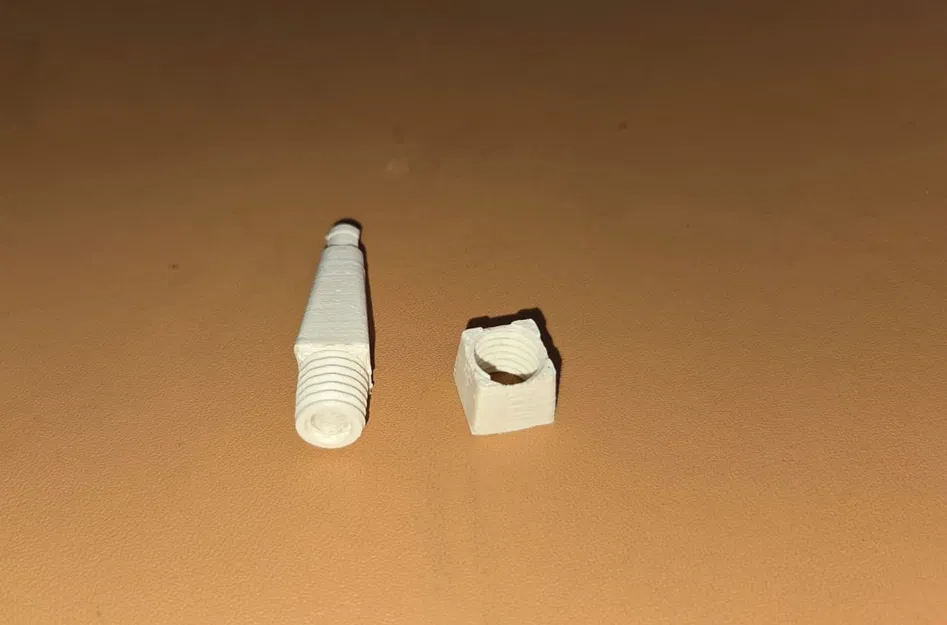

Cập nhật 25/12: Mình đã thêm bản có ren. Dùng bản đó nếu bạn không tin tưởng kiểu press fit giữa hai phần. Phần ren tương đương với một bu-lông ren M10.
----
Cập nhật 25/12: Ich habe eine Version mit Gewinde ergänzt. Das Gewinde entspricht einer M10 Gewindeschraube.

----

Đây là một bản mod cho Herrnhuther Ministern (13cm) bán sẵn ngoài thị trường — nếu bạn muốn in nguyên cả ngôi sao thì phải tìm mẫu khác.

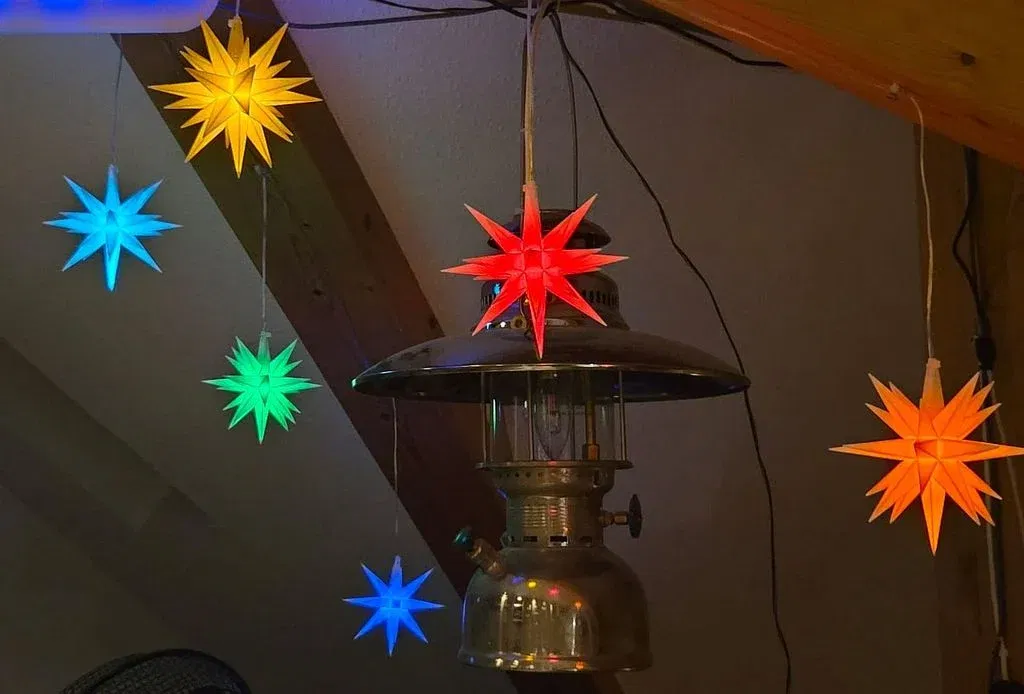

Ngôi sao nhựa 13cm bản gốc có thể mua theo dạng dây đèn 10 cái (hoặc mua lẻ để thay cho dây) hoặc dạng một ngôi sao có đèn sẵn. Ở cả hai trường hợp, phần đèn/móc treo trông hơi thô vì họ dùng đui E10 Edison — dù bây giờ bóng là LED rồi.

Để làm bản mod này, bạn cần tháo cái gai/móc treo ở đỉnh. Việc này khá dễ: dùng dao rạch một vòng quanh phần chân của gai, rồi bẻ nhẹ để tách ra. Lúc đầu mình cũng sợ làm hư ngôi sao, nhưng mình làm vậy nhiều lần (6 lần) rồi mà không bị “toang” cái nào.

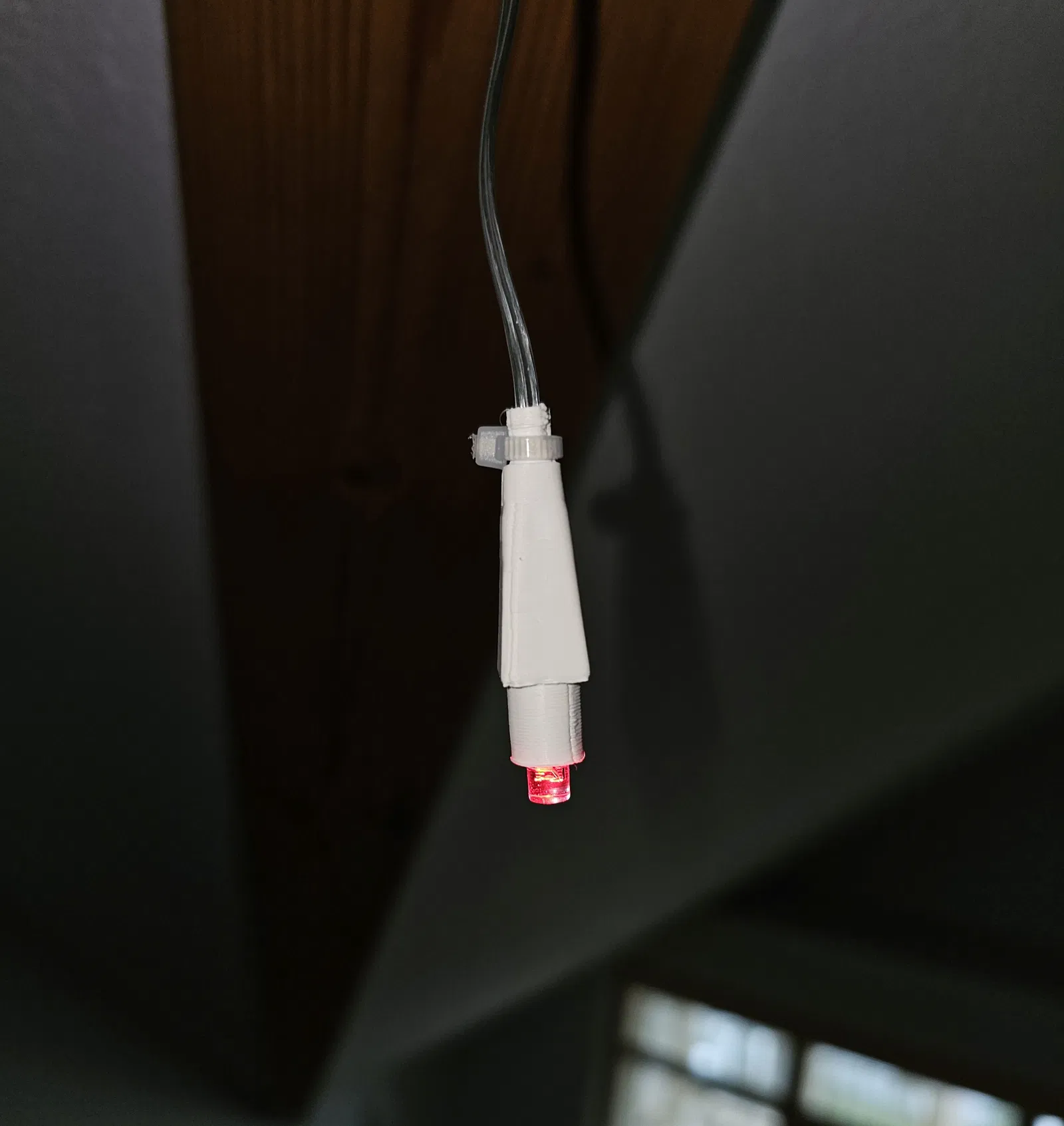

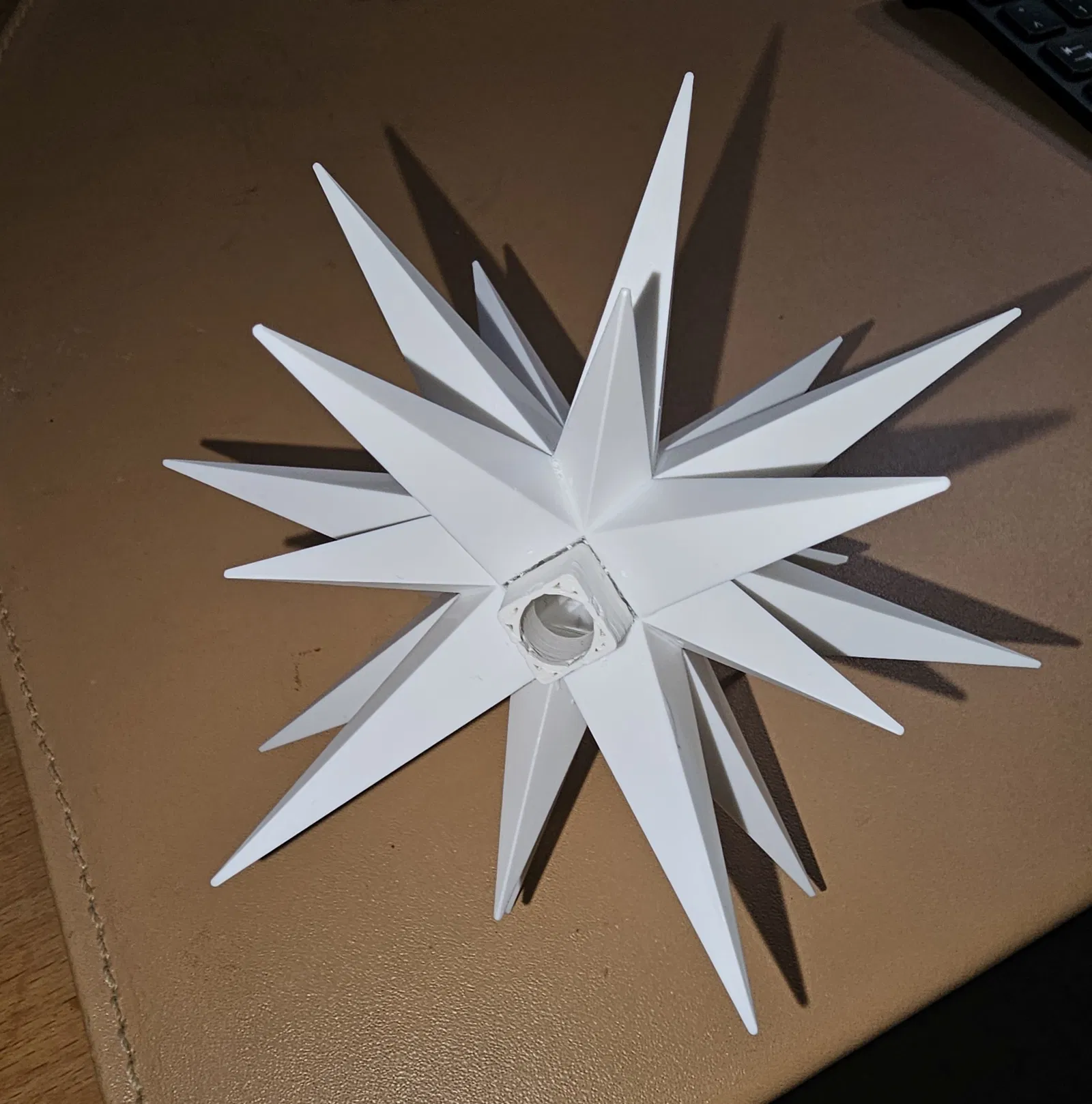

Mẫu của mình cân đối hơn với kích thước ngôi sao, gồm một miếng “socket” nhỏ dán vào ngôi sao bằng một giọt keo superglue (thay cho cái gai bạn vừa tháo) và một cái gai rỗng để gắn LED và dây, chứa được LED 5mm (ưu tiên loại flat-head hoặc straw-hat) cùng một điện trở phù hợp (xem hình).

Ở phía trên, dùng dây rút nhỏ nhất bạn kiếm được để cố định dây. Dây rút đóng vai trò strain relief ở đây. Cái gai mới sẽ press fit vào socket.

Chỉ nên làm nếu bạn biết hàn và biết cách chọn/đấu LED theo đúng điện áp nguồn. Mấy ngôi sao mình mod chạy 5V (từ nguồn USB) với một điện trở phù hợp mắc nối tiếp. Mình dùng ASA trắng (rApollo của Formfutura), màu và bề mặt khá khớp với ngôi sao trắng — cả về màu lẫn texture.

----

Dies ist eine Modifikation des käuflichen 13cm-Herrnhuther Ministerns - Druckdaten zum eigentlichen Stern finden sich hier nicht.

Der Original-Ministern ist als Teil einer 10-teiligen Lichterkette (bzw. als Ersatzstern dafür) oder als einzeln beleuchteter Stern zu kaufen. In beiden Fällen sieht die Beleuchtung etwas groß und unelegant aus, weil noch immer ein Leuchtmittel mit E10-Fassung verwendet wird, auch wenn die Leuchtmittel selbst LEDs sind.

Für diese Modifikation wird die obere Zacke des Sterns entfernt. Das geht einfacher als erwartet. Mann ritzt das Material rund um die zu entfernende Zacke an und bricht die Zacke vorsichtig heraus. Ich war zunächst skeptisch, aber bei mir hat das bisher ausnahmslos (6x) gut funktioniert.

Mein Modell besteht aus einer kleinen Basis und der Zacke als Halterung für eine 5mm-LED (bevorzugt in Bauform straw-hat oder flat-head). Ein Vorwiderstand verschwindet ebenfalls in der Zacke. Am oberen Ende sorgt ein möglichst kleiner Kabelbinder für die Zugentlastung (s. Bild).

Die Basis wird an den Stern geklebt (an Stelle der nun fehlenden Zacke). Die Zacke passt genau (stramm) in die Basis und hält ohne Kleber.

Bitte baut diese Modifikation nur, wenn ihr das Löten und die Verkabelung versteht. Meine Sterne laufen an 5V (USB Netzteil) mit entsprechendem Vorwiderstand. Als Filament habe ich weißes ASA genutzt (Formfutura rApollo) - die Farbe und Textur passen gut zu den weißen Sternen.
