Nova Viking & Wixey Laser – Giá đỡ laser chữ thập cho Nova Viking 16"

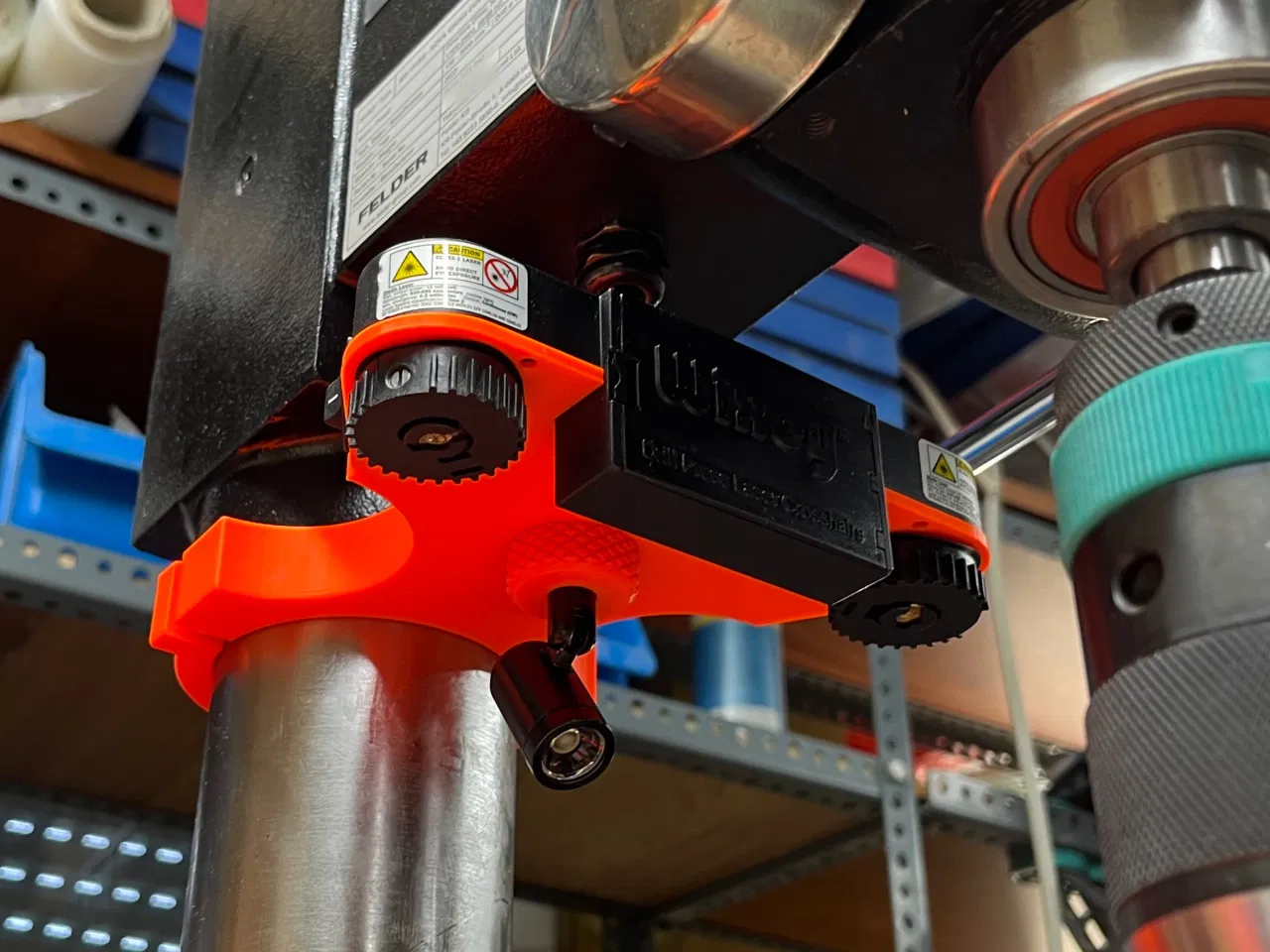

Mình đã muốn gắn một cái laser chữ thập (cross-line laser) lên chiếc Nova Viking 16" từ lâu, và cũng đã tìm khá lâu một mẫu phù hợp — nhưng tiếc là không kiếm được cái nào đúng ý. Lý do là vì trên máy khoan bàn có sẵn đèn chiếu (spotlight) tích hợp, mình không muốn bỏ phần này. Cuối cùng mình tìm được laser chữ thập Wixey WL133, đây là loại phù hợp nhất để gắn thêm lên máy khoan. Và thế là cái giá đỡ (halterung) này ra đời.

Các chi tiết in rất dễ làm, chọn vật liệu nào cũng được.

• Schichthöhe: 0,2 mm

• Perimeter: 4

• Stützen: nein

• Fülldichte: 15%

• Füllmuster: Gyroid

Việc tháo rời (disassemble) laser chữ thập và lắp lại cần chút khéo tay, nhưng cũng không có gì quá ghê.

Tháo rời laser nguyên bản

Không cần phá hay cắt dây; chỉ cần tua vít dẹt, tua vít bake và kìm mở phe (sprengring pliers). Dây của đèn chiếu dùng đầu cắm (plug connector); không cần nối dài dây.

Lắp ráp giá đỡ

Lắp theo thứ tự ngược lại với các bước tháo. Cần 2 cái M3 và 2 cái M6 threaded insert. Để bắt giá đỡ lên cột máy khoan còn cần thêm 2 con vít M6x25.

• 1 - laserhalter.stl

• 2 - lichthalter.stl

• 3 - mutter.stl

• 4 - Gummischeibe (từ cụm giá đỡ của máy khoan)

• 5 - Scheinwerfer (từ cụm giá đỡ của máy khoan)

• A - đẩy phần 4 vào phần 2 rồi luồn cả hai qua phần 1

• B - luồn phần 5 qua phần 3

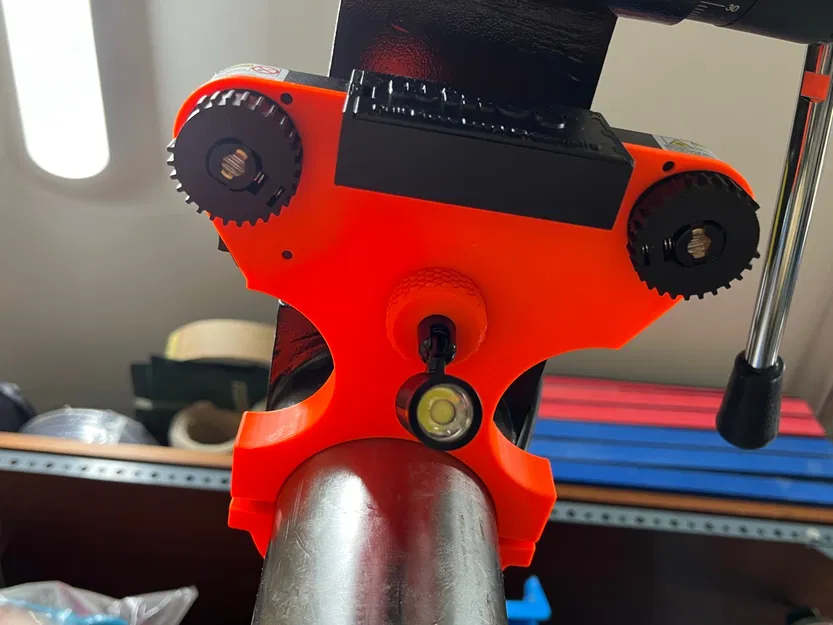

• luồn dây của phần 5 qua cụm A và cắm (ghép) cụm A với cụm B cho tới khi phần 5 nhô ra khỏi phần 2 khoảng 2 mm, sau đó bắt vít cố định lại (bắt phần 3 vào phần 2)

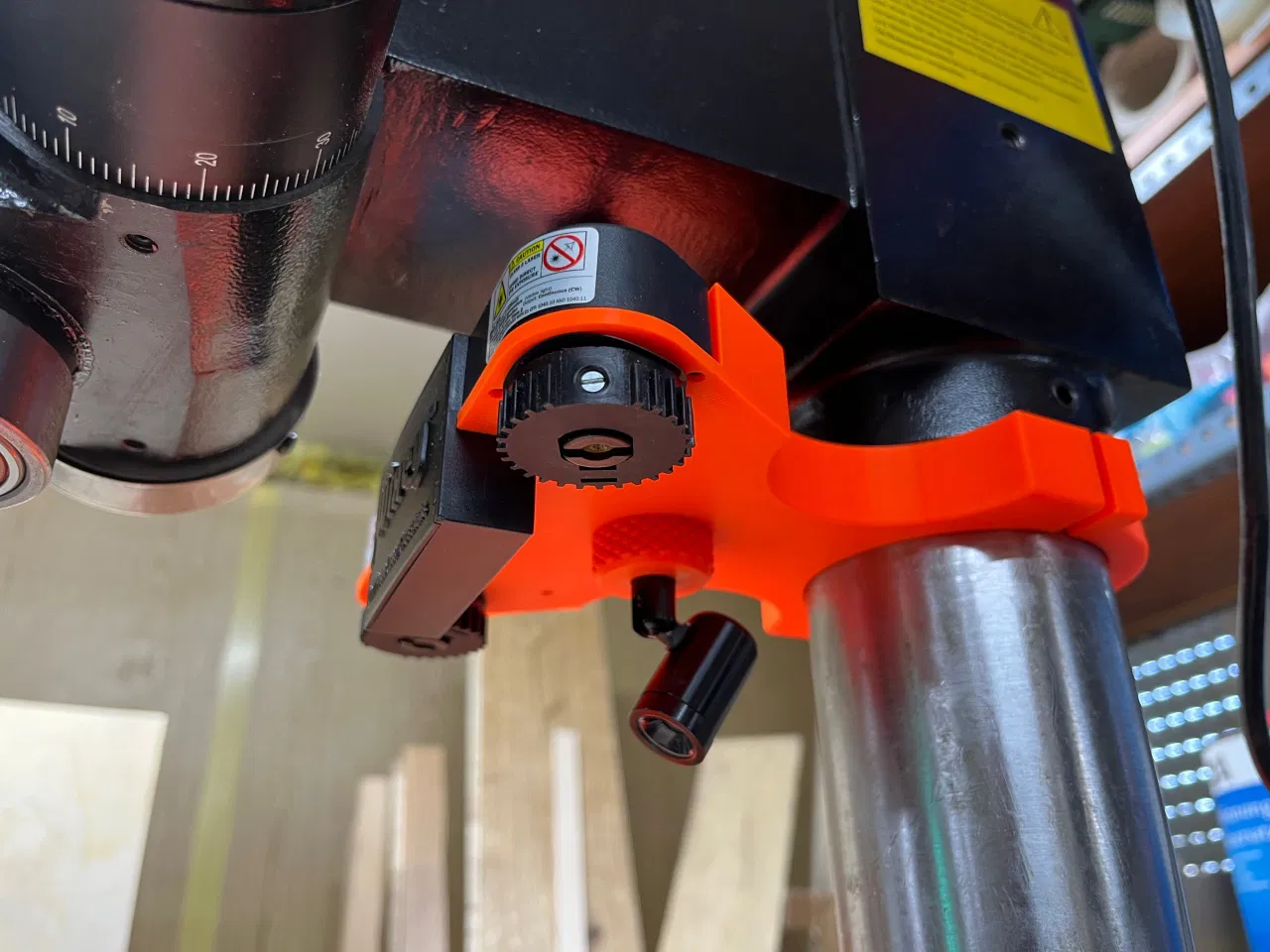

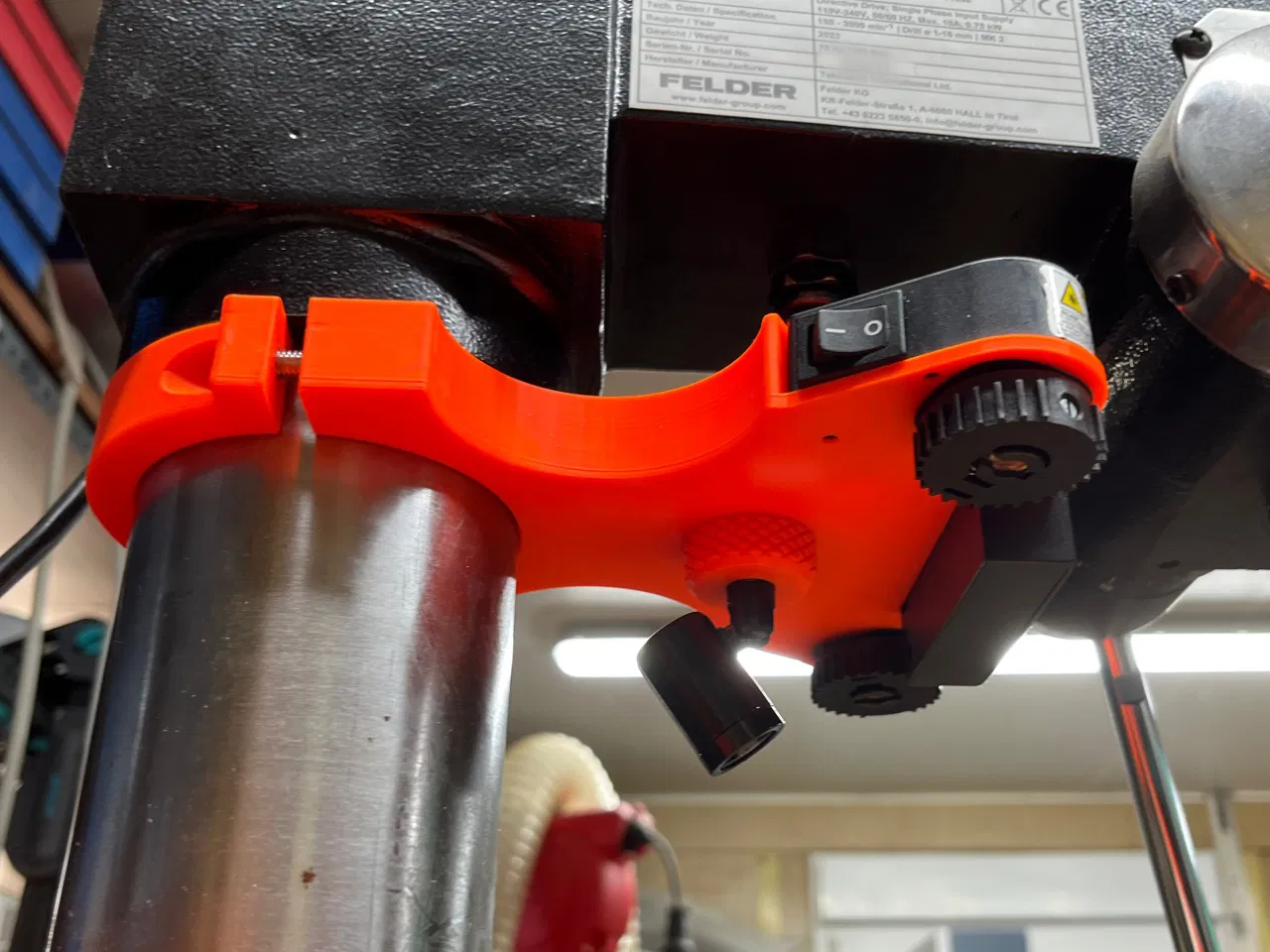

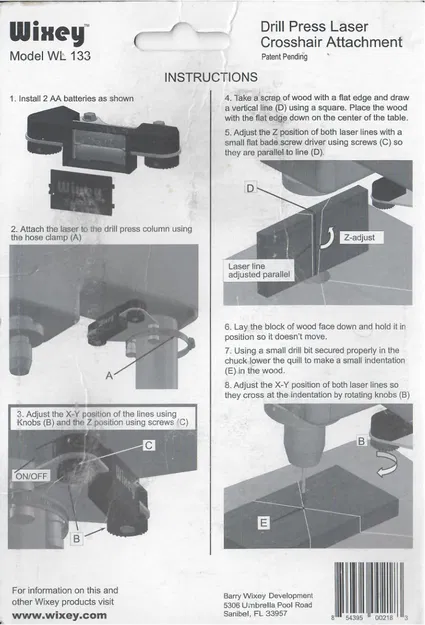

Bắt giá đỡ lên cột máy khoan bằng 2 con vít M6. Sau đó cắm lại đầu nối dây, rồi cân chỉnh laser chữ thập theo hướng dẫn gốc của Wixey.
