Spool thợ lặn (Diver spool) in 3D

Mình luôn muốn có một cái spool với những đặc điểm sau:

• nhẹ nhưng vẫn đủ cứng cáp
• quấn được ít nhất 15 m dây chắc, dây to

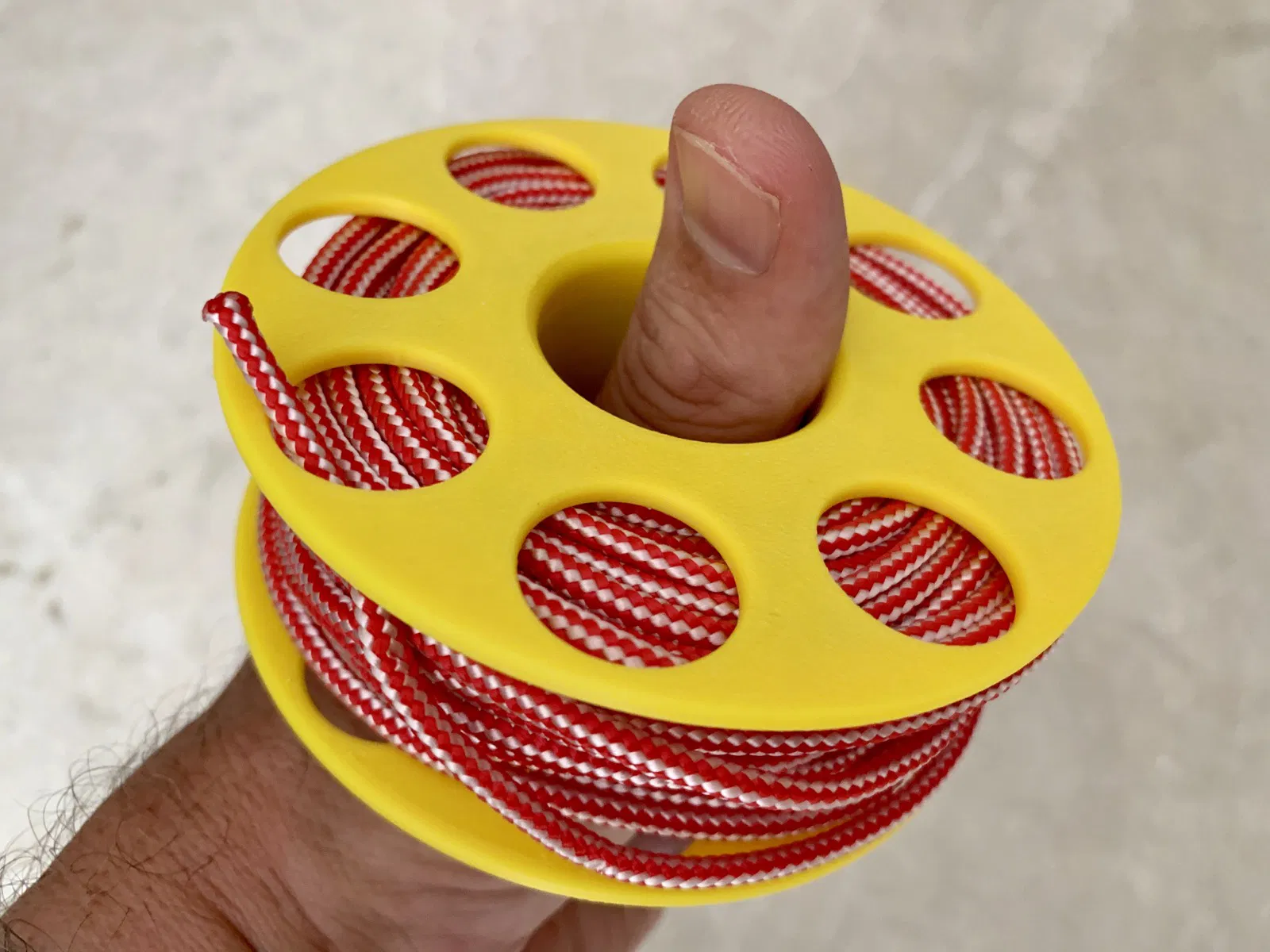

• lỗ giữa đủ để luồn ngón cái vào, kể cả khi đang mang găng neoprene
• đủ gọn để có thể tạo một vòng giữ quanh spool bằng ngón cái và ngón trỏ

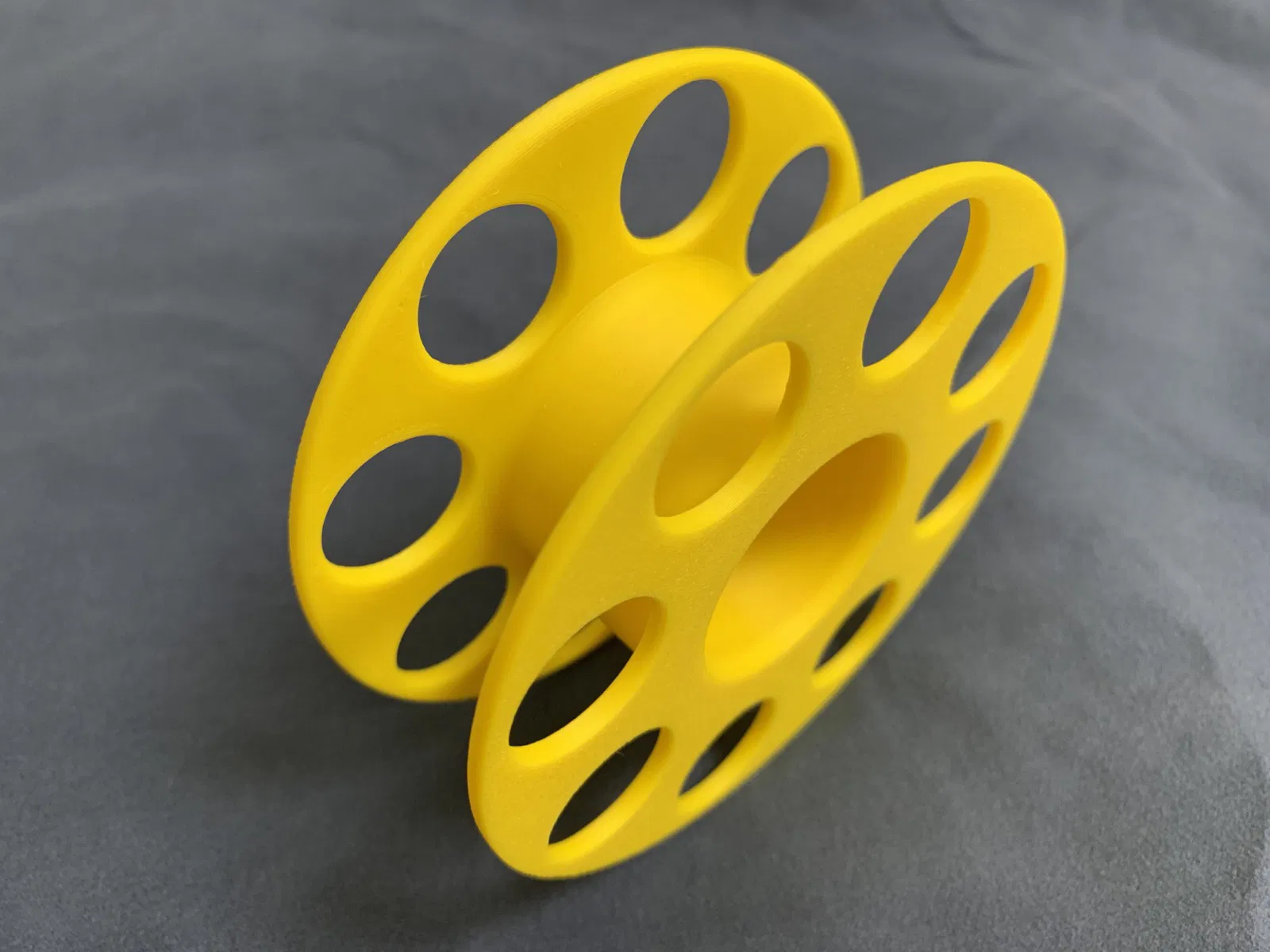

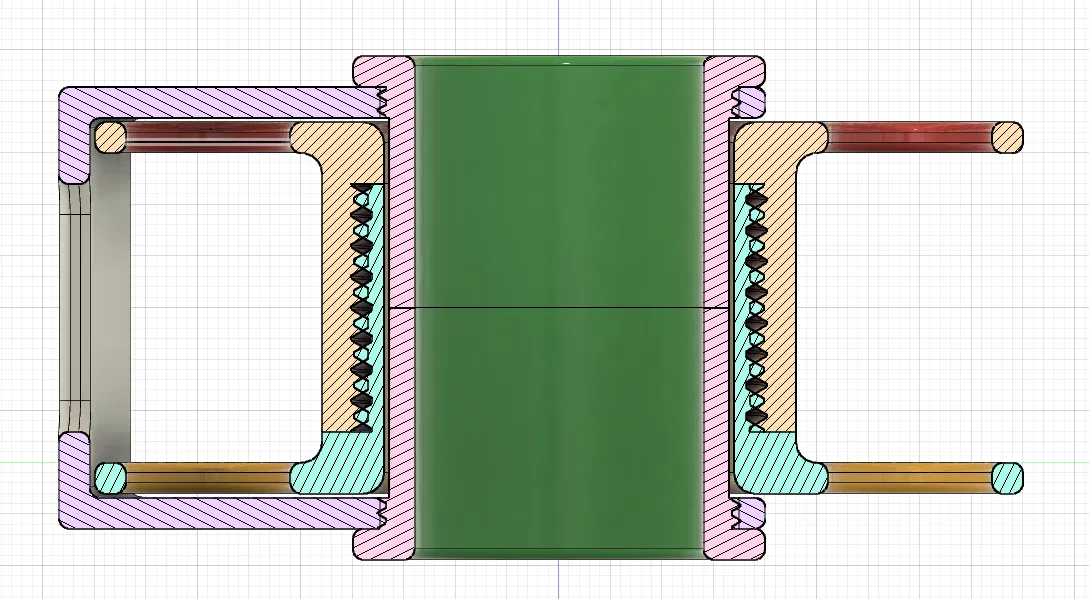

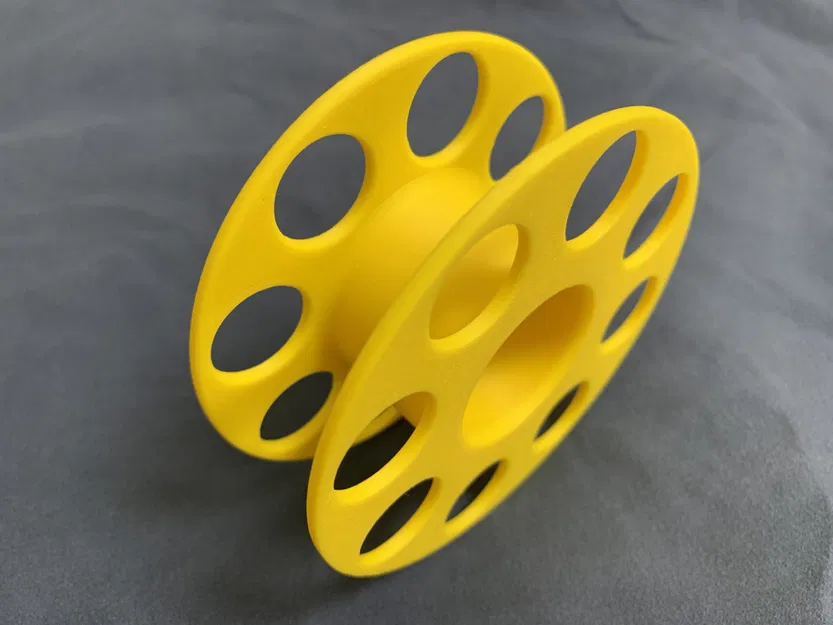

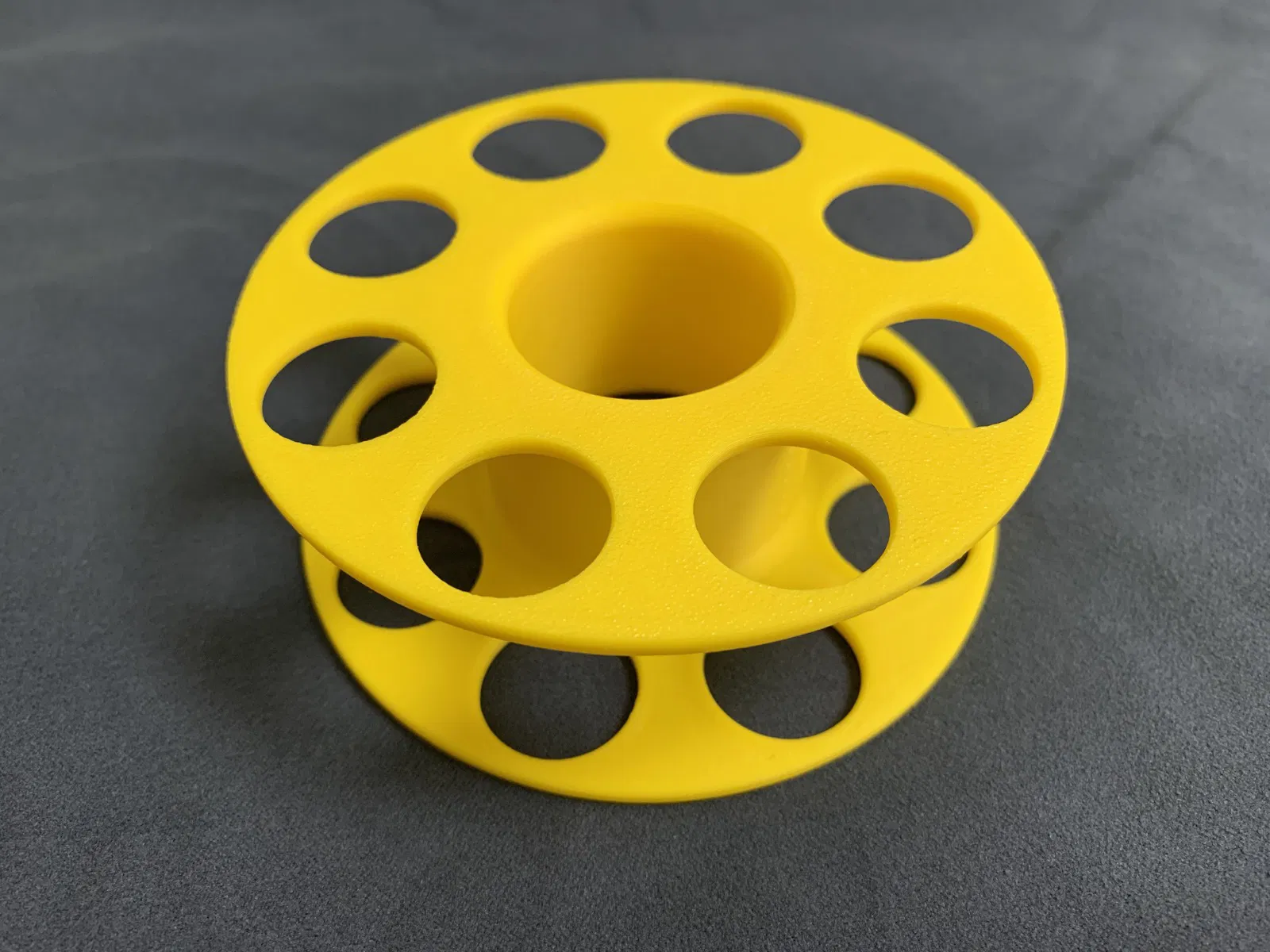

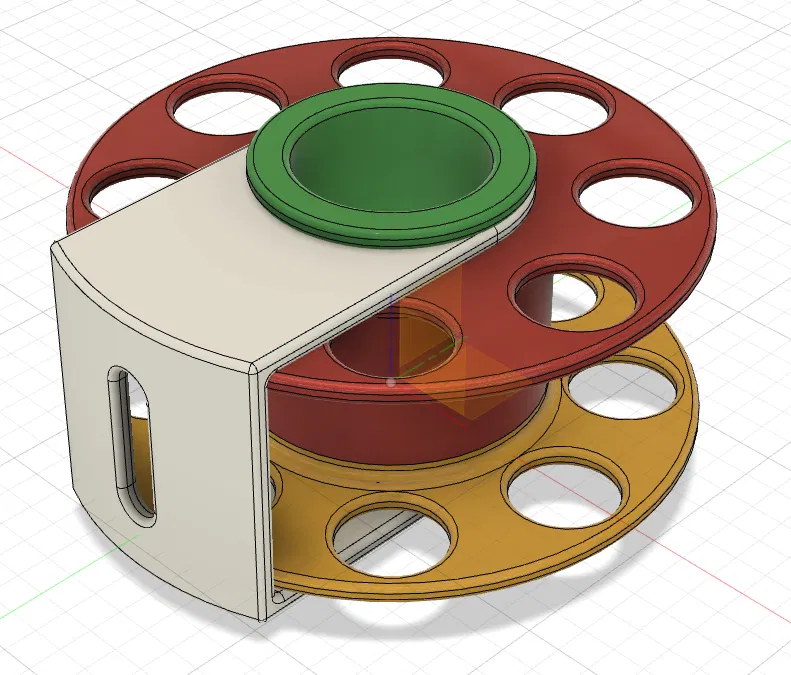

Thiết kế bằng Autodesk Fusion 360. Thiết kế dạng parametric: đổi tham số h_spool để chỉnh bề rộng (hoặc chiều cao – tuỳ bạn) của spool. Trong ảnh là bản rộng 30 mm với dây dài 13 m, dây tiện dụng tương đối dày (~=3 mm).

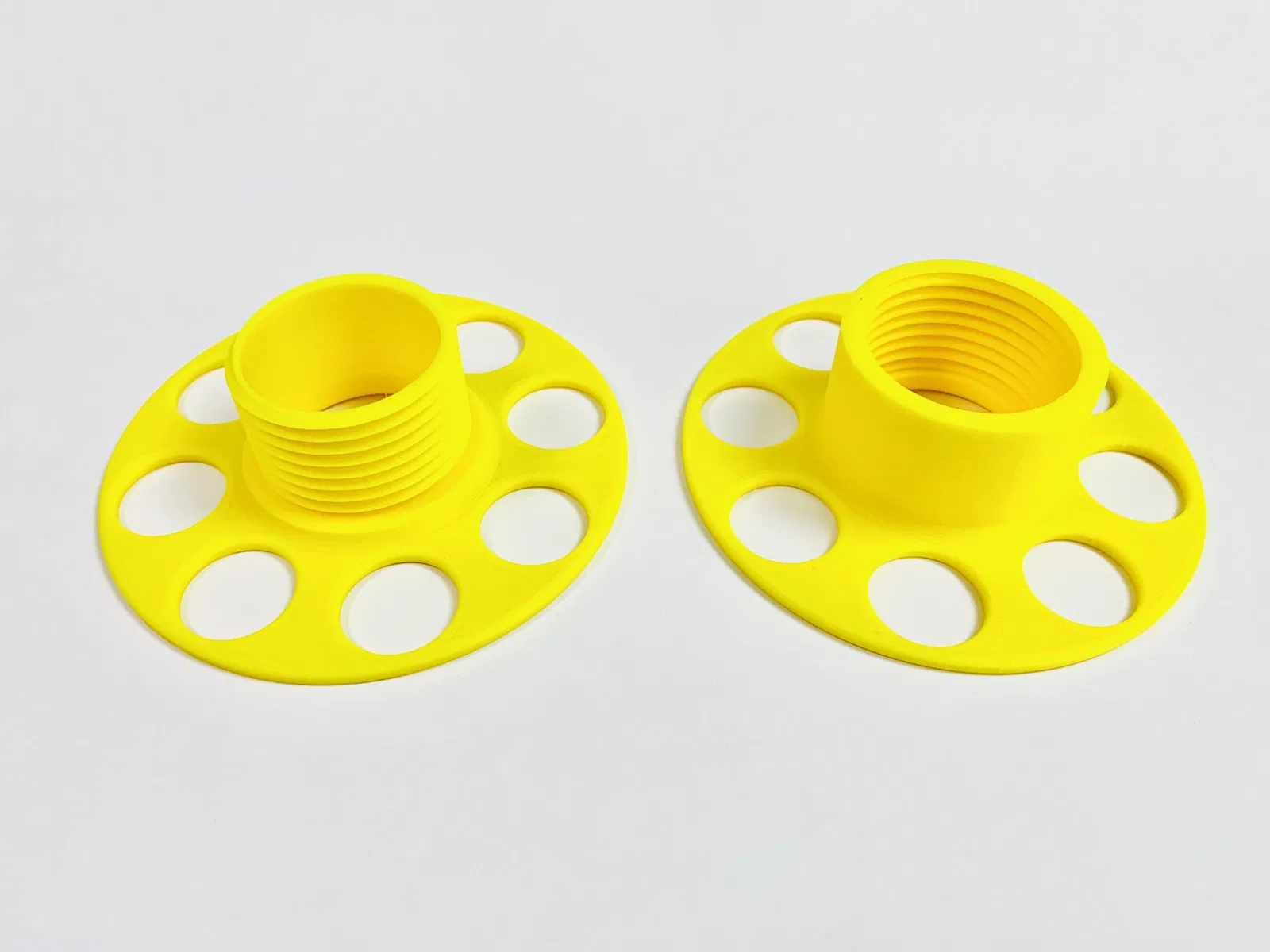

Lắp ráp thì chỉ cần vặn hai nửa lại với nhau. Ren đủ dài để siết chắc, nhưng nếu bạn muốn cố định hẳn thì cứ in bằng ABS rồi nhúng phần ren đực vào acetone trước.

Cập nhật #2024-07-09: Đã upload file nguồn Fusion 360.

Cập nhật #2024-07-18: Dựa trên góp ý người dùng, mình đã nới phần ren cái trong model thêm 0.1 mm.
