Dẫn hướng rãnh cho Makita MLT100 (Tischkreissäge Führungen)
Bộ insert/dẫn hướng cho rãnh dẫn hướng của Makita MLT100, lắp khít gần như không rơ và cao ngang mặt. Có file STEP (có/không lỗ) và Fusion360 để tùy chỉnh; thiết kế countersink cho vít gỗ đầu chìm cỡ 3.
Mô tả

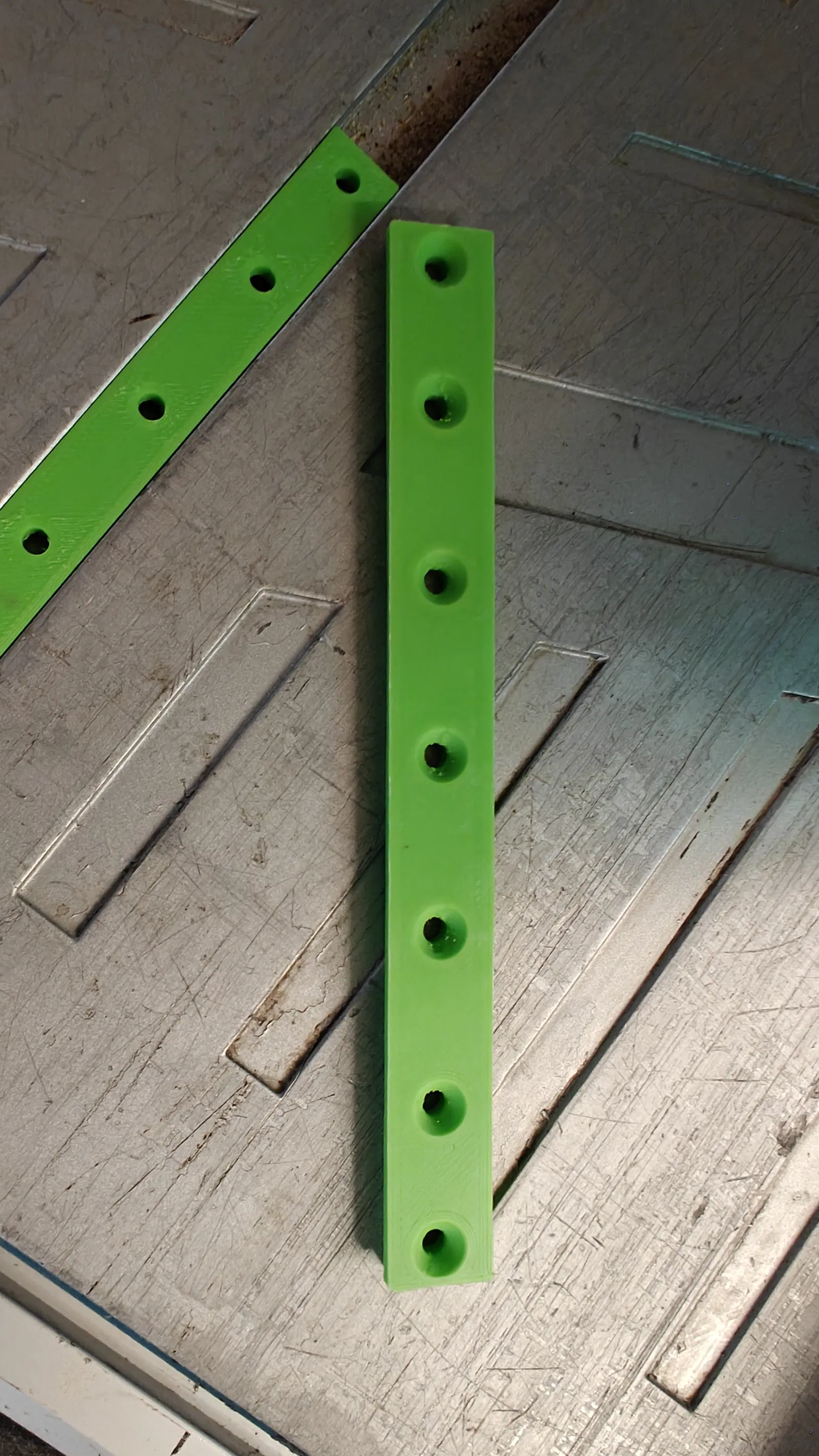

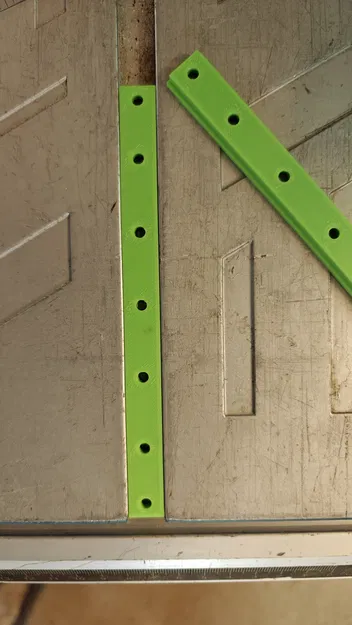

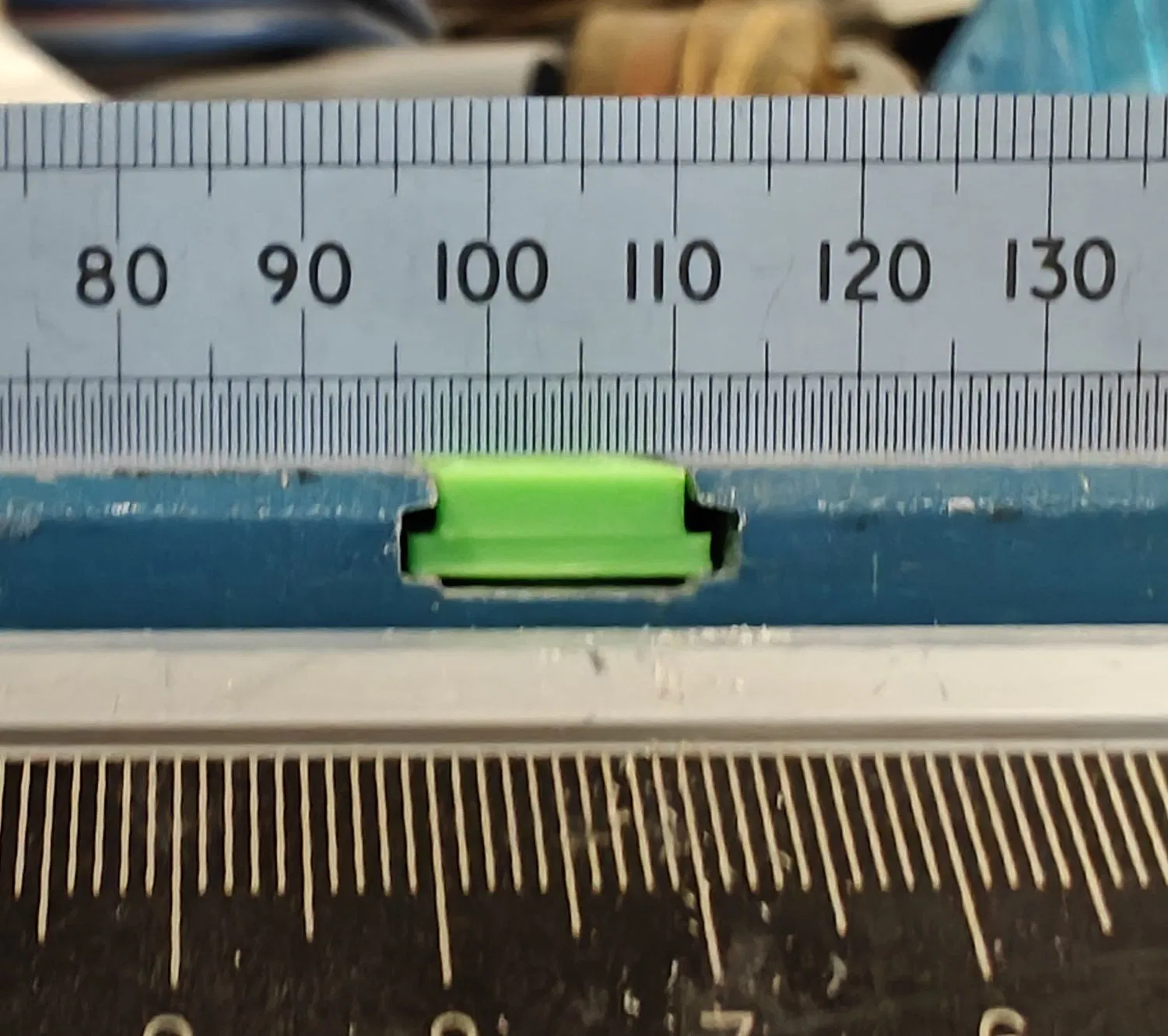

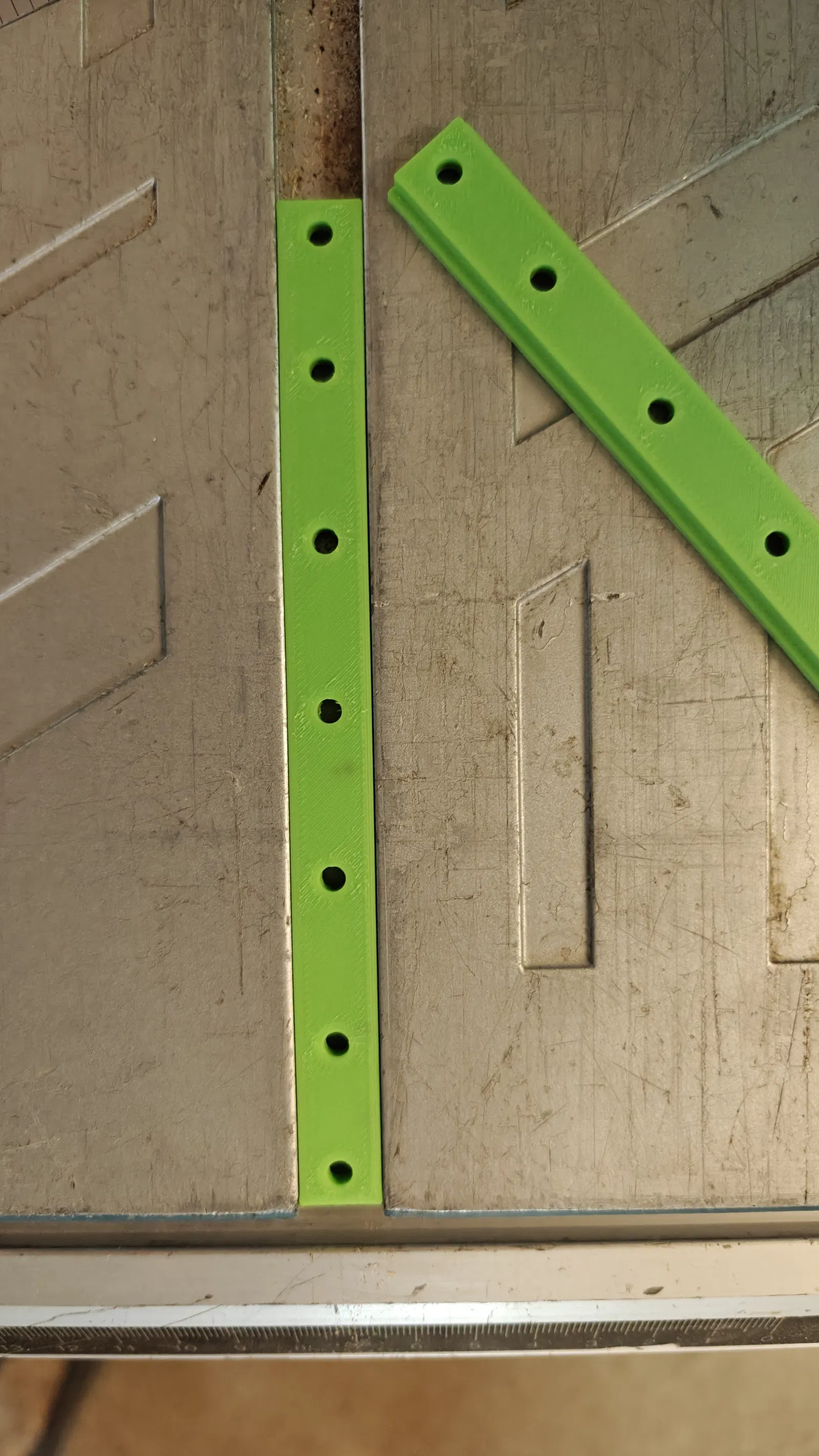

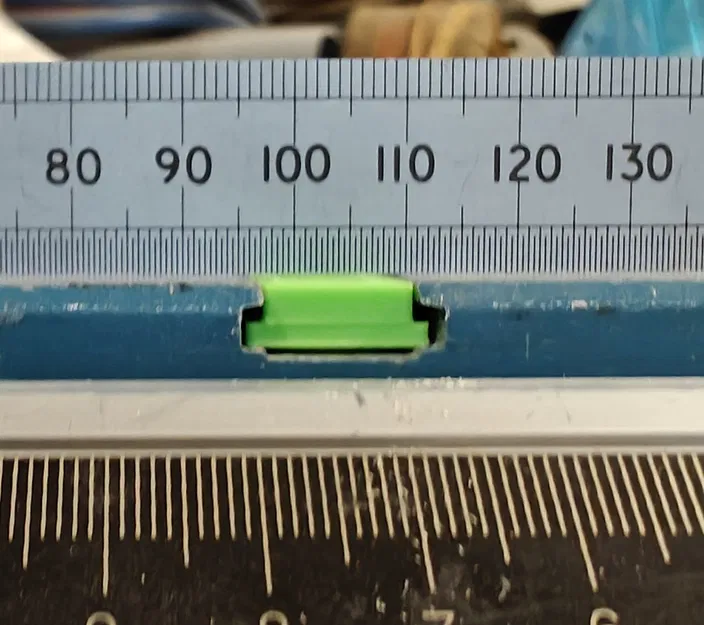

Mình có làm mấy cái insert cho rãnh dẫn hướng trên Makita của mình. Lắp vô rãnh gần như không có rơ ngang, chiều cao thì ngang mặt (bằng phẳng).
Trong phần đính kèm có nhiều mẫu STEP khác nhau: có lỗ khoan và không có lỗ.
Mình cũng upload luôn file Fusion360 để ai cần thì tự chỉnh sửa theo nhu cầu.

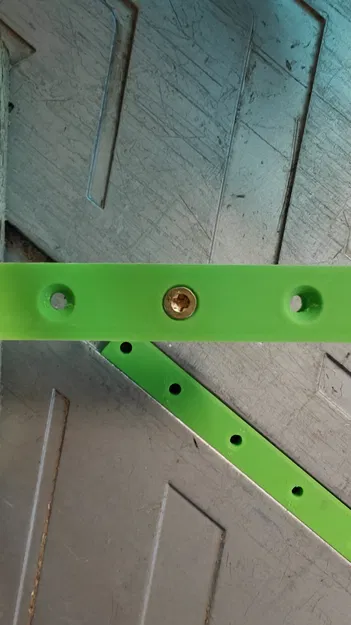

Phần khoét âm (countersink) ở mặt dưới được thiết kế cho vít gỗ đầu chìm cỡ 3.

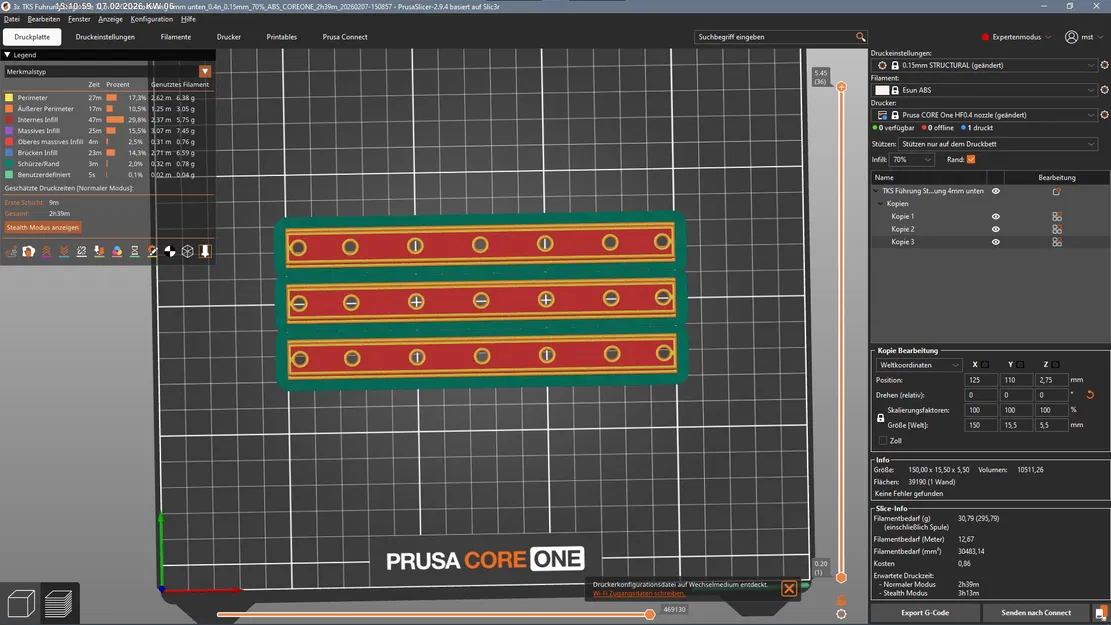

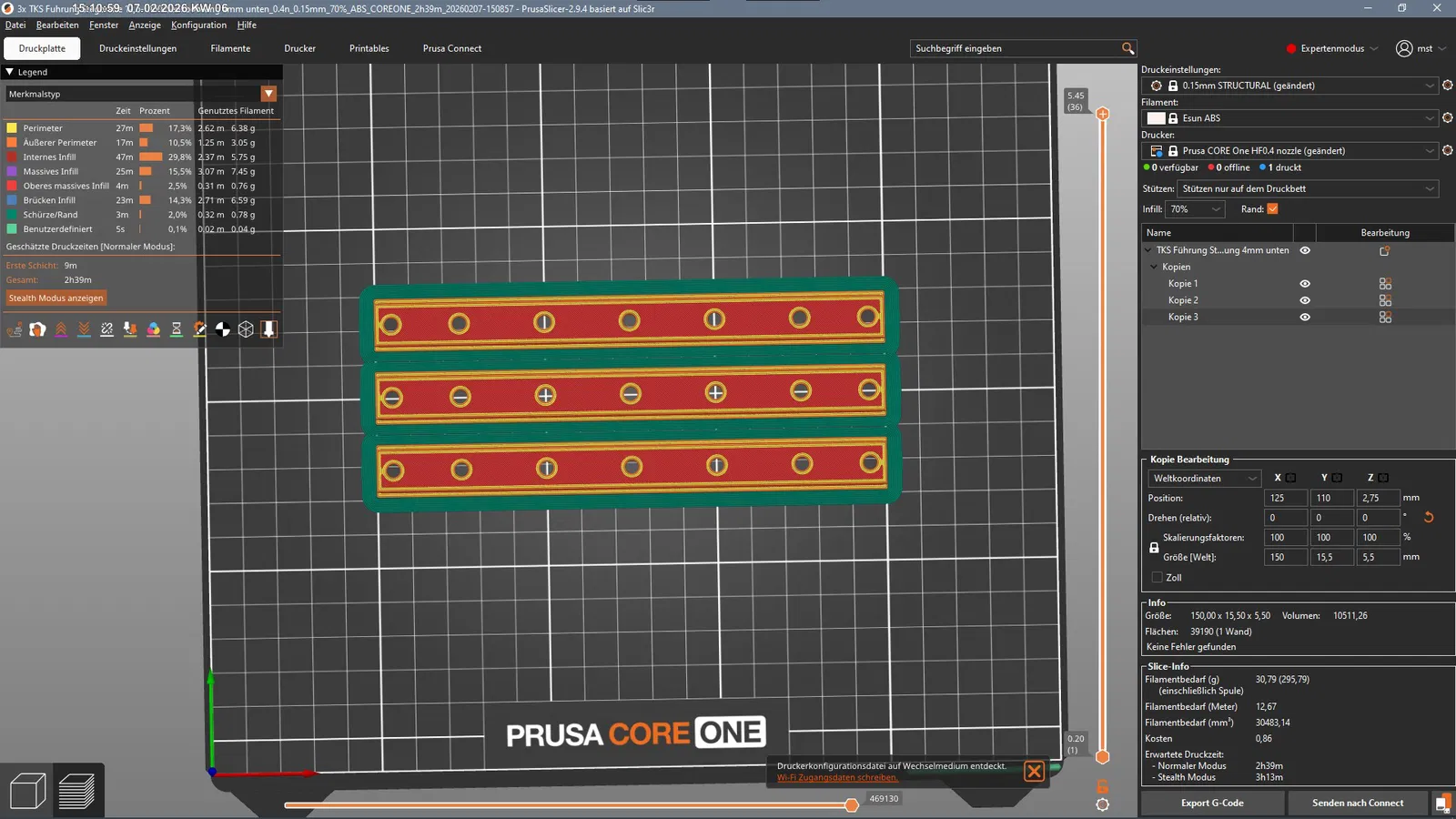

Mình in bằng eSun ABS+, layer height 0,15mm (Structural), 70% infill kiểu honeycomb 3D.
3 perimeters theo phương đứng
Cứ mỗi 4 lớp thì có 1 lớp infill đặc
