Thay thế nhôm định hình 1515 cho BeamCase SW (205mm + STEP tùy chỉnh)
Bộ 1515 extrusion thay thế cho BeamCase SW, dùng beam dài 205mm để rút tổng chiều dài case còn 225mm. Có 2 file STEP (205mm nguyên khối và bản 2 body để kéo dài tùy ý). Dùng insert ren M3.
Mô tả

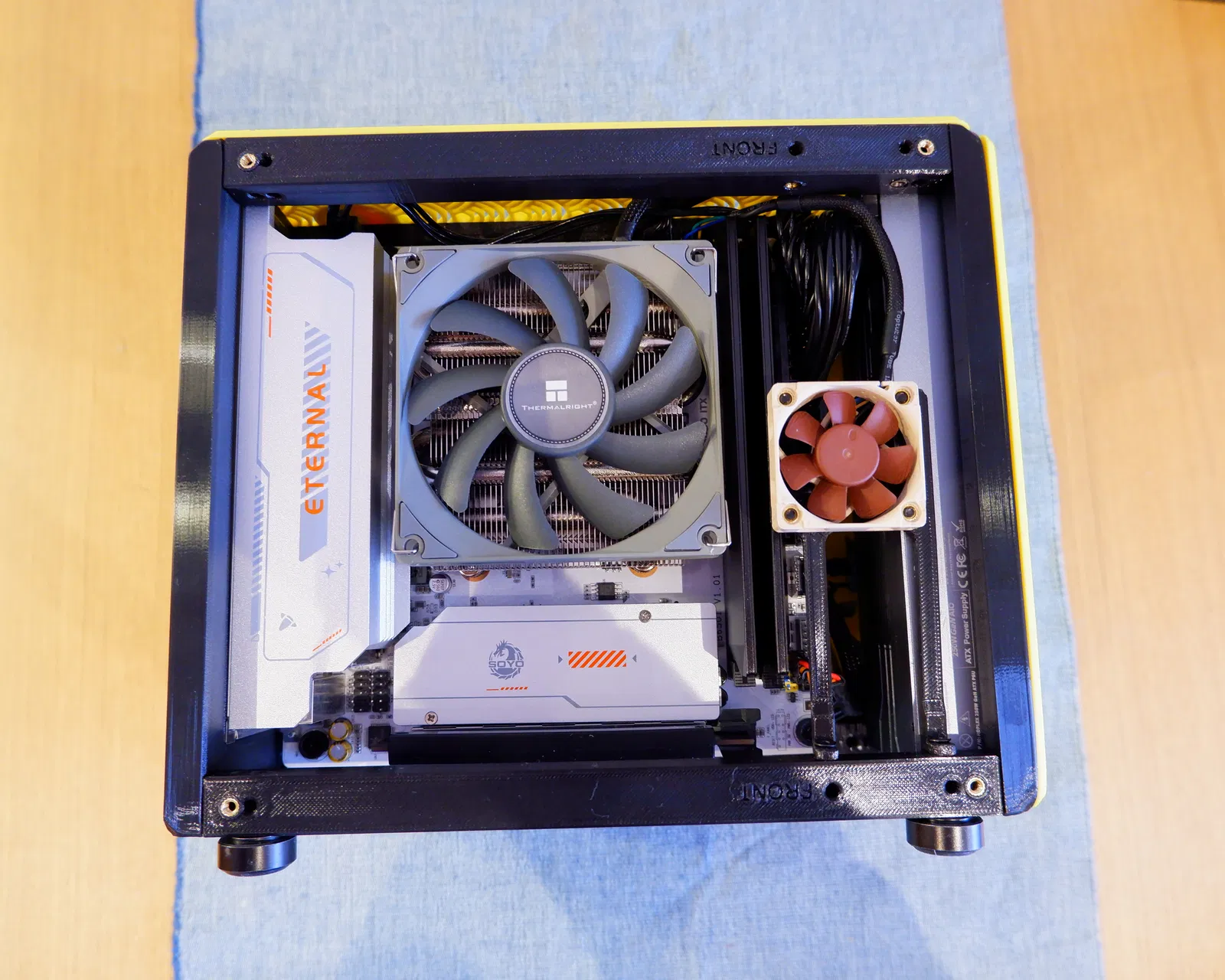

Mình đã mod BeamCase SW để dùng bộ nguồn HDPlex GaN 250W gắn chìm vào panel mặt trước của case, và mình làm bộ makerbeam replacement in 3D này để rút ngắn tổng chiều dài case xuống còn 225mm (giảm 95mm) bằng cách dùng các thanh beam dài 205mm. Mình chia sẻ file này phòng khi có ai muốn làm giống vậy.

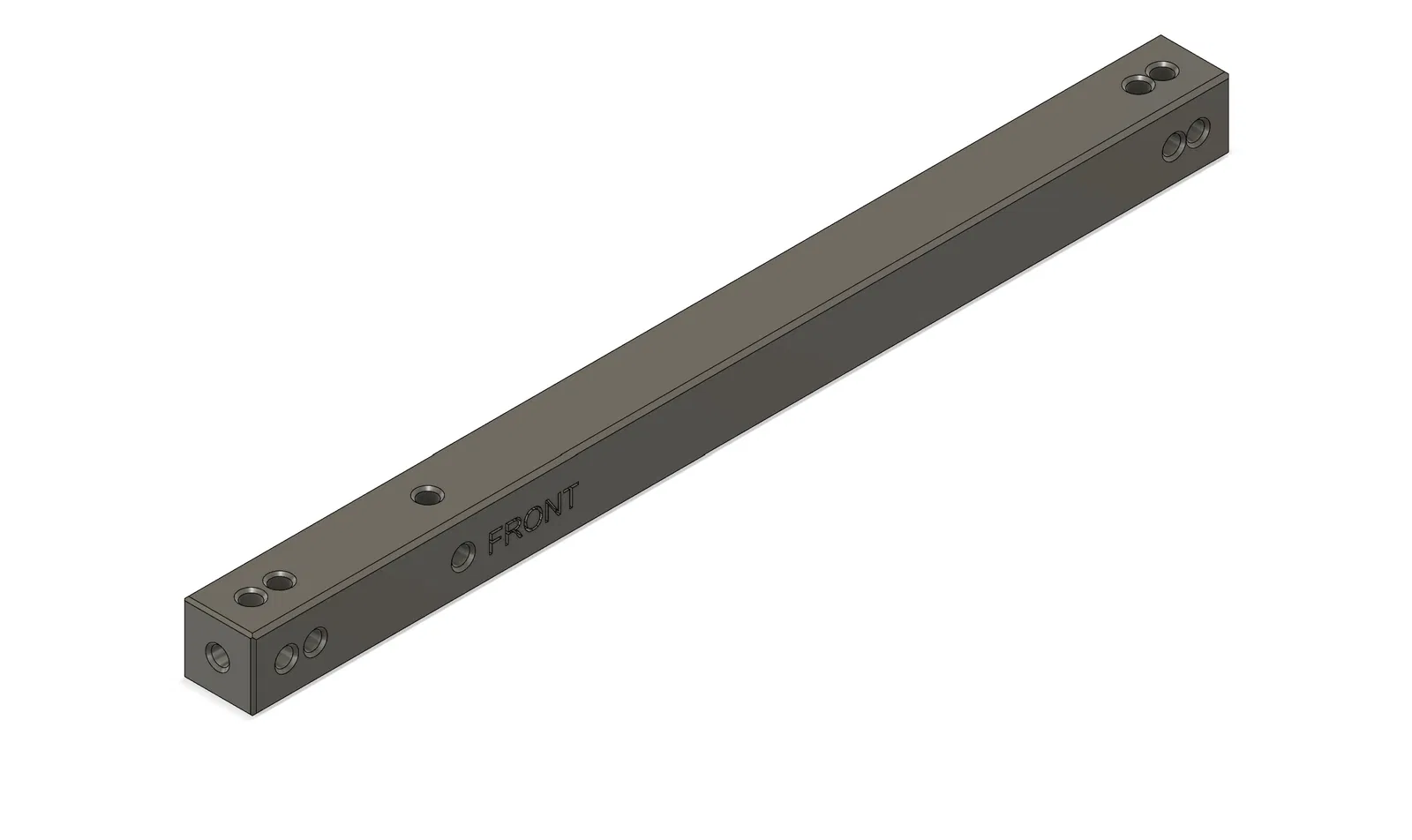

Mình cũng đã kèm theo hai file STEP: - Một file cho thanh 205mm nguyên khối - Một file gồm 2 body để dễ kéo dài ra bất kỳ chiều dài nào bạn muốn.
Dùng insert ren M3 ở những vị trí cần bắt vít. Thanh beam có đầu phía trước case và đầu phía sau case, nhưng các lỗ đều giống nhau ở mọi mặt nên xoay hướng nào cũng không quan trọng.
