Khay đỡ tay cầm Quest “đáy hở” cho Dodgy Arcade2TV-XR

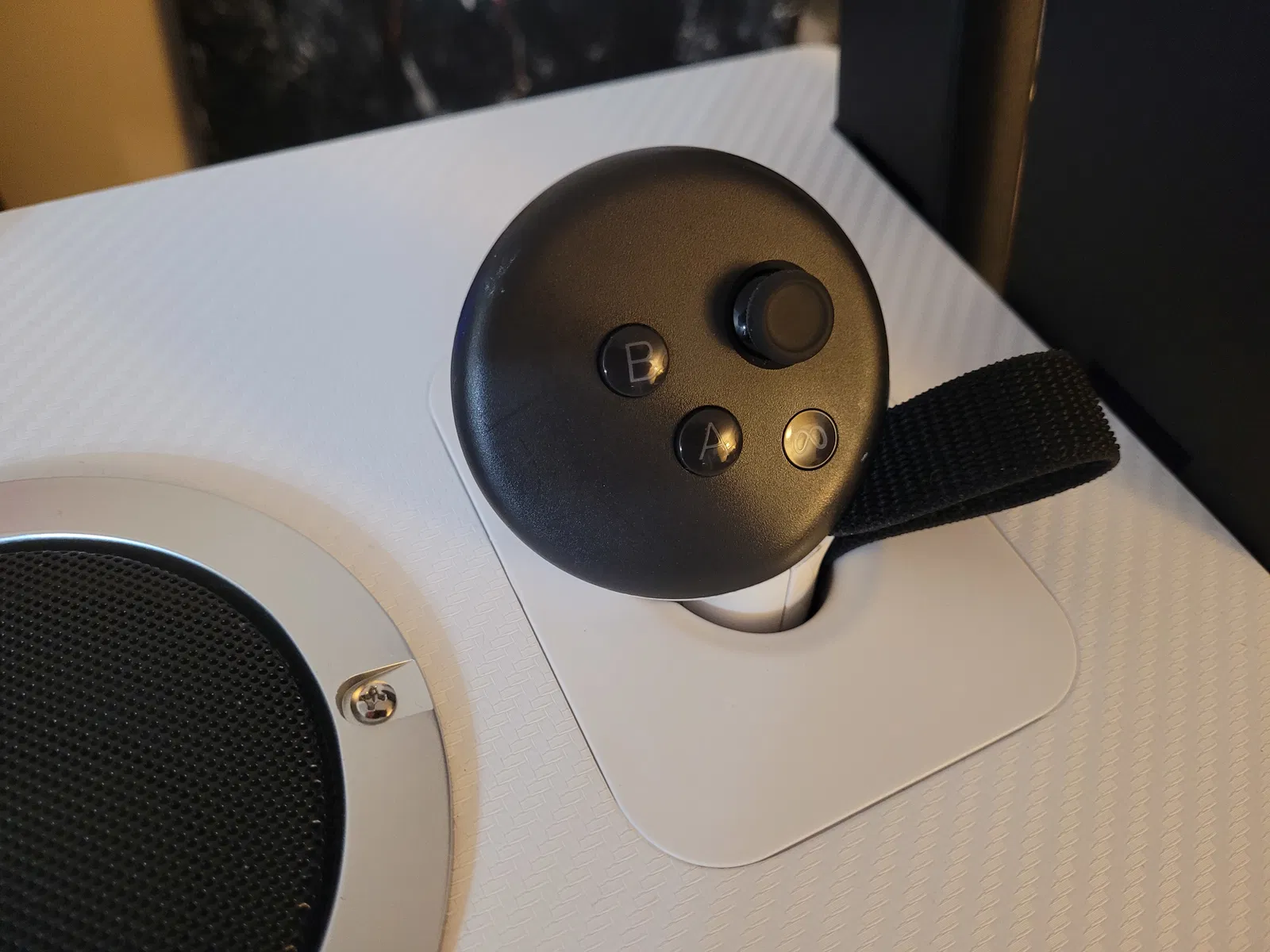

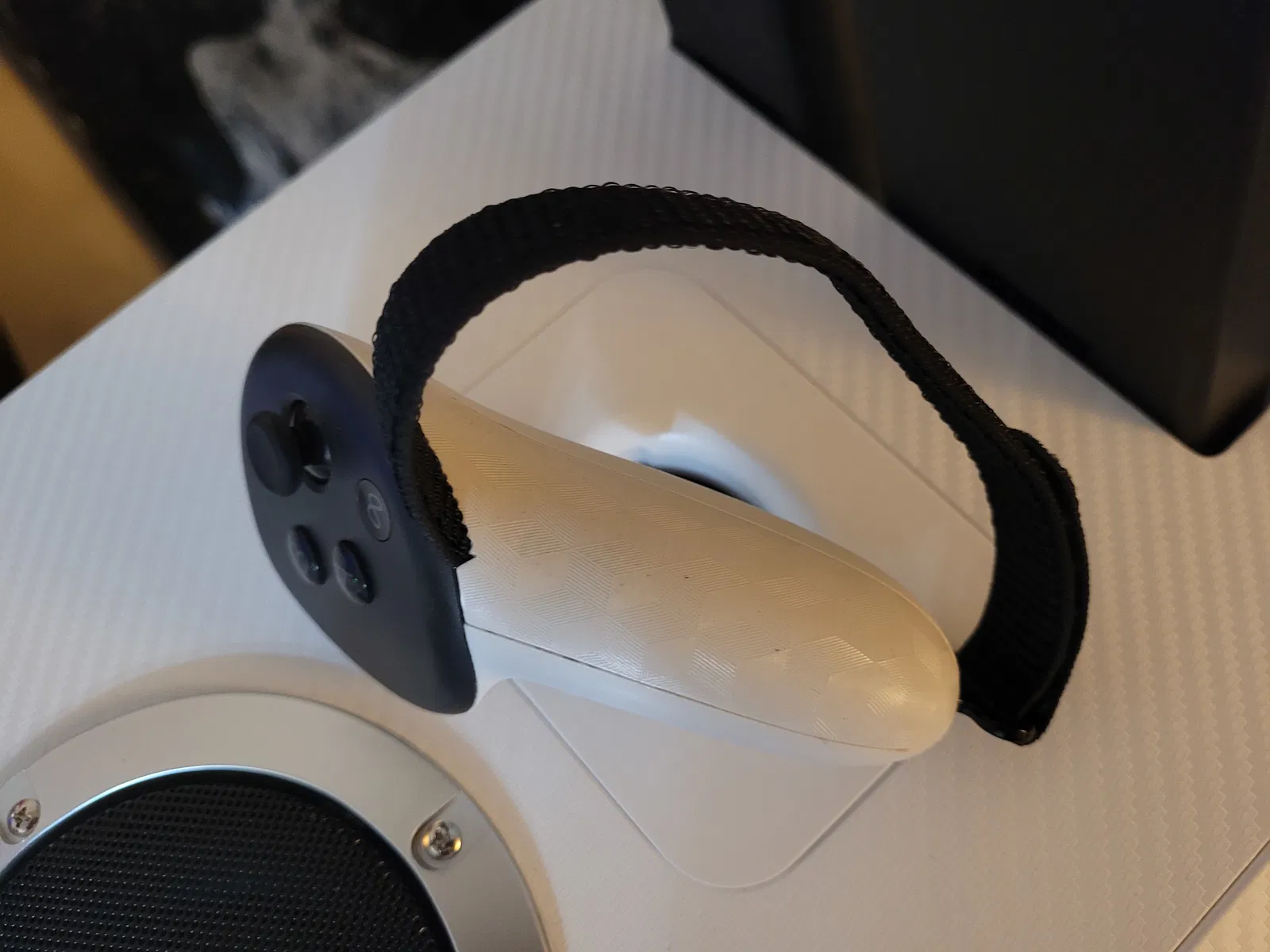

File này là phần thay thế cho khay đỡ (cradle) tay cầm Quest VR trên bộ điều khiển X-Arcade Arcade2TV-XR. Mình mua dây đeo (straps) cho tay cầm và cái vòng/loop nó thêm ở phía dưới làm tay cầm không thể trượt vào hết trong Arcade2TV. Với Pinball FX VR thì vậy cũng tạm ổn, nhưng Arcade Ranger lại “kén” vị trí tay cầm hơn nhiều. Mình giải quyết bằng cách thiết kế một cradle mới, cắt bỏ phần đáy để linh hoạt hơn.

Hướng dẫn: (Không phải lỗi của mình nếu bạn làm hư nha)

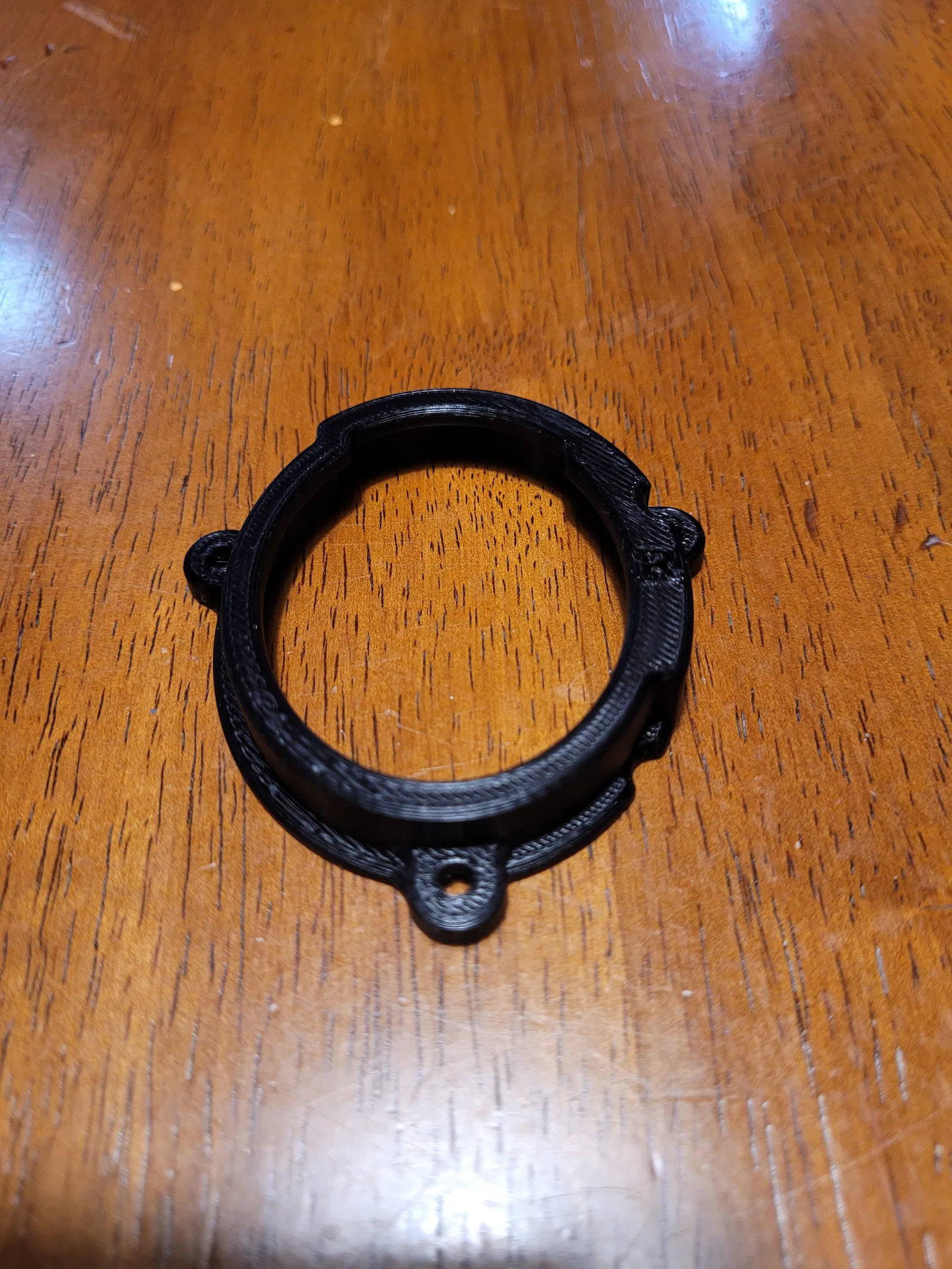

• In (print) cradle đáy hở (bottomless) bên trái và bên phải. Khuyến nghị dùng supports.

• Bạn sẽ cần tua vít Philips, và nếu có cái stand thì cần thêm lục giác 4mm. (Hoặc lục giác 5/32"—cái này không hiểu sao lại có trong bộ lục giác của mình. Thật ra cái lục giác giấu dưới máy cũng có thể dùng được, mà mình quên mất.)

• Rút hết mọi thứ khỏi Arcade2TV.

• Tháo nắp trên. Mình làm được việc này khá cẩn thận mà không cần tháo bộ điều khiển ra khỏi stand. Có ba con ốc ở phía sau và mỗi bên hông một con. Ốc bên hông nằm dưới các rail guides nếu bạn có stand. Bạn sẽ phải tháo hai ốc lục giác ở mỗi rail guide và nhấc rail guides ra để tới được các con ốc. Nhớ để ý các lò xo (springs) cũng nằm dưới rail guides.

• Sắp xếp nắp trên cho bạn có thể thao tác mặt dưới của nó mà không làm căng/giật bất kỳ sợi dây nào.

• Tháo hai khung cradle (cradle frames). Mỗi khung có hai con ốc ở một bên kèm hai long đền (washers). Bên còn lại chỉ cần gài/đòn bẩy vào đúng chỗ, không có ốc. Nếu bạn chỉ lật nắp trên lại rồi tựa vào stand giống mình, cẩn thận kẻo làm rớt ốc vào trong Arcade2TV.

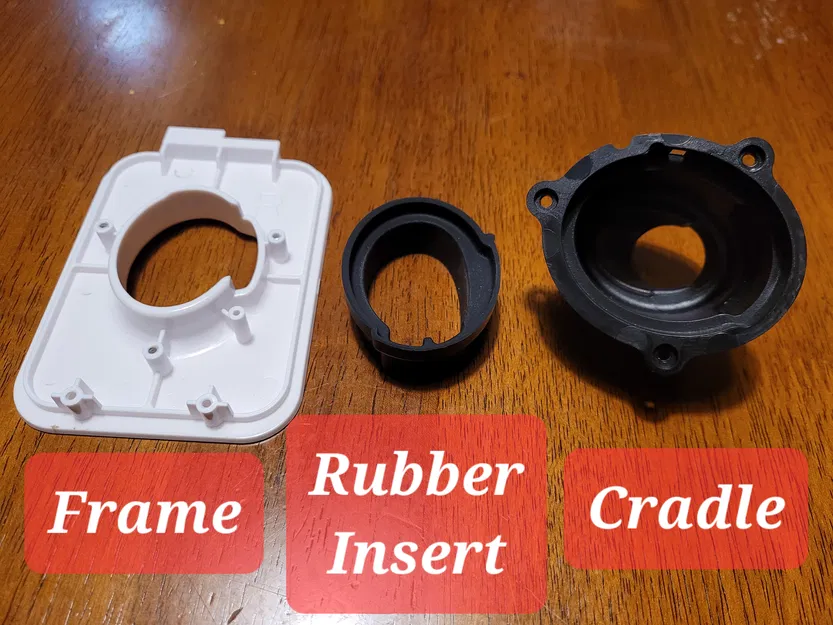

• Có khung trái và khung phải, miếng cao su (rubber inserts), và cradle. Khung có ký hiệu L và R. Cradle gốc không có ghi, nhưng cradle thay thế bạn in ra thì có. Phần cao su không có ghi, nhưng nó chỉ lắp “ngọt” theo đúng một chiều.

• Có ba con ốc dùng để bắt cradle nhựa đen vào từng khung. Tháo ba con ốc đó, nhấc cradle ra khỏi khung, rồi lấy miếng cao su ở trong cradle ra.

• Giờ gắn các miếng cao su vào cradle đáy hở bạn đã in. Cradle đáy hở mới chỉ có nhiệm vụ giữ cao su đúng vị trí, còn cao su mới là phần giữ tay cầm.

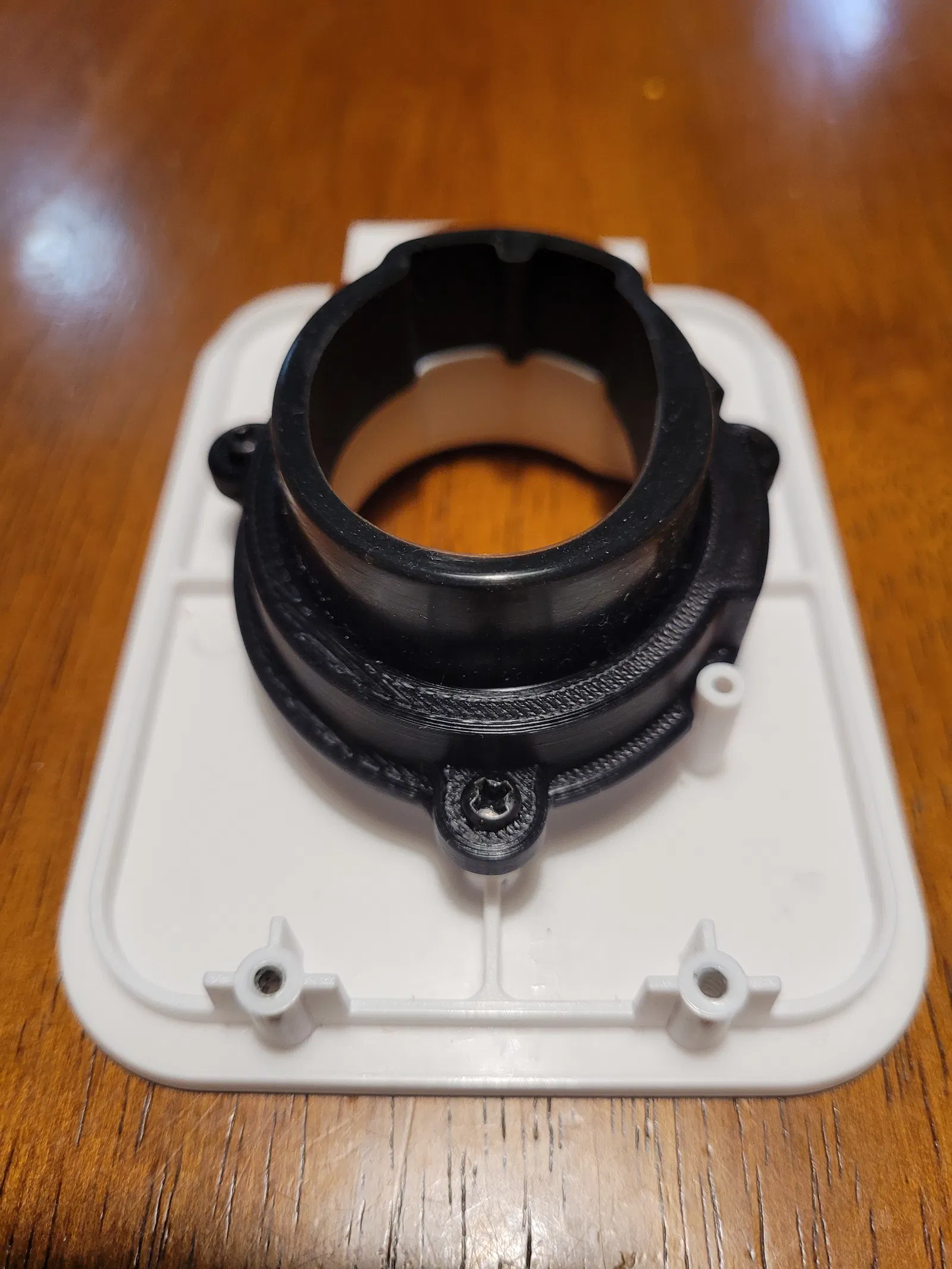

• Đặt cradle vào khung, khớp trái với trái và phải với phải. Bắt lại bằng ba con ốc.

• Gắn các khung trở lại vào phần nắp trên của bộ điều khiển và bắt lại bằng hai con ốc kèm long đền cho mỗi khung.

• Gắn lại nắp trên và các rail guides hai bên (nếu có). Ba con ốc phía sau, mỗi bên một con, và với mỗi rail guide sẽ có hai ốc lục giác cùng hai lò xo.

P.S. Nhân tiện, khen X-Arcade một cái vì thiết kế dạng modular nên làm dự án này nhẹ nhàng ghê.
