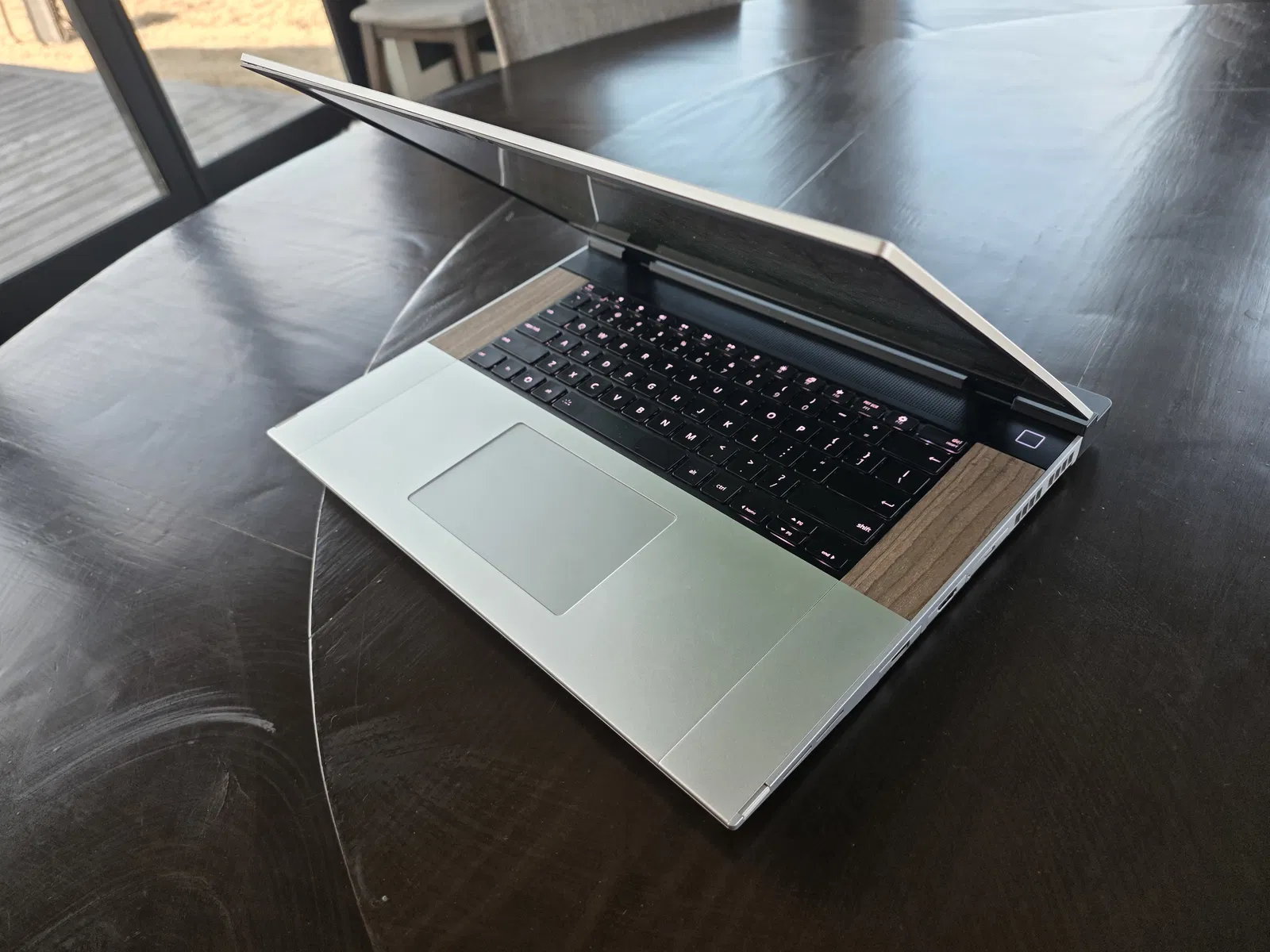

Khung spacer Framework 16

Đây là quy trình mình làm:

Vật liệu mình dùng:

1. Tấm walnut ply dày 1/16" (thường dùng để laser cutting)

2. Spacer sẵn có để “mổ” lấy linh kiện

3. Keo CA (mình dùng Starbond, nhưng super glue nào cũng được)

4. Polyurethane dạng wipe-on

Dụng cụ cần: bất cứ thứ gì bạn dùng để cắt vật liệu! Mình dùng dao rọc giấy và thước, nhưng có laser cutter thì lý tưởng nhất.

Quy trình:

1. In phần 3D. Không cần support, chỉ cần đặt mặt phẳng úp xuống. In xong nó sẽ rất mỏng và khá khó gỡ khỏi bed. Lúc bóc ra có bị cong nhẹ chút cũng không sao.

2. Cắt miếng gỗ/tấm vật liệu. Mình làm bằng cách kê spacer gốc lên tấm gỗ rồi vẽ theo, sau đó dùng thước và dao rọc giấy rạch nhiều lần nhẹ (rất nhiều lần). Nhớ là đừng cắt phần tab ở phía trên. Kích thước cuối cùng cỡ khoảng 33mm x 114mm, nhưng mình cứ thử lắp (dry fit) rồi chỉnh đến khi vừa khít. Mình chà nhám nhẹ với giấy nhám 400 grit và phủ vài lớp wipe-on polyurethane. Nhớ phủ finish cả hai mặt như nhau để hạn chế cong vênh.

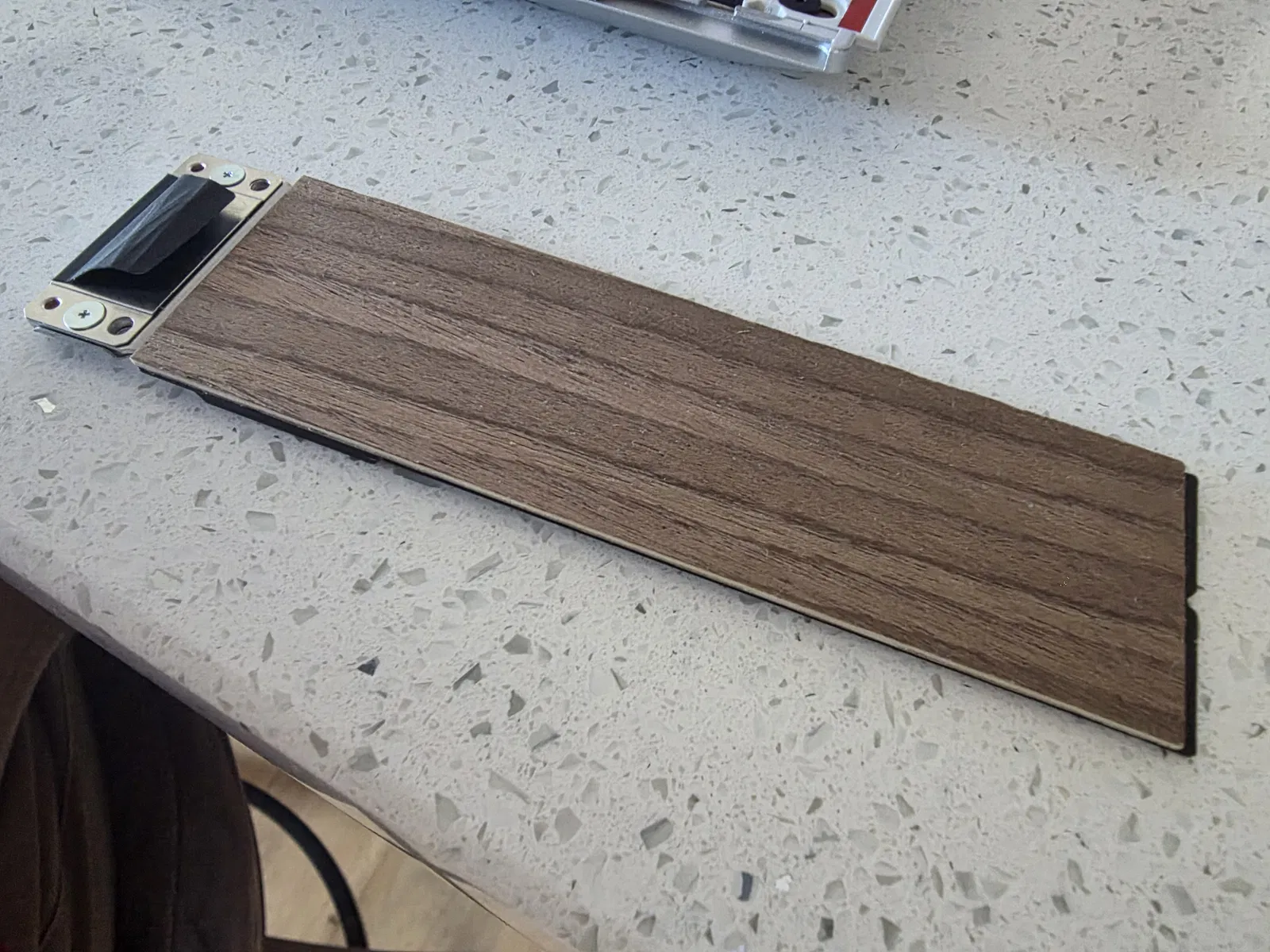

3. Dán mặt phẳng của miếng in lên miếng gỗ bằng một lượng nhỏ keo CA. Canh miếng in 3D sao cho đầu của hai đường mảnh ở phía dưới nằm đúng vào hai góc của miếng gỗ.

4. Tháo miếng đệm cao su (rubber pad) khỏi spacer gốc. Mình chỉ cần cạy lên bằng móng tay là ra.

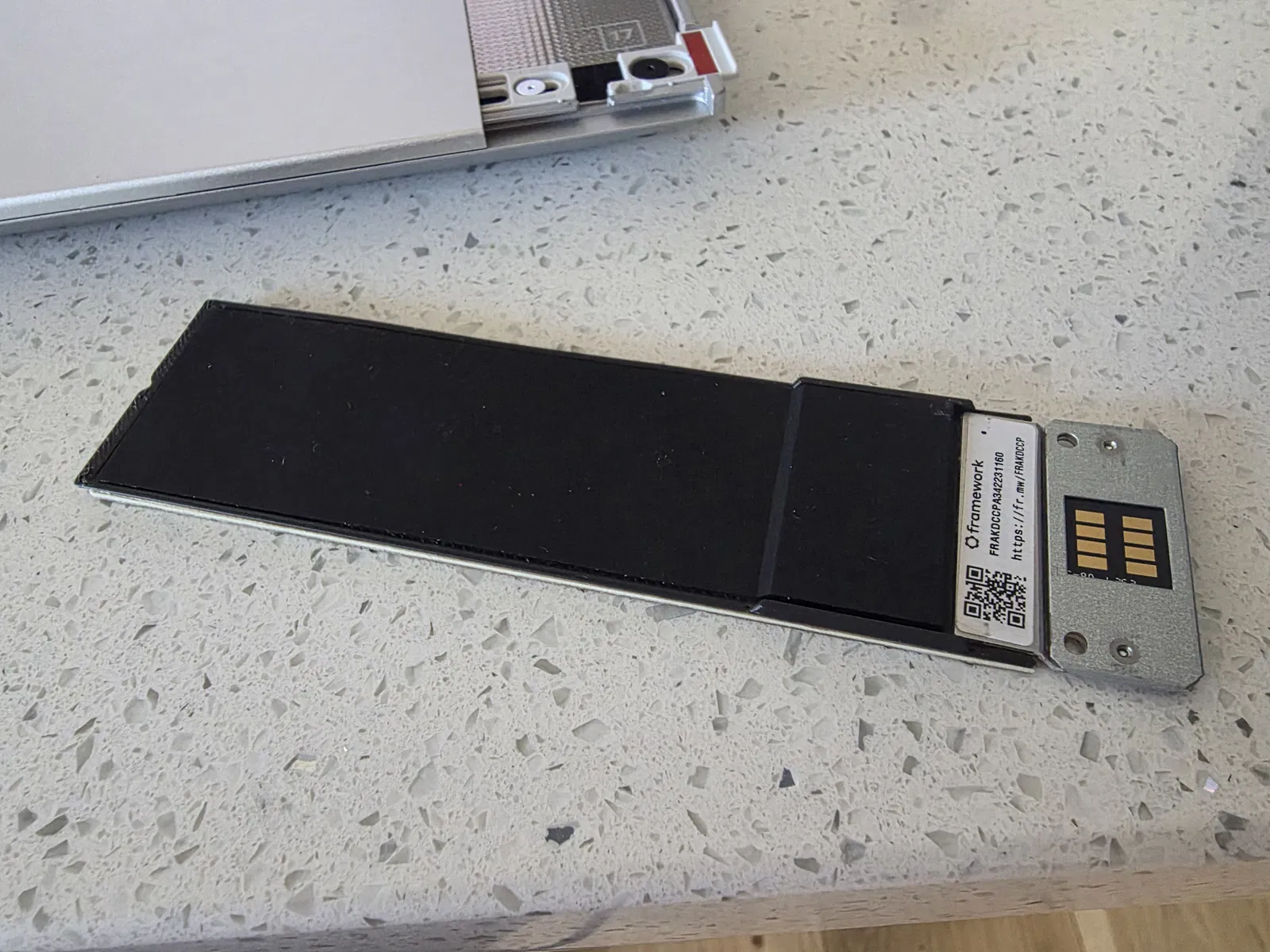

5. Lấy miếng kim loại ra khỏi spacer gốc. Mình lắc nhẹ qua lại đến khi nó tuột ra. Cẩn thận đừng làm cong nó.

6. Ướm thử (dry fit) miếng kim loại và miếng gỗ để xem nó khớp/canh như thế nào.

7. Dán miếng kim loại vào đúng vị trí nằm giữa hai phần mảnh mà mình đã canh theo góc ở bước trước.

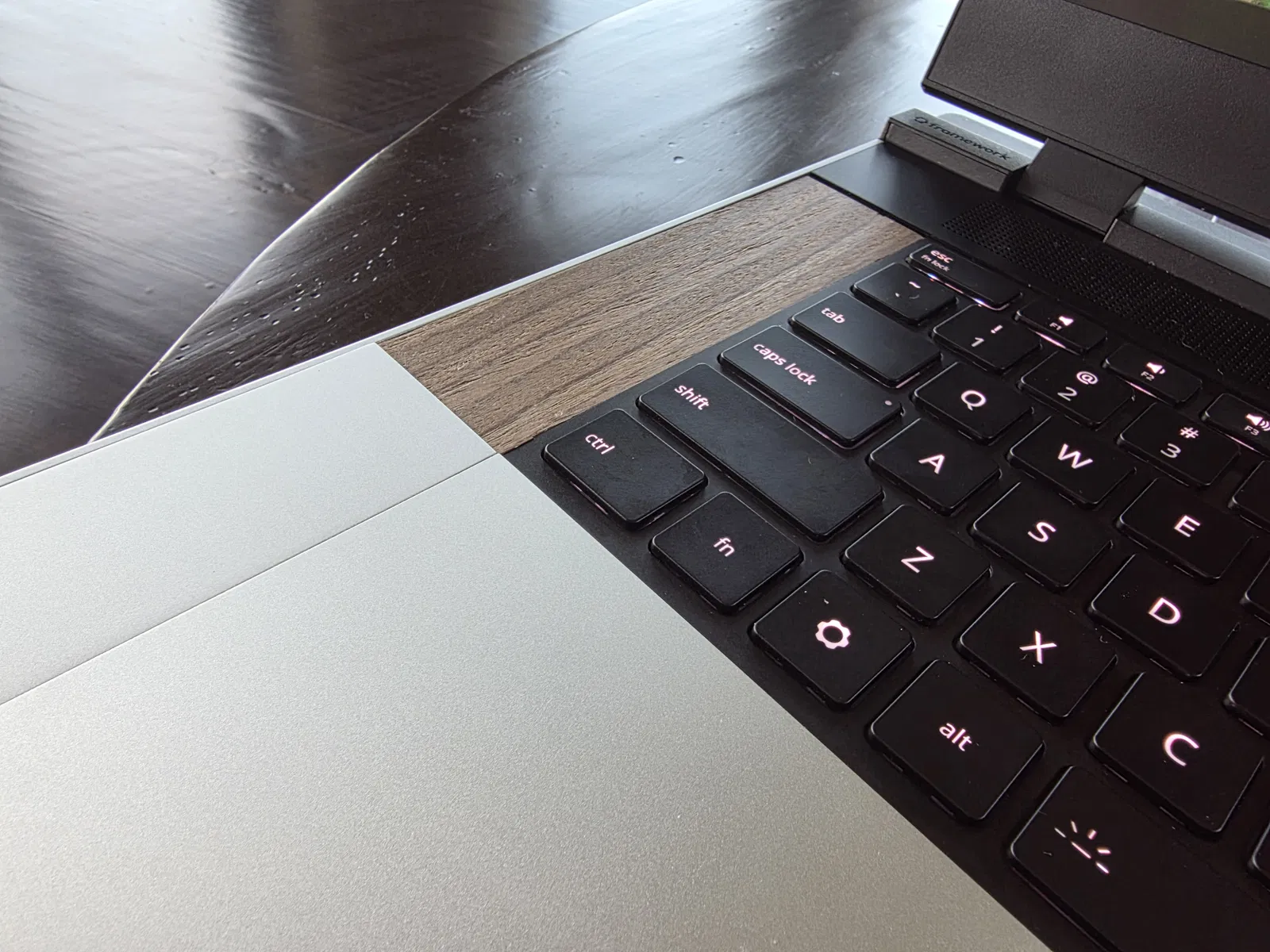

Đợi keo khô/đóng rắn hoàn toàn rồi hãy gắn spacer lên laptop. Bạn không muốn keo CA chảy vào trong máy, và cũng không muốn spacer bị dính kẹt.
