Light C-Clamp (C-clamp nhẹ)
Bộ Light C-Clamp cho ứng dụng tải nhẹ, gồm 2 kích thước 45 mm và 65 mm, dùng ren M10. Có đầu swivel giúp lực ép đều và nắp chụp snap-on (khuyến nghị in TPU). Gợi ý layer height để ren chạy mượt.
Mô tả

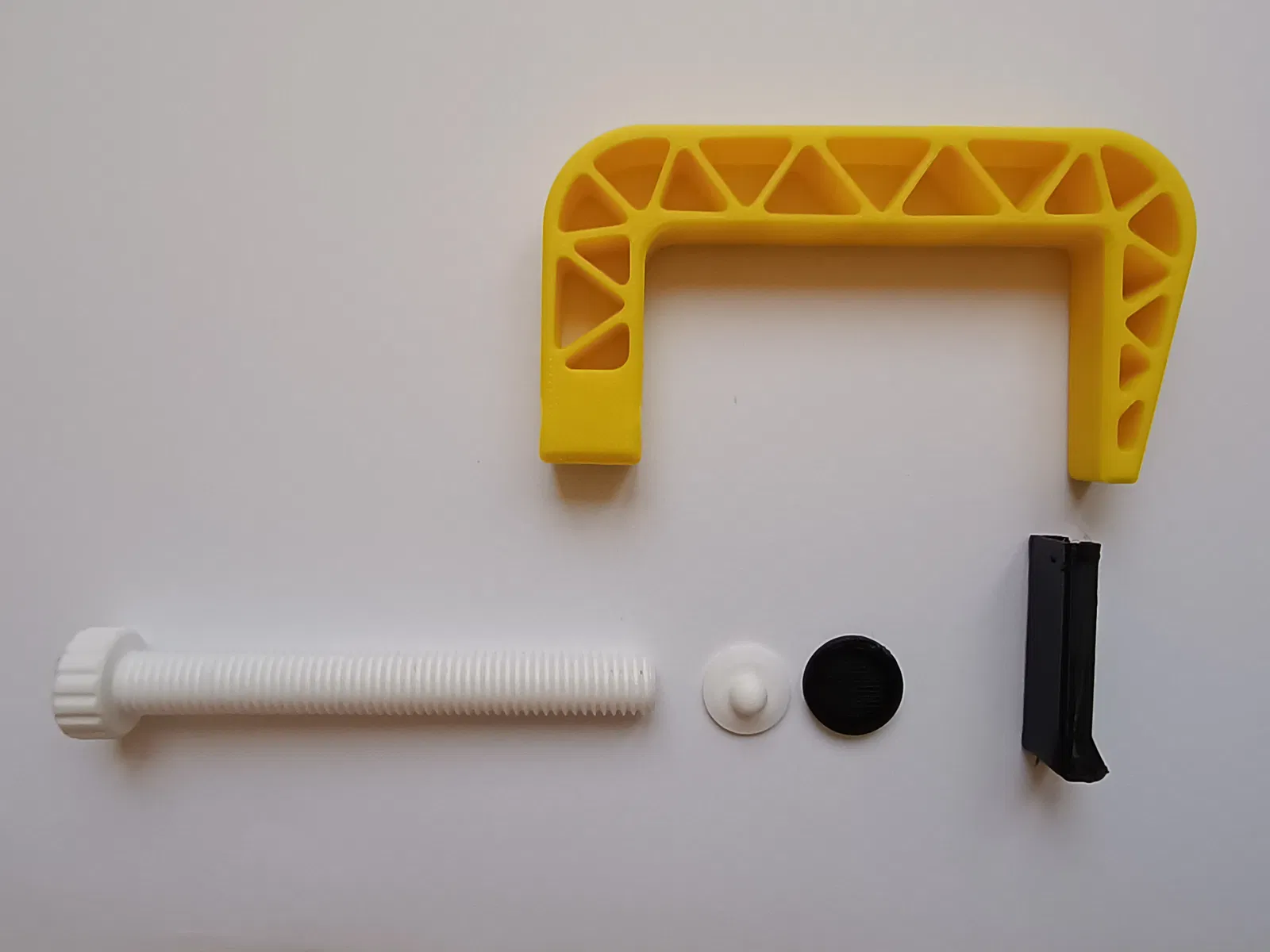

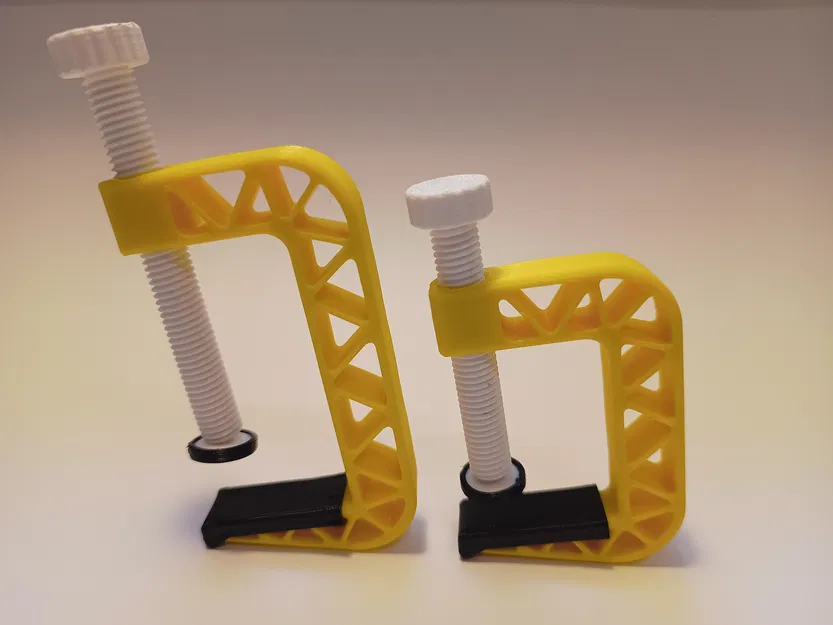

C-clamp nhẹ, thiết kế cho các ứng dụng tải thấp, có 2 kích thước: 45 mm và 65 mm. Kẹp dùng ren chuẩn M10. Có đầu swivel để phân bổ lực ép đều hơn và có thể gắn nắp chụp snap-on; các nắp trong hình được in bằng TPU.
Để ren chạy mượt và bề mặt cầu của đầu swivel hoạt động trơn tru, khuyến nghị layer height tối đa 0.12 mm. Nếu ren bị sít, có thể cải thiện bằng cách vặn ra/vào nhiều lần với một bu-lông thép tiêu chuẩn hoặc dùng taro (thread tap).

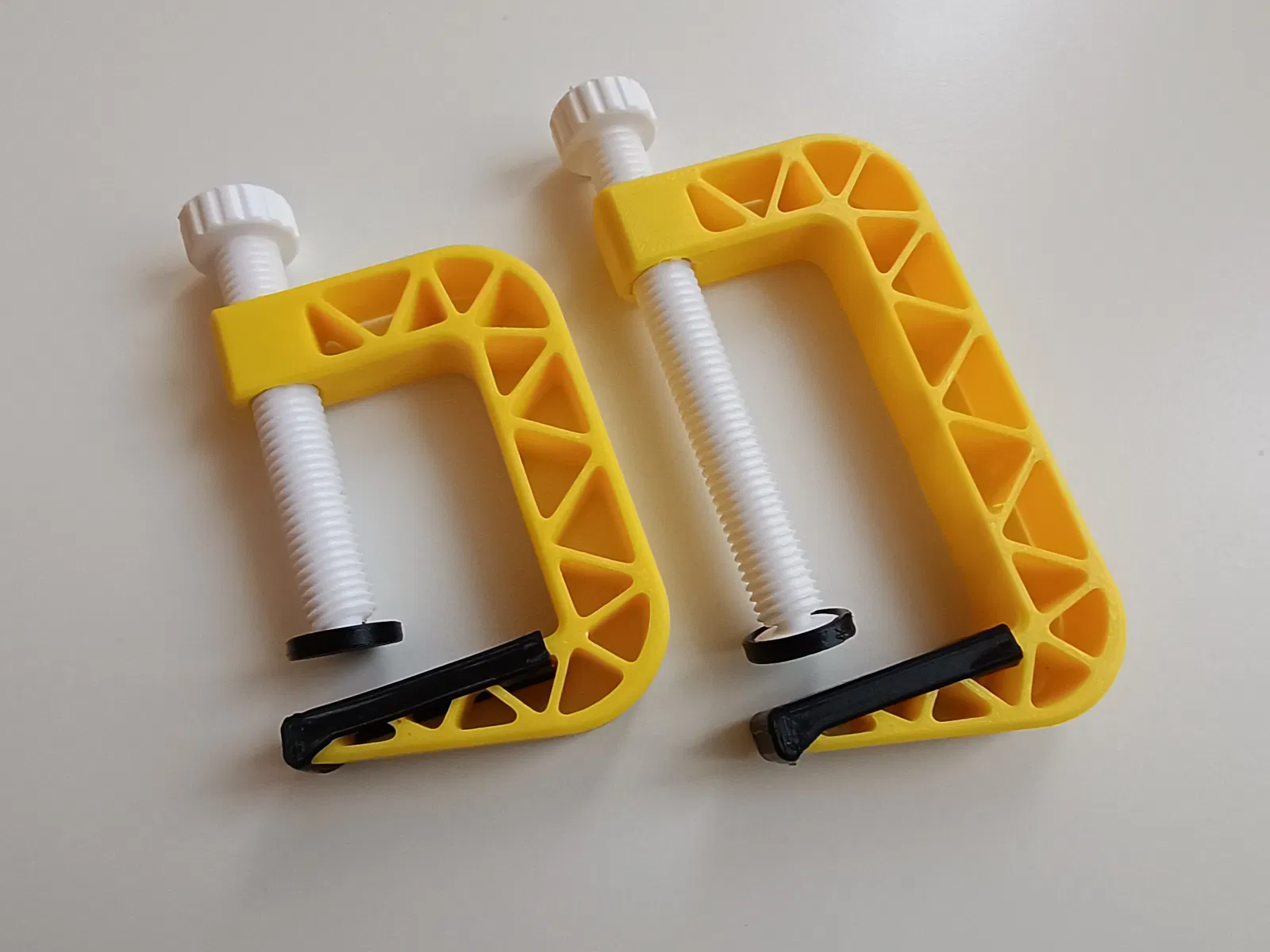

Mẫu minh hoạ được in bằng PETG, nắp chụp snap‑on in bằng TPU.
Thân kẹp: 0.10 mm layer height
Vít ren: 0.12 mm layer height
Đầu swivel: 0.08 mm layer height
Nắp chụp snap‑on: 0.20 mm layer height
