Phễu dosing parametric cho portafilter espresso

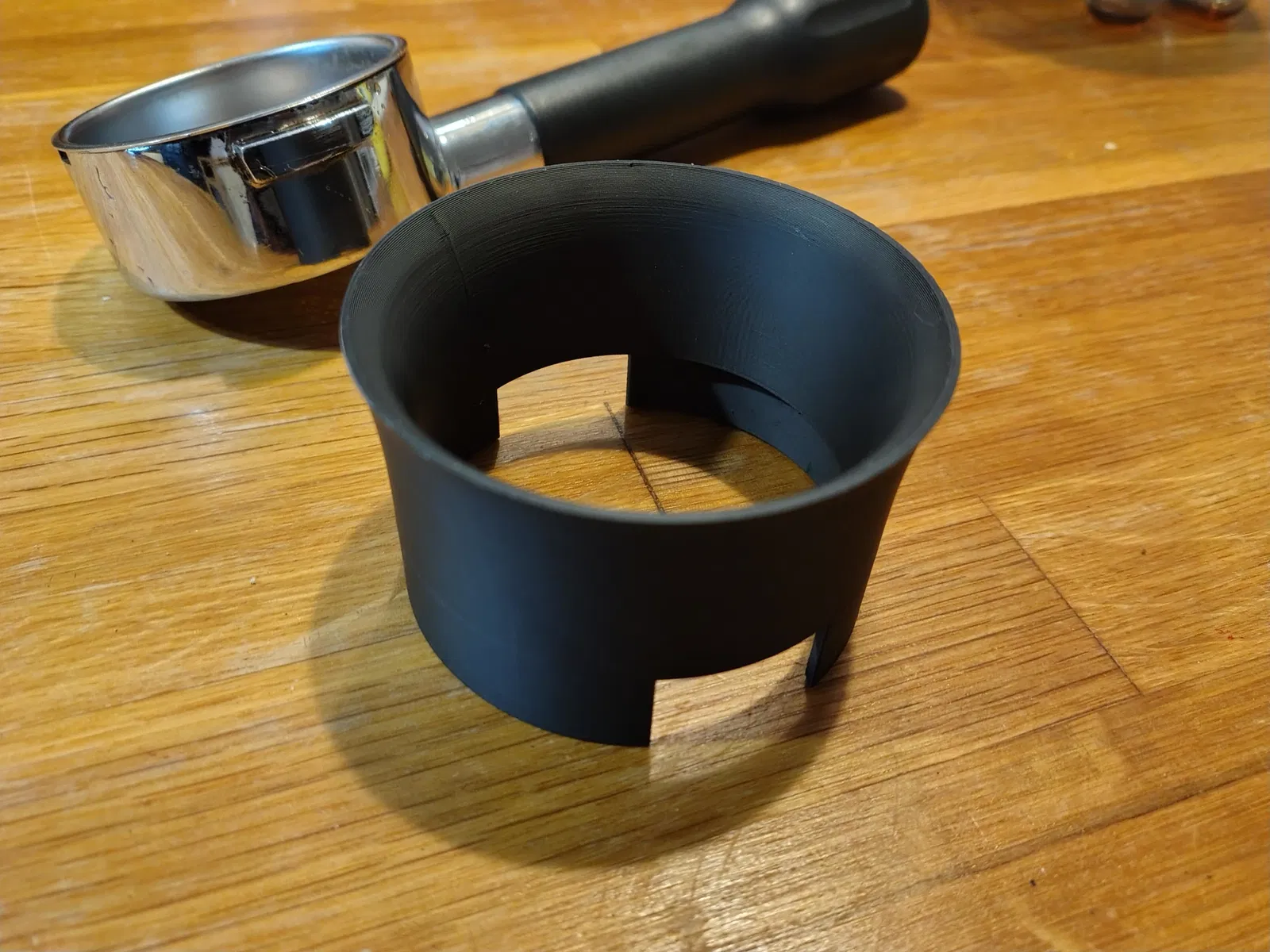

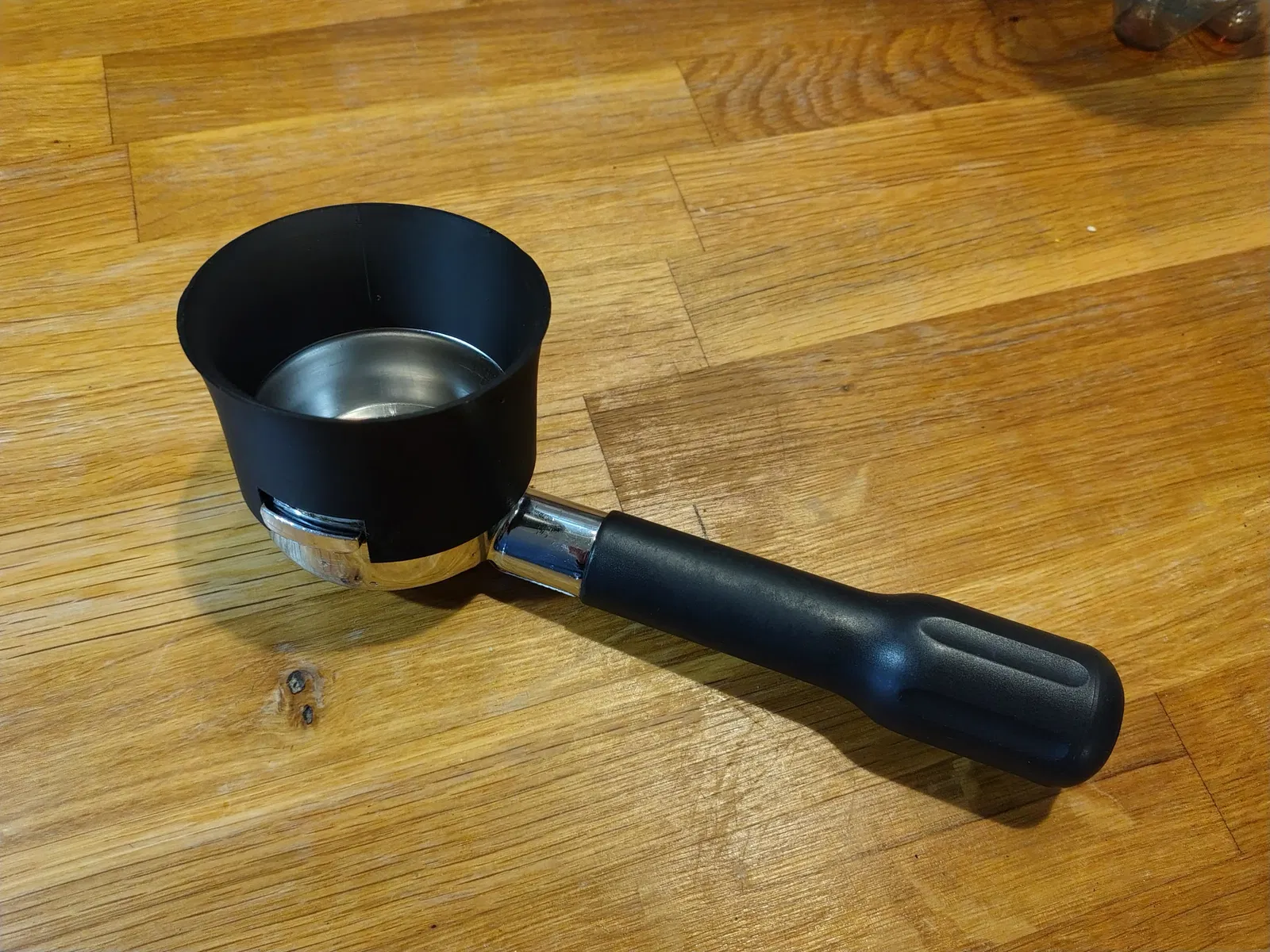

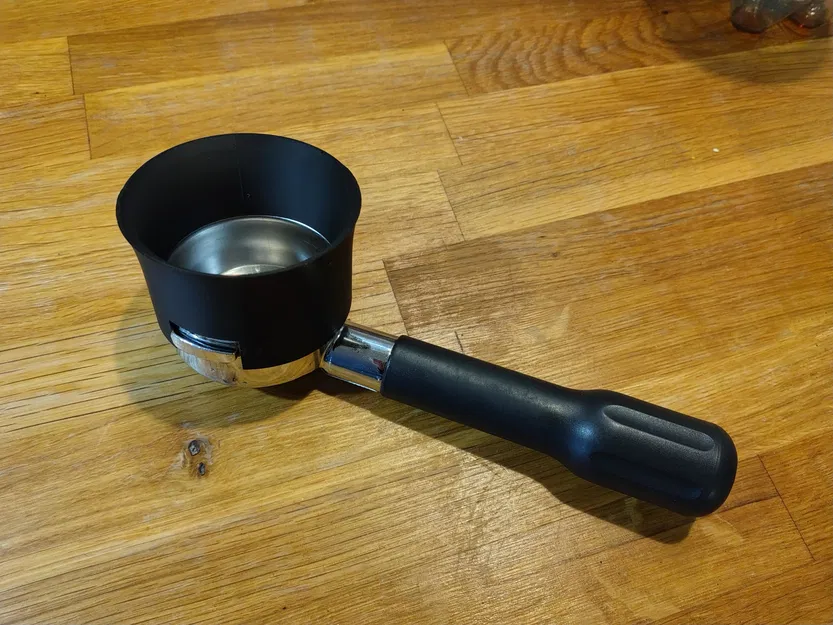

Một mẫu dosing funnel dạng parametric cho portafilter của máy espresso, để bạn chỉnh theo nhu cầu. Các file STL đi kèm đã được chỉnh theo portafilter Lelit Anna của mình (dòng “57 mm” ngớ ngẩn của Lelit) và basket “IMS competition”, đồng thời cũng có vẻ dùng ổn với basket zin. Mình làm cái này vì tìm hoài không có mẫu nào fit ngon; hy vọng cũng giúp được bạn khác.

Making adjustments

1. Dùng file FreeCAD parametric được cung cấp để chỉnh model. Xem spreadsheet nằm trong file để biết mô tả các tham số. Ít nhất bạn sẽ cần chỉnh: p_diam, p_thick, p_ears_length, p_ears_width.

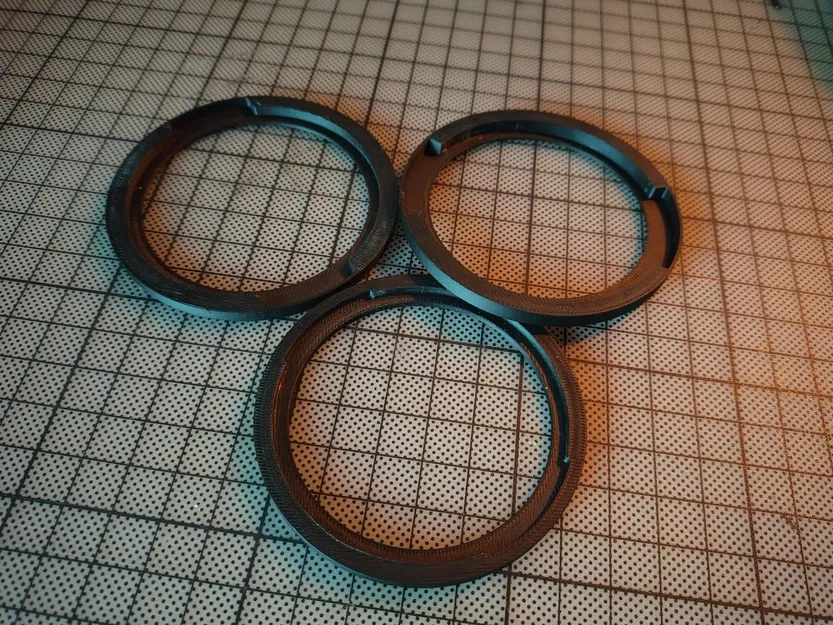

2. Export model ra STL rồi slice; để tiết kiệm vật liệu và thời gian, mình gợi ý dùng công cụ cắt (cutting tool) trong slicer để chỉ slice một lát mỏng (~7–8mm) của model ở gần vị trí nó tiếp xúc với vành portafilter, in thử để test độ fit rồi chỉnh lại khi cần (xem hình minh hoạ được cung cấp).

3. Khi đã hài lòng với độ fit, slice và in toàn bộ model.

Print instructions

• Mặt trên của funnel nên hướng xuống build plate, thêm brim có thể giúp bám dính tốt hơn.

• Layer height nào cũng được, nhưng layer cao quá có thể làm cà phê bám cặn nhiều hơn. Mình dùng 0.16.

• Vật liệu nào cũng ổn, mình in bằng ABS (layer 0.16 mm, 3 perimeters, 15% infill).
