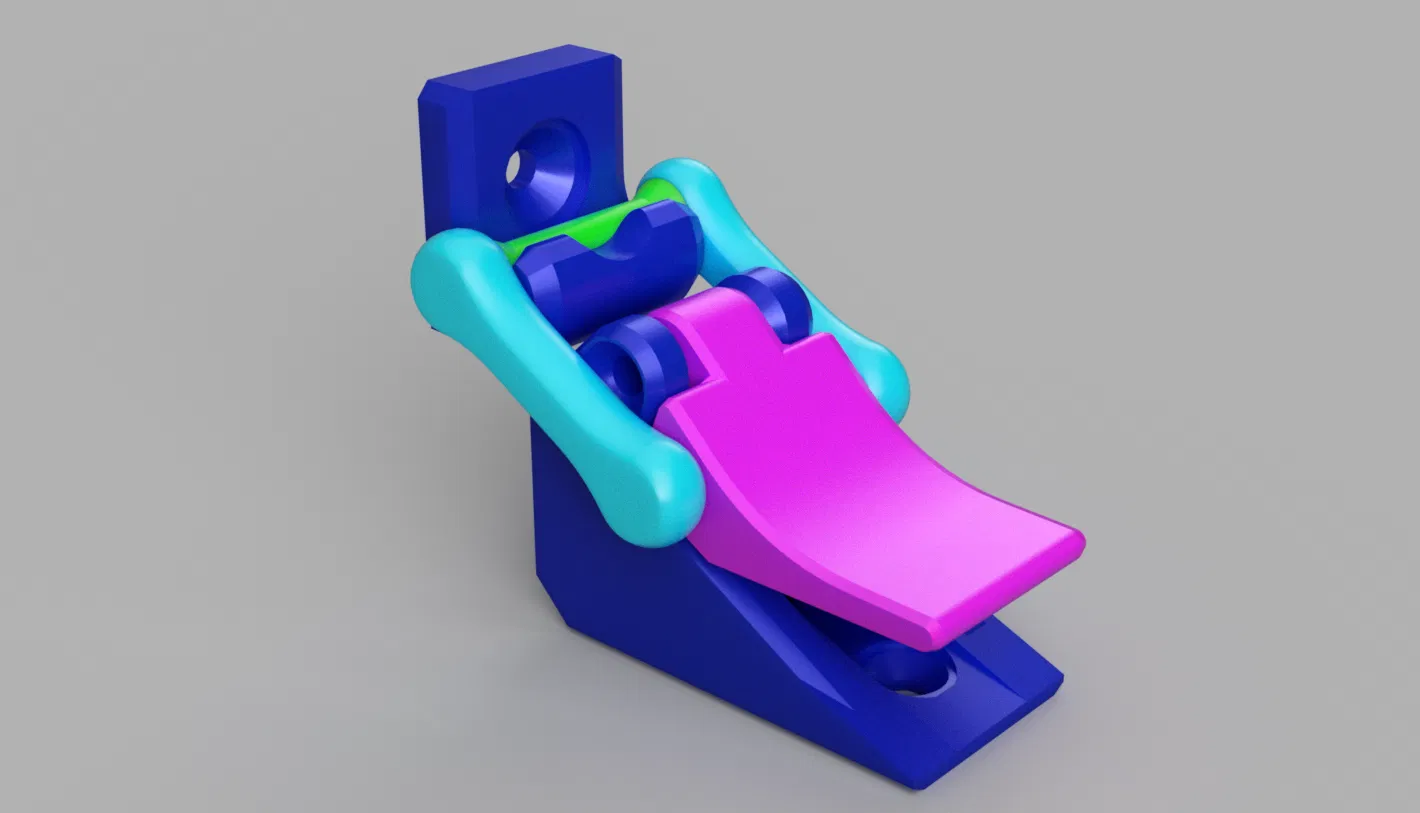

Chốt gài Over-Center Toggle cho lắp lệch (offset mounting)

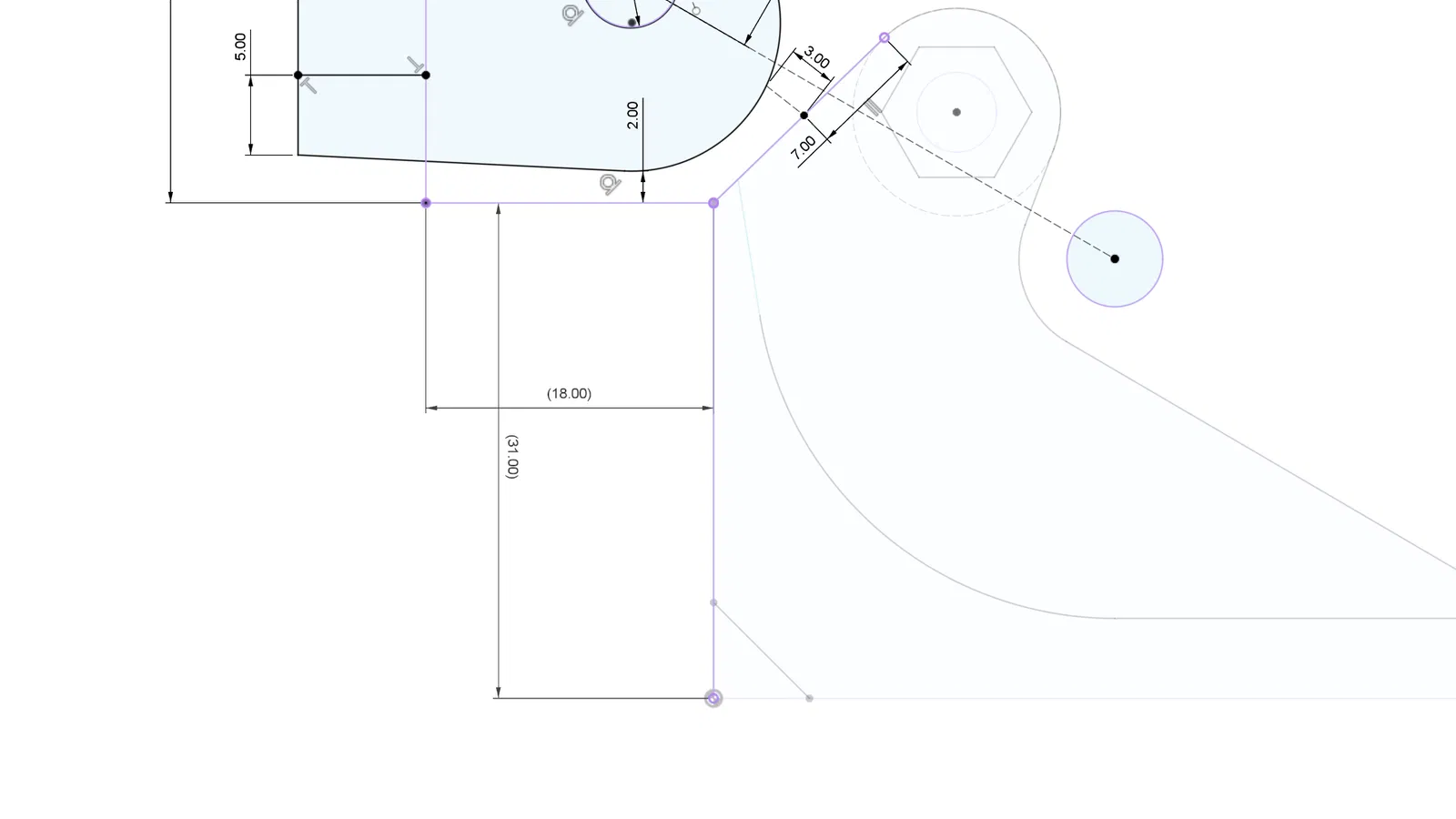

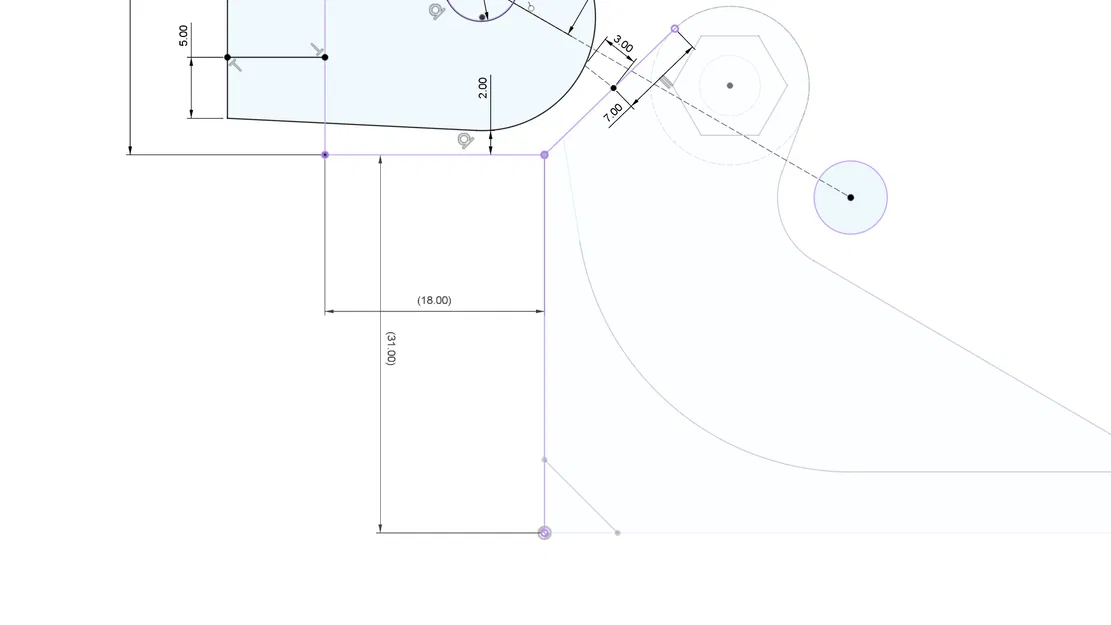

Một phiên bản khác của cái over-center latch mình cần cho một cánh cửa cụ thể trên xe van độ (conversion van). Cánh cửa này có một góc mình phải “né”, nên thiết kế được canh theo đúng khoảng cách đó. Mình có thể chỉnh lại chút xíu, nên nếu mẫu này gần đúng nhu cầu của bạn nhưng chưa khớp hẳn, cứ nhắn mình, mình xem giúp được gì =]

Bản này cần ít phần cứng hơn nhiều và gọn gàng chui vào góc (ít nhất là đúng với case của mình vì khung cửa có nẹp/trim khá dày.)

In để ưu tiên độ bền: 3 walls, 6–8 lớp top và bottom, infill dày hoặc solid, v.v.

Chỉ cần in 2 chi tiết “loop” (bên có vòng), và mỗi cái 1 cho những phần còn lại. Các file STL mình đã để sẵn đúng orientation tối ưu để in. (Phần base và handle cần supports. Bình thường mình hay cố thiết kế để in không cần support, nhưng mẫu này bắt buộc phải ưu tiên độ chắc hơn hiệu quả.)

Các thanh ngang (cross pieces) của phần “loop” có thể bấm vào đủ chặt để khỏi cần keo. Dù vậy mình vẫn dán keo, mặc dù phải gõ khá mạnh mới vào khít, vì lắp trên xe van mình không muốn nó rung rồi lỏng ra.
